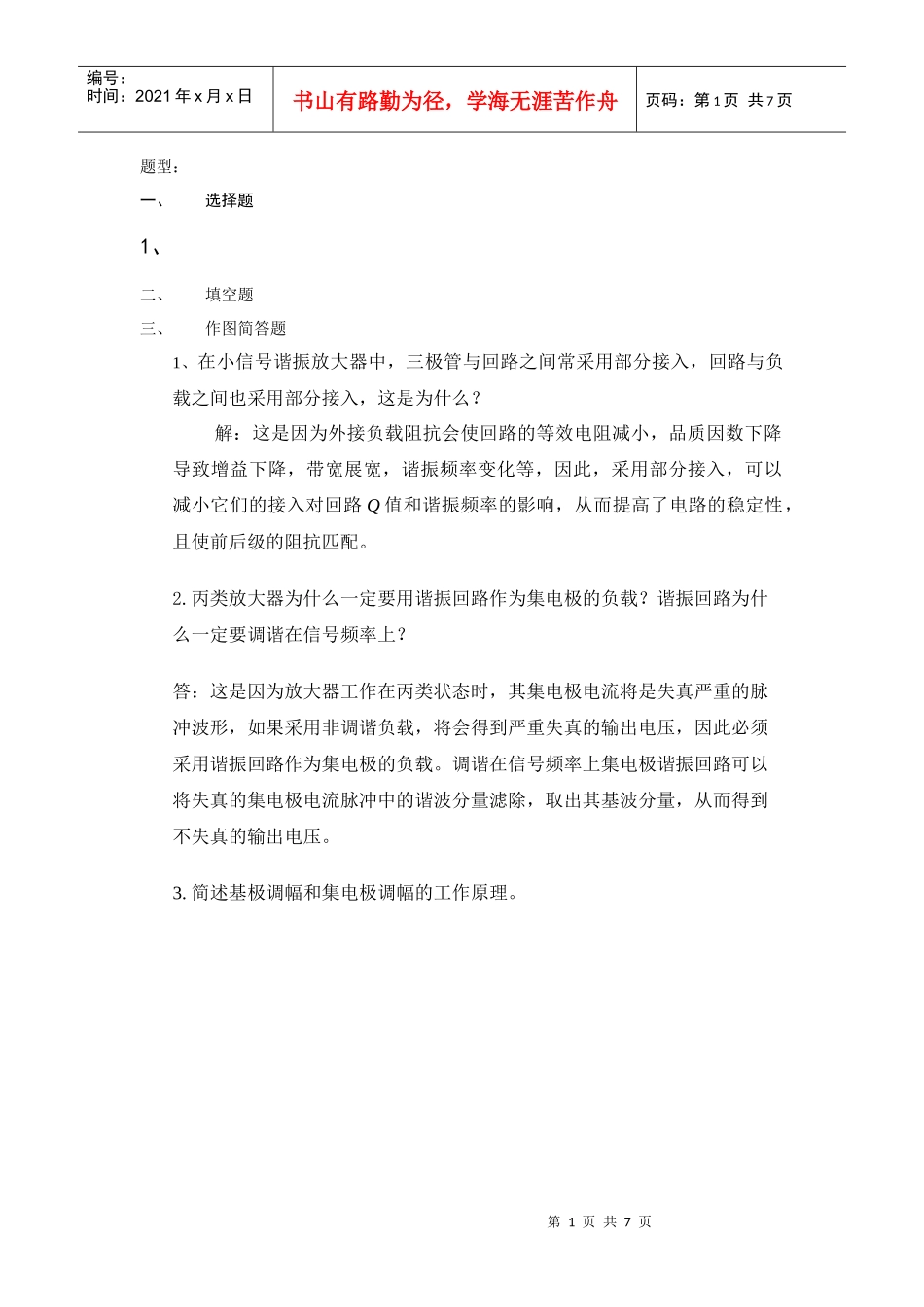

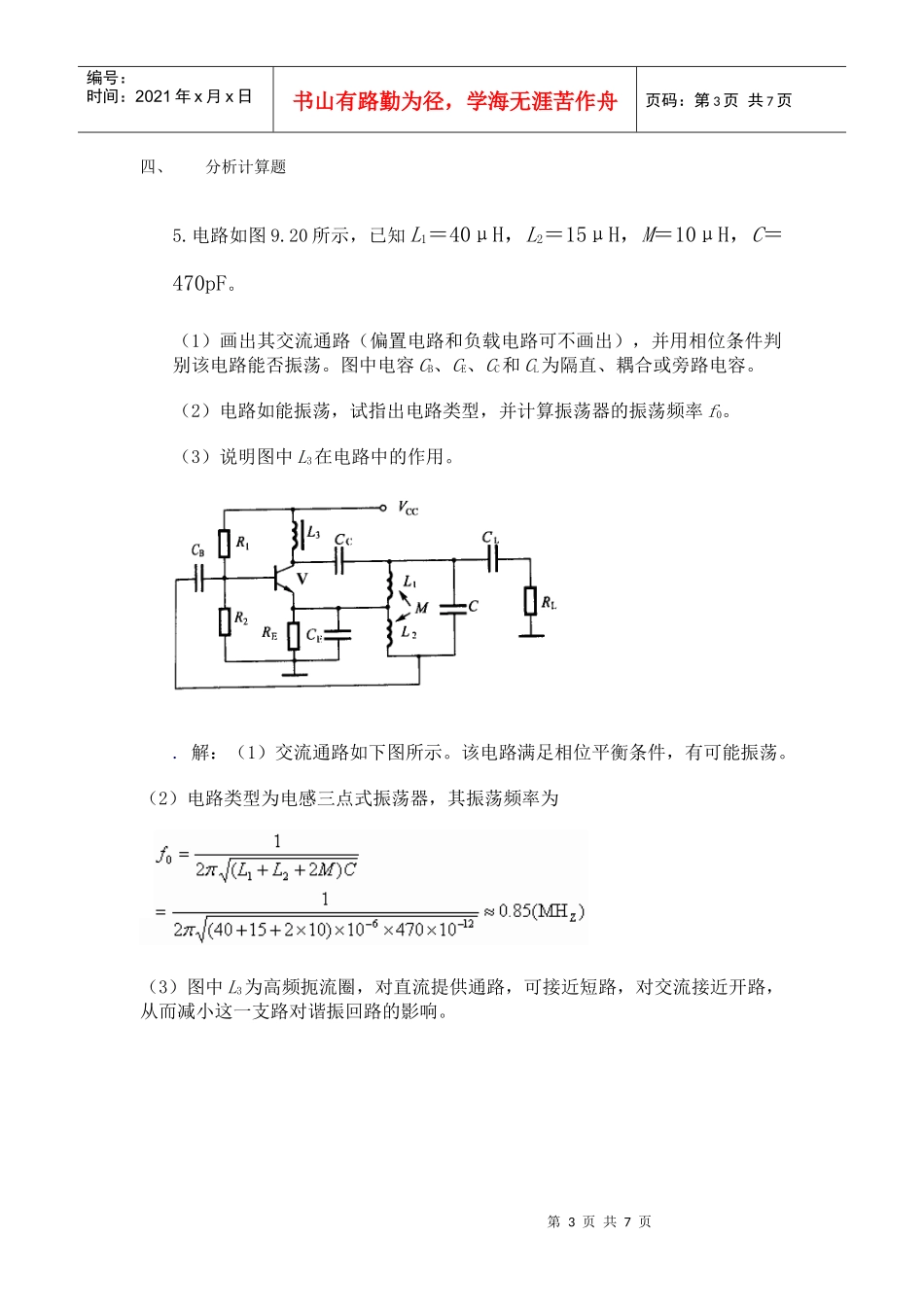

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页题型：一、选择题1、二、填空题三、作图简答题1、在小信号谐振放大器中，三极管与回路之间常采用部分接入，回路与负载之间也采用部分接入，这是为什么？解：这是因为外接负载阻抗会使回路的等效电阻减小，品质因数下降导致增益下降，带宽展宽，谐振频率变化等，因此，采用部分接入，可以减小它们的接入对回路Q值和谐振频率的影响，从而提高了电路的稳定性，且使前后级的阻抗匹配。2.丙类放大器为什么一定要用谐振回路作为集电极的负载？谐振回路为什么一定要调谐在信号频率上？答：这是因为放大器工作在丙类状态时，其集电极电流将是失真严重的脉冲波形，如果采用非调谐负载，将会得到严重失真的输出电压，因此必须采用谐振回路作为集电极的负载。调谐在信号频率上集电极谐振回路可以将失真的集电极电流脉冲中的谐波分量滤除，取出其基波分量，从而得到不失真的输出电压。3.简述基极调幅和集电极调幅的工作原理。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1.画出下列已调波的波形和频谱图（设ωc=5Ω）。（1）u(t)=(1+sinΩt)sinωct；（2）u(t)=(1+0.5cosΩt)cosωct；（3）u(t)=2cosΩtcosωct。1.解：（1）为ma=1的普通调幅波，其波形与频谱图如下图（a）、（b）所示；（2）为ma=0.5的普通调幅波，其波形与频谱图如下图（c）、（d）所示；（3）为双边带调幅波，其波形与频谱图如下图（e）、（f）所示。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页四、分析计算题5.电路如图9.20所示，已知L1＝40μH，L2＝15μH，M＝10μH，C＝470pF。（1）画出其交流通路（偏置电路和负载电路可不画出），并用相位条件判别该电路能否振荡。图中电容CB、CE、CC和CL为隔直、耦合或旁路电容。（2）电路如能振荡，试指出电路类型，并计算振荡器的振荡频率f0。（3）说明图中L3在电路中的作用。.解：（1）交流通路如下图所示。该电路满足相位平衡条件，有可能振荡。（2）电路类型为电感三点式振荡器，其振荡频率为（3）图中L3为高频扼流圈，对直流提供通路，可接近短路，对交流接近开路，从而减小这一支路对谐振回路的影响。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页2、某振荡电路如图1所示。（1）作出其交流等效通路；（2）说出该电路的名称并给出其振荡频率表达式。（14分）8.有一中波段调幅超外差收音机，试分析下列现象属于何种干扰，又是如何形成的？（1）当收听到fc=570KHZ的电台时，听到频率为1500KHZ的强电台播音；（2）当收听fc=929KHZ的电台时，伴有频率为1KHZ的哨叫声；（3）当收听fc=1500KHZ的电台播音时，听到频率为750KHZ的强电台播音。解：（1）为镜像频率干扰（p=1、q=1），这是因为570+465=1500-465。或fN≈1q[pfc+(p+1)fI]=570+2×465=1500（kHZ）（2）为组合频率干扰（p=1、q=2）。当fc=929kHZ时，fL=fI+fc=465+929=1394kHZ，而2fc-fL=2×929-1394=464kHZ，此组合频率分量在检波器中将与465kHZ的中频信号进行差拍检波，从而产生1kHZ的干扰哨声。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页（3）为副波道干扰（p=1、q=2）。这是因为fN≈1q[pfc+(p−1)fI]=12×1500=750（kHZ）2载波振荡频率fc=25MHZ，振幅Ucm=4V；调制信号为单频余弦波，频率为F=400HZ；最大频偏△fm=10kHZ。(1)分别写出调频波和调相波的数学表达式。(2)若调制频率变为2kHZ，其他参数均不变，再分别写出调频波和调相波的数学表达式。2.解：（1）因为Δfm=mf⋅F，所以mf=ΔfmF=10KHz0.4KHz=25rad所以：uFM(t)=Ucmcos(ωct+mfsinΩt)=4cos(2πfct+25sin2πFt)¿4cos(1.57×108t+25sin2.5×103t)uPM(t)=Ucmcos(ωct+mPcosΩt)=4cos(1.57×108t+25sin2.5×103t)（2）如果F=2KHz，则mf=mP=10KHz2KHz=5rad近而可写出调频波和调相波的数学表达式：uFM(t)=Ucmcos(ωct+mfsinΩt)=4cos(2πfct+5sin2πFt)¿4cos(1.57×108t+5sin...
