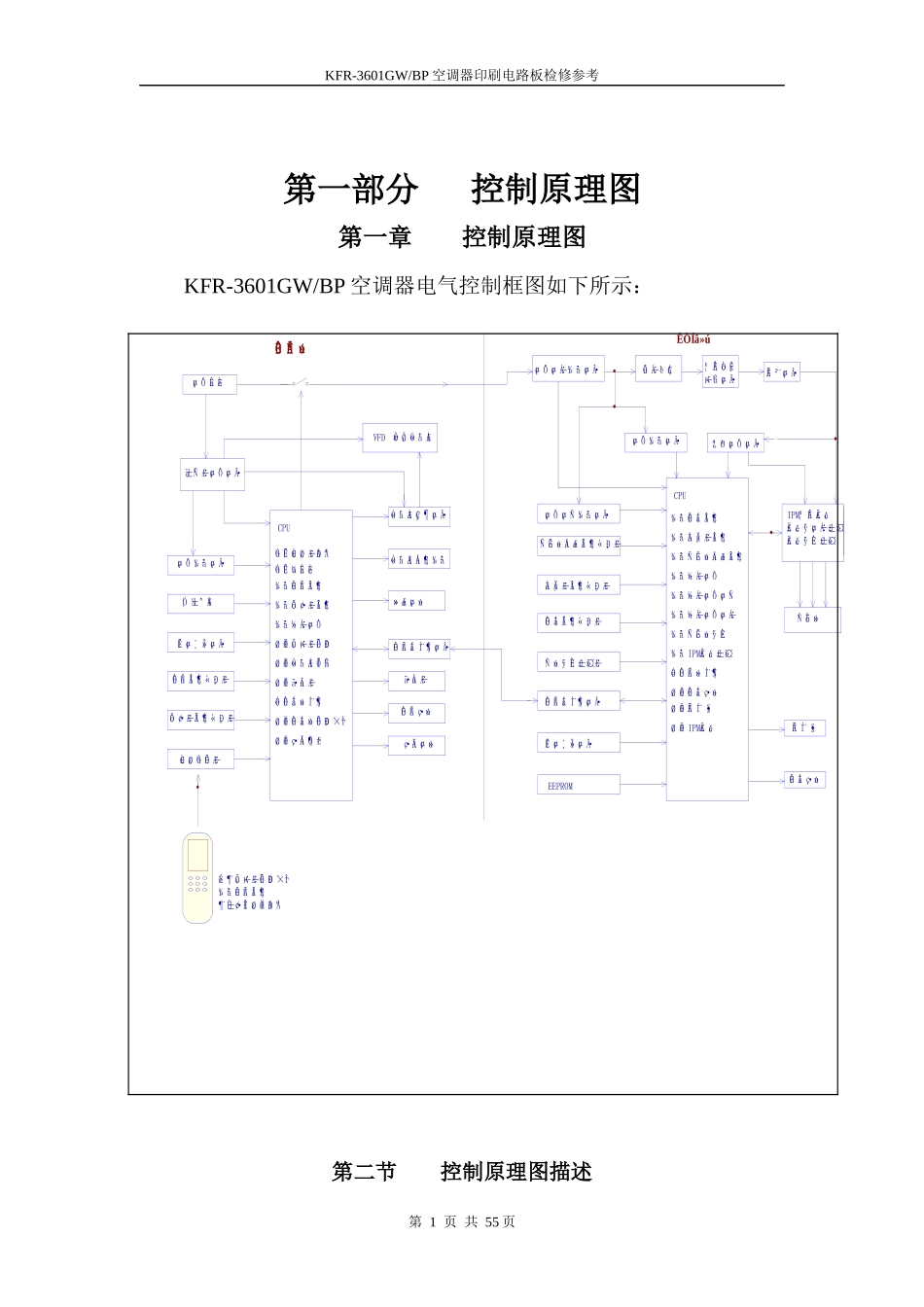

KFR-3601GW/BP空调器印刷电路板检修参考第一部分控制原理图第一章控制原理图KFR-3601GW/BP空调器电气控制框图如下所示：第二节控制原理图描述第1页共55页É趨¿Õµ÷Æ÷ÔËÐ״̬¼ì²âÊÒÄÚζȶ¨Ê±·¢ËÍ¿ØÖÆÐźÅÊÒÄÚ»úÊÒÍâ»úµçÔ´¼ì²âµç·Ӧ¼±°´Å¥Éϵ縴λµç·ÊÒÄÚζȴ«¸ÐÆ÷Õô·¢Æ÷ζȴ«¸ÐÆ÷Ò£¿Ø½ÓÊÕÆ÷µçÔ´ÊäÈë±äѹÆ÷µçÔ´µç·CPU½ÓÊÜÒ£¿ØÆ÷ÐźŽÓÊܼüÊäÈë¼ì²âÊÒÄÚζȷçÃŵç»úÊÒÄÚ·ç»ú·äÃùÆ÷ÊÒÄÚÍâͨѶµç·ӫ¹âÆÁÇý¶¯µç·¼ì²âÕô·¢Æ÷ζȼì²â½»Á÷µçÔ´¿ØÖÆ¿Õµ÷Æ÷ÔËпØÖÆÓ«¹âÆÁÏÔʾ¿ØÖÆ·äÃùÆ÷ÓëÊÒÍâ»úͨѶ¿ØÖÆÊÒÍâ»úÔËÐ״̬¿ØÖÆ·çÃÅҶƬVFDÕæ¿ÕÓ«¹âÆÁµçÔ´µçÁ÷¼ì²âµç·ÕûÁ÷¹èÇŹ¦ÂÊÒòÊýÂ˲¨µç·µçÔ´¼ì²âµç·¿ª¹ØµçÔ´µç·µçÔ´µçѹ¼ì²âµç·ѹËõ»úÅÆøζȴ«¸ÐÆ÷ÀäÄýÆ÷ζȴ«¸ÐÆ÷ÊÒÍâζȴ«¸ÐÆ÷ѹ»ú¹ýȱ£»¤Æ÷ÊÒÄÚÍâͨѶµç·Éϵ縴λµç·EEPROMÊÒÍâ·ç»úËÄͨ·§Ñ¹Ëõ»úIPM¹¦ÂÊÄ£¿éÄ£¿é¹ýµçÁ÷±£»¤Ä£¿é¹ýȱ£»¤µ÷½Úµç·CPU¼ì²âÊÒÍâζȼì²âÀäÄýÆ÷ζȼì²âѹËõ»úÅÆøζȼì²â½»Á÷µçÔ´¼ì²â½»Á÷µçÔ´µçѹ¼ì²â½»Á÷µçÔ´µçÁ÷¼ì²âѹËõ»ú¹ýȼì²âIPMÄ£¿é±£»¤ÓëÊÒÄÚ»úͨѶ¿ØÖÆÊÒÍâ·ç»ú¿ØÖÆËÄͨ·§¿ØÖÆIPMÄ£¿é»Æøµç»úÓ«¹âÆÁÁ¶È¼ì²âKFR-3601GW/BP空调器印刷电路板检修参考从上面的控制原理图中，可以看出KFR-3601GW/BP空调器的室内机印刷电路板可大致分为以下几个电路单元：供电电源电路、上电复位电路、晶振电路、过零检测电路、室内风机控制电路、步进电机控制电路、温度传感器电路、换气控制电路、EEPROM电路、显示驱动电路、显示屏、亮度检测电路、应急控制电路、通讯电路等；KFR-3601GW/BP空调器的室外机部分可分为如下电路单元：开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、室外风机四通阀控制电路、温度传感器电路、EEPROM和运行指示电路、通讯电路等。具体描述如下：当室内机接通电源时，室内电源电路经降压变压器降压，再经整流滤波及稳压之后，输出一稳定的直流电源，为单片机及其外围的电路提供电源。同时，振荡电路和上电复位电路启动单片机开始工作。此时，便可接受遥控器的信号，空调器开始检测室内的温度传感器以及室内光线的亮度等，并按照遥控器的设定状态运行。室内风机开始运转；步进电机也开始来回摆动（如果步进电机设定为扫掠状态）；单片机通过显示屏驱动电路将空调器的运行状态显示在显示屏上。室内的单片机通过通讯电路与室外机进行串行半双工通讯。当室外机得到电源后，经整流滤波输入到开关电源，经开关电源输出一定的电压供单片机及其外围的电路工作。另外，还给功率模块提供电源以驱动压缩机；和室内机一样，上电复位电路和震荡第2页共55页KFR-3601GW/BP空调器印刷电路板检修参考电路在得到电源之后便启动单片机工作。此时，单片机开始检测温度传感器，并接受室内机发来的信号；室外风机和四通阀按照设定的模式运行，单片机压缩机的控制信号通过功率模块驱动压缩机运转；单片机通过一个过零检测信号来判断室外电源的有无；通过电压检测和电流检测电路来进行过压和过流保护，等等。第二部分电路原理分析第一章室内机部分第一节电路原理图KFR-3601GW/BP室内控制板的电路原理图如下所示：第3页共55页KFR-3601GW/BP空调器印刷电路板检修参考第4页共60页CS1SCK2SI3...
