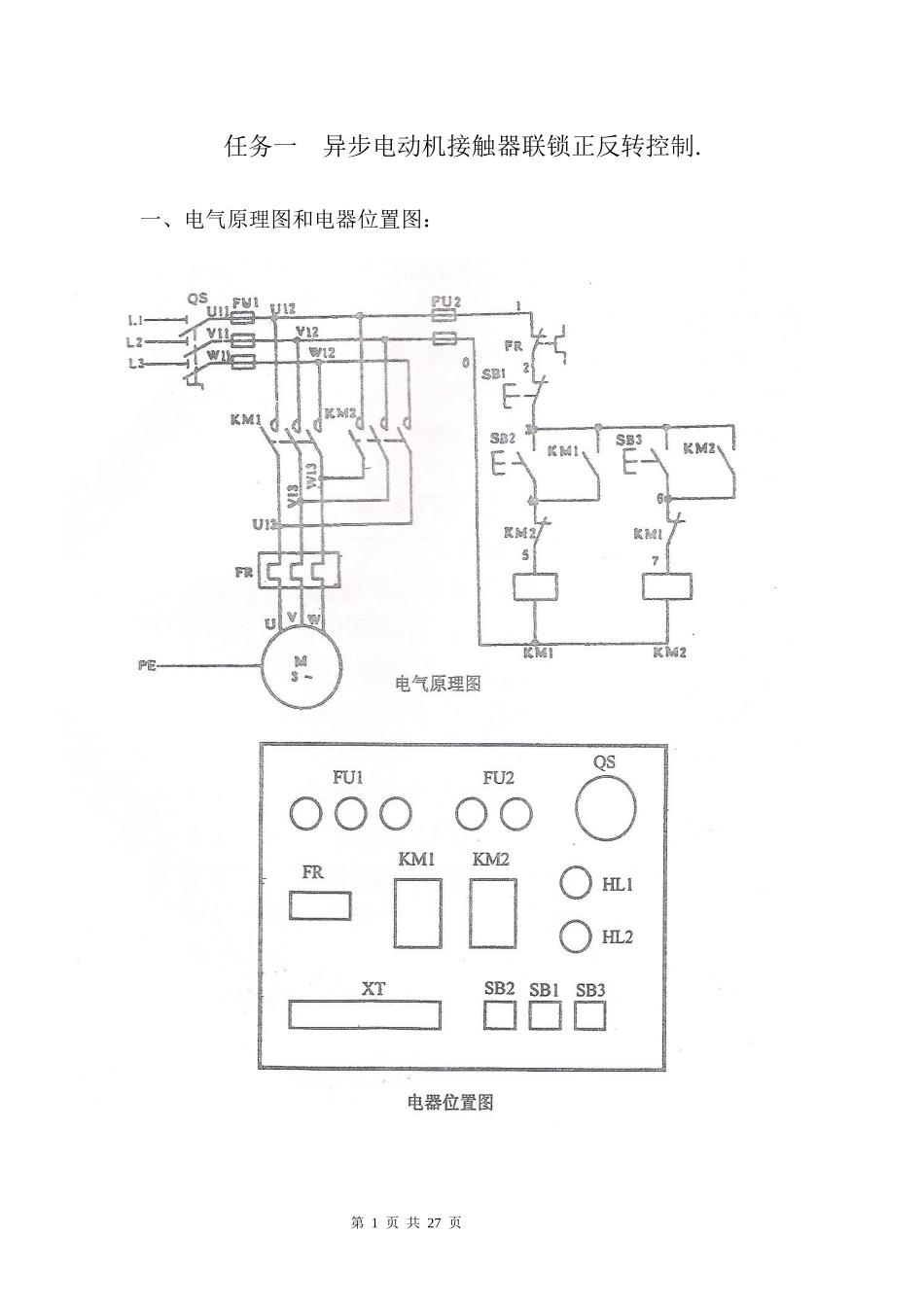

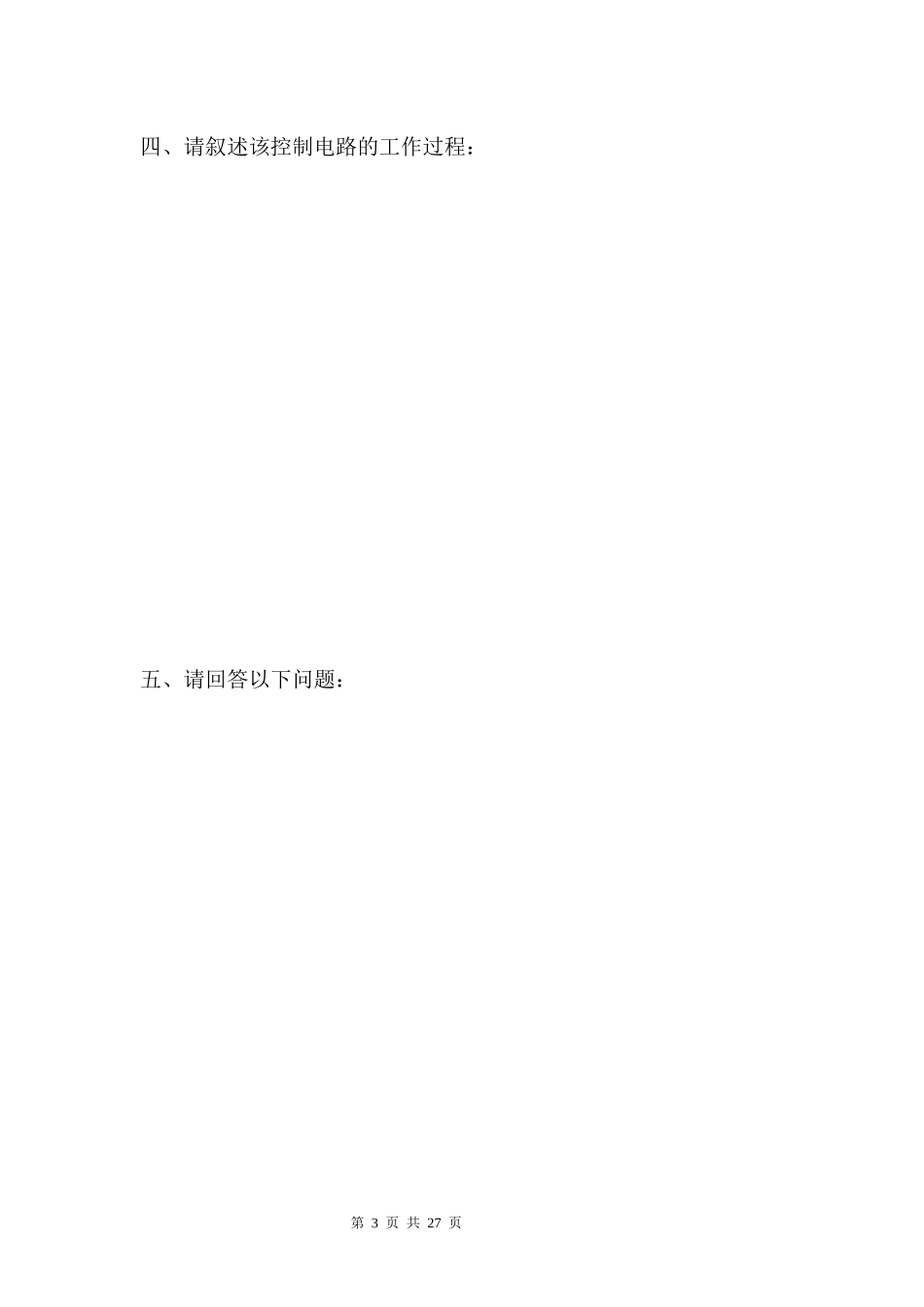

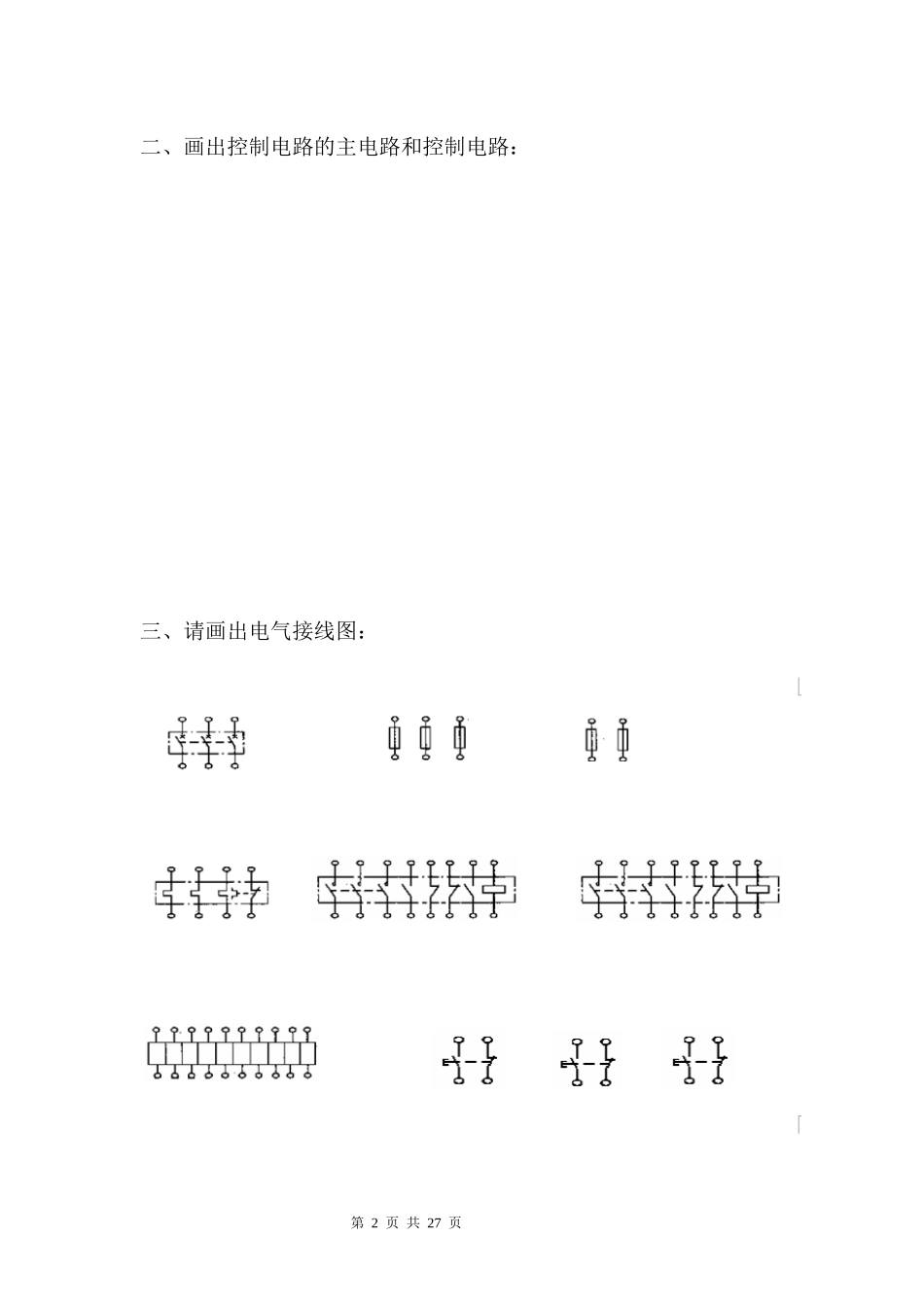

第1页共27页任务一异步电动机接触器联锁正反转控制.一、电气原理图和电器位置图：第1页共27页第2页共27页二、画出控制电路的主电路和控制电路：三、请画出电气接线图：第2页共27页第3页共27页四、请叙述该控制电路的工作过程：五、请回答以下问题：第3页共27页第4页共27页六、请根据电气原理图完成下面的表格：序号电气元件名称图形符号型号数量作用第4页共27页第5页共27页任务二异步电动机双重联锁正反转控制.一、电气原理图自锁，即依靠接触器自身的常开辅助触点而使其线圈保持通电的实现自锁，是在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。点动开关中作启动用的选择常开触点，做停止用的选常闭触点。互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。一般对象是对其他回路的控制。联锁，就是设定的条件没有满足,或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。（电气互锁、机械互锁称为双重联锁）第6页共27页第5页共27页PLC内部的自锁,互锁,与接触器的自锁,互锁,原理一样.只不过PLC内部的PLC程序是软继电器(寄存器),不是真实的硬元件。二、画出控制电路的主电路和控制电路：三、请画出电气接线图：第7页共27页第6页共27页第7页共27页第8页共27页四、请叙述该控制电路的工作过程：五、请回答以下问题：第8页共27页第9页共27页六、请根据电气原理图完成下面的表格：序号电气元件名称图形符号型号数量作用第9页共27页第10页共27页任务三星三角降压启动工作原理一、电气原理图和电器位置图二画出控制电路的主电路和控制电路：第11页共27页第10页共27页三、请画出电气接线图：第11页共27页第12页共27页四、请叙述该控制电路的工作过程：五、请回答以下问题：第12页共27页第13页共27页六、请根据电气原理图完成下面的表格：任务四达兰得电动机手动变速控制.一、电气原理图和电器位置图序号电气元件名称图形符号型号数量作用第14页共27页第13页共27页二、画出控制电路的主电路和控制电路：第14页共27页第15页共27页三、请画出电气接线图：第15页共27页第16页共27页四、请叙述该控制电路的工作过程：五、请回答以下问题：第16页共27页第17页共27页六、请根据电气原理图完成下面的表格：序号电气元件名称图形符号型号数量作用第17页共27页第18页共27页任务五工作台自动往返控制.一、电气原理图和电器位置图第18页共27页第19页共27页二、画出控制电路的主电路和控制电路：三、请画出电气接线图：第19页共27页第20页共27页四、请叙述该控制电路的工作过程：五、请回答以下问题：第20页共27页第21页共27页六、请根据电气原理图完成下面的表格：序号电气元件名称图形符号型号数量作用第21页共27页第22页共27页任务六串电阻降压启动控制一、电气原理图和电器位置图第22页共27页第23页共27页二、画出控制电路的主电路和控制电路：三、请画出电气接线图：第23页共27页第24页共27页四、请叙述该控制电路的工作过程：五、请回答以下问题：第24页共27页第25页共27页六、请根据电气原理图完成下面的表格：序号电气元件名称图形符号型号数量作用第26页共27页第25页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第26页共27页任务七焊接练习一、焊接练习图第27页共27页第26页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第27页共27页
