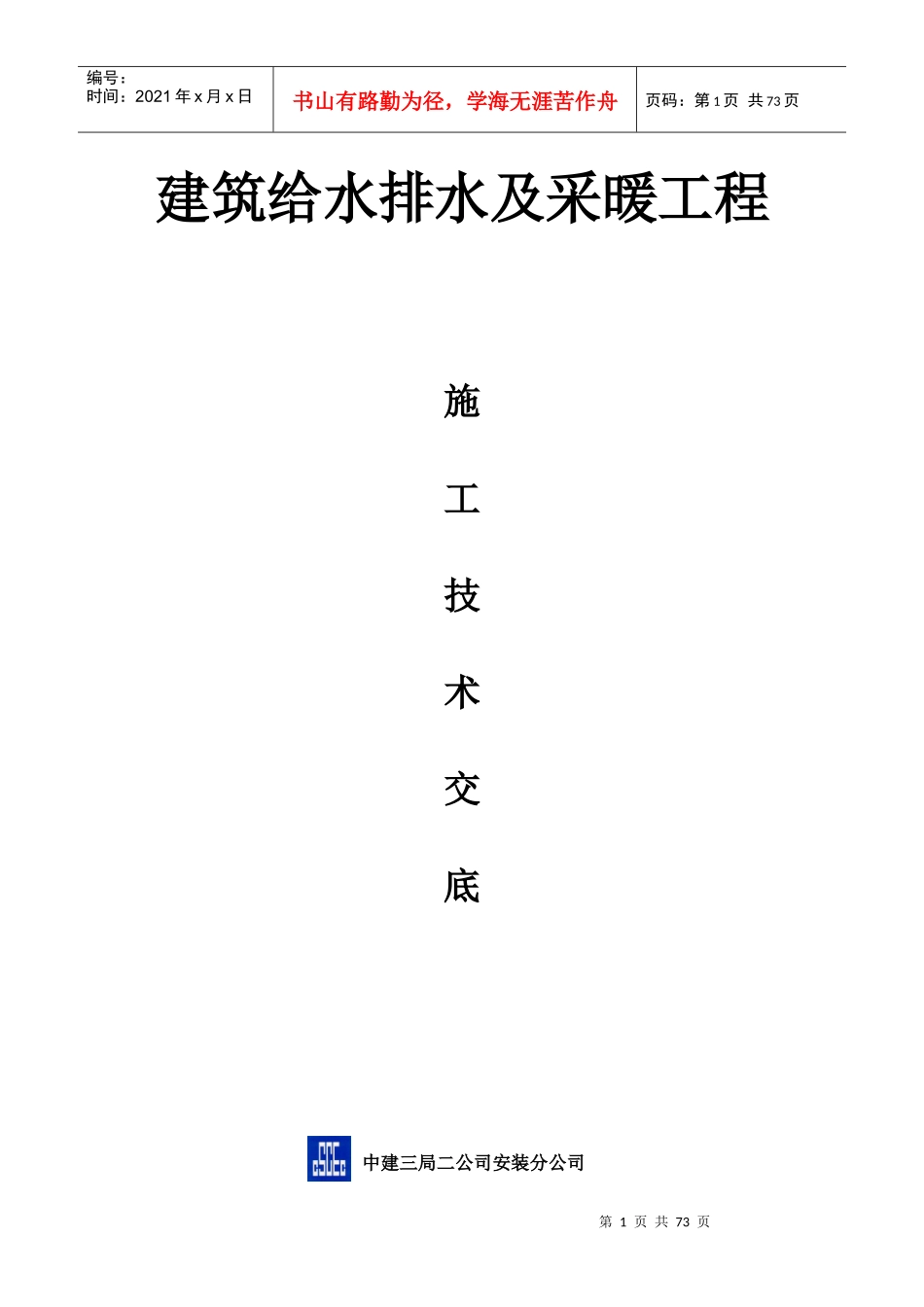

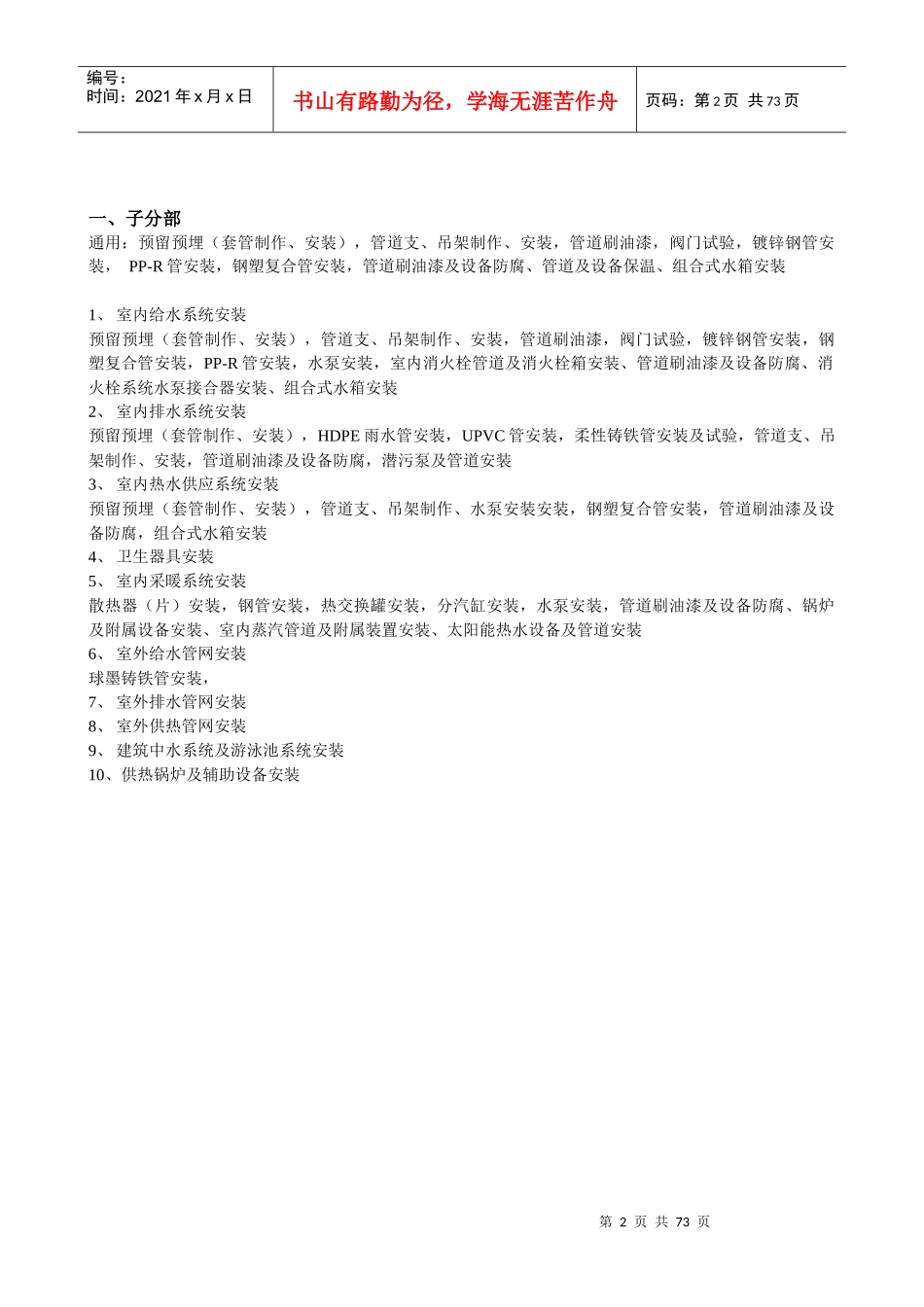

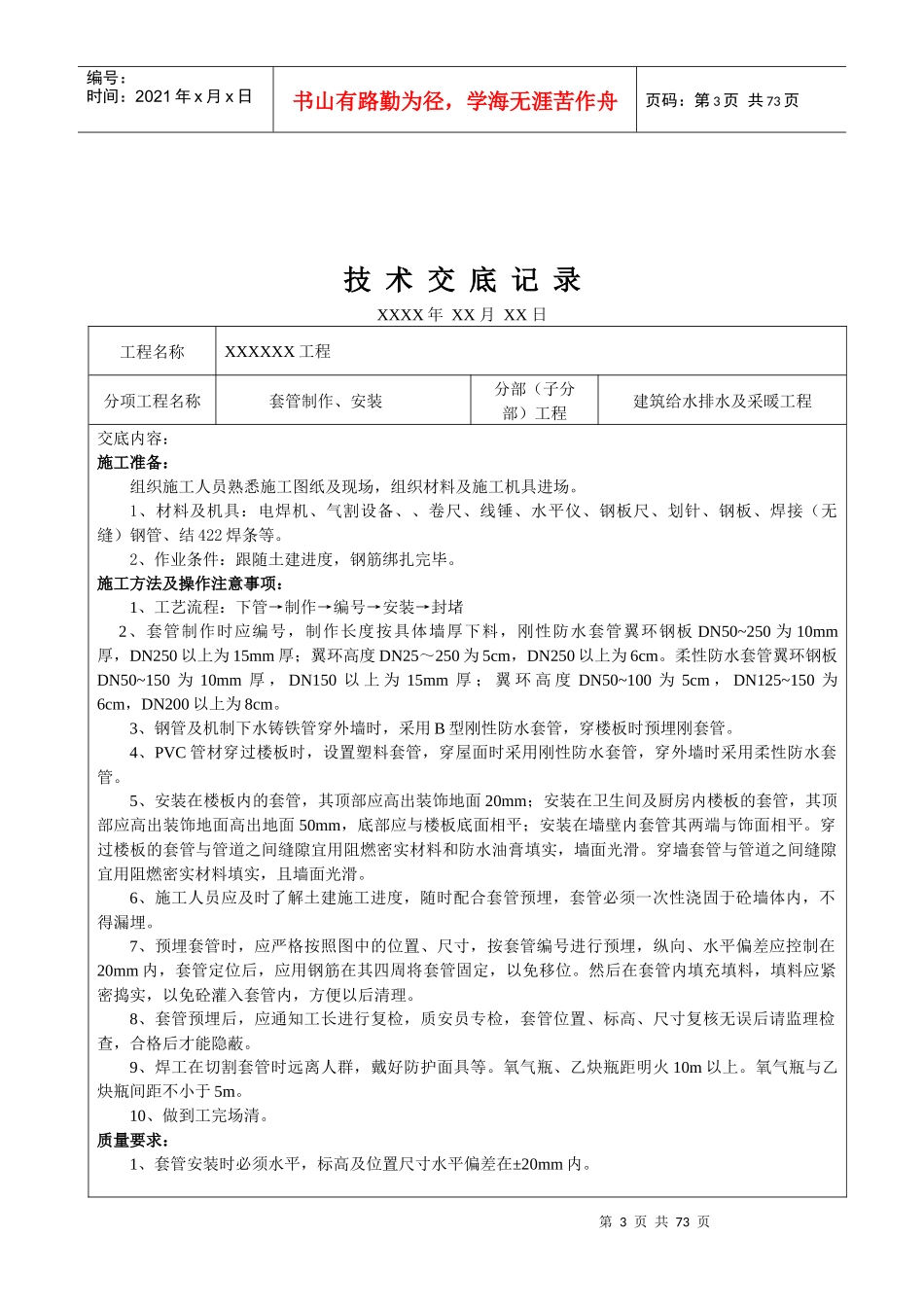

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页建筑给水排水及采暖工程施工技术交底中建三局二公司安装分公司第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页一、子分部通用：预留预埋（套管制作、安装），管道支、吊架制作、安装，管道刷油漆，阀门试验，镀锌钢管安装，PP-R管安装，钢塑复合管安装，管道刷油漆及设备防腐、管道及设备保温、组合式水箱安装1、室内给水系统安装预留预埋（套管制作、安装），管道支、吊架制作、安装，管道刷油漆，阀门试验，镀锌钢管安装，钢塑复合管安装，PP-R管安装，水泵安装，室内消火栓管道及消火栓箱安装、管道刷油漆及设备防腐、消火栓系统水泵接合器安装、组合式水箱安装2、室内排水系统安装预留预埋（套管制作、安装），HDPE雨水管安装，UPVC管安装，柔性铸铁管安装及试验，管道支、吊架制作、安装，管道刷油漆及设备防腐，潜污泵及管道安装3、室内热水供应系统安装预留预埋（套管制作、安装），管道支、吊架制作、水泵安装安装，钢塑复合管安装，管道刷油漆及设备防腐，组合式水箱安装4、卫生器具安装5、室内采暖系统安装散热器（片）安装，钢管安装，热交换罐安装，分汽缸安装，水泵安装，管道刷油漆及设备防腐、锅炉及附属设备安装、室内蒸汽管道及附属装置安装、太阳能热水设备及管道安装6、室外给水管网安装球墨铸铁管安装，7、室外排水管网安装8、室外供热管网安装9、建筑中水系统及游泳池系统安装10、供热锅炉及辅助设备安装第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页技术交底记录XXXX年XX月XX日工程名称XXXXXX工程分项工程名称套管制作、安装分部（子分部）工程建筑给水排水及采暖工程交底内容：施工准备：组织施工人员熟悉施工图纸及现场，组织材料及施工机具进场。1、材料及机具：电焊机、气割设备、、卷尺、线锤、水平仪、钢板尺、划针、钢板、焊接（无缝）钢管、结422焊条等。2、作业条件：跟随土建进度，钢筋绑扎完毕。施工方法及操作注意事项：1、工艺流程：下管→制作→编号→安装→封堵2、套管制作时应编号，制作长度按具体墙厚下料，刚性防水套管翼环钢板DN50~250为10mm厚，DN250以上为15mm厚；翼环高度DN25～250为5cm，DN250以上为6cm。柔性防水套管翼环钢板DN50~150为10mm厚，DN150以上为15mm厚；翼环高度DN50~100为5cm，DN125~150为6cm，DN200以上为8cm。3、钢管及机制下水铸铁管穿外墙时，采用B型刚性防水套管，穿楼板时预埋刚套管。4、PVC管材穿过楼板时，设置塑料套管，穿屋面时采用刚性防水套管，穿外墙时采用柔性防水套管。5、安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内楼板的套管，其顶部应高出装饰地面高出地面50mm，底部应与楼板底面相平；安装在墙壁内套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙宜用阻燃密实材料和防水油膏填实，墙面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且墙面光滑。6、施工人员应及时了解土建施工进度，随时配合套管预埋，套管必须一次性浇固于砼墙体内，不得漏埋。7、预埋套管时，应严格按照图中的位置、尺寸，按套管编号进行预埋，纵向、水平偏差应控制在20mm内，套管定位后，应用钢筋在其四周将套管固定，以免移位。然后在套管内填充填料，填料应紧密捣实，以免砼灌入套管内，方便以后清理。8、套管预埋后，应通知工长进行复检，质安员专检，套管位置、标高、尺寸复核无误后请监理检查，合格后才能隐蔽。9、焊工在切割套管时远离人群，戴好防护面具等。氧气瓶、乙炔瓶距明火10m以上。氧气瓶与乙炔瓶间距不小于5m。10、做到工完场清。质量要求：1、套管安装时必须水平，标高及位置尺寸水平偏差在±20mm内。第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页2、套管位置、尺寸应准确无误。套管长度允许偏差为零至负5MM，中心标高允许偏差为正负5MM，轴线允许偏差为正负10MM。3、套管中心线应与剪力墙垂直，允许偏差为正负2MM。安全注意...
