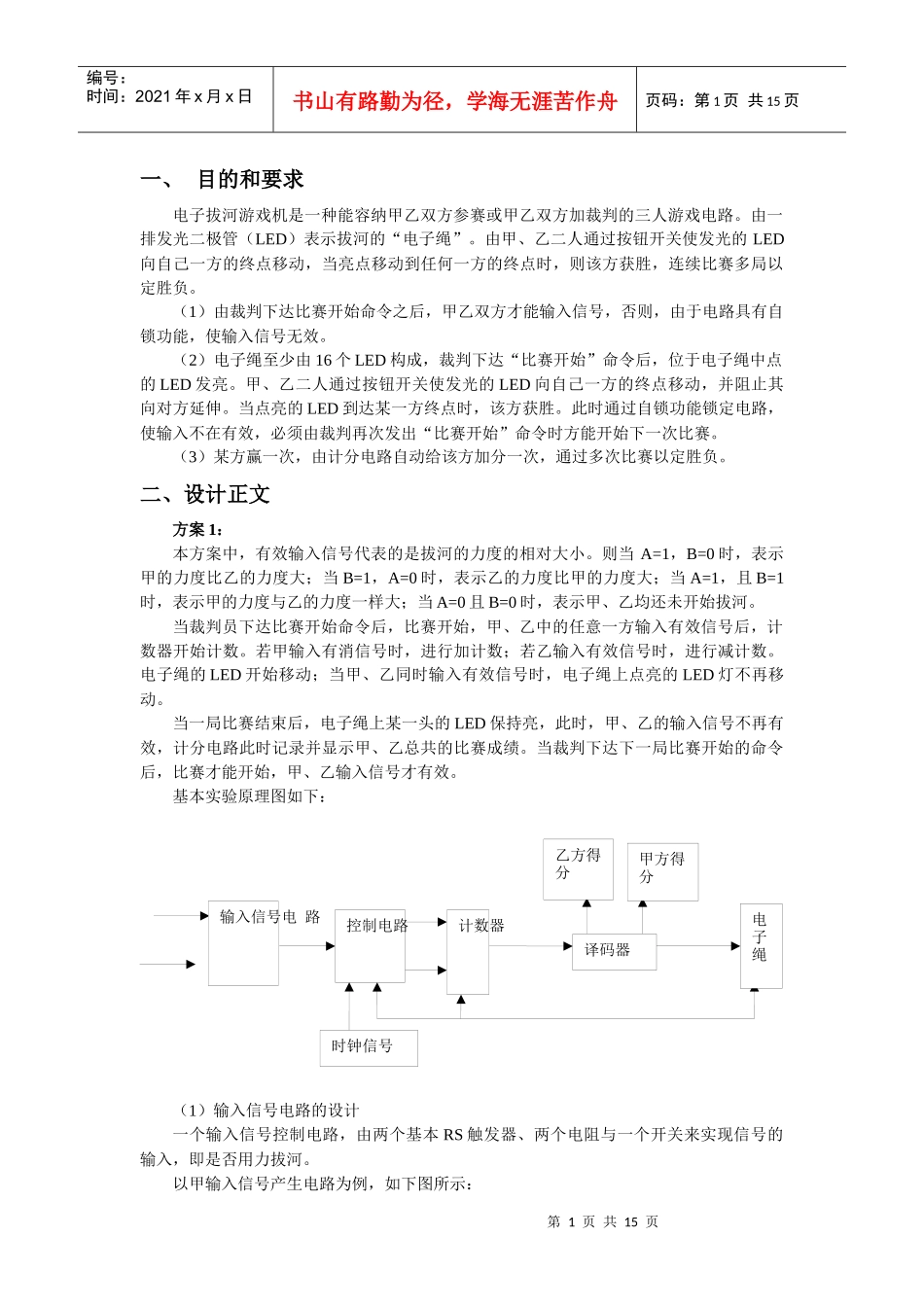

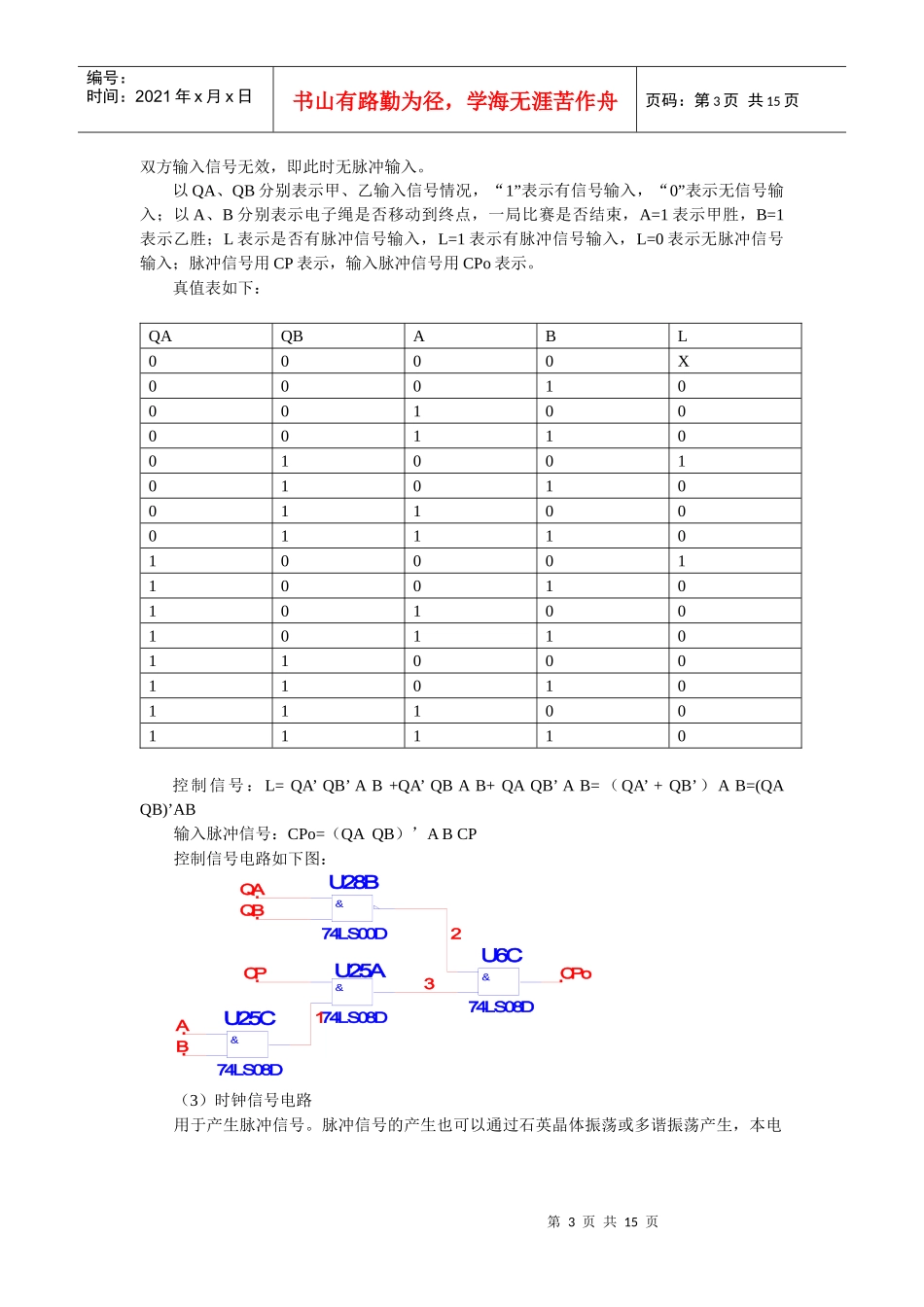

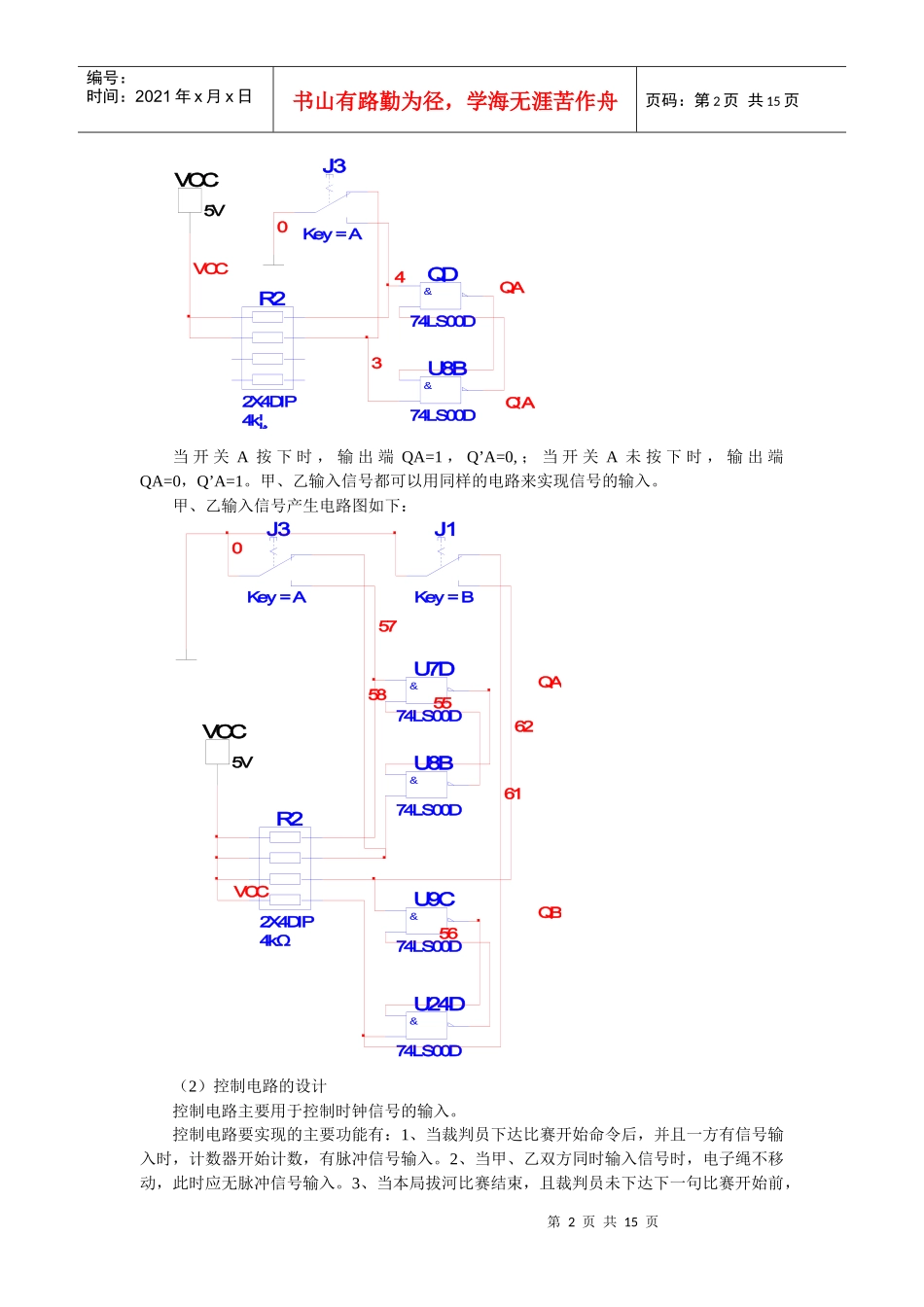

第1页共15页译码器电子绳乙方得分甲方得分计数器控制电路时钟信号输入信号电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页一、目的和要求电子拔河游戏机是一种能容纳甲乙双方参赛或甲乙双方加裁判的三人游戏电路。由一排发光二极管（LED）表示拔河的“电子绳”。由甲、乙二人通过按钮开关使发光的LED向自己一方的终点移动，当亮点移动到任何一方的终点时，则该方获胜，连续比赛多局以定胜负。（1）由裁判下达比赛开始命令之后，甲乙双方才能输入信号，否则，由于电路具有自锁功能，使输入信号无效。（2）电子绳至少由16个LED构成，裁判下达“比赛开始”命令后，位于电子绳中点的LED发亮。甲、乙二人通过按钮开关使发光的LED向自己一方的终点移动，并阻止其向对方延伸。当点亮的LED到达某一方终点时，该方获胜。此时通过自锁功能锁定电路，使输入不在有效，必须由裁判再次发出“比赛开始”命令时方能开始下一次比赛。（3）某方赢一次，由计分电路自动给该方加分一次，通过多次比赛以定胜负。二、设计正文方案1：本方案中，有效输入信号代表的是拔河的力度的相对大小。则当A=1，B=0时，表示甲的力度比乙的力度大；当B=1，A=0时，表示乙的力度比甲的力度大；当A=1，且B=1时，表示甲的力度与乙的力度一样大；当A=0且B=0时，表示甲、乙均还未开始拔河。当裁判员下达比赛开始命令后，比赛开始，甲、乙中的任意一方输入有效信号后，计数器开始计数。若甲输入有消信号时，进行加计数；若乙输入有效信号时，进行减计数。电子绳的LED开始移动；当甲、乙同时输入有效信号时，电子绳上点亮的LED灯不再移动。当一局比赛结束后，电子绳上某一头的LED保持亮，此时，甲、乙的输入信号不再有效，计分电路此时记录并显示甲、乙总共的比赛成绩。当裁判下达下一局比赛开始的命令后，比赛才能开始，甲、乙输入信号才有效。基本实验原理图如下：（1）输入信号电路的设计一个输入信号控制电路，由两个基本RS触发器、两个电阻与一个开关来实现信号的输入，即是否用力拔河。以甲输入信号产生电路为例，如下图所示：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页当开关A按下时，输出端QA=1，Q’A=0,；当开关A未按下时，输出端QA=0，Q’A=1。甲、乙输入信号都可以用同样的电路来实现信号的输入。甲、乙输入信号产生电路图如下：（2）控制电路的设计控制电路主要用于控制时钟信号的输入。控制电路要实现的主要功能有：1、当裁判员下达比赛开始命令后，并且一方有信号输入时，计数器开始计数，有脉冲信号输入。2、当甲、乙双方同时输入信号时，电子绳不移动，此时应无脉冲信号输入。3、当本局拔河比赛结束，且裁判员未下达下一句比赛开始前，QD74LS00D&U8B74LS00D&VCC5VR22X4DIP4k¦¸J3Key=AVCCQAQ’A043U7D74LS00D&U8B74LS00D&U9C74LS00D&U24D74LS00D&VCC5VR22X4DIP4kΩJ3Key=AJ1Key=B62610585756VCC55QAQB第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页双方输入信号无效，即此时无脉冲输入。以QA、QB分别表示甲、乙输入信号情况，“1”表示有信号输入，“0”表示无信号输入；以A、B分别表示电子绳是否移动到终点，一局比赛是否结束，A=1表示甲胜，B=1表示乙胜；L表示是否有脉冲信号输入，L=1表示有脉冲信号输入，L=0表示无脉冲信号输入；脉冲信号用CP表示，输入脉冲信号用CPo表示。真值表如下：QAQBABL0000X000100010000110010010101001100011101000110010101001011011000110101110011110控制信号：L=QA’QB’AB+QA’QBAB+QAQB’AB=（QA’+QB’）AB=(QAQB)’AB输入脉冲信号：CPo=（QAQB）’ABCP控制信号电路如下图：（3）时钟信号电路用于产生脉冲信号。脉冲信号的产生也可以通过石英晶体振荡或多谐振荡产生，本电U25A74LS08D&U25C74LS08D&U28B74LS00D&U6C74LS08D&31AB2CPoQAQBCP第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页路直接采用了，仿真软件中的脉冲信号：（4）计数器电路当输入有效输入信号时，计数器开始工...
