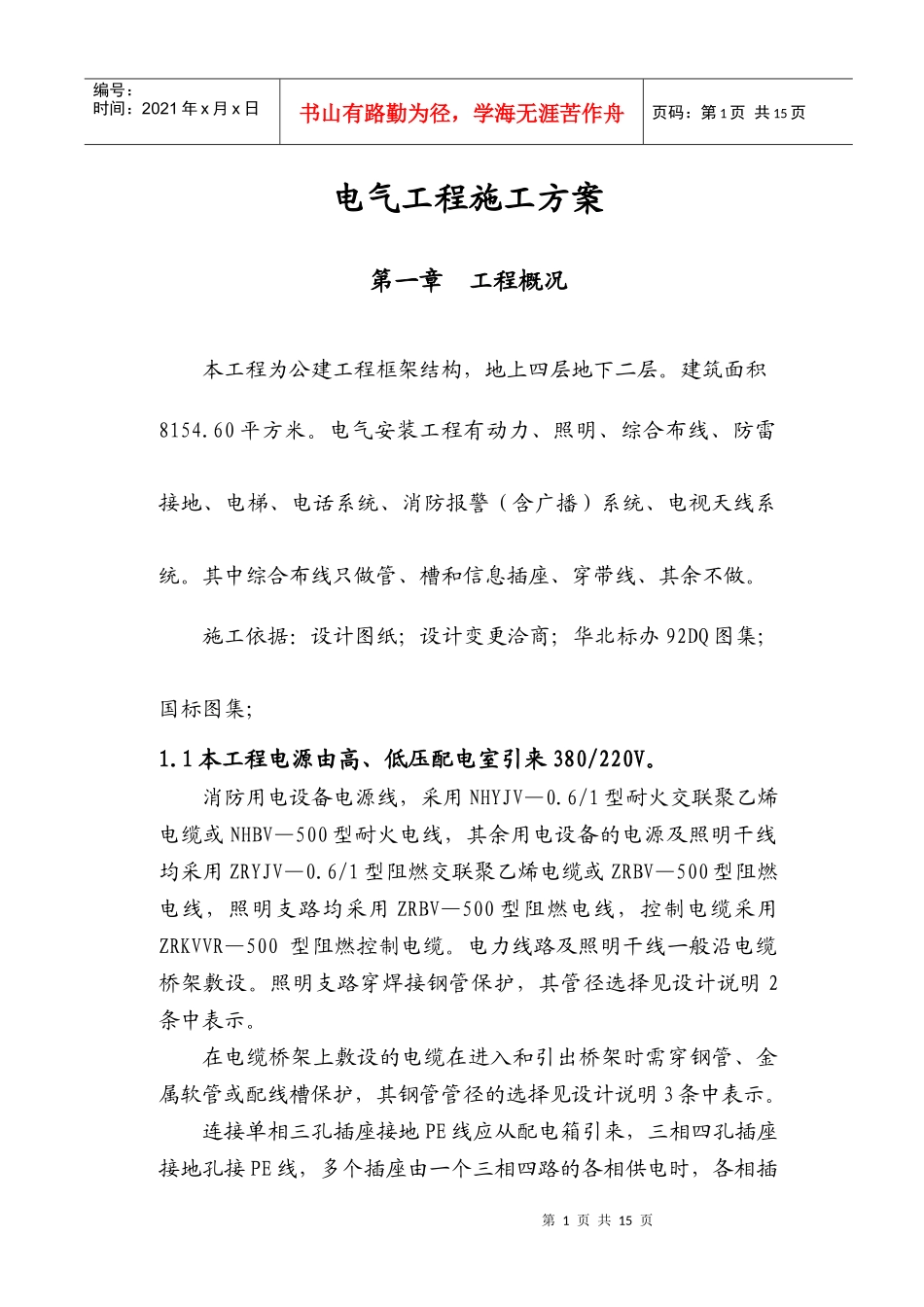

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页电气工程施工方案第一章工程概况本工程为公建工程框架结构，地上四层地下二层。建筑面积8154.60平方米。电气安装工程有动力、照明、综合布线、防雷接地、电梯、电话系统、消防报警（含广播）系统、电视天线系统。其中综合布线只做管、槽和信息插座、穿带线、其余不做。施工依据：设计图纸；设计变更洽商；华北标办92DQ图集；国标图集；1.1本工程电源由高、低压配电室引来380/220V。消防用电设备电源线，采用NHYJV—0.6/1型耐火交联聚乙烯电缆或NHBV—500型耐火电线，其余用电设备的电源及照明干线均采用ZRYJV—0.6/1型阻燃交联聚乙烯电缆或ZRBV—500型阻燃电线，照明支路均采用ZRBV—500型阻燃电线，控制电缆采用ZRKVVR—500型阻燃控制电缆。电力线路及照明干线一般沿电缆桥架敷设。照明支路穿焊接钢管保护，其管径选择见设计说明2条中表示。在电缆桥架上敷设的电缆在进入和引出桥架时需穿钢管、金属软管或配线槽保护，其钢管管径的选择见设计说明3条中表示。连接单相三孔插座接地PE线应从配电箱引来，三相四孔插座接地孔接PE线，多个插座由一个三相四路的各相供电时，各相插第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页座的中性线均从配电箱单独引来，不应共用，单相用电设备应尽可能均匀地分配在三相线路上，使三相负荷平衡。电缆桥架安装详见国标图集（电缆桥架安装）86SD169，电气竖井的设备安装，详见国标图集(电气竖井设备安装)90SD180。当竖井内的电缆桥架电缆施工完毕后，预留孔洞应用防火堵料密封，做法见94D164—95、96。本工程水泵的控制方式有四种：①排污泵：高水位启泵，低水位停泵。②生活泵：低水位启泵，高水位停泵，超高水位，声光报警并停泵。③消防水泵消火栓上按钮遥控。④稳压泵应根据压力变化情况，设低限启泵，高限停泵。以上控制原理图参见92DQ7。发生火灾报警时，单路电源供电的动力箱应断电，双路电源供电的回路应继续运行，此时相关设备应启动。但当放火排烟阀的温度达到280℃关闭时，相应的排烟风机应停机。1.2防雷与接地本工程采用综合接地方式，将工艺设备接地，配电系统保护接地，防雷接地组成统一的接地装置，接地电阻不大于0.5欧姆。配电系统的保护干线（PE线）接地干线与进入建筑物的水管、煤气管、暖通等金属管道在进入建筑物处作总等电位联结。人工接地体在整个建筑物基础下用40x4mm镀锌扁钢连成闭合环路，采用DN50,L=2500mm镀锌厚壁钢管做垂直接地体，并与防雷接地体联结。合成综合接地。在室外侧距地上0.5m处设测试板，实测电阻值达不到要求时应补加接地极，直至满足要求为止。室内首层的综合布线室及每层电梯井，弱电竖井内柱上0.3m处预埋接地端子板，供设备保护接地用。防雷：利用建筑物内柱主筋两根做防雷引下线，在屋顶与避雷网相连，地下与接地装置相连。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页本建筑物每层主、次梁、柱内须两根主筋连通，形成均压网，每层须与柱内两根防雷引下线连通。每层电梯井弱电竖井内均应设置接地端子板并与防雷接地引下线连通。出屋面的所有金属件必须与防雷网须连通。1.3弱电部分：①计算机综合布线；各用户信息插座安装距地高0.3m，有活动地板处距地板0.3m。综合布线是做管穿带线。②电话系统：本工程的电话电缆由测量室总配线架引至综合布线室再分至弱电竖井内设置的分线箱。电话插座距地0.3m。③有线电视：前端箱设在底下夹层弱电竖井内，分支器安装在吊顶内的桥架侧，用户盒装距地0.3m。以上喝系统纵向线路均在弱电竖井内的电缆桥架上敷设，其余部分采用钢管暗敷设。④火警、广播：本建筑线路均埋顶板内暗敷设至用点，再沿墙暗敷设涂防火材料钢软管引至吊顶。地下室管线需要封堵，竖井内地面和顶板的洞在施工完毕之后需用防火材料封堵。第二章施工要点按招标文件要求和电气设计安装工程各分部每系统的内容，纳入指定分包范围，因此工作重点主要是总包管理协调，配合施工时着重做好预留、预埋工作，做...
