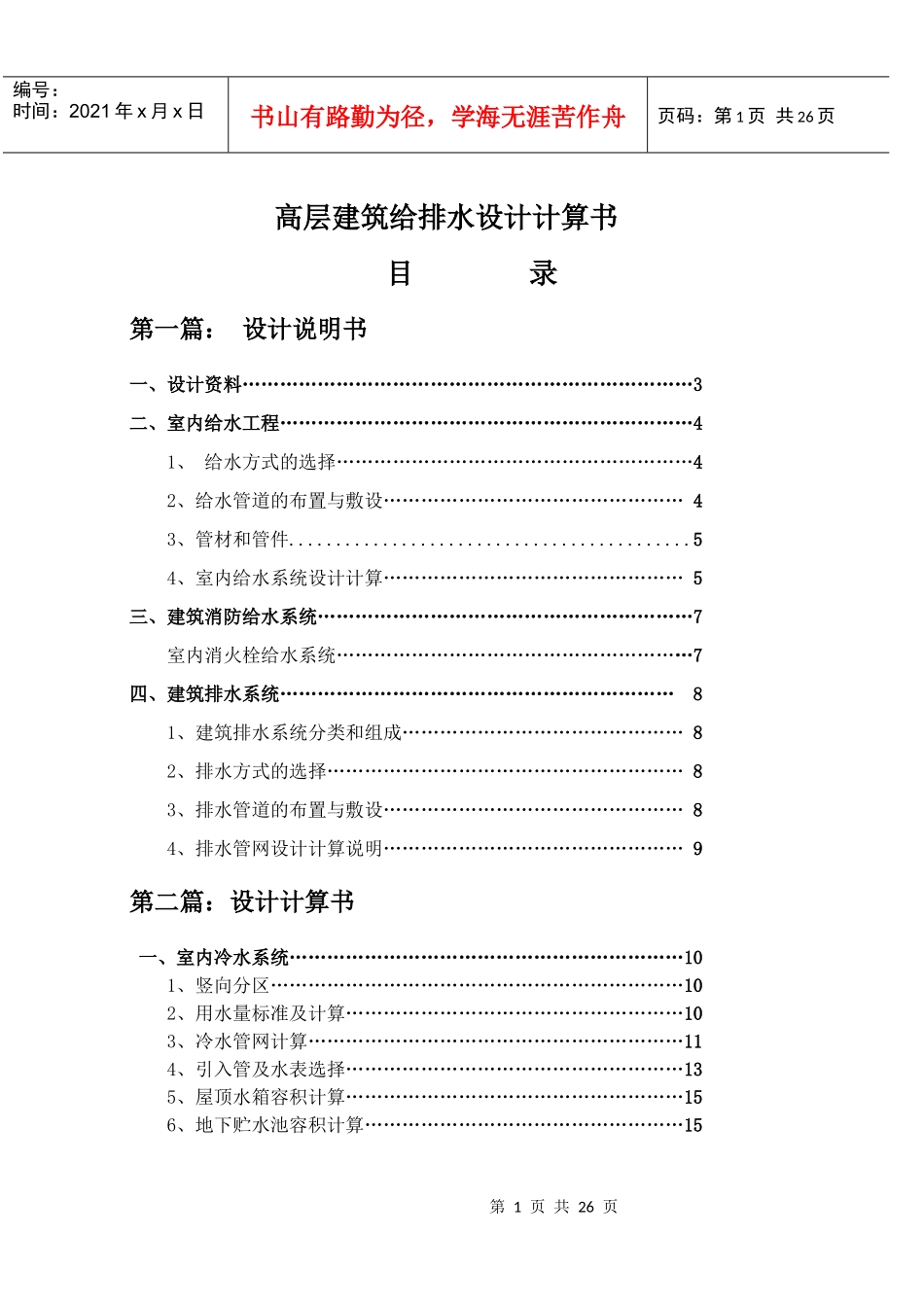

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页高层建筑给排水设计计算书目录第一篇：设计说明书一、设计资料………………………………………………………………3二、室内给水工程…………………………………………………………41、给水方式的选择…………………………………………………42、给水管道的布置与敷设…………………………………………43、管材和管件...........................................54、室内给水系统设计计算…………………………………………5三、建筑消防给水系统……………………………………………………7室内消火栓给水系统…………………………………………………7四、建筑排水系统………………………………………………………81、建筑排水系统分类和组成………………………………………82、排水方式的选择…………………………………………………83、排水管道的布置与敷设…………………………………………84、排水管网设计计算说明…………………………………………9第二篇：设计计算书一、室内冷水系统………………………………………………………101、竖向分区…………………………………………………………102、用水量标准及计算………………………………………………103、冷水管网计算……………………………………………………114、引入管及水表选择………………………………………………135、屋顶水箱容积计算………………………………………………156、地下贮水池容积计算……………………………………………15第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页7、生活水泵的选择…………………………………………………16二、建筑消火栓给水系统设计…………………………………………161、消火栓系统的设计计算…………………………………………172、消防水泵的选择…………………………………………………193、消防水箱设置高度确定及校核…………………………………194、消防立管与环管计算……………………………………………195、室外消火栓与水泵接合器的选定………………………………19三、建筑排水系统设计…………………………………………………201、排水管道设计秒流量计算………………………………………202、排水管网水力计算………………………………………………21四、参考文献……………………………………………………………23五、附图…………………………………………………………………第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页第一篇：设计说明书一、设计资料（一）、课程设计题目：南京某职工大学教学办公楼建筑给水排水工程（二）、设计资料：该大学位于南京市区，交通方便，市区给水排水管道设备齐全。拟建一幢12层教学办公楼，层高4m，建筑平面图见附图。该建筑室内外高程差为0.4m。该建筑物由市政给水管网供水，城市给水管道在该建筑物东侧，离建筑物外墙8m，与该建筑物平行，其管径为200mm，管中心离地面1.0m，可靠供水压力为0.42Mpa。城市排水管道在该建筑物东侧，离建筑物外墙9m，与建筑物平行，其管径为400mm，控制检查井标高-2.65m(相对标高)。（三）、课程设计内容要求：1、内容（1）、建筑给水系统设计：确定生活给水设计标准与参数进行用水量计算；选择给水方式，布置给水管道及设备；进行给水管网水力计算及室内所需水压的计算；绘制给水系统的平面图、轴测图及卫生间大样图。（2）、建筑排水系统设计：选择建筑排水体制；确定排水系统的形式；排水管道水力计算；绘制排水系统的平面图、轴测图及卫生间大样图。（3）、消火栓系统设计：选择消火栓系统给水方式；布置消防管道及设备；进行消防管网水力计算；绘制消火栓系统平面图、轴测图。2、要求学生设计应按照指导教师下达的任务书，进行扩大初步设计。应能运用给水排水工程学科的基本理论、基本知识和基本技能，去分析和解决给水排水工程实际问题；能够运用计算机知识进行设计计算和绘图；整个设计必...
