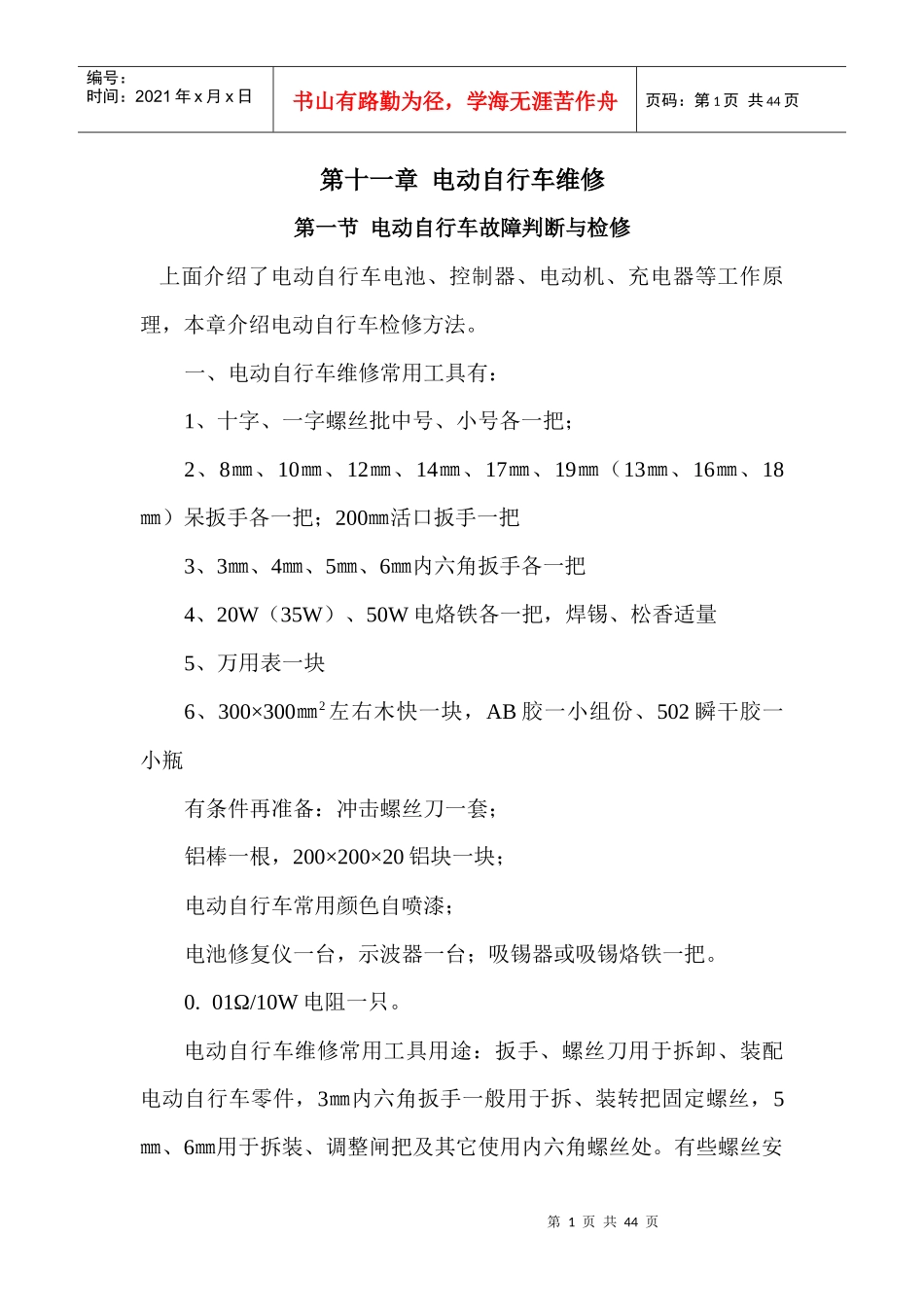

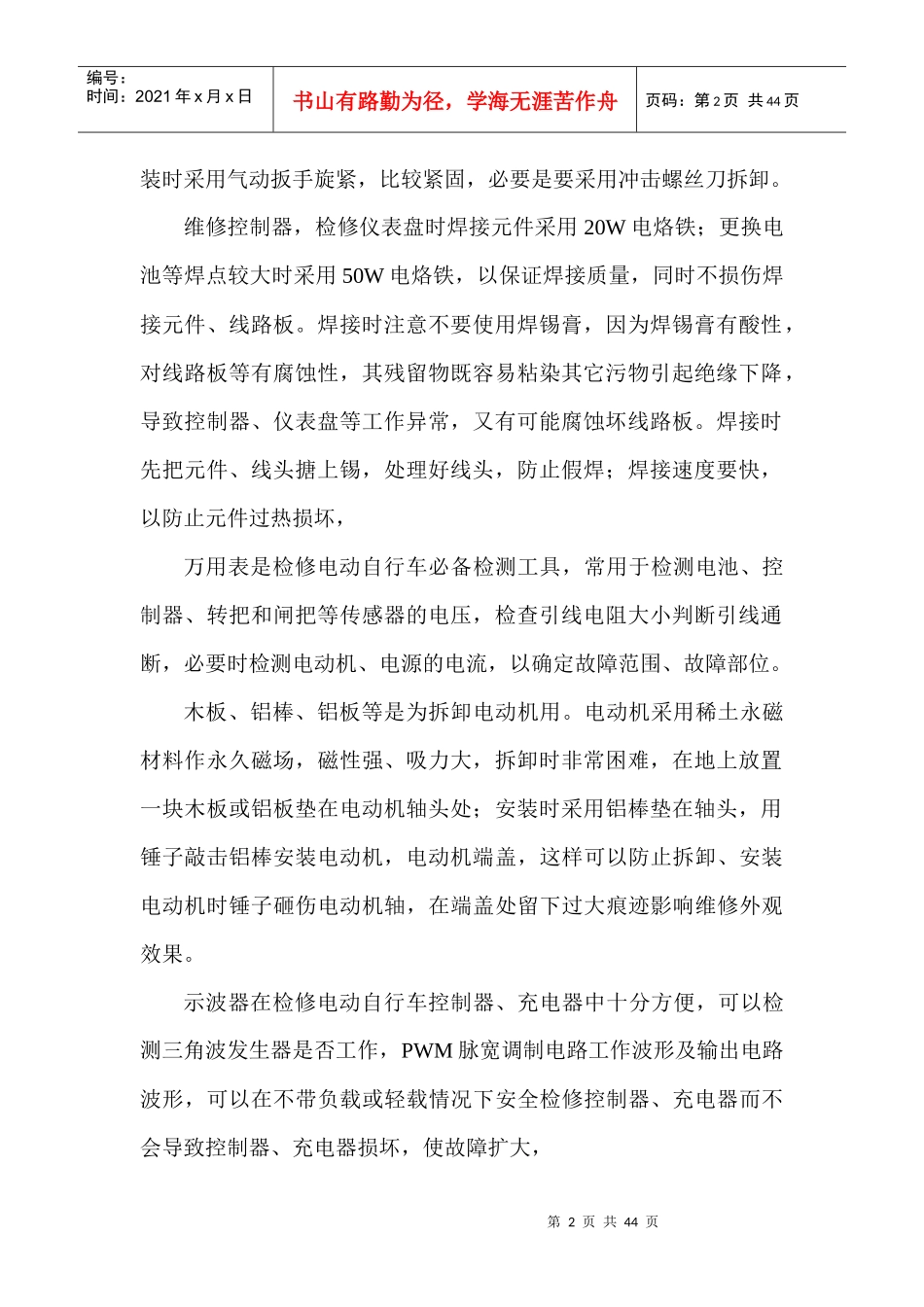

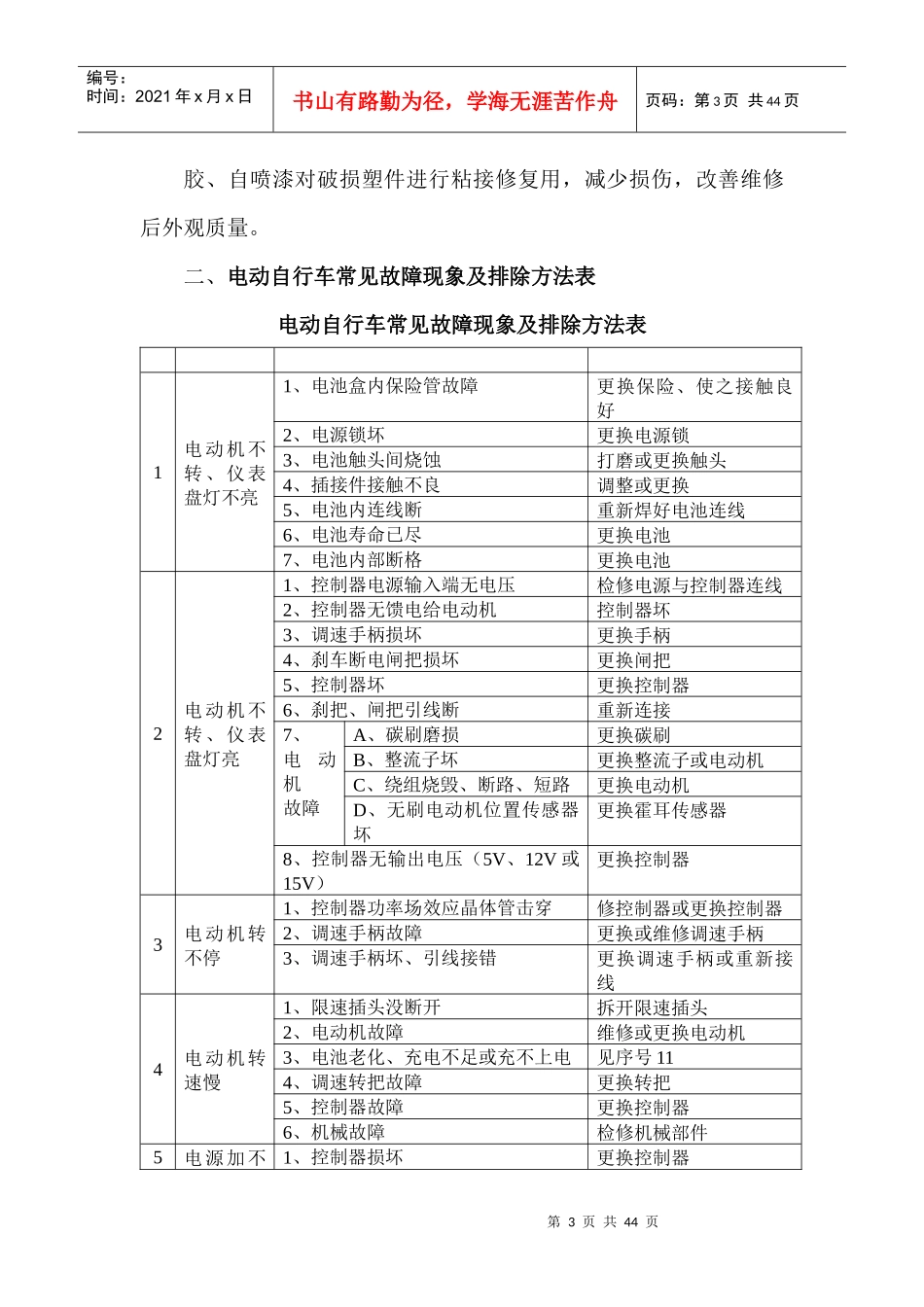

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页第十一章电动自行车维修第一节电动自行车故障判断与检修上面介绍了电动自行车电池、控制器、电动机、充电器等工作原理，本章介绍电动自行车检修方法。一、电动自行车维修常用工具有：1、十字、一字螺丝批中号、小号各一把；2、8㎜、10㎜、12㎜、14㎜、17㎜、19㎜（13㎜、16㎜、18㎜）呆扳手各一把；200㎜活口扳手一把3、3㎜、4㎜、5㎜、6㎜内六角扳手各一把4、20W（35W）、50W电烙铁各一把，焊锡、松香适量5、万用表一块6、300×300㎜2左右木快一块，AB胶一小组份、502瞬干胶一小瓶有条件再准备：冲击螺丝刀一套；铝棒一根，200×200×20铝块一块；电动自行车常用颜色自喷漆；电池修复仪一台，示波器一台；吸锡器或吸锡烙铁一把。0.01Ω/10W电阻一只。电动自行车维修常用工具用途：扳手、螺丝刀用于拆卸、装配电动自行车零件，3㎜内六角扳手一般用于拆、装转把固定螺丝，5㎜、6㎜用于拆装、调整闸把及其它使用内六角螺丝处。有些螺丝安第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页装时采用气动扳手旋紧，比较紧固，必要是要采用冲击螺丝刀拆卸。维修控制器，检修仪表盘时焊接元件采用20W电烙铁；更换电池等焊点较大时采用50W电烙铁，以保证焊接质量，同时不损伤焊接元件、线路板。焊接时注意不要使用焊锡膏，因为焊锡膏有酸性，对线路板等有腐蚀性，其残留物既容易粘染其它污物引起绝缘下降，导致控制器、仪表盘等工作异常，又有可能腐蚀坏线路板。焊接时先把元件、线头搪上锡，处理好线头，防止假焊；焊接速度要快，以防止元件过热损坏，万用表是检修电动自行车必备检测工具，常用于检测电池、控制器、转把和闸把等传感器的电压，检查引线电阻大小判断引线通断，必要时检测电动机、电源的电流，以确定故障范围、故障部位。木板、铝棒、铝板等是为拆卸电动机用。电动机采用稀土永磁材料作永久磁场，磁性强、吸力大，拆卸时非常困难，在地上放置一块木板或铝板垫在电动机轴头处；安装时采用铝棒垫在轴头，用锤子敲击铝棒安装电动机，电动机端盖，这样可以防止拆卸、安装电动机时锤子砸伤电动机轴，在端盖处留下过大痕迹影响维修外观效果。示波器在检修电动自行车控制器、充电器中十分方便，可以检测三角波发生器是否工作，PWM脉宽调制电路工作波形及输出电路波形，可以在不带负载或轻载情况下安全检修控制器、充电器而不会导致控制器、充电器损坏，使故障扩大，第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页胶、自喷漆对破损塑件进行粘接修复用，减少损伤，改善维修后外观质量。二、电动自行车常见故障现象及排除方法表电动自行车常见故障现象及排除方法表1电动机不转、仪表盘灯不亮1、电池盒内保险管故障更换保险、使之接触良好2、电源锁坏更换电源锁3、电池触头间烧蚀打磨或更换触头4、插接件接触不良调整或更换5、电池内连线断重新焊好电池连线6、电池寿命已尽更换电池7、电池内部断格更换电池2电动机不转、仪表盘灯亮1、控制器电源输入端无电压检修电源与控制器连线2、控制器无馈电给电动机控制器坏3、调速手柄损坏更换手柄4、刹车断电闸把损坏更换闸把5、控制器坏更换控制器6、刹把、闸把引线断重新连接7、电动机故障A、碳刷磨损更换碳刷B、整流子坏更换整流子或电动机C、绕组烧毁、断路、短路更换电动机D、无刷电动机位置传感器坏更换霍耳传感器8、控制器无输出电压（5V、12V或15V）更换控制器3电动机转不停1、控制器功率场效应晶体管击穿修控制器或更换控制器2、调速手柄故障更换或维修调速手柄3、调速手柄坏、引线接错更换调速手柄或重新接线4电动机转速慢1、限速插头没断开拆开限速插头2、电动机故障维修或更换电动机3、电池老化、充电不足或充不上电见序号114、调速转把故障更换转把5、控制器故障更换控制器6、机械故障检修机械部件5电源加不1、控制器损坏更换控制器第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页上、烧保...
