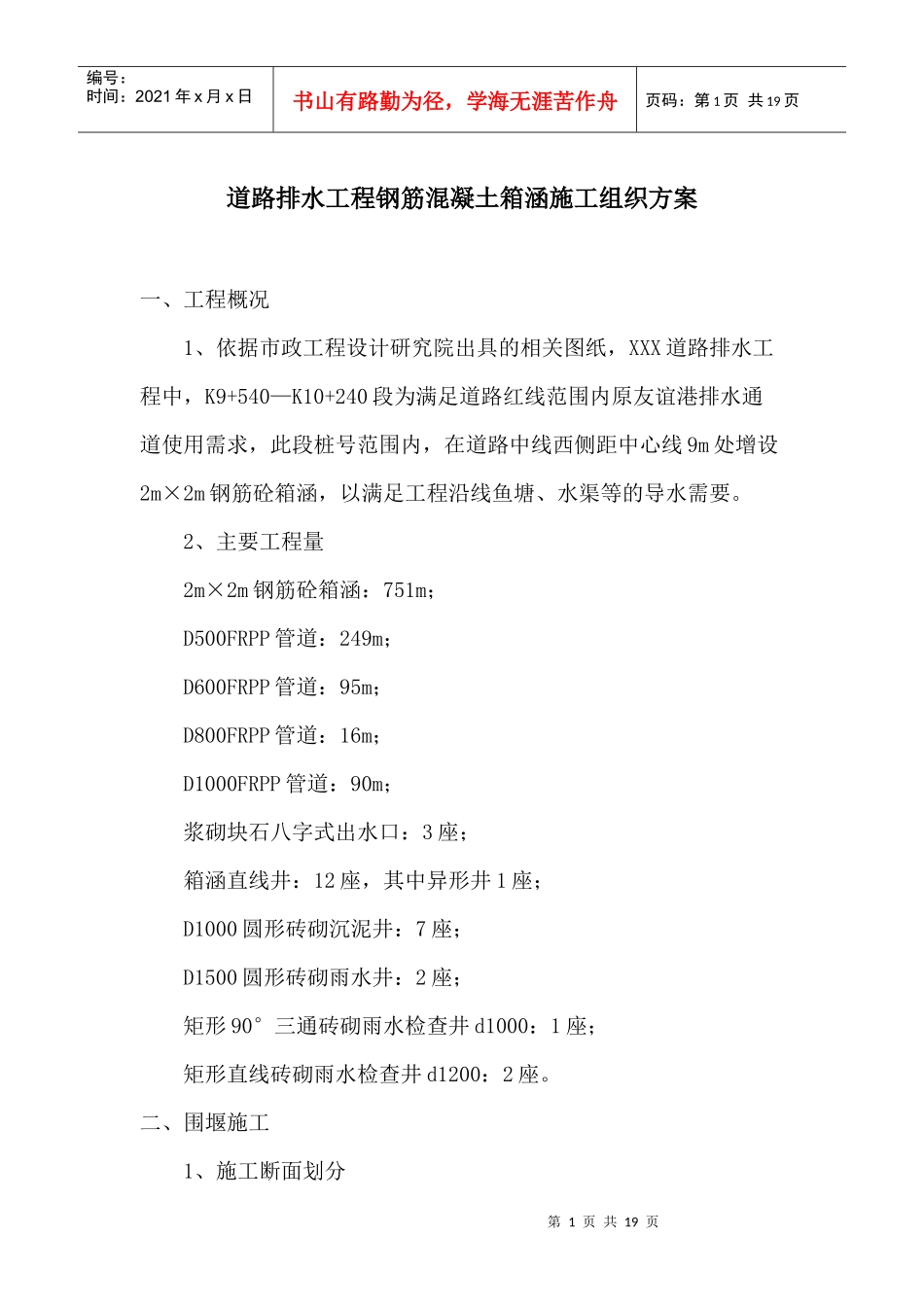

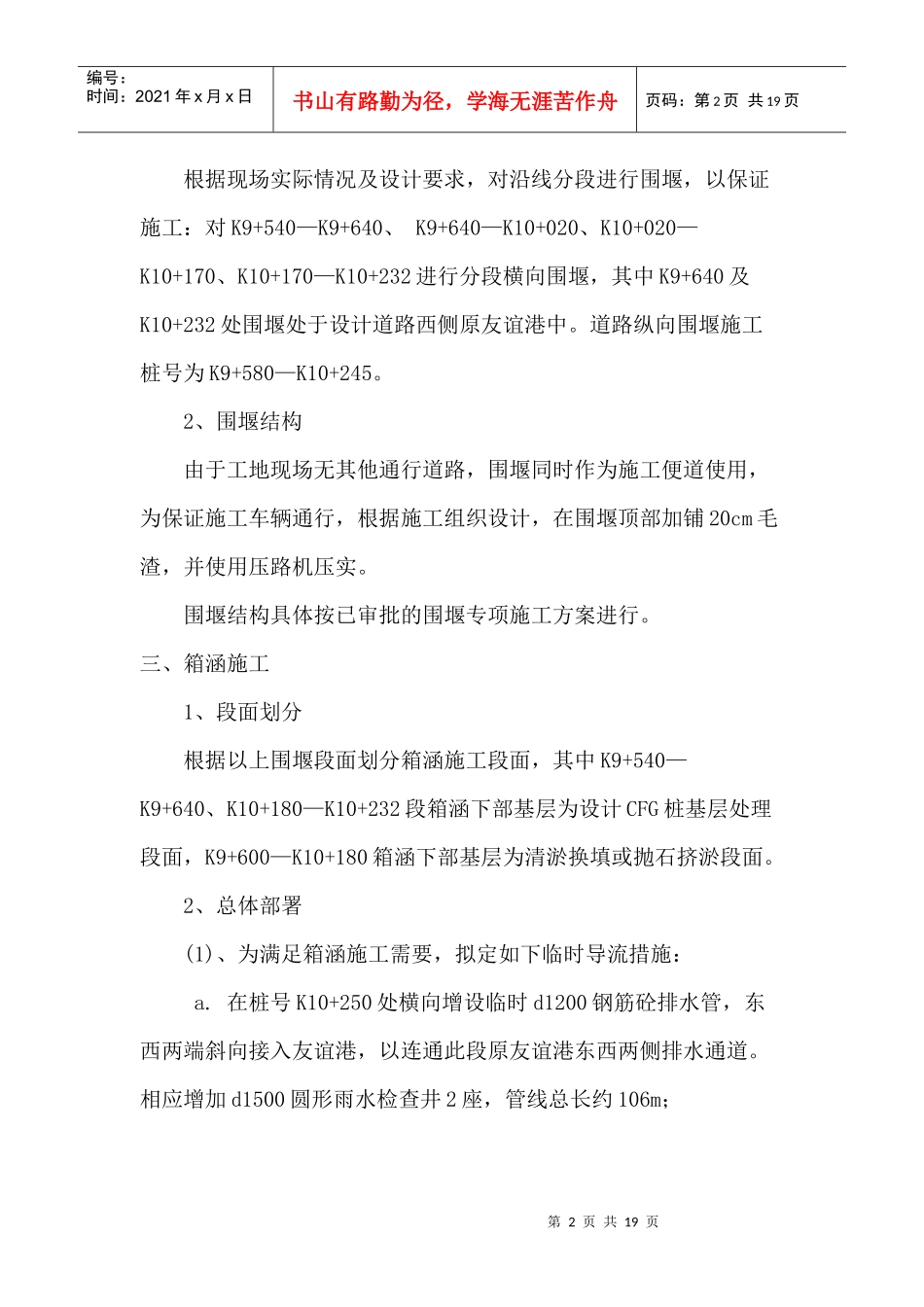

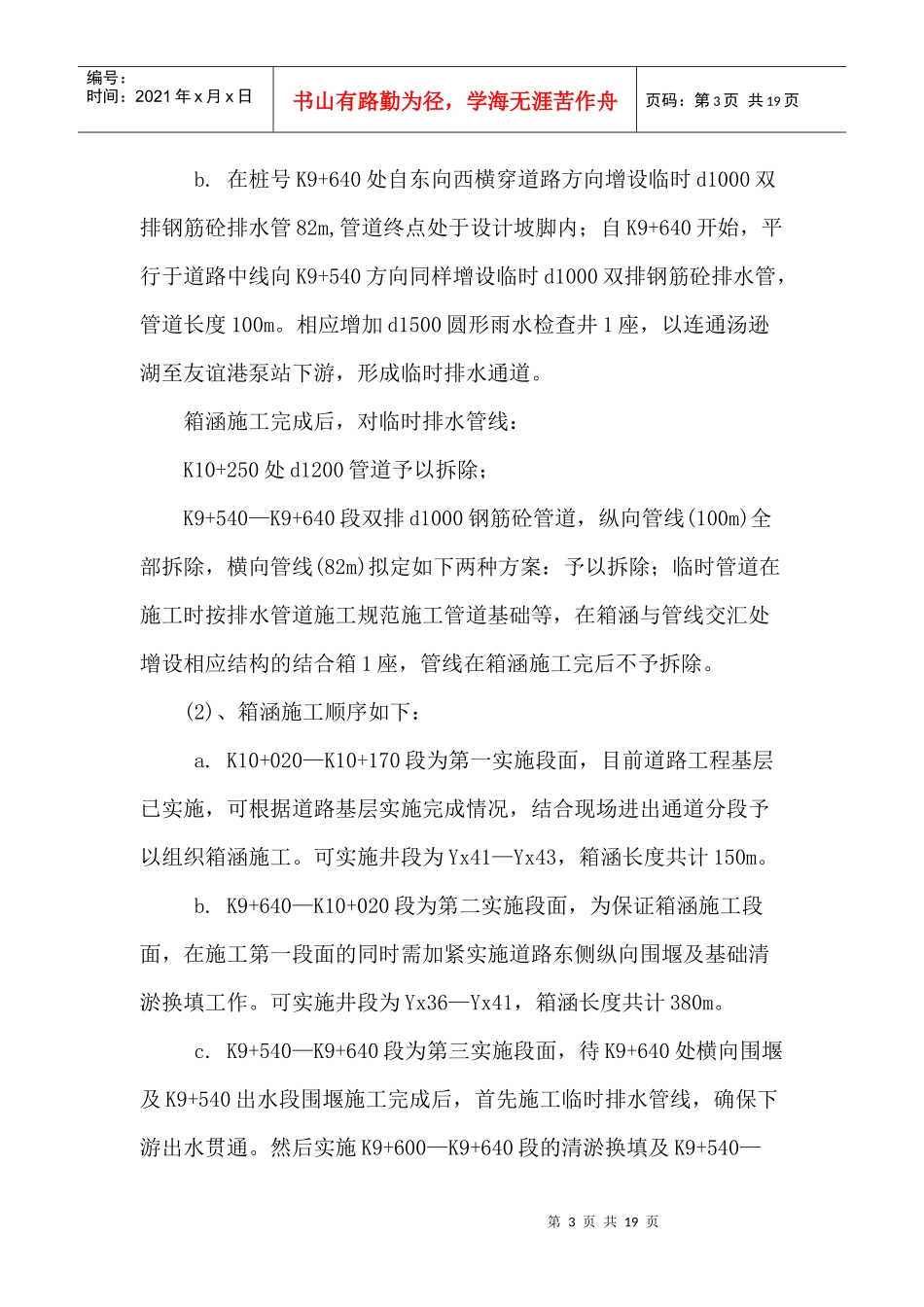

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页道路排水工程钢筋混凝土箱涵施工组织方案一、工程概况1、依据市政工程设计研究院出具的相关图纸，XXX道路排水工程中，K9+540—K10+240段为满足道路红线范围内原友谊港排水通道使用需求，此段桩号范围内，在道路中线西侧距中心线9m处增设2m×2m钢筋砼箱涵，以满足工程沿线鱼塘、水渠等的导水需要。2、主要工程量2m×2m钢筋砼箱涵：751m；D500FRPP管道：249m；D600FRPP管道：95m；D800FRPP管道：16m；D1000FRPP管道：90m；浆砌块石八字式出水口：3座；箱涵直线井：12座，其中异形井1座；D1000圆形砖砌沉泥井：7座；D1500圆形砖砌雨水井：2座；矩形90°三通砖砌雨水检查井d1000：1座；矩形直线砖砌雨水检查井d1200：2座。二、围堰施工1、施工断面划分第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页根据现场实际情况及设计要求，对沿线分段进行围堰，以保证施工：对K9+540—K9+640、K9+640—K10+020、K10+020—K10+170、K10+170—K10+232进行分段横向围堰，其中K9+640及K10+232处围堰处于设计道路西侧原友谊港中。道路纵向围堰施工桩号为K9+580—K10+245。2、围堰结构由于工地现场无其他通行道路，围堰同时作为施工便道使用，为保证施工车辆通行，根据施工组织设计，在围堰顶部加铺20cm毛渣，并使用压路机压实。围堰结构具体按已审批的围堰专项施工方案进行。三、箱涵施工1、段面划分根据以上围堰段面划分箱涵施工段面，其中K9+540—K9+640、K10+180—K10+232段箱涵下部基层为设计CFG桩基层处理段面，K9+600—K10+180箱涵下部基层为清淤换填或抛石挤淤段面。2、总体部署(1)、为满足箱涵施工需要，拟定如下临时导流措施：a.在桩号K10+250处横向增设临时d1200钢筋砼排水管，东西两端斜向接入友谊港，以连通此段原友谊港东西两侧排水通道。相应增加d1500圆形雨水检查井2座，管线总长约106m；第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页b.在桩号K9+640处自东向西横穿道路方向增设临时d1000双排钢筋砼排水管82m,管道终点处于设计坡脚内；自K9+640开始，平行于道路中线向K9+540方向同样增设临时d1000双排钢筋砼排水管，管道长度100m。相应增加d1500圆形雨水检查井1座，以连通汤逊湖至友谊港泵站下游，形成临时排水通道。箱涵施工完成后，对临时排水管线：K10+250处d1200管道予以拆除；K9+540—K9+640段双排d1000钢筋砼管道，纵向管线(100m)全部拆除，横向管线(82m)拟定如下两种方案：予以拆除；临时管道在施工时按排水管道施工规范施工管道基础等，在箱涵与管线交汇处增设相应结构的结合箱1座，管线在箱涵施工完后不予拆除。(2)、箱涵施工顺序如下：a.K10+020—K10+170段为第一实施段面，目前道路工程基层已实施，可根据道路基层实施完成情况，结合现场进出通道分段予以组织箱涵施工。可实施井段为Yx41—Yx43，箱涵长度共计150m。b.K9+640—K10+020段为第二实施段面，为保证箱涵施工段面，在施工第一段面的同时需加紧实施道路东侧纵向围堰及基础清淤换填工作。可实施井段为Yx36—Yx41，箱涵长度共计380m。c.K9+540—K9+640段为第三实施段面，待K9+640处横向围堰及K9+540出水段围堰施工完成后，首先施工临时排水管线，确保下游出水贯通。然后实施K9+600—K9+640段的清淤换填及K9+540—第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页K9+640范围内的CFG桩基础作业，以确保箱涵实施。实施井段为Yx34—Yx36之间，箱涵长度102m，主管线长度共105m。d.K10+170—K10+232段为第四实施段面，此段西侧纵向围堰目前已经实施，待K10+250处临时排水管实施完成后，我方将立即加紧K10+180--K10+245段清淤换填及CFG桩施工作业，保证箱涵施工具备条件。实施段箱涵长度为117m。3、分部分项施工措施(1)、施工便道为了保证施工重型车辆通行要求，需考虑施工便道，拟在设计箱涵西侧，距道路中线15m处铺筑施工便道，宽度为5m，依据各段面CFG桩布置情况，分为如下两种...
