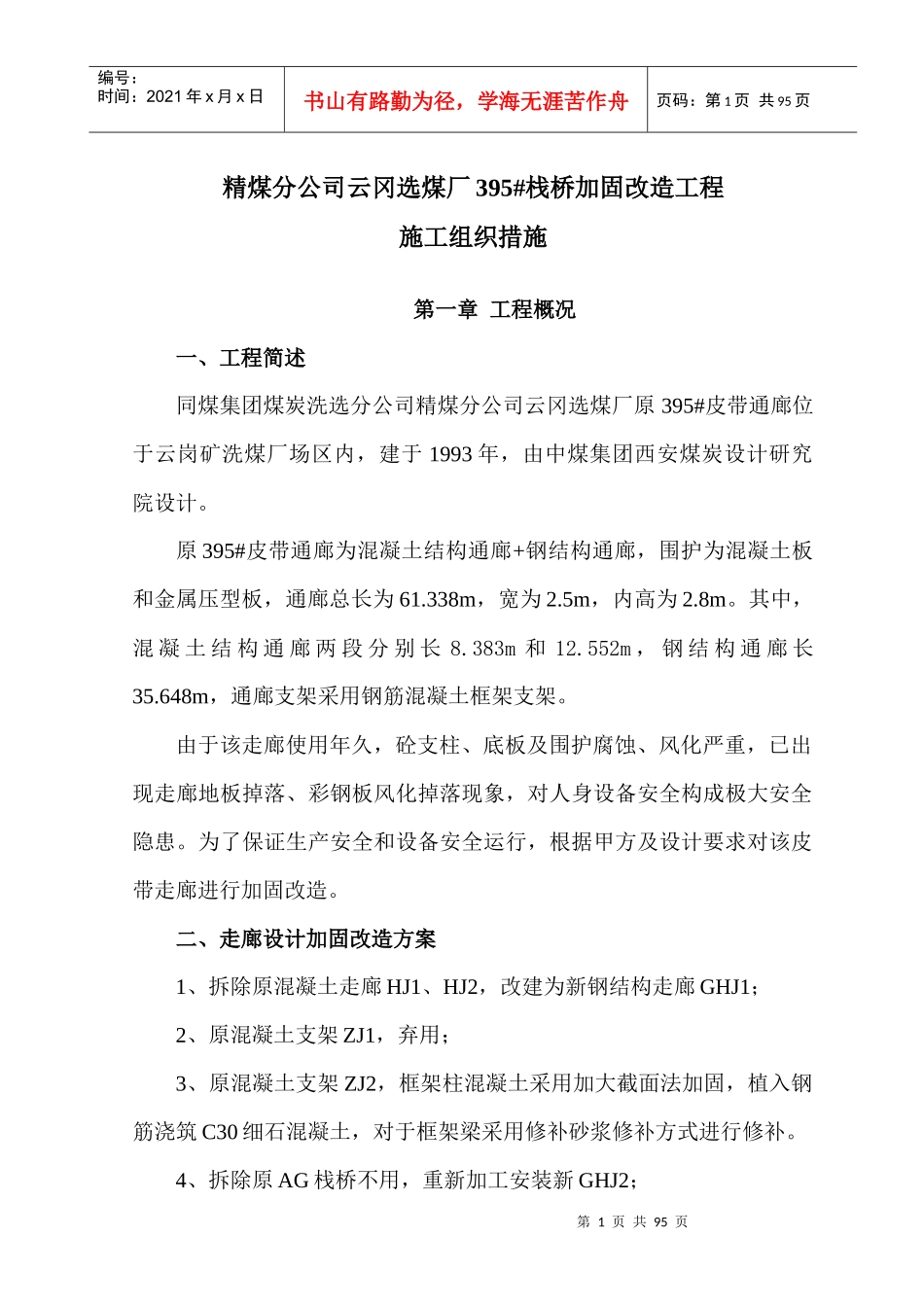

第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页精煤分公司云冈选煤厂395#栈桥加固改造工程施工组织措施第一章工程概况一、工程简述同煤集团煤炭洗选分公司精煤分公司云冈选煤厂原395#皮带通廊位于云岗矿洗煤厂场区内，建于1993年，由中煤集团西安煤炭设计研究院设计。原395#皮带通廊为混凝土结构通廊+钢结构通廊，围护为混凝土板和金属压型板，通廊总长为61.338m，宽为2.5m，内高为2.8m。其中，混凝土结构通廊两段分别长8.383m和12.552m，钢结构通廊长35.648m，通廊支架采用钢筋混凝土框架支架。由于该走廊使用年久，砼支柱、底板及围护腐蚀、风化严重，已出现走廊地板掉落、彩钢板风化掉落现象，对人身设备安全构成极大安全隐患。为了保证生产安全和设备安全运行，根据甲方及设计要求对该皮带走廊进行加固改造。二、走廊设计加固改造方案1、拆除原混凝土走廊HJ1、HJ2，改建为新钢结构走廊GHJ1；2、原混凝土支架ZJ1，弃用；3、原混凝土支架ZJ2，框架柱混凝土采用加大截面法加固，植入钢筋浇筑C30细石混凝土，对于框架梁采用修补砂浆修补方式进行修补。4、拆除原AG栈桥不用，重新加工安装新GHJ2；第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页5、新栈桥围护板均采用100厚玻璃丝绵夹芯复合彩钢板。6、新走廊楼板面采用YXB75-200-600δ=1.2mm压型钢板底模铺底，板中分布钢筋，现浇C30混凝土（75+80），楼板面抹20厚防水水泥砂浆面层。三、现场实际情况1、设计图纸以外的工程量（工程量清单见附件一）目前，395#走廊内存在其他系统，需在走廊改造前拆除和后期恢复，即皮带输送机、采暖、供电控制、照明、消防洒水等其他生产系统。2、由于现场施工条件所限,395#走廊改造时需采用特定施工方案，产生工程量（工程量清单见附件二）（1）根据现场实际情况，拟对395#走廊采取整体减荷后吊拆，同时需制作钢结构吊拆框架（混凝土通廊段）。（2）需对现场场地进行平整回填，修整吊车进出场路线。（3）加固走廊混凝土框架柱时，需人工清理拆除框架柱四周煤泥和毛石挡土墙。四、工程特点1、由于业主要求工期紧，因此，必须精心组织施工，严格把关，确保施工质量、施工安全和施工进度，坚决杜绝隐患，发现问题及时处理。第3页共95页第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页2、由于本工程施工高空作业较多，受现场条件限制，施工难度大。同时，在施工中，必须做好高空防护及吊装安全防护工作。3、整个施工在业主厂区内进行，需认真做好现场文明施工，尽量减少工程余料、废料以及施工噪音对周围环境的影响，施工余料及时回收，废料及拆除的垃圾必须及时装车外运（运距5KM以外，矿附近没有垃圾场地），按业主要求运至指定地点堆放或处理。第二章编制依据1、甲方提供的走廊加固改造设计施工图纸和其他技术文件；2、本公司“三标一体”管理体系以及其他相关管理制度；3、根据现场实际情况、及本单位资源状况和类似工程项目、施工管理经验。4、本施工组织设计遵守的相关规范、标准：（1）《工程测量规范》GB50026—2007；（2）《钢结构设计规范》GBJ50017—2003；（3）《钢结构工程施工质量验收规范》GB50205—2001；（4）《钢结构高强度螺栓连接技术规程》（JGJ82-2011)；（5）《冷弯薄壁型钢结构技术规范》(GB50018-2002)（6）《焊缝无损检测超声检测技术、检测等级和评定》GB11345-2013；（7）《涂覆涂料前钢材表面处理表面清洁度的目视评定》GBT第4页共95页第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共95页8923；（8）《煤矿设备安装工程质量验收规范》（GB50946-2013）；（9）《建筑电气工程施工质量验收规范》（GB50303-2015）。（10）《建筑钢结构防腐蚀技术规程》JGJT251-2011；（11）《建筑钢结构焊接技术规程》JGJ81—2002；（12）《建筑施工安全检查标准》JGJ59—2011；（13）《建筑施工高处作业安全技术规范》JGJ80—1991；（14）《建筑机械使用安全技术规程》JGJ33—2012；（15）《施工现场临时用电安全技术规...
