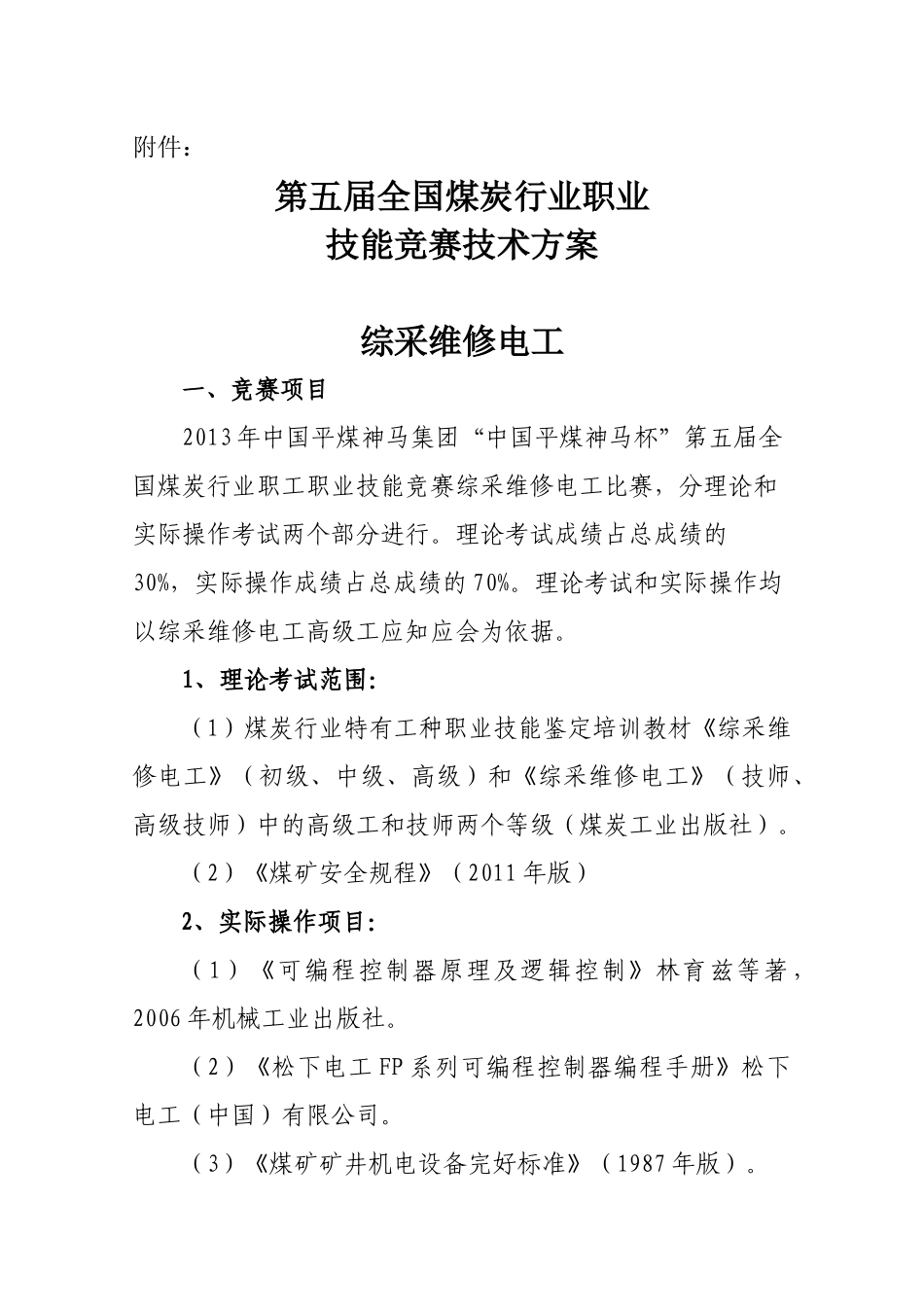

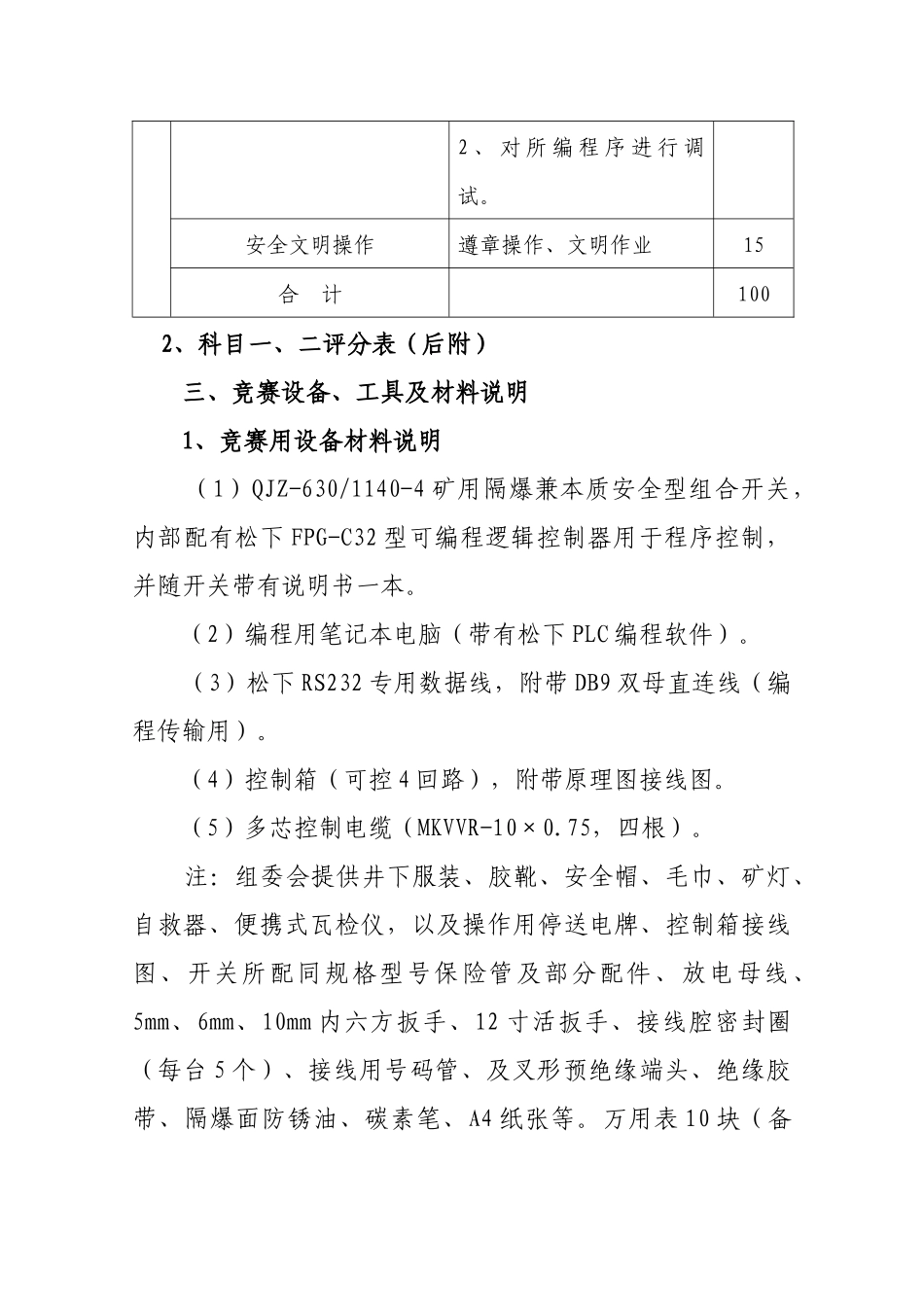

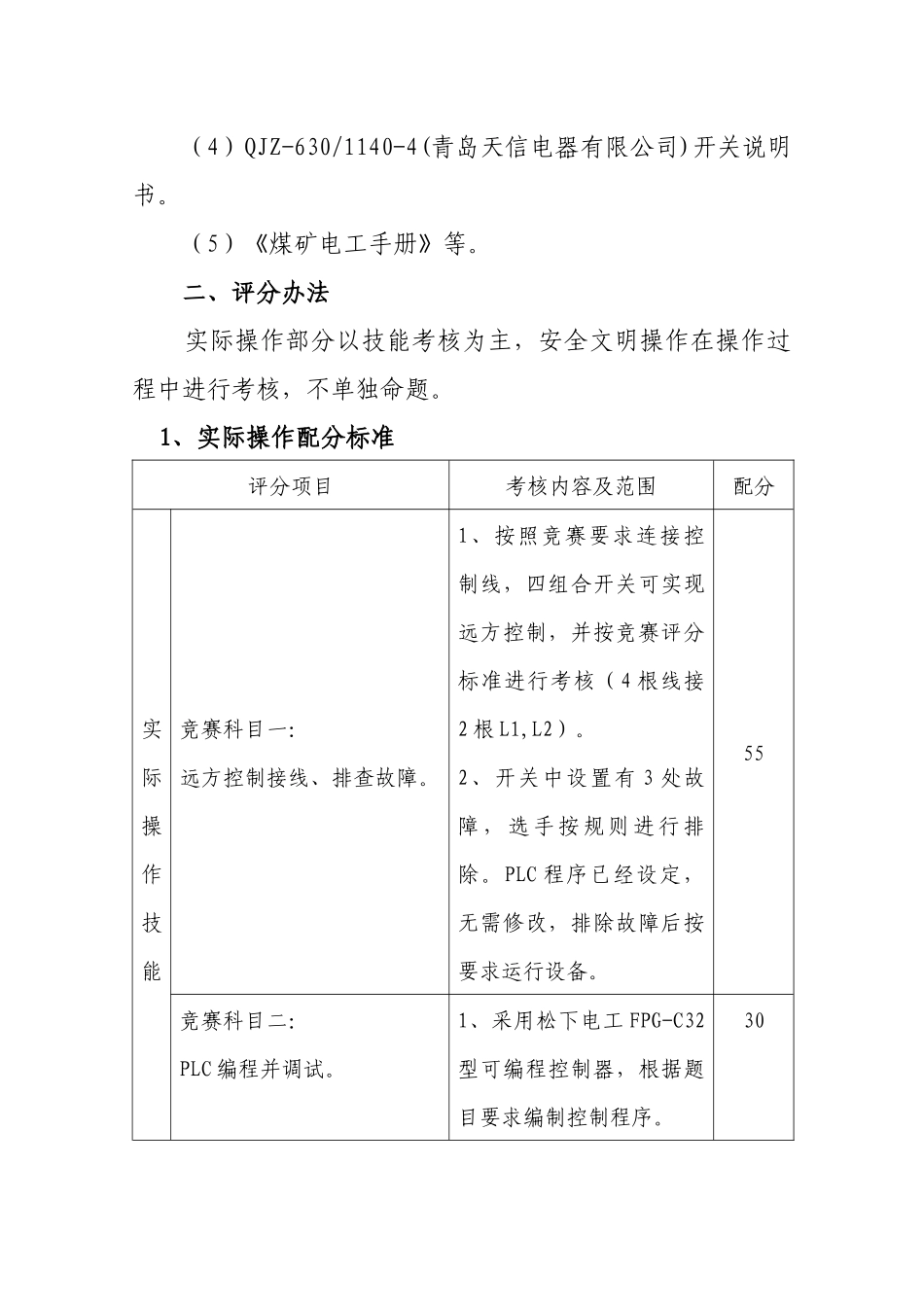

附件：第五届全国煤炭行业职业技能竞赛技术方案综采维修电工一、竞赛项目2013年中国平煤神马集团“中国平煤神马杯”第五届全国煤炭行业职工职业技能竞赛综采维修电工比赛，分理论和实际操作考试两个部分进行。理论考试成绩占总成绩的30%，实际操作成绩占总成绩的70%。理论考试和实际操作均以综采维修电工高级工应知应会为依据。1、理论考试范围：（1）煤炭行业特有工种职业技能鉴定培训教材《综采维修电工》（初级、中级、高级）和《综采维修电工》（技师、高级技师）中的高级工和技师两个等级（煤炭工业出版社）。（2）《煤矿安全规程》（2011年版）2、实际操作项目：（1）《可编程控制器原理及逻辑控制》林育兹等著，2006年机械工业出版社。（2）《松下电工FP系列可编程控制器编程手册》松下电工（中国）有限公司。（3）《煤矿矿井机电设备完好标准》（1987年版）。（4）QJZ-630/1140-4(青岛天信电器有限公司)开关说明书。（5）《煤矿电工手册》等。二、评分办法实际操作部分以技能考核为主，安全文明操作在操作过程中进行考核，不单独命题。1、实际操作配分标准评分项目考核内容及范围配分实际操作技能竞赛科目一：远方控制接线、排查故障。1、按照竞赛要求连接控制线，四组合开关可实现远方控制，并按竞赛评分标准进行考核（4根线接2根L1,L2）。2、开关中设置有3处故障，选手按规则进行排除。PLC程序已经设定，无需修改，排除故障后按要求运行设备。55竞赛科目二：PLC编程并调试。1、采用松下电工FPG-C32型可编程控制器，根据题目要求编制控制程序。302、对所编程序进行调试。安全文明操作遵章操作、文明作业15合计1002、科目一、二评分表（后附）三、竞赛设备、工具及材料说明1、竞赛用设备材料说明（1）QJZ-630/1140-4矿用隔爆兼本质安全型组合开关，内部配有松下FPG-C32型可编程逻辑控制器用于程序控制，并随开关带有说明书一本。（2）编程用笔记本电脑（带有松下PLC编程软件）。（3）松下RS232专用数据线，附带DB9双母直连线（编程传输用）。（4）控制箱（可控4回路），附带原理图接线图。（5）多芯控制电缆（MKVVR-10×0.75，四根）。注：组委会提供井下服装、胶靴、安全帽、毛巾、矿灯、自救器、便携式瓦检仪，以及操作用停送电牌、控制箱接线图、开关所配同规格型号保险管及部分配件、放电母线、5mm、6mm、10mm内六方扳手、12寸活扳手、接线腔密封圈（每台5个）、接线用号码管、及叉形预绝缘端头、绝缘胶带、隔爆面防锈油、碳素笔、A4纸张等。万用表10块（备用）。150mm钢板尺50把。2、选手自备工具材料：万用表（型号自定）、剥线钳、压线钳、手钳、试电笔、电工刀、各种“一”字电工改锥、“十”字电工改锥等常用电工工具（禁止携带、使用密封圈定直径冲孔工具，发现扣10分）。四、实际操作内容选手实际操作竞赛共有两个竞赛科目，分两场进行。供电电压均采用220v。竞赛科目一：（1）参赛选手按图纸要求（届时将提供接线图纸）将多芯控制电缆接入QJZ-630/1140-4开关的控制线压线端子。远方控制箱中每一组控制按钮可控制开关相应回路启动和停止。（2）在开关给定程序情况下，开关内设置故障（故障题目预先从已备的竞赛故障库中按难易程度随机抽取，每等级各一个故障），选手查找并排除故障，恢复开关功能，实现远方控制箱单独启动和本地键盘联机启动操作四回路开关启动和停止（注：开关内部模块不设故障点）。（3）开关每个需要打开的盖板、面板均只在对角位置各设置一个螺钉，其余位置不考核。（4）该竞赛内容考核选手所有开关部位的完好和防爆性能（除规定外）。竞赛科目二：按照科目二要求进行编程，并将所编程序写入松下FPG-C32型可编程逻辑控制器，安装调试所编程序，实现题目规定功能要求。一、功能要求假定题目实现模拟被控对象——采煤机、工作面刮板输送机（机头尾主从运行）、转载机的顺序启动和停车（可供选手模拟练习参考）实现以下功能要求：（1）启动顺序为转载机电机→工作面刮板输送机机头电机→工作面刮板输送机机尾电机→采煤机电机。（2）停止顺序为采煤机电机→工作面刮板输送机电机（机头尾同时停止）→转载机电机。（3）可实现远方控制箱及本地...
