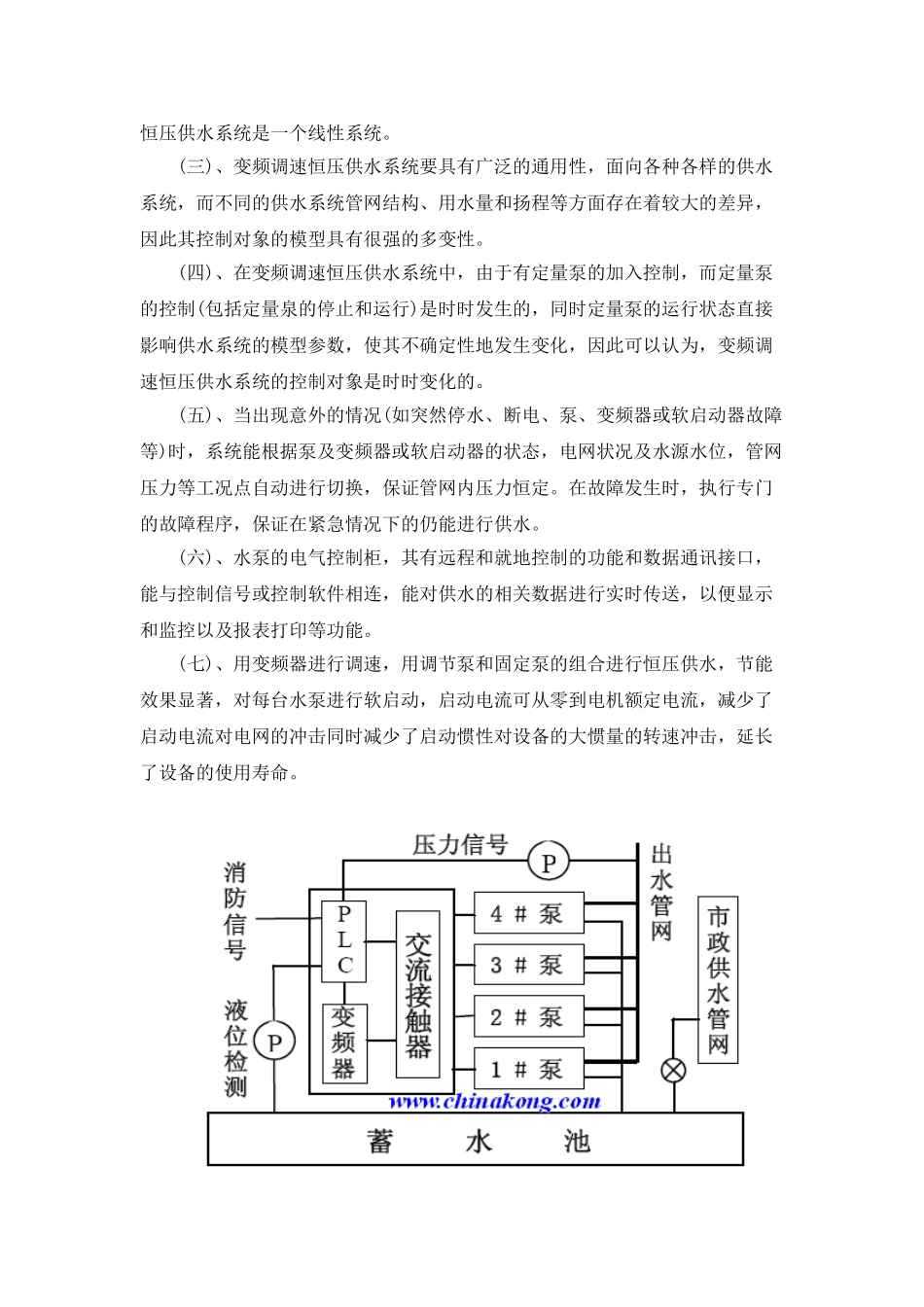

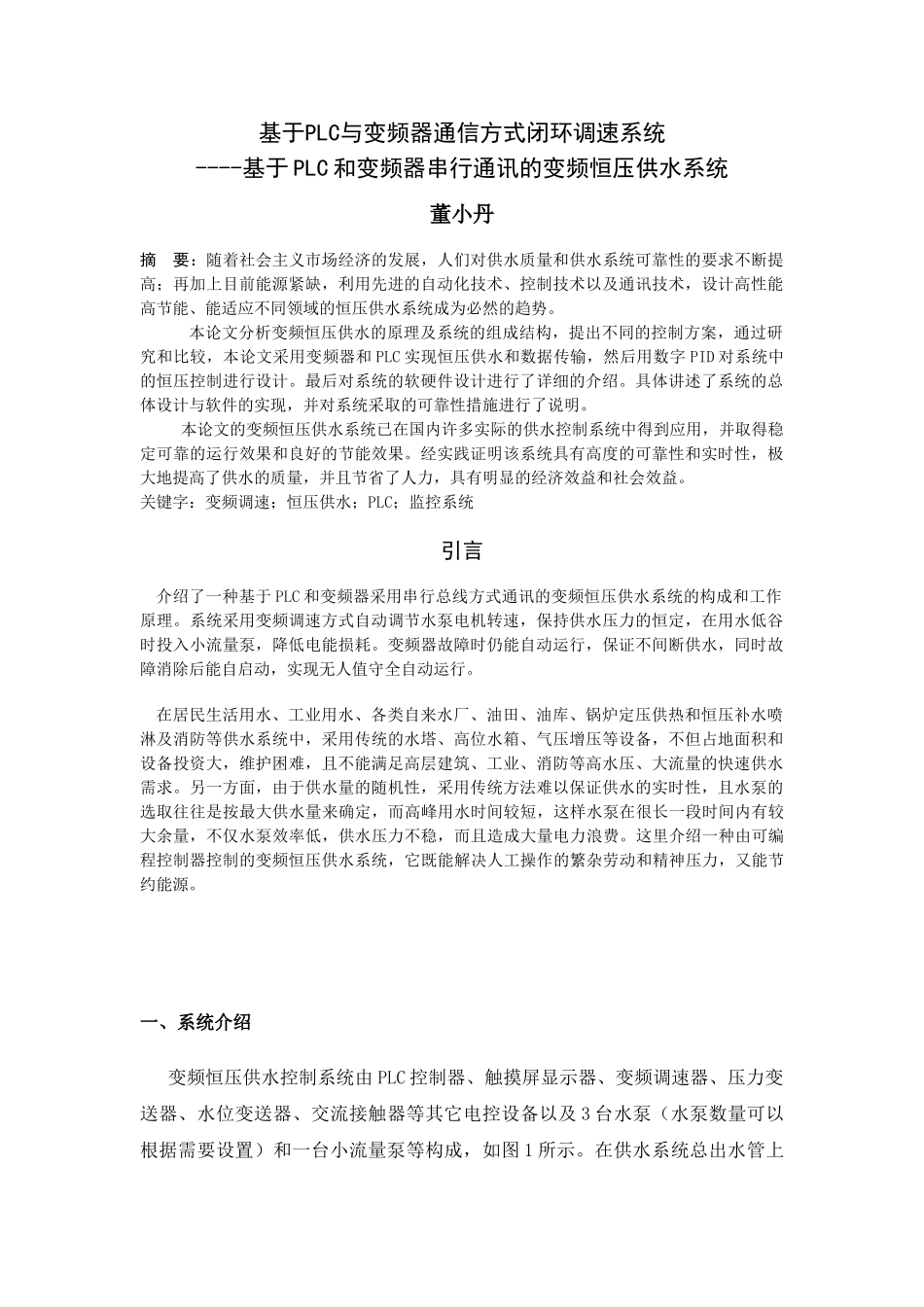

基于PLC与变频器通信方式闭环调速系统----基于PLC和变频器串行通讯的变频恒压供水系统董小丹摘要：随着社会主义市场经济的发展，人们对供水质量和供水系统可靠性的要求不断提高；再加上目前能源紧缺，利用先进的自动化技术、控制技术以及通讯技术，设计高性能高节能、能适应不同领域的恒压供水系统成为必然的趋势。本论文分析变频恒压供水的原理及系统的组成结构，提出不同的控制方案，通过研究和比较，本论文采用变频器和PLC实现恒压供水和数据传输，然后用数字PID对系统中的恒压控制进行设计。最后对系统的软硬件设计进行了详细的介绍。具体讲述了系统的总体设计与软件的实现，并对系统采取的可靠性措施进行了说明。本论文的变频恒压供水系统已在国内许多实际的供水控制系统中得到应用，并取得稳定可靠的运行效果和良好的节能效果。经实践证明该系统具有高度的可靠性和实时性，极大地提高了供水的质量，并且节省了人力，具有明显的经济效益和社会效益。关键字：变频调速；恒压供水；PLC；监控系统引言介绍了一种基于PLC和变频器采用串行总线方式通讯的变频恒压供水系统的构成和工作原理。系统采用变频调速方式自动调节水泵电机转速，保持供水压力的恒定，在用水低谷时投入小流量泵，降低电能损耗。变频器故障时仍能自动运行，保证不间断供水，同时故障消除后能自启动，实现无人值守全自动运行。在居民生活用水、工业用水、各类自来水厂、油田、油库、锅炉定压供热和恒压补水喷淋及消防等供水系统中，采用传统的水塔、高位水箱、气压增压等设备，不但占地面积和设备投资大，维护困难，且不能满足高层建筑、工业、消防等高水压、大流量的快速供水需求。另一方面，由于供水量的随机性，采用传统方法难以保证供水的实时性，且水泵的选取往往是按最大供水量来确定，而高峰用水时间较短，这样水泵在很长一段时间内有较大余量，不仅水泵效率低，供水压力不稳，而且造成大量电力浪费。这里介绍一种由可编程控制器控制的变频恒压供水系统，它既能解决人工操作的繁杂劳动和精神压力，又能节约能源。一、系统介绍变频恒压供水控制系统由PLC控制器、触摸屏显示器、变频调速器、压力变送器、水位变送器、交流接触器等其它电控设备以及3台水泵（水泵数量可以根据需要设置）和一台小流量泵等构成，如图1所示。在供水系统总出水管上安装压力变送器检测出水压力，在蓄水池安装液位变送器，PLC具有模拟量输入检测模块，检测压力变送器和液位变送器输出的4-20mA信号，将检测的压力信号与设定的压力信号经过PID运算后，通过控制变频器的输出频率来调整电动机的转速，保持供水压力的恒定，这样就构成了以设定压力为基准的压力闭环系统；自动检测水池水位信号与设定的水位低限比较，输出水位低报警信号或直接停机。触摸屏显示器可以显示电源电压、电流、变频器输出频率、实际供水压力和设定供水压力和各泵的工作状态等信息；可以通过触摸屏在线修改设定供水压力和控制水泵的运行。该系统还设有多种保护功能，尤其是强电逻辑硬件互锁功能，从而保证正常供水，且可以做到无人值守。随着变频技术的发展和人们对生活饮用水品质要求的不断提高，变频恒压供水系统以其环保、节能和高品质的供水质量等特点，广泛应用于多层住宅小区及高层建筑的生活、消防供水中。变频恒压供水的调速系统可以实现水泵电机无级调速，依据用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，是当今最先进、合理的节能型供水系统。在实际应用中如何充分利用专用变频器内置的各种功能，对合理设计变频恒压供水设备、降低成本、保证产品质量等有着重要意义。变频恒压供水方式与过去的水塔或高位水箱以及气压供水方式相比，不论是设备的投资，运行的经济性，还是系统的稳定性、可靠性、自动化程度等方面都具有无法比拟的优势，而且具有显著的节能效果。目前变频恒压供水系统正向着高可靠性、全数字化微机控制、多品种系列化的方向发展。追求高度智能化、系列化、标准化，是未来供水设备适应城镇建设中成片开发、智能楼宇、网络供水调度和整体规划要求的必然趋势。变频恒压供水系统能适用生活水、工...
