给排水系统安装方案VIP免费

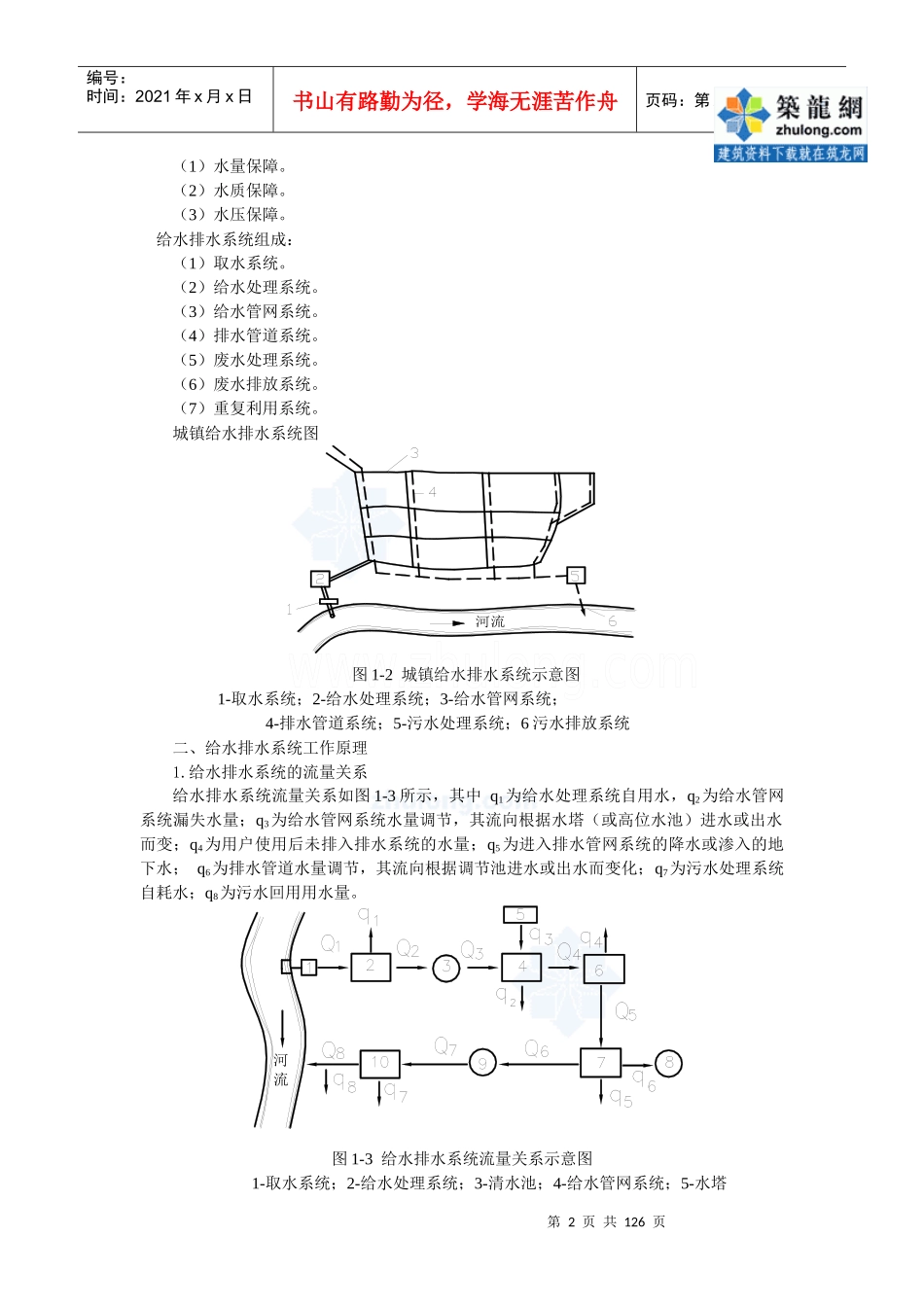

第1页共126页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共126页111EquationChapter1Section1第一章给水排水管道系统概论本章内容：1、给水排水系统的功能与组成2、给水管网系统的类型3、排水体制本章重点：1、给水管网系统的类型及其适用条件2、排水体制及其选择第一节给水排水系统的组成一、给水排水系统的功能与组成给水排水系统是为人们的生活、生产、市政和消防提供用水和废水排除设施的总称。给水排水系统的功能：向各种不同类别的用户供应满足不同需求的水量和水质，同时承担用户排除废水的收集、输送和处理，达到消除废水中污染物质对于人体健康和保护环境的目的。给水系统（watersupplysystem）是保障城市、工矿企业等用水的各项构筑物和输配水管网组成的系统。根据系统的性质不同有四种分类方法：按水源种类，分为地表水（江河、湖泊、水库、海洋等）和地下水（潜水、承压水、泉水等）给水系统；按服务范围，可分为区域给水、城镇给水、工业给水和建筑给水等系统；按供水方式可分为自流系统（重力供水）、水泵供水系统（加压供水）和两者相结合的混合供水系统；按使用目的，可分为生活给水、生产给水和消防给水系统。根据用户使用水的目的，通常将给水分为生活用水、工业生产用水、消防用水和市政用水四大类。废水收集、处理和排放工程设施，称为排水系统（seweragesystem）。根据排水系统所接受的废水的性质和来源不同，废水可分为生活污水、工业废水和雨水三类。给水排水系统的功能和组成图给水排水系统除以上功能外，还应具有以下三项主要功能：取水设施给水处理设施居民生活用水公共设施用水市政用水城市消防用水城市污水管道工业废水处理工业用水企业给水输配城市雨水管道城市污水处理设施废水净化后的处置灌溉农田废水深度处理自然水体回用排放城市给水输配自然降水再生成品水输配第2页共126页第1页共126页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共126页（1）水量保障。（2）水质保障。（3）水压保障。给水排水系统组成：（1）取水系统。（2）给水处理系统。（3）给水管网系统。（4）排水管道系统。（5）废水处理系统。（6）废水排放系统。（7）重复利用系统。城镇给水排水系统图图1-2城镇给水排水系统示意图1-取水系统；2-给水处理系统；3-给水管网系统；4-排水管道系统；5-污水处理系统；6污水排放系统二、给水排水系统工作原理1.给水排水系统的流量关系给水排水系统流量关系如图1-3所示，其中q1为给水处理系统自用水，q2为给水管网系统漏失水量；q3为给水管网系统水量调节，其流向根据水塔（或高位水池）进水或出水而变；q4为用户使用后未排入排水系统的水量；q5为进入排水管网系统的降水或渗入的地下水；q6为排水管道水量调节，其流向根据调节池进水或出水而变化；q7为污水处理系统自耗水；q8为污水回用用水量。图1-3给水排水系统流量关系示意图1-取水系统；2-给水处理系统；3-清水池；4-给水管网系统；5-水塔河流河流第3页共126页第2页共126页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共126页6-用户；7-排水管道系统；8-调节池；9-均和池；10-污水处理系统清水池是用来调节给水处理水量与管网中的用水量之差。调节池和均和池是用来调节排水管道和污水处理厂之间的流量差，排水调节池（均和池）还具有均和水质的作用，以降低因污染物随时间变化造成的处理困难。2.给水排水系统的水质关系3.给水排水系统的水压关系（1）全重力供水（2）一级加压供水（3）二级加压供水（4）多级加压供水第二节给水排水管道系统的功能与特点1、给水管道系统和排水管道系统均应具有以下功能：水量输送2.水量调节3.水压调节2、给水排水管道系统的功能与特点具有一般网络的特点：如：分散性、扩展性等，同时又具有自身的特点，如隐蔽性。第三节给水管网系统3.1、给水管网系统的组成给水管网系统一般是由输水管（渠）、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高位水池）等构成。如图1-4（a）、1-4（b）所示。图1-4（a）地表水源给水管道系统示意图图1-4（b）地...
