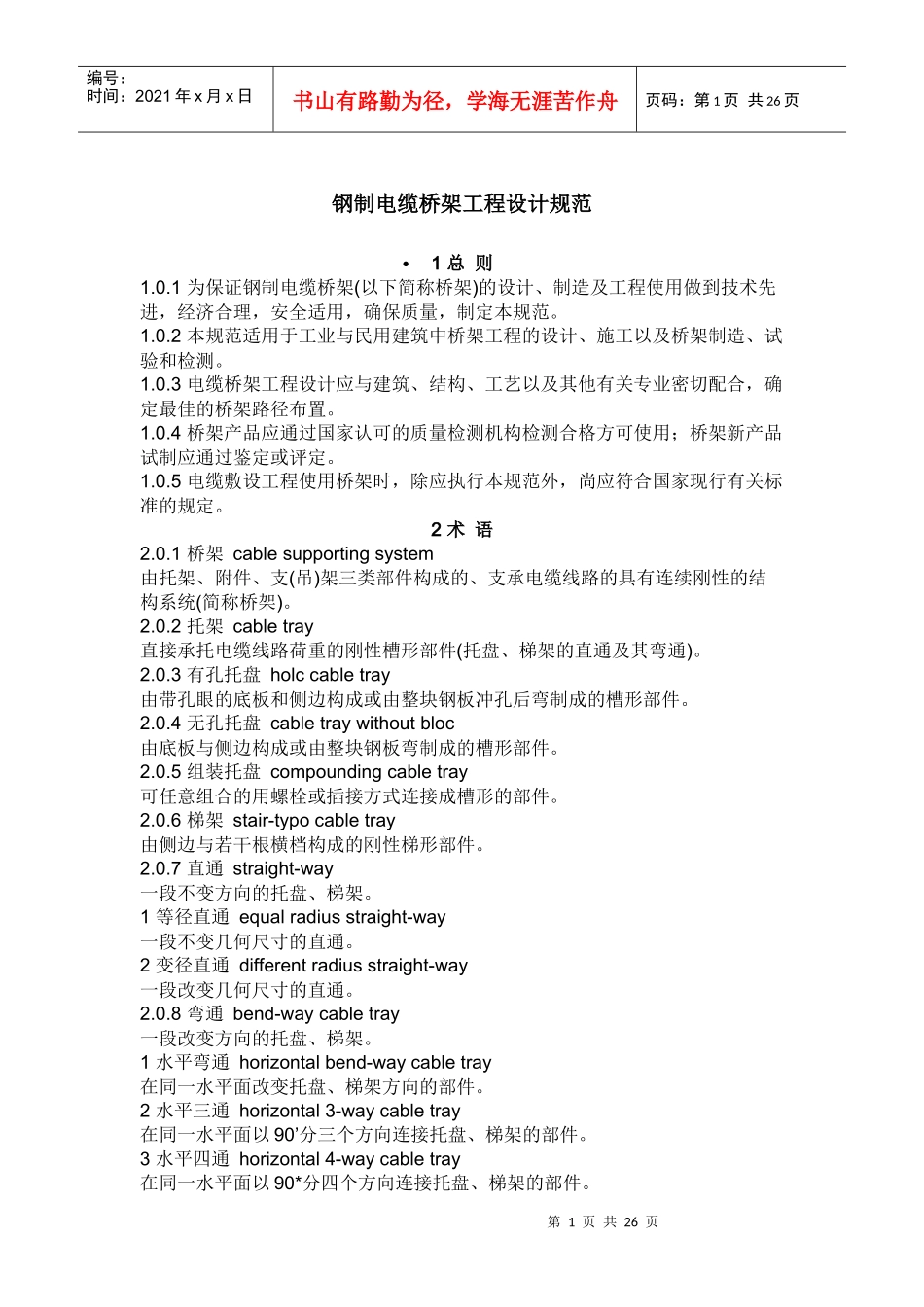

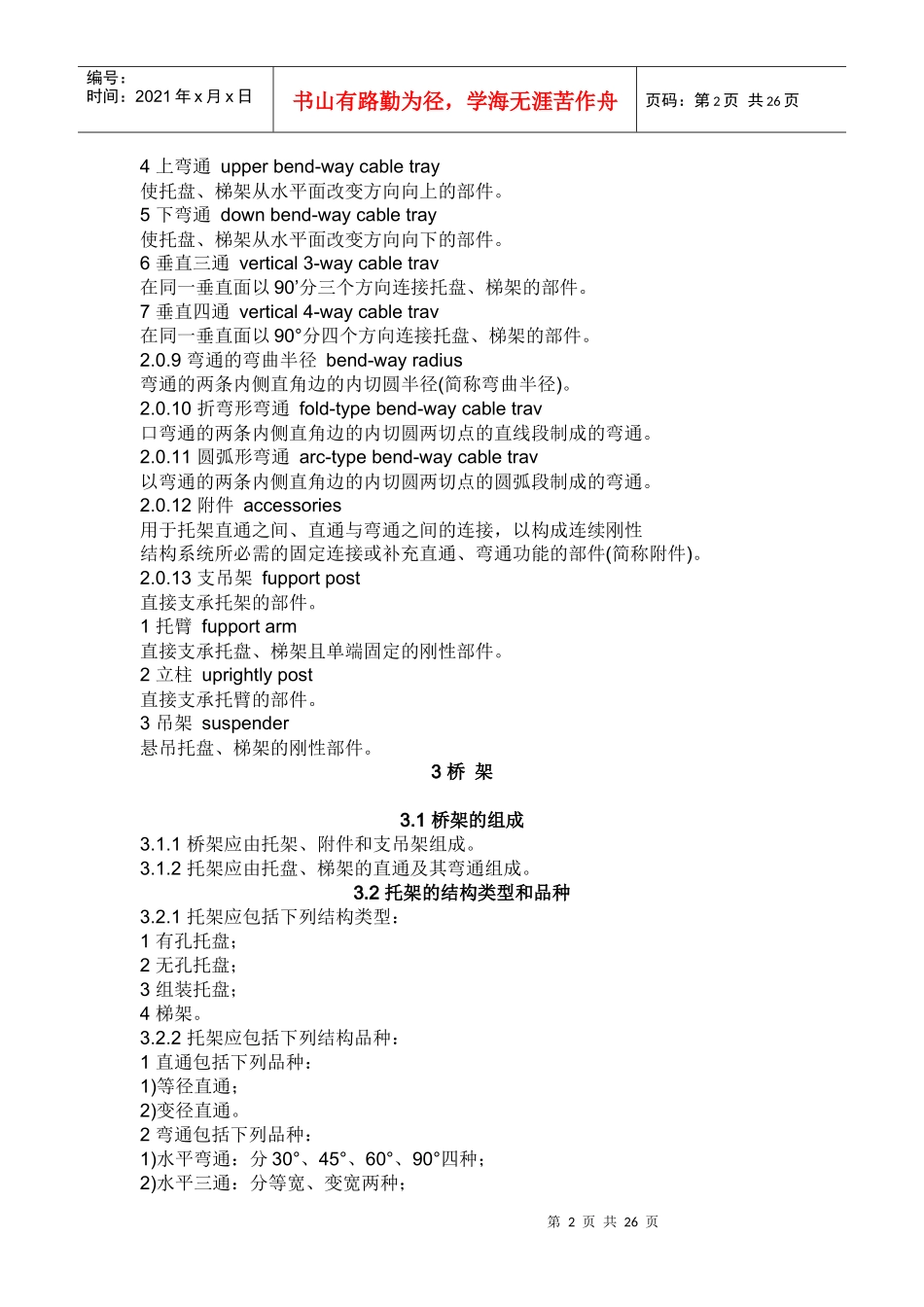

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页钢制电缆桥架工程设计规范1总则1.0.1为保证钢制电缆桥架(以下简称桥架)的设计、制造及工程使用做到技术先进，经济合理，安全适用，确保质量，制定本规范。1.0.2本规范适用于工业与民用建筑中桥架工程的设计、施工以及桥架制造、试验和检测。1.0.3电缆桥架工程设计应与建筑、结构、工艺以及其他有关专业密切配合，确定最佳的桥架路径布置。1.0.4桥架产品应通过国家认可的质量检测机构检测合格方可使用；桥架新产品试制应通过鉴定或评定。1.0.5电缆敷设工程使用桥架时，除应执行本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1桥架cablesupportingsystem由托架、附件、支(吊)架三类部件构成的、支承电缆线路的具有连续刚性的结构系统(简称桥架)。2.0.2托架cabletray直接承托电缆线路荷重的刚性槽形部件(托盘、梯架的直通及其弯通)。2.0.3有孔托盘holccabletray由带孔眼的底板和侧边构成或由整块钢板冲孔后弯制成的槽形部件。2.0.4无孔托盘cabletraywithoutbloc由底板与侧边构成或由整块钢板弯制成的槽形部件。2.0.5组装托盘compoundingcabletray可任意组合的用螺栓或插接方式连接成槽形的部件。2.0.6梯架stair-typocabletray由侧边与若干根横档构成的刚性梯形部件。2.0.7直通straight-way一段不变方向的托盘、梯架。1等径直通equalradiusstraight-way一段不变几何尺寸的直通。2变径直通differentradiusstraight-way一段改变几何尺寸的直通。2.0.8弯通bend-waycabletray一段改变方向的托盘、梯架。1水平弯通horizontalbend-waycabletray在同一水平面改变托盘、梯架方向的部件。2水平三通horizontal3-waycabletray在同一水平面以90’分三个方向连接托盘、梯架的部件。3水平四通horizontal4-waycabletray在同一水平面以90*分四个方向连接托盘、梯架的部件。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页4上弯通upperbend-waycabletray使托盘、梯架从水平面改变方向向上的部件。5下弯通downbend-waycabletray使托盘、梯架从水平面改变方向向下的部件。6垂直三通vertical3-waycabletrav在同一垂直面以90’分三个方向连接托盘、梯架的部件。7垂直四通vertical4-waycabletrav在同一垂直面以90°分四个方向连接托盘、梯架的部件。2.0.9弯通的弯曲半径bend-wayradius弯通的两条内侧直角边的内切圆半径(简称弯曲半径)。2.0.10折弯形弯通fold-typebend-waycabletrav口弯通的两条内侧直角边的内切圆两切点的直线段制成的弯通。2.0.11圆弧形弯通arc-typebend-waycabletrav以弯通的两条内侧直角边的内切圆两切点的圆弧段制成的弯通。2.0.12附件accessories用于托架直通之间、直通与弯通之间的连接，以构成连续刚性结构系统所必需的固定连接或补充直通、弯通功能的部件(简称附件)。2.0.13支吊架fupportpost直接支承托架的部件。1托臂fupportarm直接支承托盘、梯架且单端固定的刚性部件。2立柱uprightlypost直接支承托臂的部件。3吊架suspender悬吊托盘、梯架的刚性部件。3桥架3.1桥架的组成3.1.1桥架应由托架、附件和支吊架组成。3.1.2托架应由托盘、梯架的直通及其弯通组成。3.2托架的结构类型和品种3.2.1托架应包括下列结构类型：1有孔托盘；2无孔托盘；3组装托盘；4梯架。3.2.2托架应包括下列结构品种：1直通包括下列品种：1)等径直通；2)变径直通。2弯通包括下列品种：1)水平弯通：分30°、45°、60°、90°四种；2)水平三通：分等宽、变宽两种；第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页3)水平四通：分等宽、变宽两种；4)上弯通：分30°、45°、60°、90°四种；5)下弯通：分30°、45°、60°、90°四种；6)垂直三通：分等宽、变宽两种；7)垂直四通：分等宽、变宽两种。3.3附件3.3.1桥架应包括下列附件：1直线连接板；2铰链连接板，分水平式、垂直式两种；3连续铰接板；4变宽连接板；5变高连接板；6伸缩连接板；7转弯连接板；8上下连接板，分30°、45°、60°、90°四种；9盖板；10隔...
