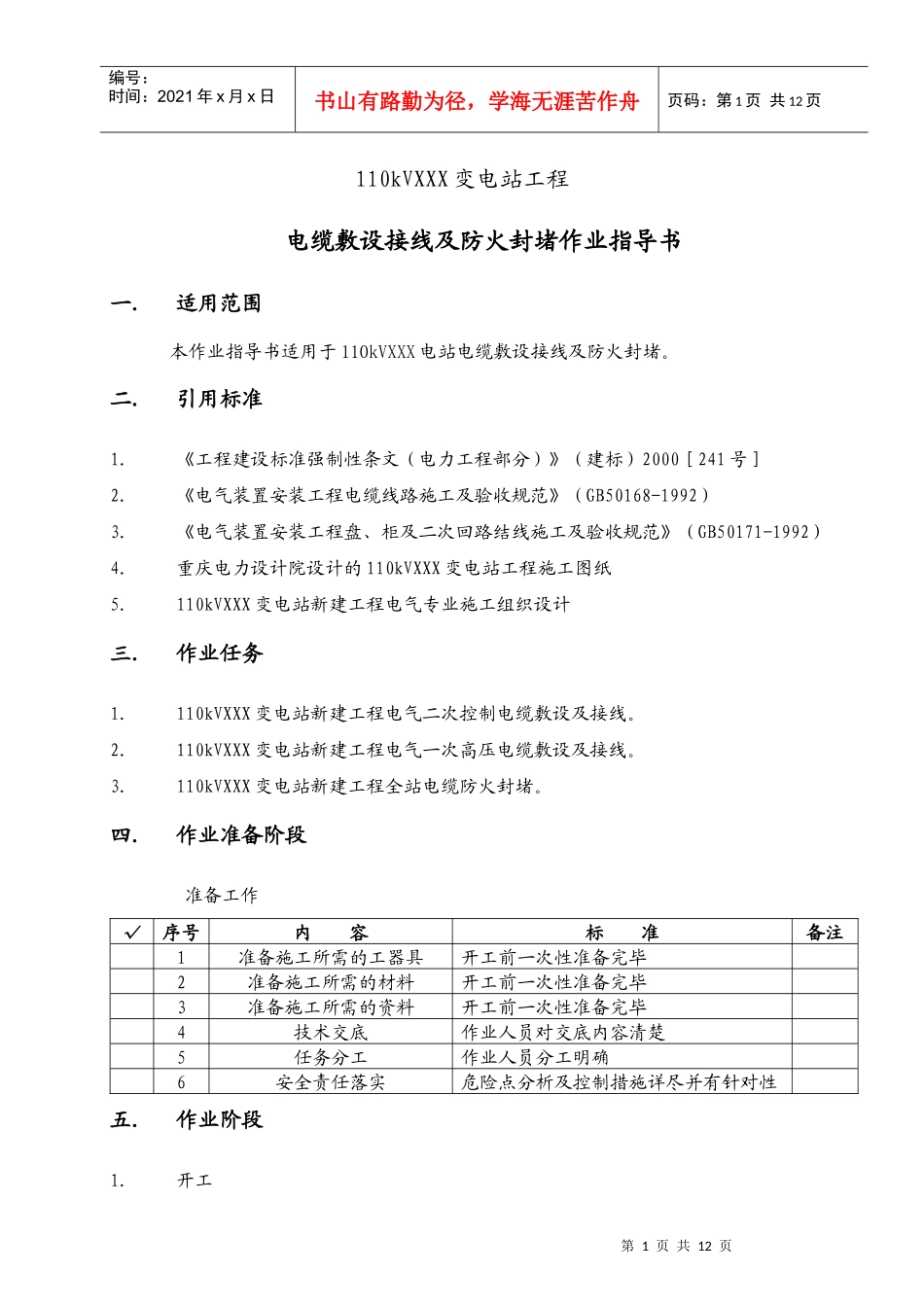

110kVXXX变电站电缆敷设接线及防火封堵作业指导书XXXXXXX2008年8月目录一.适用范围...........................................................................................1二.引用标准...........................................................................................1三.作业任务...........................................................................................1四.作业准备阶段...................................................................................1五.作业阶段...........................................................................................1六.安全文明要求及危险点控制措施...................................................3七.质量要求及控制措施.......................................................................9第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页110kVXXX变电站工程电缆敷设接线及防火封堵作业指导书一.适用范围本作业指导书适用于110kVXXX电站电缆敷设接线及防火封堵。二.引用标准1.《工程建设标准强制性条文(电力工程部分)》(建标)2000[241号]2.《电气装置安装工程电缆线路施工及验收规范》(GB50168-1992)3.《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-1992)4.重庆电力设计院设计的110kVXXX变电站工程施工图纸5.110kVXXX变电站新建工程电气专业施工组织设计三.作业任务1.110kVXXX变电站新建工程电气二次控制电缆敷设及接线。2.110kVXXX变电站新建工程电气一次高压电缆敷设及接线。3.110kVXXX变电站新建工程全站电缆防火封堵。四.作业准备阶段准备工作√序号内容标准备注1准备施工所需的工器具开工前一次性准备完毕2准备施工所需的材料开工前一次性准备完毕3准备施工所需的资料开工前一次性准备完毕4技术交底作业人员对交底内容清楚5任务分工作业人员分工明确6安全责任落实危险点分析及控制措施详尽并有针对性五.作业阶段1.开工第2页共12页第1页共12页Y准备、交底人员就位过程自检锯切电缆挂临时电缆牌阶段性整理任务自检架电缆盘敷设电缆结束NNY编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页√序号内容1技术负责人到现场交待作业指导书及安全措施后施工人员签字。2核对设备名称及作业范围。3根据现场实际情况及相关规定合理布置工器具及材料。2.流程作业图电缆敷设作业流程图第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页电缆接线施工流程图3.作业步骤电缆整理过程自检分芯作头校线剥切内护套结束NY剥切外护层排线接线YNYNYNYNYNYNYN准备、交底第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页3.1电缆敷设施工方法a.人员分配:直线段每隔6~8米设1人;转弯处两侧各设1人;穿过平台、楼板、墙的上下或前后各设1人;电缆穿管时两端各设1人,当管子过长或电缆过大时,增设1~2人;电缆盘设3~4人。b.架电缆盘:电缆盘用架盘支架支起,架起不同规格的数盘电缆,以缩短倒盘时间。电缆盘架起后,其挡板边缘离地面的距离不得小于100mm。c.敷设电缆:(1).指挥以吹哨为行动指令,转弯多或路径长的线路应分段指挥,以引出端为主传达动作命令。全线听从指挥,应同时用力或停止。(2).遇转弯或穿管时,应先将电缆甩出一定长度的大弯,再往前拉。(3).对于弱电及低压电平信号电缆,特别是需抗干扰的信号电缆,不得与强电回路电缆敷设在同一根保护管内。(4).敷设电缆时,电缆应从电缆盘的上方引出,引出端头的铠装如有松弛,应用绑线绑紧。(5).电缆盘的转动速度与牵引速度应很好配合,每次牵引的电缆长度不宜过长,以免在地上拖拉。(6).敷设电缆时,如果发现电缆支架不能满足敷设要求,可以用木方、砖块、钢筋等架设临时支架,但临时支架的固定位置必须和以后的永久支架一致,以免以后给加装永久支架带来困难,且工艺无法保证。(7).当电缆需要从沟的一侧向另外一侧...
