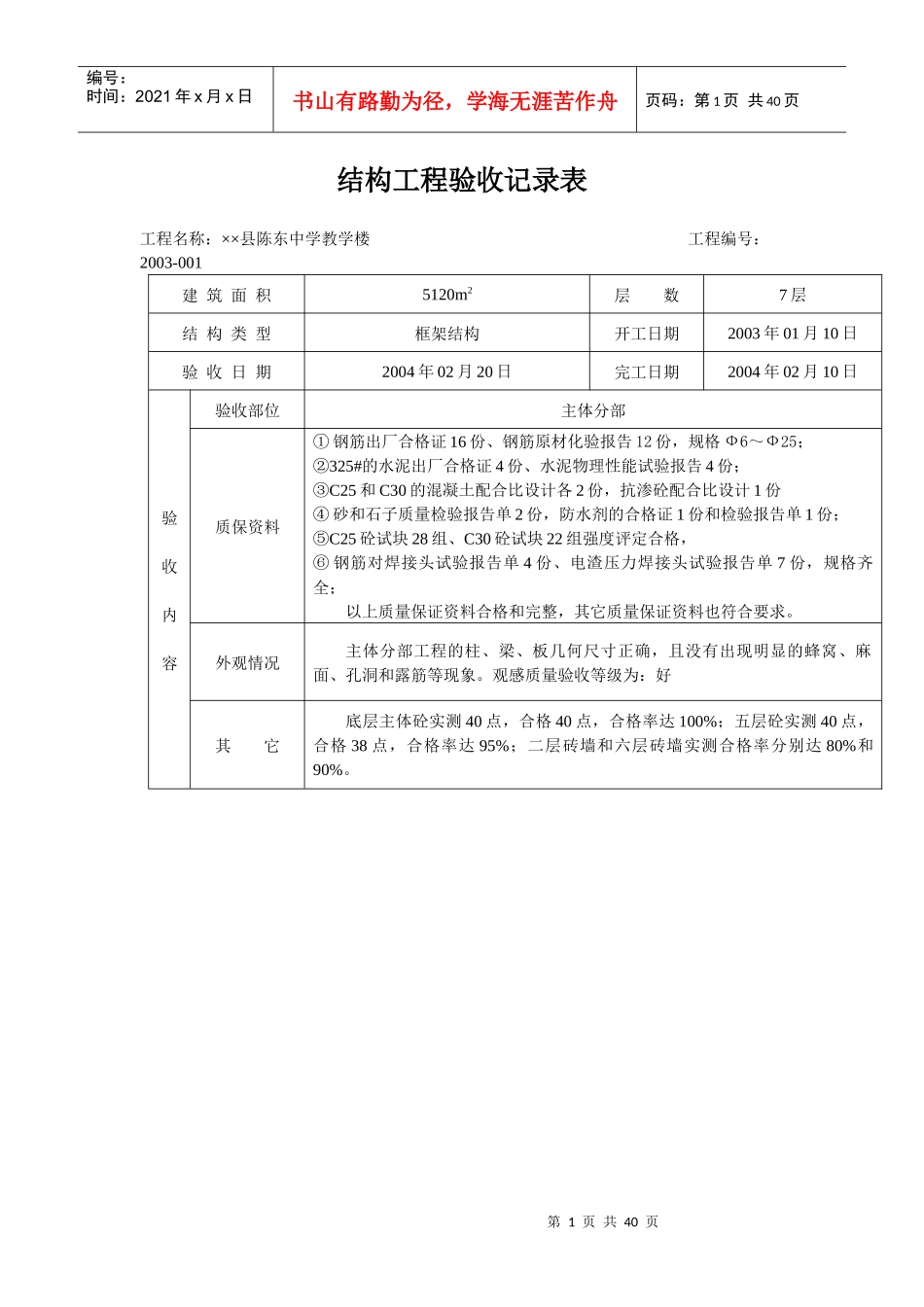

第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页结构工程验收记录表工程名称：××县陈东中学教学楼工程编号：2003-001建筑面积5120m2层数7层结构类型框架结构开工日期2003年01月10日验收日期2004年02月20日完工日期2004年02月10日验收内容验收部位主体分部质保资料①钢筋出厂合格证16份、钢筋原材化验报告12份，规格Ф6～Ф25；325#②的水泥出厂合格证4份、水泥物理性能试验报告4份；C25③和C30的混凝土配合比设计各2份，抗渗砼配合比设计1份④砂和石子质量检验报告单2份，防水剂的合格证1份和检验报告单1份；C25⑤砼试块28组、C30砼试块22组强度评定合格，⑥钢筋对焊接头试验报告单4份、电渣压力焊接头试验报告单7份，规格齐全；以上质量保证资料合格和完整，其它质量保证资料也符合要求。外观情况主体分部工程的柱、梁、板几何尺寸正确，且没有出现明显的蜂窝、麻面、孔洞和露筋等现象。观感质量验收等级为：好其它底层主体砼实测40点，合格40点，合格率达100%；五层砼实测40点，合格38点，合格率达95%；二层砖墙和六层砖墙实测合格率分别达80%和90%。第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页施工单位自评：合格项目经理：李小强项目技术负责人：王小全企业技术负责人：林晖喧施工单位（公章）：2004年2月20日监理单位评定：合格总监理工程师：翁小明监理单位（公章）：2004年2月20日注：表格内容要求用碳素墨水填写。质量技术交底记录施工单位：福建省××建筑工程有限公司建设工程名称××市翠园小区交底日期2003年8月18日单位工程名称A号楼记录人张春平交底人林志明接受交底班组林木森参加单位单位代表第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页交底内容：干挂式花岗岩施工交底1根据墙面花岗岩的分格尺寸要求绘制立面分格图，如图a所示，施工时根据分格图在墙面上弹出分格线，并对饰面石料规格下料加工。2当饰面基层为框架而无填充墙时，每隔一段距离设一根竖向主龙骨，如图a中3所示，主龙骨由膨胀螺丝和连接铁件使其与基层墙面或框架梁相连接，主龙骨可以采用槽钢、方钢或角钢等，主龙骨的材料规格，花岗岩石材与基层之间的间隙综合考虑次龙骨的允许跨度通过力学计算而定，当基层为墙面时可以不设主龙骨而将次龙骨直接固定在墙面上。3在每一块花岗岩的横缝上口设一次龙骨(如图b中5所示)，次龙骨与主龙骨之间采用电焊焊接，次龙骨的大小应根据石材规格的大小考虑其上承受的石材重量以及风载等经计算而确定，一般采用Ｌ30×3或Ｌ50×5角钢。4每一块花岗岩的顶端与下端均开设φ5的小孔，如图c所示，花岗岩与次龙骨之间采用连接铁及钢销相连接，如图d中6、7所示，连接铁与次龙骨的连接采用螺栓固结，如图d中9所示，该节点可以使连接件进行前后左右位置的微调，以便调整花岗岩的垂直度与平整度，钢销一般采用φ4的镀锌钢筋或不锈钢，钢销与花岗岩钻孔之间隙可以用环氧树脂或502胶等填堵。5缝隙处理：干挂式花岗岩饰面的板材之间一般留有8～12mm的空隙，在整体墙面安装完毕以后，缝隙用打硅胶封没，图d中12。硅胶的色彩可以根据石材的颜色选定。为使硅胶均匀美观，在打硅胶之前缝内先嵌一条轻质泡沫塑料条作硅胶的背衬。6如在室内墙面上装饰大理石或花岗岩板时，次龙骨可以直接固定在墙面上，这样就可以取消主龙骨，而用膨胀螺栓和连接铁件将次龙骨与基层墙面连接。7为确保整个立面的平整度与垂直度，应在整个立面上下左右挂线拉线安装板材，每安完一块板要仔细检查调整它的垂直度与平整度，在满足要求后才能安装上层板材。8为防止底层板被碰撞破坏或移位，在最底层板与基层的空隙之间可灌300mm高的砂浆或细石砼。9板材之间的板缝打胶是影响美观和防渗漏的关键，所以在打胶前要清除板缝内的灰尘，内衬条均匀，确保硅胶厚度10mm以上，打胶要连续均匀，平面凹进2mm左右，不得使胶打在缝外污染饰面板材的表面。10花岗岩板材的尺寸要根据结构实际尺寸进行分格排布，在下料之前在饰面的基层墙面上(或框架梁柱上)弹出分格线，在分...
