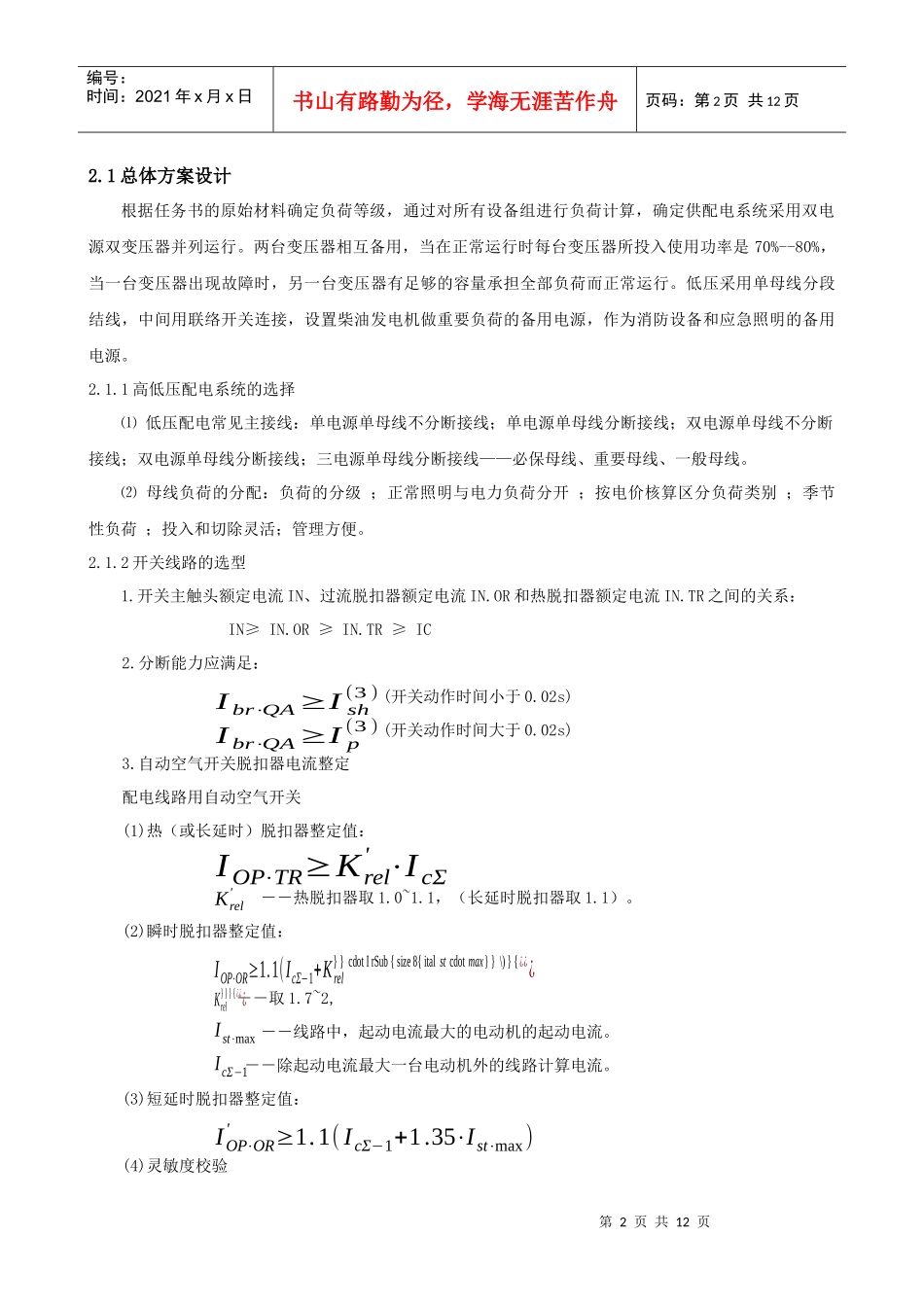

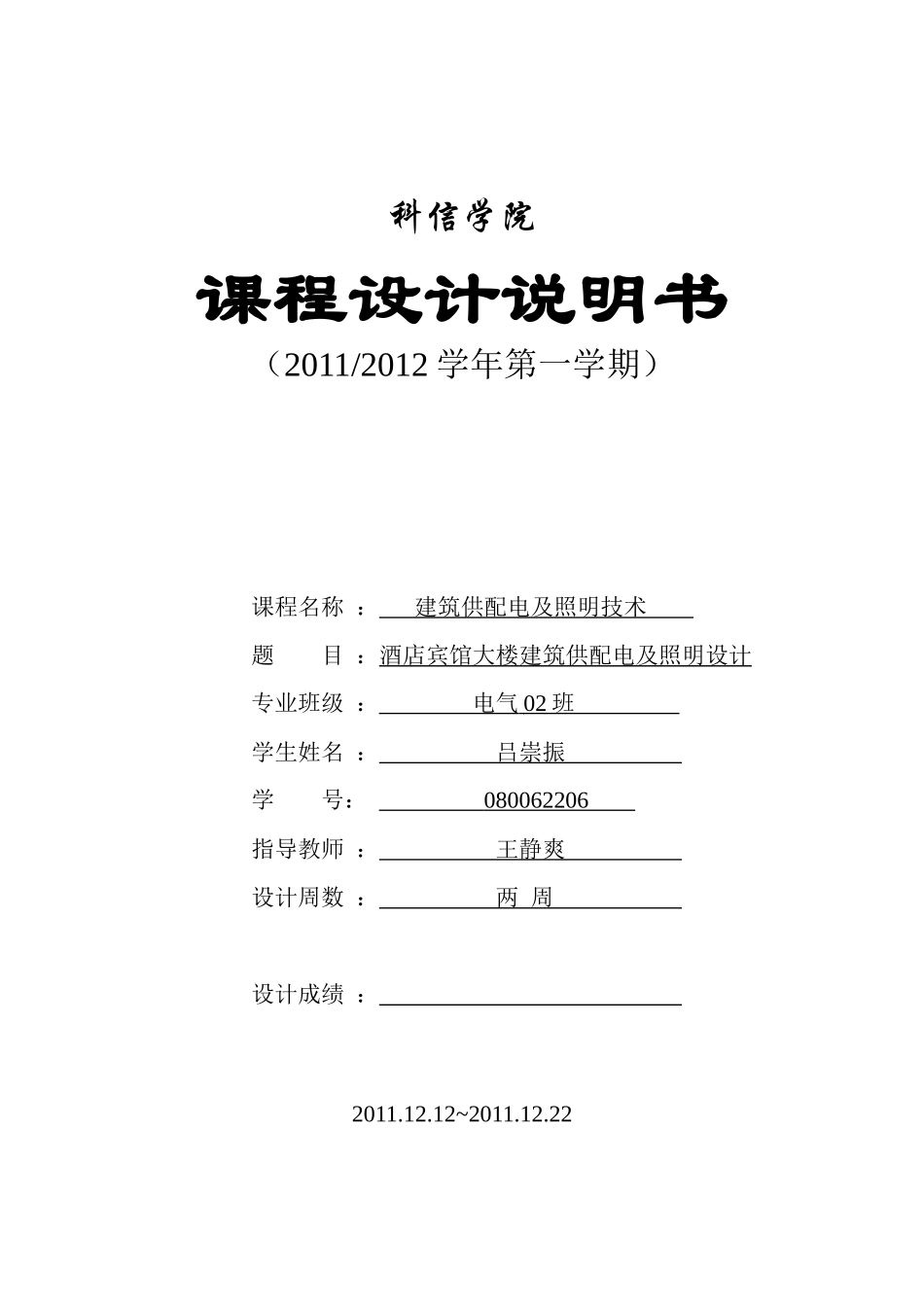

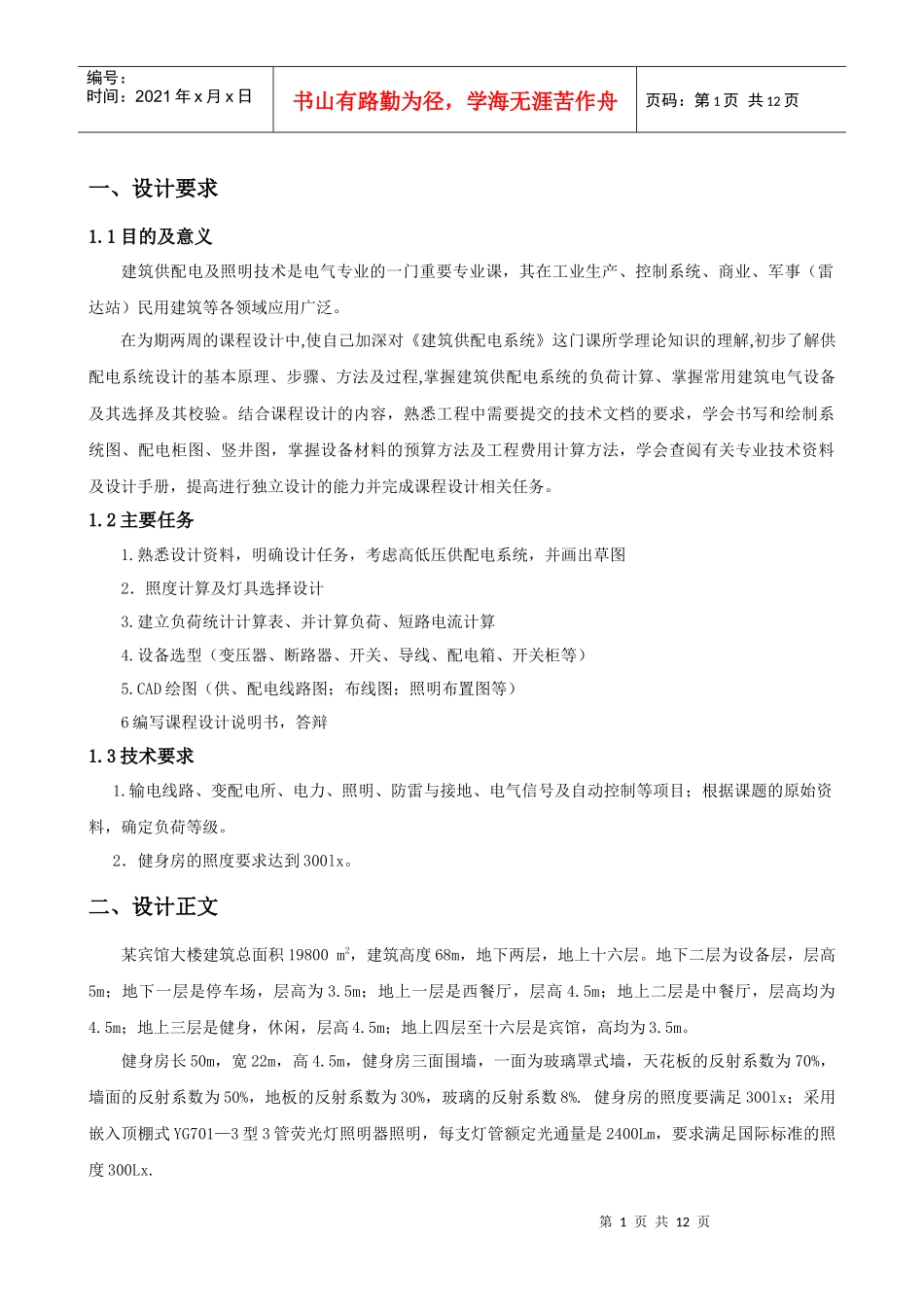

科信学院课程设计说明书（2011/2012学年第一学期）课程名称：建筑供配电及照明技术题目：酒店宾馆大楼建筑供配电及照明设计专业班级：电气02班学生姓名：吕崇振学号：080062206指导教师：王静爽设计周数：两周设计成绩：2011.12.12~2011.12.22第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、设计要求1.1目的及意义建筑供配电及照明技术是电气专业的一门重要专业课，其在工业生产、控制系统、商业、军事（雷达站）民用建筑等各领域应用广泛。在为期两周的课程设计中,使自己加深对《建筑供配电系统》这门课所学理论知识的理解,初步了解供配电系统设计的基本原理、步骤、方法及过程,掌握建筑供配电系统的负荷计算、掌握常用建筑电气设备及其选择及其校验。结合课程设计的内容，熟悉工程中需要提交的技术文档的要求，学会书写和绘制系统图、配电柜图、竖井图，掌握设备材料的预算方法及工程费用计算方法，学会查阅有关专业技术资料及设计手册，提高进行独立设计的能力并完成课程设计相关任务。1.2主要任务1.熟悉设计资料，明确设计任务，考虑高低压供配电系统，并画出草图2．照度计算及灯具选择设计3.建立负荷统计计算表、并计算负荷、短路电流计算4.设备选型（变压器、断路器、开关、导线、配电箱、开关柜等）5.CAD绘图（供、配电线路图；布线图；照明布置图等）6编写课程设计说明书，答辩1.3技术要求1.输电线路、变配电所、电力、照明、防雷与接地、电气信号及自动控制等项目；根据课题的原始资料，确定负荷等级。2．健身房的照度要求达到300lx。二、设计正文某宾馆大楼建筑总面积19800m2，建筑高度68m，地下两层，地上十六层。地下二层为设备层，层高5m；地下一层是停车场，层高为3.5m；地上一层是西餐厅，层高4.5m；地上二层是中餐厅，层高均为4.5m；地上三层是健身，休闲，层高4.5m；地上四层至十六层是宾馆，高均为3.5m。健身房长50m，宽22m，高4.5m，健身房三面围墙，一面为玻璃罩式墙，天花板的反射系数为70%，墙面的反射系数为50%，地板的反射系数为30%，玻璃的反射系数8%.健身房的照度要满足300lx；采用嵌入顶棚式YG701—3型3管荧光灯照明器照明，每支灯管额定光通量是2400Lm，要求满足国际标准的照度300Lx.第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页2.1总体方案设计根据任务书的原始材料确定负荷等级，通过对所有设备组进行负荷计算，确定供配电系统采用双电源双变压器并列运行。两台变压器相互备用，当在正常运行时每台变压器所投入使用功率是70%--80%，当一台变压器出现故障时，另一台变压器有足够的容量承担全部负荷而正常运行。低压采用单母线分段结线，中间用联络开关连接，设置柴油发电机做重要负荷的备用电源，作为消防设备和应急照明的备用电源。2.1.1高低压配电系统的选择⑴低压配电常见主接线：单电源单母线不分断接线；单电源单母线分断接线；双电源单母线不分断接线；双电源单母线分断接线；三电源单母线分断接线——必保母线、重要母线、一般母线。⑵母线负荷的分配：负荷的分级；正常照明与电力负荷分开；按电价核算区分负荷类别；季节性负荷；投入和切除灵活；管理方便。2.1.2开关线路的选型1.开关主触头额定电流IN、过流脱扣器额定电流IN.OR和热脱扣器额定电流IN.TR之间的关系：IN≥IN.OR≥IN.TR≥IC2.分断能力应满足：(开关动作时间小于0.02s)(开关动作时间大于0.02s)3.自动空气开关脱扣器电流整定配电线路用自动空气开关(1)热（或长延时）脱扣器整定值：－－热脱扣器取1.0~1.1，（长延时脱扣器取1.1）。(2)瞬时脱扣器整定值：－－取1.7~2,－－线路中，起动电流最大的电动机的起动电流。－－除起动电流最大一台电动机外的线路计算电流。(3)短延时脱扣器整定值：(4)灵敏度校验Ibr⋅QA≥Ish(3)Ibr⋅QA≥Ip(3)IOP⋅TR≥Krel'⋅IcΣKrel'IOP⋅OR≥1.1(IcΣ−1+Krel}}cdotIrSub{size8{italstcdotmax}}\)}{¿¿¿Krel}}}{¿¿¿Ist⋅maxIcΣ−1IOP⋅OR'≥1.1(IcΣ−1+1.35⋅Ist⋅max)第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦...
