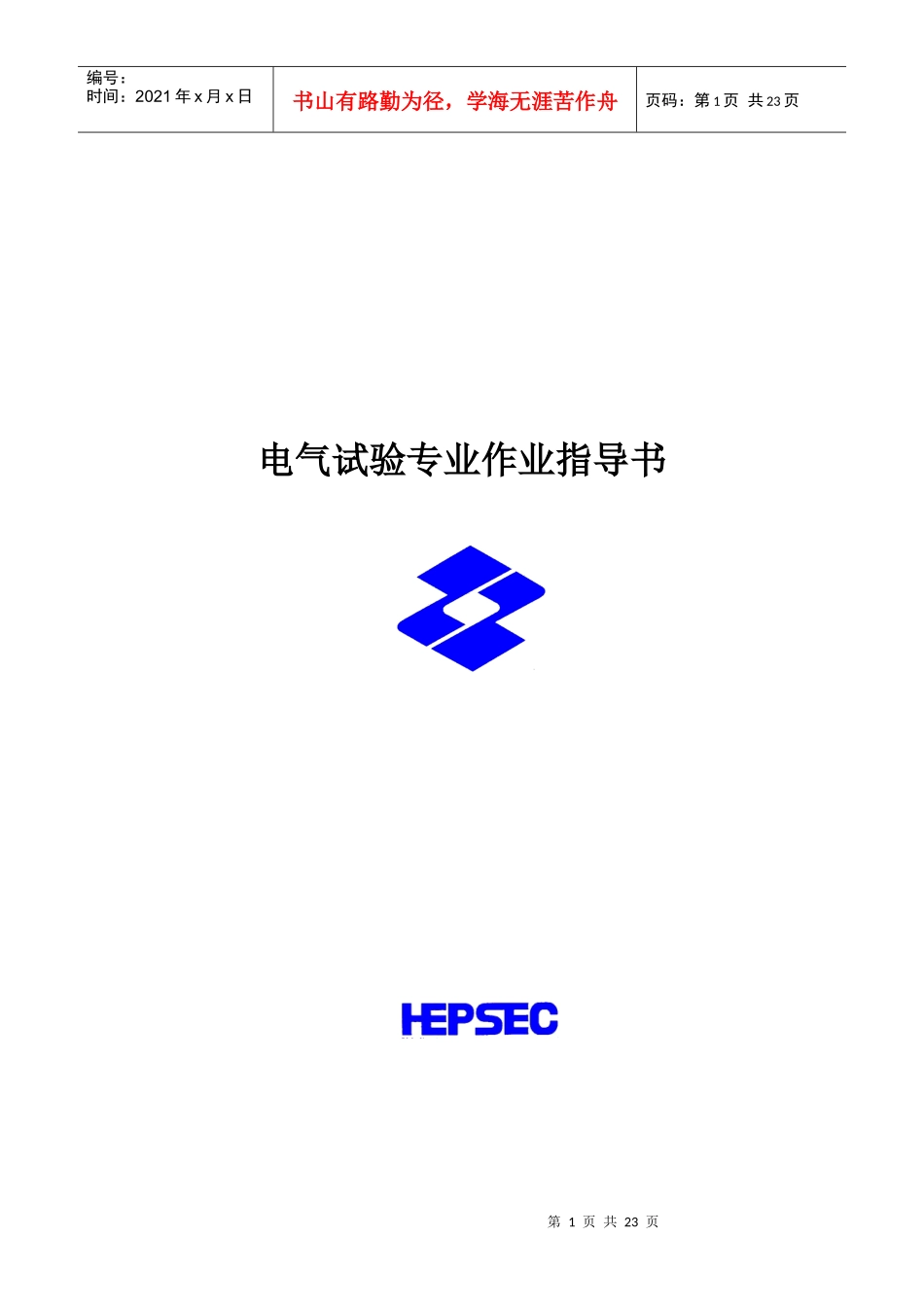

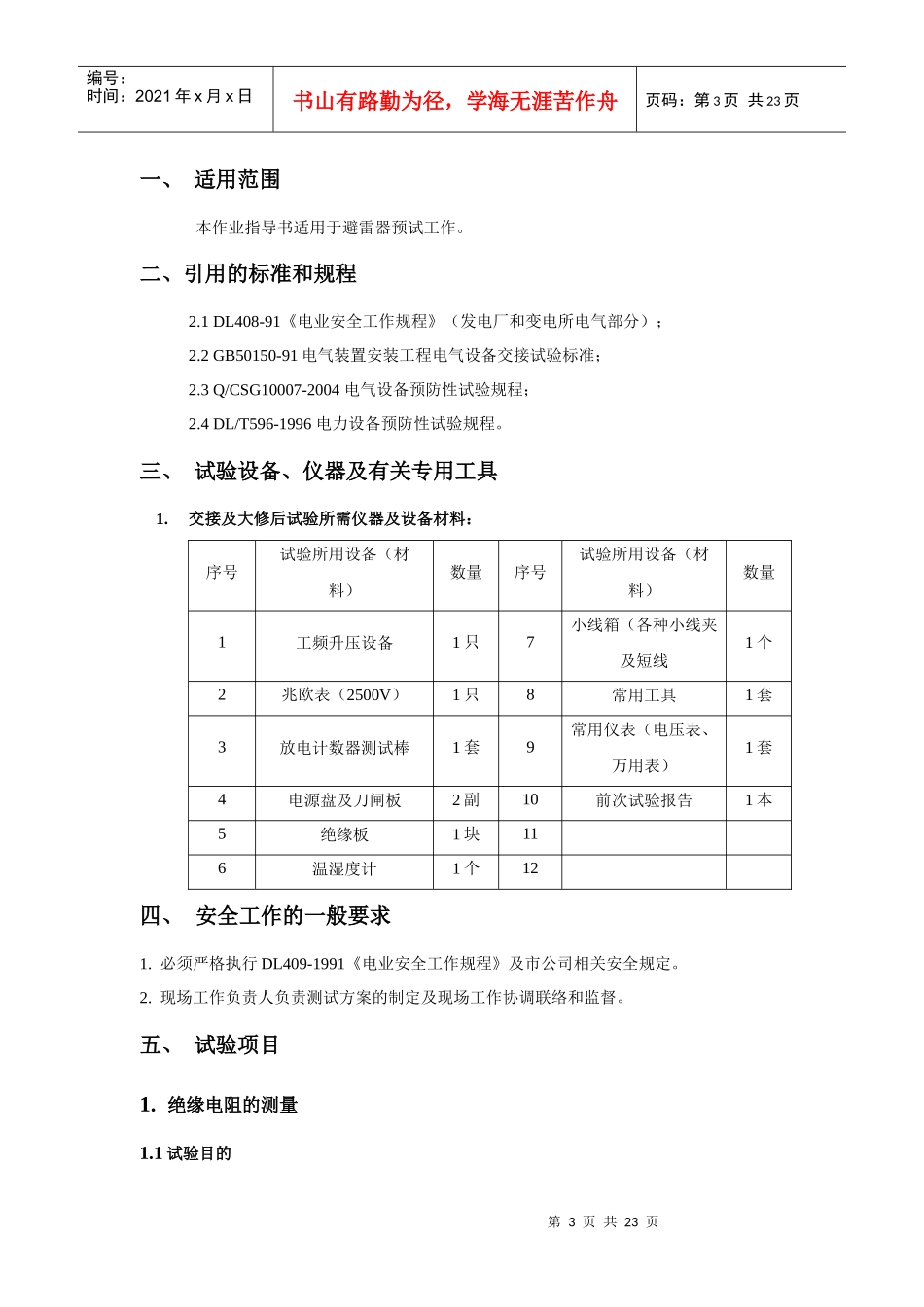

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页电气试验专业作业指导书第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页湖北电力建设第二程公司2011年8月目录1．避雷器电气试验作业指导书2．变压器电气试验作业指导书3．互感器电气试验作业指导书4．开关设备电气试验作业指导书一、避雷器电气试验作业指导书第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页一、适用范围本作业指导书适用于避雷器预试工作。二、引用的标准和规程2.1DL408-91《电业安全工作规程》（发电厂和变电所电气部分）；2.2GB50150-91电气装置安装工程电气设备交接试验标准；2.3Q/CSG10007-2004电气设备预防性试验规程；2.4DL/T596-1996电力设备预防性试验规程。三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1工频升压设备1只7小线箱（各种小线夹及短线1个2兆欧表（2500V）1只8常用工具1套3放电计数器测试棒1套9常用仪表（电压表、万用表）1套4电源盘及刀闸板2副10前次试验报告1本5绝缘板1块116温湿度计1个12四、安全工作的一般要求1.必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。五、试验项目1.绝缘电阻的测量1.1试验目的第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。1.2该项目适用范围110kV及以上避雷器交接试验和预试。1.3试验时使用的仪器35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时应用绝缘棒等工具进行，不得用手碰触放电导线。图1测量避雷器绝缘电阻接线图1.4.2用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。应采用屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。开路时，兆欧表转速达额定转速其指针应指“∞”。然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。1.4.6断开兆欧表后对被试品短接放电并接地。1.4.7测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。1.5影响因素及注意事项1.5.1试品温度一般应在10～40℃之间。第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页1.5.2绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公式。温度换算系数最好以实测决定。例如正常状态下，当设备自运行中停下，在自行冷却过程中，可在不同温度下测量绝缘电阻值，从而求出其温度换算系数。1.6测量结果的判断FS（PBⅡ，LX）型交接时>2500MΩ，FZ（PBC，LD）、FCZ和FCD型等有分流电阻的避雷器，主要应与前一次或同一型式的测量数据进行比较；氧化锌避雷器35kV以上不小于2500MΩ，35kV及以下不小于1000MΩ。底座绝缘电阻不小于100MΩ。2.电导电流和直流1mA下的电压U1mA的测量2.1试验目的试验目的是检查避雷器并联是否受潮、劣化、断裂，以及同相各元件的α系数是否相配；对无串联间隙的金属氧化物避雷器则要求测量直流1mA下的电压及75%该电压下的泄漏电流。2.2该项目适用范围110kV...
