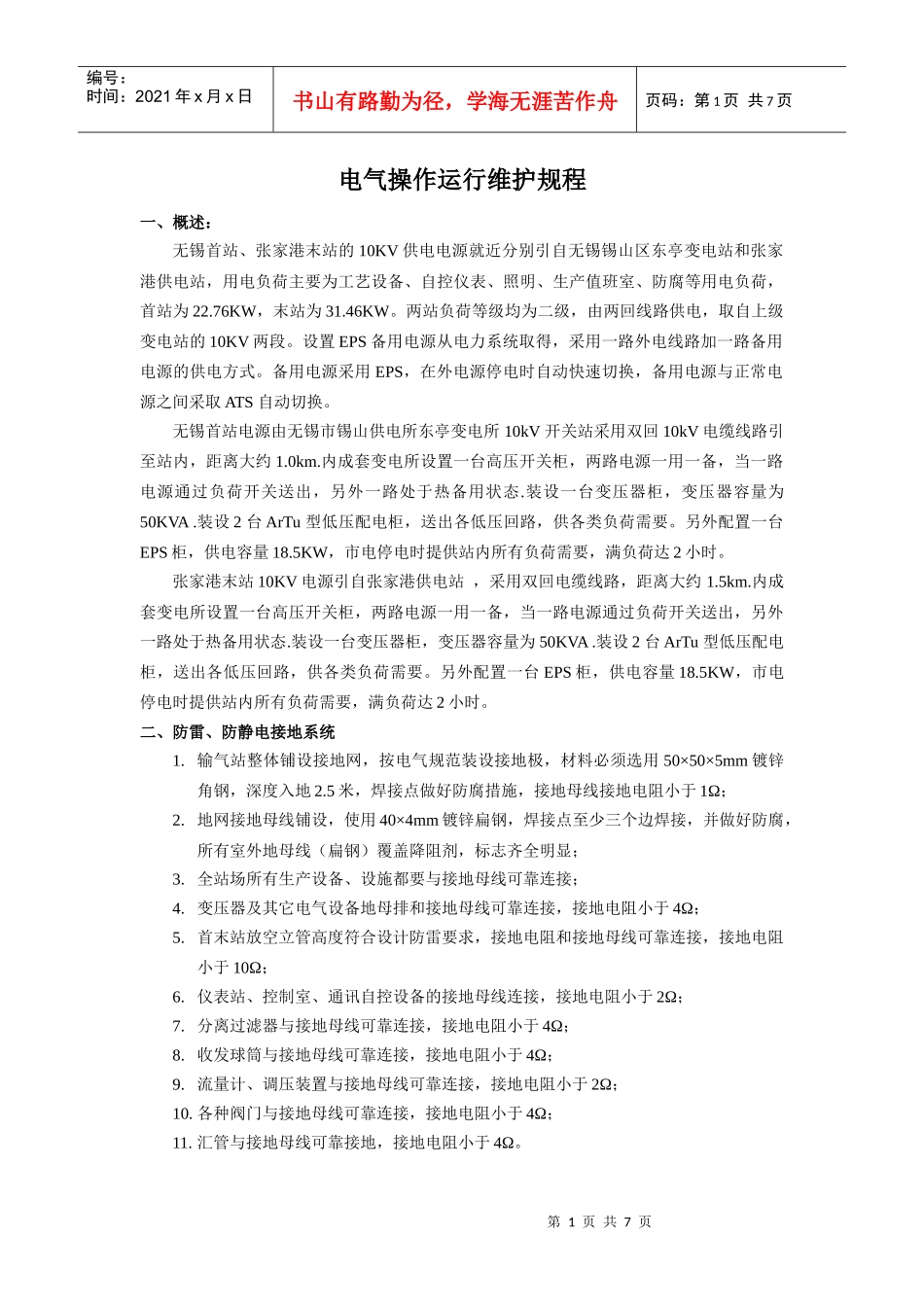

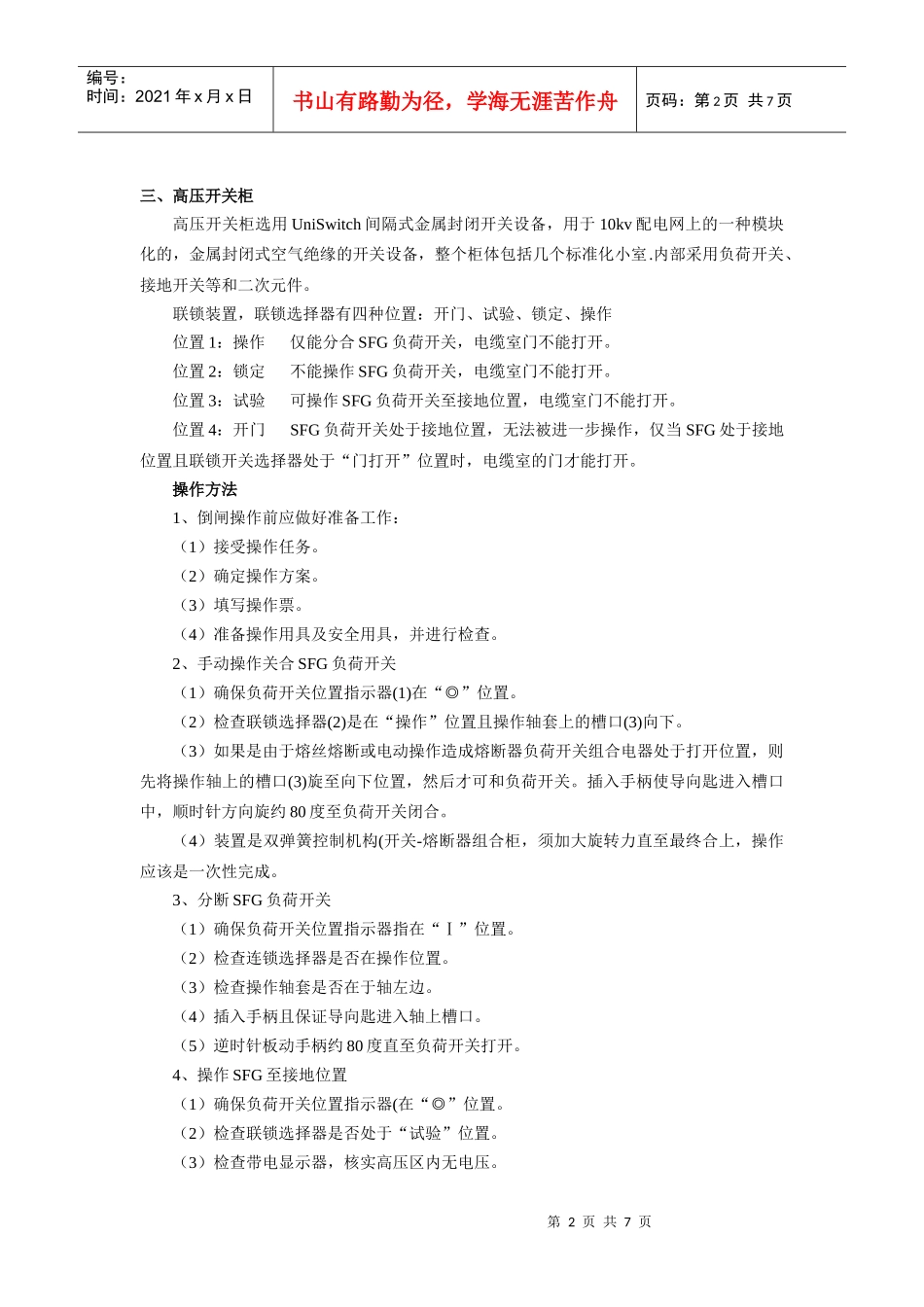

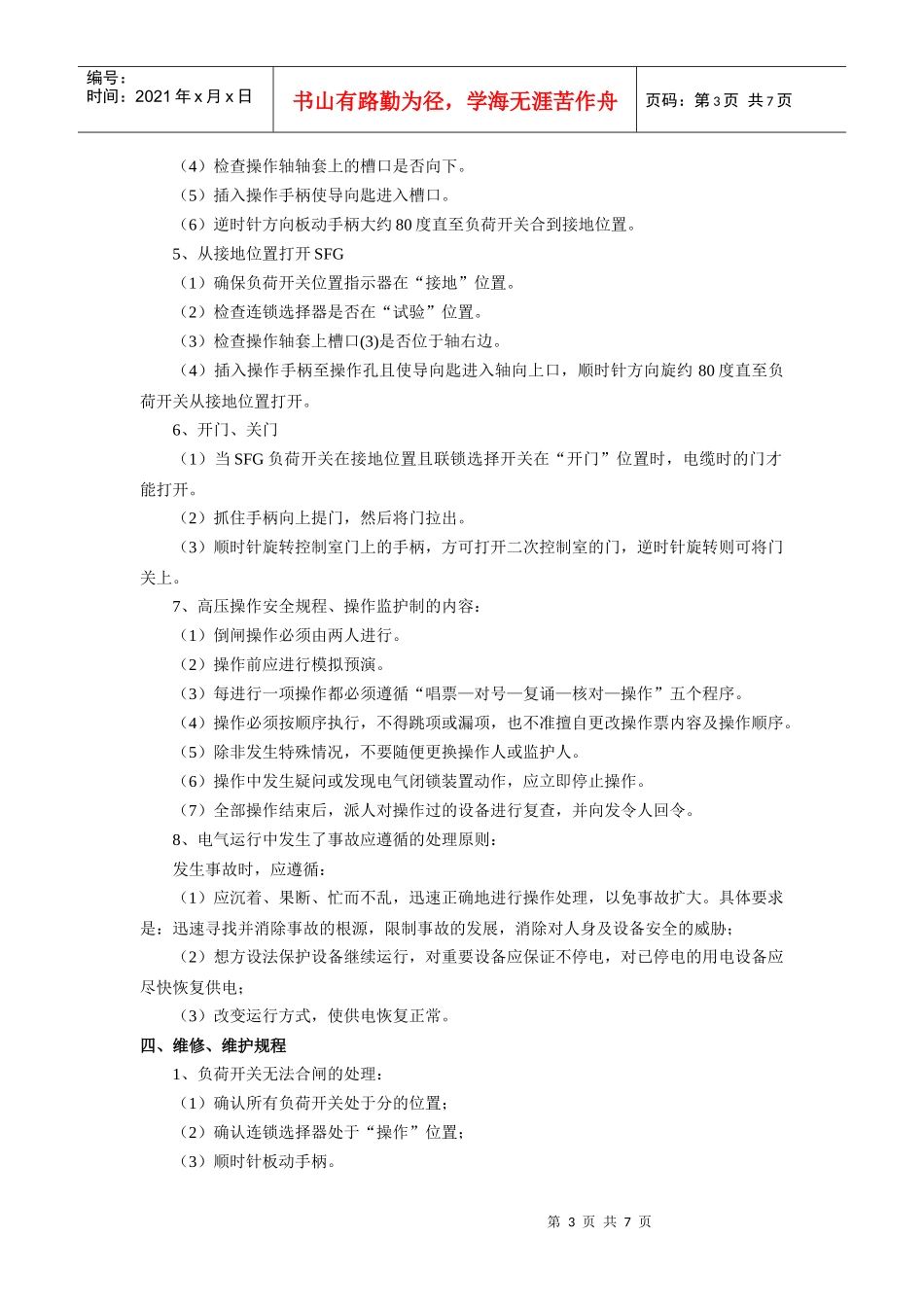

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电气操作运行维护规程一、概述：无锡首站、张家港末站的10KV供电电源就近分别引自无锡锡山区东亭变电站和张家港供电站，用电负荷主要为工艺设备、自控仪表、照明、生产值班室、防腐等用电负荷，首站为22.76KW，末站为31.46KW。两站负荷等级均为二级，由两回线路供电，取自上级变电站的10KV两段。设置EPS备用电源从电力系统取得，采用一路外电线路加一路备用电源的供电方式。备用电源采用EPS，在外电源停电时自动快速切换，备用电源与正常电源之间采取ATS自动切换。无锡首站电源由无锡市锡山供电所东亭变电所10kV开关站采用双回10kV电缆线路引至站内，距离大约1.0km.内成套变电所设置一台高压开关柜，两路电源一用一备，当一路电源通过负荷开关送出，另外一路处于热备用状态.装设一台变压器柜，变压器容量为50KVA.装设2台ArTu型低压配电柜，送出各低压回路，供各类负荷需要。另外配置一台EPS柜，供电容量18.5KW，市电停电时提供站内所有负荷需要，满负荷达2小时。张家港末站10KV电源引自张家港供电站，采用双回电缆线路，距离大约1.5km.内成套变电所设置一台高压开关柜，两路电源一用一备，当一路电源通过负荷开关送出，另外一路处于热备用状态.装设一台变压器柜，变压器容量为50KVA.装设2台ArTu型低压配电柜，送出各低压回路，供各类负荷需要。另外配置一台EPS柜，供电容量18.5KW，市电停电时提供站内所有负荷需要，满负荷达2小时。二、防雷、防静电接地系统1.输气站整体铺设接地网，按电气规范装设接地极，材料必须选用50×50×5mm镀锌角钢，深度入地2.5米，焊接点做好防腐措施，接地母线接地电阻小于1Ω；2.地网接地母线铺设，使用40×4mm镀锌扁钢，焊接点至少三个边焊接，并做好防腐，所有室外地母线（扁钢）覆盖降阻剂，标志齐全明显；3.全站场所有生产设备、设施都要与接地母线可靠连接；4.变压器及其它电气设备地母排和接地母线可靠连接，接地电阻小于4Ω；5.首末站放空立管高度符合设计防雷要求，接地电阻和接地母线可靠连接，接地电阻小于10Ω；6.仪表站、控制室、通讯自控设备的接地母线连接，接地电阻小于2Ω；7.分离过滤器与接地母线可靠连接，接地电阻小于4Ω；8.收发球筒与接地母线可靠连接，接地电阻小于4Ω；9.流量计、调压装置与接地母线可靠连接，接地电阻小于2Ω；10.各种阀门与接地母线可靠连接，接地电阻小于4Ω；11.汇管与接地母线可靠接地，接地电阻小于4Ω。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页三、高压开关柜高压开关柜选用UniSwitch间隔式金属封闭开关设备，用于10kv配电网上的一种模块化的，金属封闭式空气绝缘的开关设备，整个柜体包括几个标准化小室.内部采用负荷开关、接地开关等和二次元件。联锁装置，联锁选择器有四种位置：开门、试验、锁定、操作位置1：操作仅能分合SFG负荷开关，电缆室门不能打开。位置2：锁定不能操作SFG负荷开关，电缆室门不能打开。位置3：试验可操作SFG负荷开关至接地位置，电缆室门不能打开。位置4：开门SFG负荷开关处于接地位置，无法被进一步操作，仅当SFG处于接地位置且联锁开关选择器处于“门打开”位置时，电缆室的门才能打开。操作方法1、倒闸操作前应做好准备工作：（1）接受操作任务。（2）确定操作方案。（3）填写操作票。（4）准备操作用具及安全用具，并进行检查。2、手动操作关合SFG负荷开关（1）确保负荷开关位置指示器(1)在“◎”位置。（2）检查联锁选择器(2)是在“操作”位置且操作轴套上的槽口(3)向下。（3）如果是由于熔丝熔断或电动操作造成熔断器负荷开关组合电器处于打开位置，则先将操作轴上的槽口(3)旋至向下位置，然后才可和负荷开关。插入手柄使导向匙进入槽口中，顺时针方向旋约80度至负荷开关闭合。（4）装置是双弹簧控制机构(开关-熔断器组合柜，须加大旋转力直至最终合上，操作应该是一次性完成。3、分断SFG负荷开关（1）确保负荷开关位置指示器指在“Ⅰ”位置。（2）检查连锁选择器是否在操作位置。（3）检查操作轴套是否在于轴左边。（4）插入...
