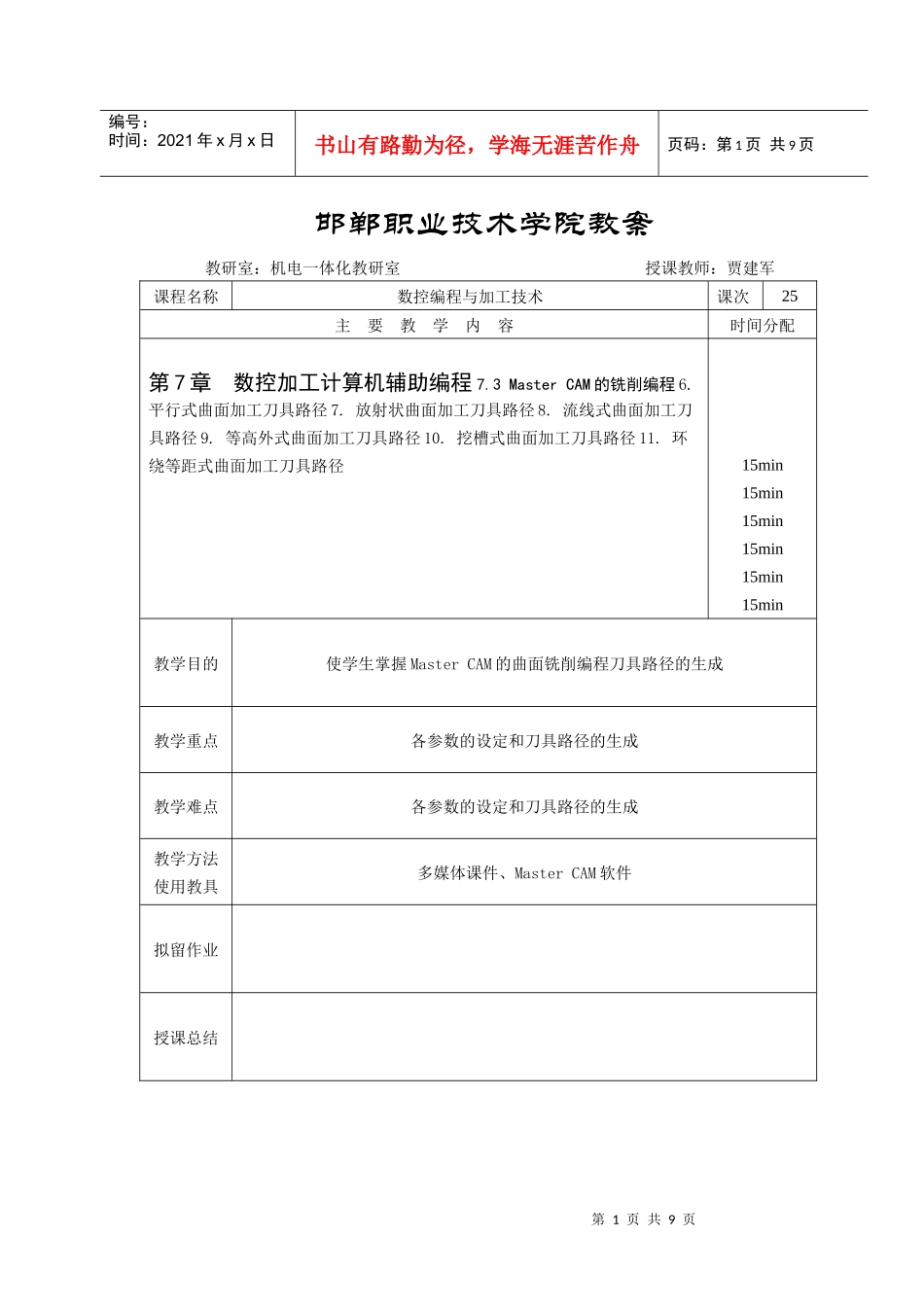

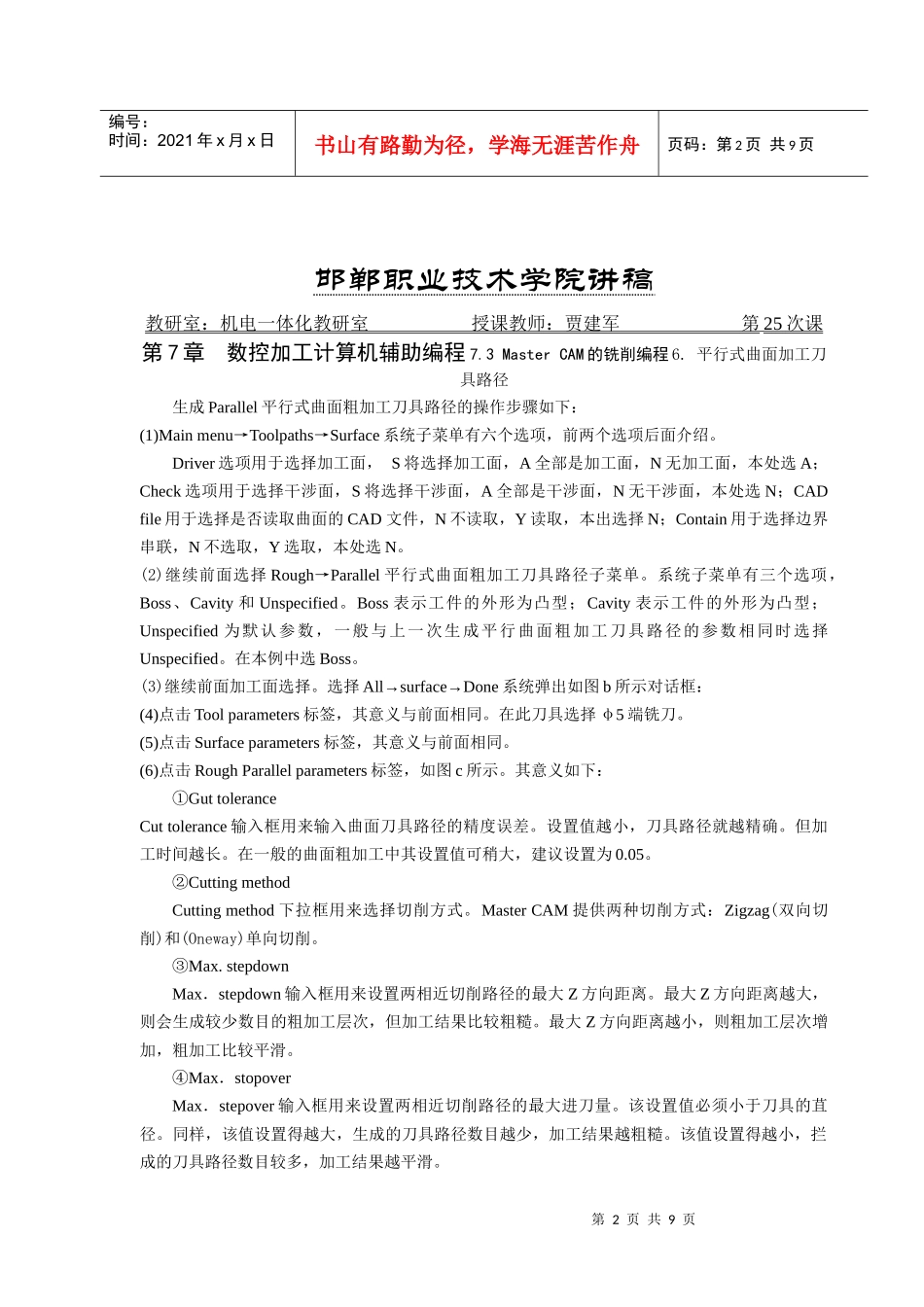

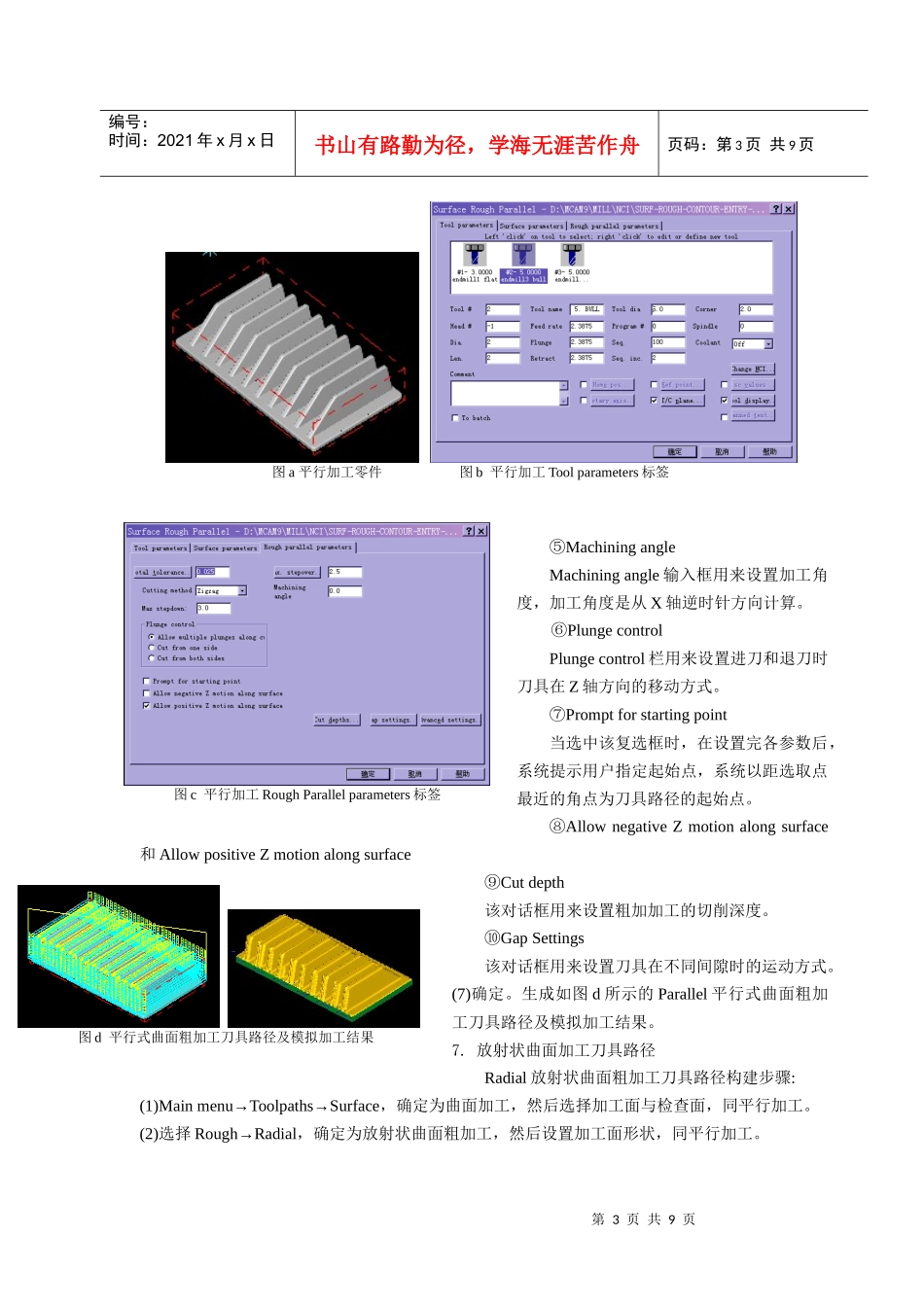

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页邯郸职业技术学院教案教研室：机电一体化教研室授课教师：贾建军课程名称数控编程与加工技术课次25主要教学内容时间分配第7章数控加工计算机辅助编程7.3MasterCAM的铣削编程6.平行式曲面加工刀具路径7.放射状曲面加工刀具路径8.流线式曲面加工刀具路径9.等高外式曲面加工刀具路径10.挖槽式曲面加工刀具路径11.环绕等距式曲面加工刀具路径15min15min15min15min15min15min教学目的使学生掌握MasterCAM的曲面铣削编程刀具路径的生成教学重点各参数的设定和刀具路径的生成教学难点各参数的设定和刀具路径的生成教学方法使用教具多媒体课件、MasterCAM软件拟留作业授课总结第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页邯郸职业技术学院讲稿教研室：机电一体化教研室授课教师：贾建军第25次课第7章数控加工计算机辅助编程7.3MasterCAM的铣削编程6.平行式曲面加工刀具路径生成Parallel平行式曲面粗加工刀具路径的操作步骤如下：(1)Mainmenu→Toolpaths→Surface系统子菜单有六个选项，前两个选项后面介绍。Driver选项用于选择加工面，S将选择加工面，A全部是加工面，N无加工面，本处选A；Check选项用于选择干涉面，S将选择干涉面，A全部是干涉面，N无干涉面，本处选N；CADfile用于选择是否读取曲面的CAD文件，N不读取，Y读取，本出选择N；Contain用于选择边界串联，N不选取，Y选取，本处选N。(2)继续前面选择Rough→Parallel平行式曲面粗加工刀具路径子菜单。系统子菜单有三个选项，Boss、Cavity和Unspecified。Boss表示工件的外形为凸型；Cavity表示工件的外形为凸型；Unspecified为默认参数，一般与上一次生成平行曲面粗加工刀具路径的参数相同时选择Unspecified。在本例中选Boss。(3)继续前面加工面选择。选择All→surface→Done系统弹出如图b所示对话框：(4)点击Toolparameters标签，其意义与前面相同。在此刀具选择φ5端铣刀。(5)点击Surfaceparameters标签，其意义与前面相同。(6)点击RoughParallelparameters标签，如图c所示。其意义如下：①GuttoleranceCuttolerance输入框用来输入曲面刀具路径的精度误差。设置值越小，刀具路径就越精确。但加工时间越长。在一般的曲面粗加工中其设置值可稍大，建议设置为0.05。②CuttingmethodCuttingmethod下拉框用来选择切削方式。MasterCAM提供两种切削方式：Zigzag(双向切削)和(Oneway)单向切削。③Max.stepdownMax．stepdown输入框用来设置两相近切削路径的最大Z方向距离。最大Z方向距离越大，则会生成较少数目的粗加工层次，但加工结果比较粗糙。最大Z方向距离越小，则粗加工层次增加，粗加工比较平滑。④Max．stopoverMax．stepover输入框用来设置两相近切削路径的最大进刀量。该设置值必须小于刀具的苴径。同样，该值设置得越大，生成的刀具路径数目越少，加工结果越粗糙。该值设置得越小，拦成的刀具路径数目较多，加工结果越平滑。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页⑤MachiningangleMachiningangle输入框用来设置加工角度，加工角度是从X轴逆时针方向计算。Plungecontrol⑥Plungecontrol栏用来设置进刀和退刀时刀具在Z轴方向的移动方式。⑦Promptforstartingpoint当选中该复选框时，在设置完各参数后，系统提示用户指定起始点，系统以距选取点最近的角点为刀具路径的起始点。⑧AllownegativeZmotionalongsurface和AllowpositiveZmotionalongsurface⑨Cutdepth该对话框用来设置粗加加工的切削深度。⑩GapSettings该对话框用来设置刀具在不同间隙时的运动方式。(7)确定。生成如图d所示的Parallel平行式曲面粗加工刀具路径及模拟加工结果。7.放射状曲面加工刀具路径Radial放射状曲面粗加工刀具路径构建步骤:(1)Mainmenu→Toolpaths→Surface，确定为曲面加工，然后选择加工面与检查面，同平行加工。(2)选择Rough→Radial，确定为放射状曲面粗加工，然后设置加工面形状，同平行加工。图c平行加工RoughParallelparameters标签图a平行加工零...
