电气检修规程(600MW发电机)VIP免费

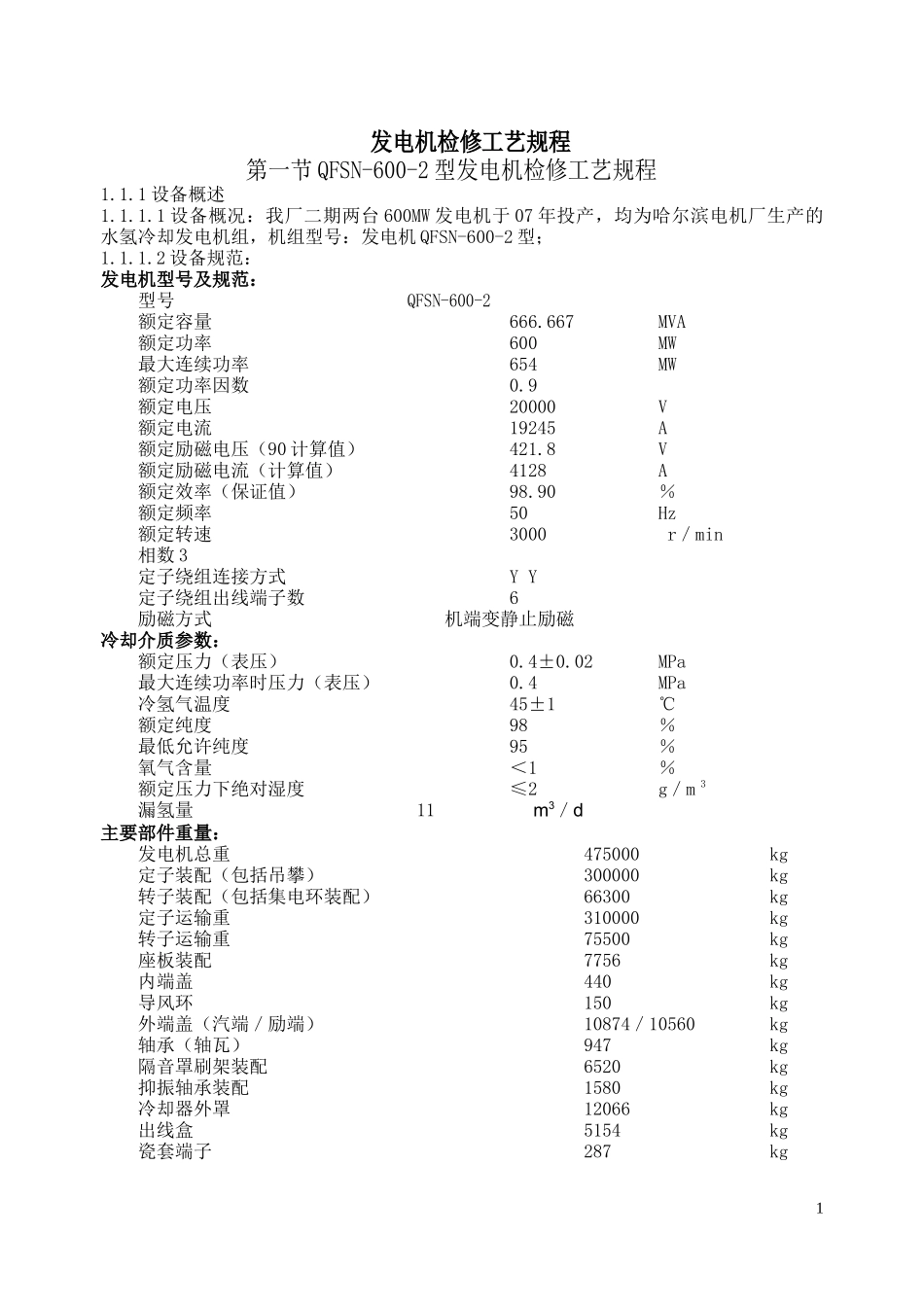

电气检修规程(600MW发电机)_第1页
1/16

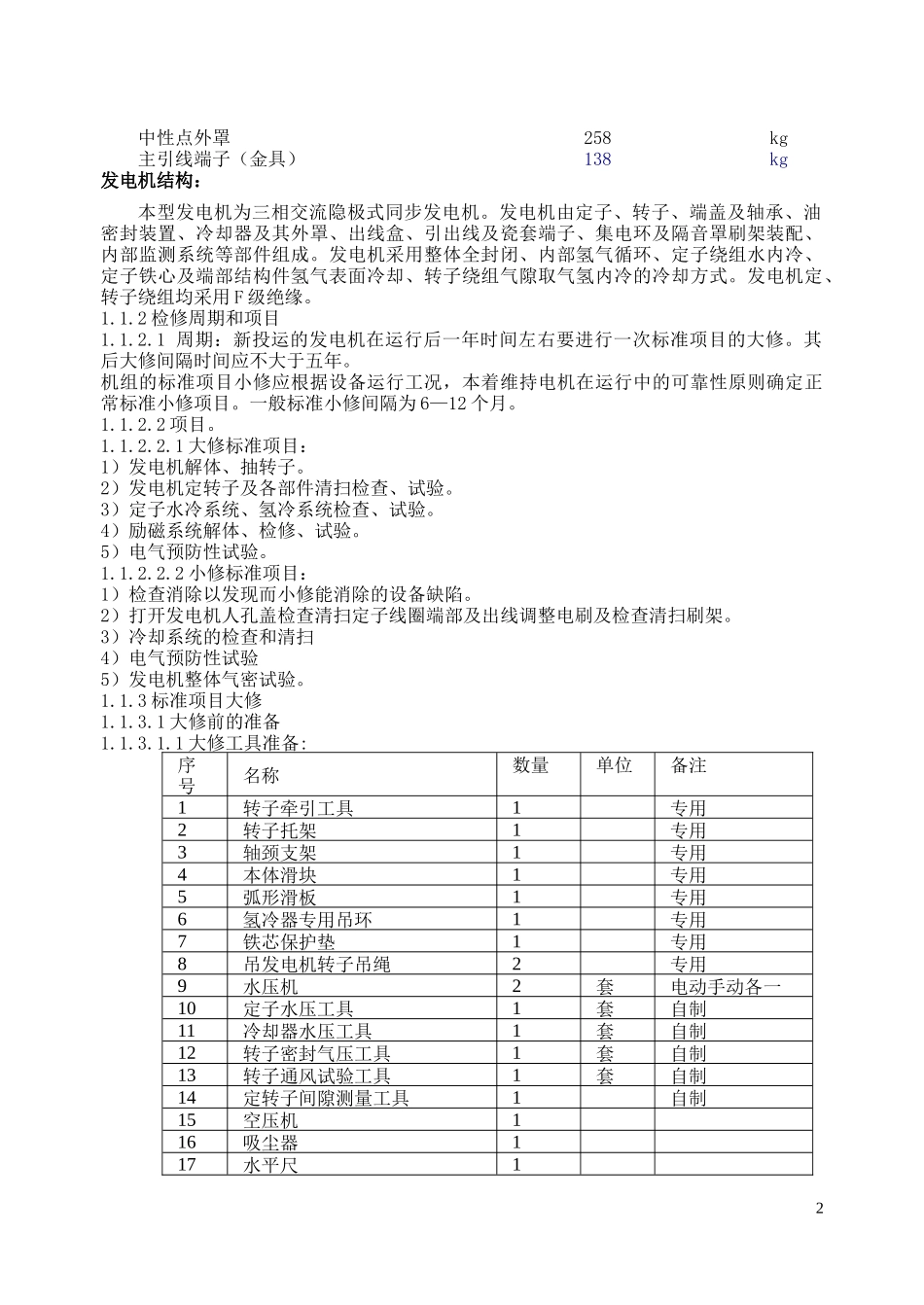

电气检修规程(600MW发电机)_第2页
2/16

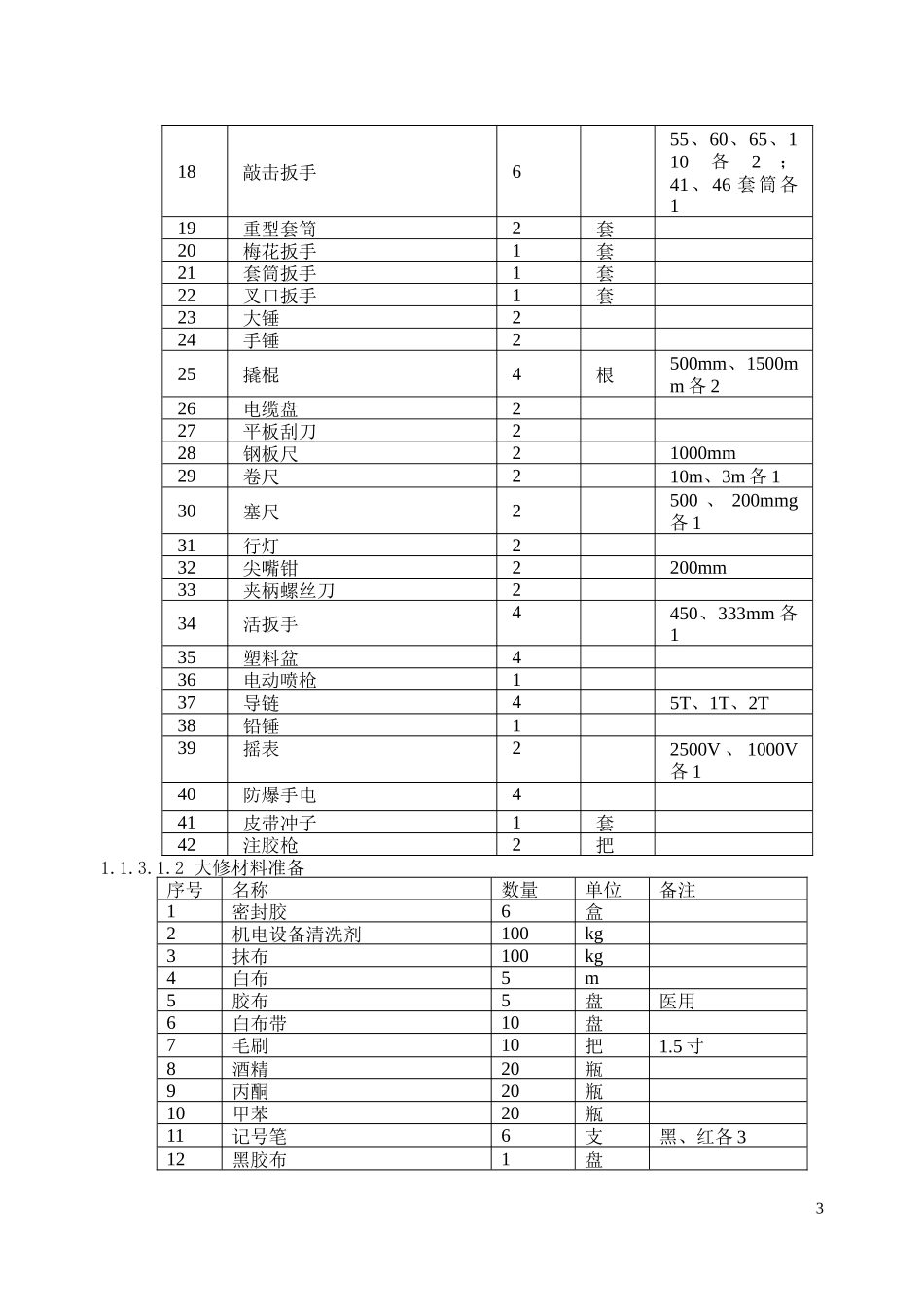

电气检修规程(600MW发电机)_第3页
3/16
发电机检修工艺规程第一节QFSN-600-2型发电机检修工艺规程1.1.1设备概述1.1.1.1设备概况:我厂二期两台600MW发电机于07年投产,均为哈尔滨电机厂生产的水氢冷却发电机组,机组型号:发电机QFSN-600-2型;1.1.1.2设备规范:发电机型号及规范:型号QFSN-600-2额定容量666.667MVA额定功率600MW最大连续功率654MW额定功率因数0.9额定电压20000V额定电流19245A额定励磁电压(90计算值)421.8V额定励磁电流(计算值)4128A额定效率(保证值)98.90%额定频率50Hz额定转速3000r/min相数3定子绕组连接方式YY定子绕组出线端子数6励磁方式机端变静止励磁冷却介质参数:额定压力(表压)0.4±0.02MPa最大连续功率时压力(表压)0.4MPa冷氢气温度45±1℃额定纯度98%最低允许纯度95%氧气含量<1%额定压力下绝对湿度≤2g/m3漏氢量11m3/d主要部件重量:发电机总重475000kg定子装配(包括吊攀)300000kg转子装配(包括集电环装配)66300kg定子运输重310000kg转子运输重75500kg座板装配7756kg内端盖440kg导风环150kg外端盖(汽端/励端)10874/10560kg轴承(轴瓦)947kg隔音罩刷架装配6520kg抑振轴承装配1580kg冷却器外罩12066kg出线盒5154kg瓷套端子287kg1中性点外罩258kg主引线端子(金具)138kg发电机结构:本型发电机为三相交流隐极式同步发电机。发电机由定子、转子、端盖及轴承、油密封装置、冷却器及其外罩、出线盒、引出线及瓷套端子、集电环及隔音罩刷架装配、内部监测系统等部件组成。发电机采用整体全封闭、内部氢气循环、定子绕组水内冷、定子铁心及端部结构件氢气表面冷却、转子绕组气隙取气氢内冷的冷却方式。发电机定、转子绕组均采用F级绝缘。1.1.2检修周期和项目1.1.2.1周期:新投运的发电机在运行后一年时间左右要进行一次标准项目的大修。其后大修间隔时间应不大于五年。机组的标准项目小修应根据设备运行工况,本着维持电机在运行中的可靠性原则确定正常标准小修项目。一般标准小修间隔为6—12个月。1.1.2.2项目。1.1.2.2.1大修标准项目:1)发电机解体、抽转子。2)发电机定转子及各部件清扫检查、试验。3)定子水冷系统、氢冷系统检查、试验。4)励磁系统解体、检修、试验。5)电气预防性试验。1.1.2.2.2小修标准项目:1)检查消除以发现而小修能消除的设备缺陷。2)打开发电机人孔盖检查清扫定子线圈端部及出线调整电刷及检查清扫刷架。3)冷却系统的检查和清扫4)电气预防性试验5)发电机整体气密试验。1.1.3标准项目大修1.1.3.1大修前的准备1.1.3.1.1大修工具准备:序号名称数量单位备注1转子牵引工具1专用2转子托架1专用3轴颈支架1专用4本体滑块1专用5弧形滑板1专用6氢冷器专用吊环1专用7铁芯保护垫1专用8吊发电机转子吊绳2专用9水压机2套电动手动各一10定子水压工具1套自制11冷却器水压工具1套自制12转子密封气压工具1套自制13转子通风试验工具1套自制14定转子间隙测量工具1自制15空压机116吸尘器117水平尺1218敲击扳手655、60、65、110各2;41、46套筒各119重型套筒2套20梅花扳手1套21套筒扳手1套22叉口扳手1套23大锤224手锤225撬棍4根500mm、1500mm各226电缆盘227平板刮刀228钢板尺21000mm29卷尺210m、3m各130塞尺2500、200mmg各131行灯232尖嘴钳2200mm33夹柄螺丝刀234活扳手4450、333mm各135塑料盆436电动喷枪137导链45T、1T、2T38铅锤139摇表22500V、1000V各140防爆手电441皮带冲子1套42注胶枪2把1.1.3.1.2大修材料准备序号名称数量单位备注1密封胶6盒2机电设备清洗剂100kg3抹布100kg4白布5m5胶布5盘医用6白布带10盘7毛刷10把1.5寸8酒精20瓶9丙酮20瓶10甲苯20瓶11记号笔6支黑、红各312黑胶布1盘313砂纸100张14锯条10根15塑料布4*30m216涤玻绳100m17电木板1.2*2.0m2δ=0.5mm18环氧树脂及固化剂1筒各119胶皮3卷3mm厚20皮带胶1筒21密封胶10管乐泰58722汽油10kg23导电膏2盒24铁线100m#8、#10各50m25二氧化碳100瓶26塑胶手套100付医用27干式润滑油4Kg28耐油胶皮50Kgδ=3、5mm各2529螺栓松动剂4桶30枕木20根200*25*25mm1.1.3.1.3大修备件准备:序号名称规格数量备注1发电机碳刷25×32×100100块2接地碳刷25×32×605块3人孔垫24冷却器垫45冷却器框架垫46绝缘拉杆、螺...
