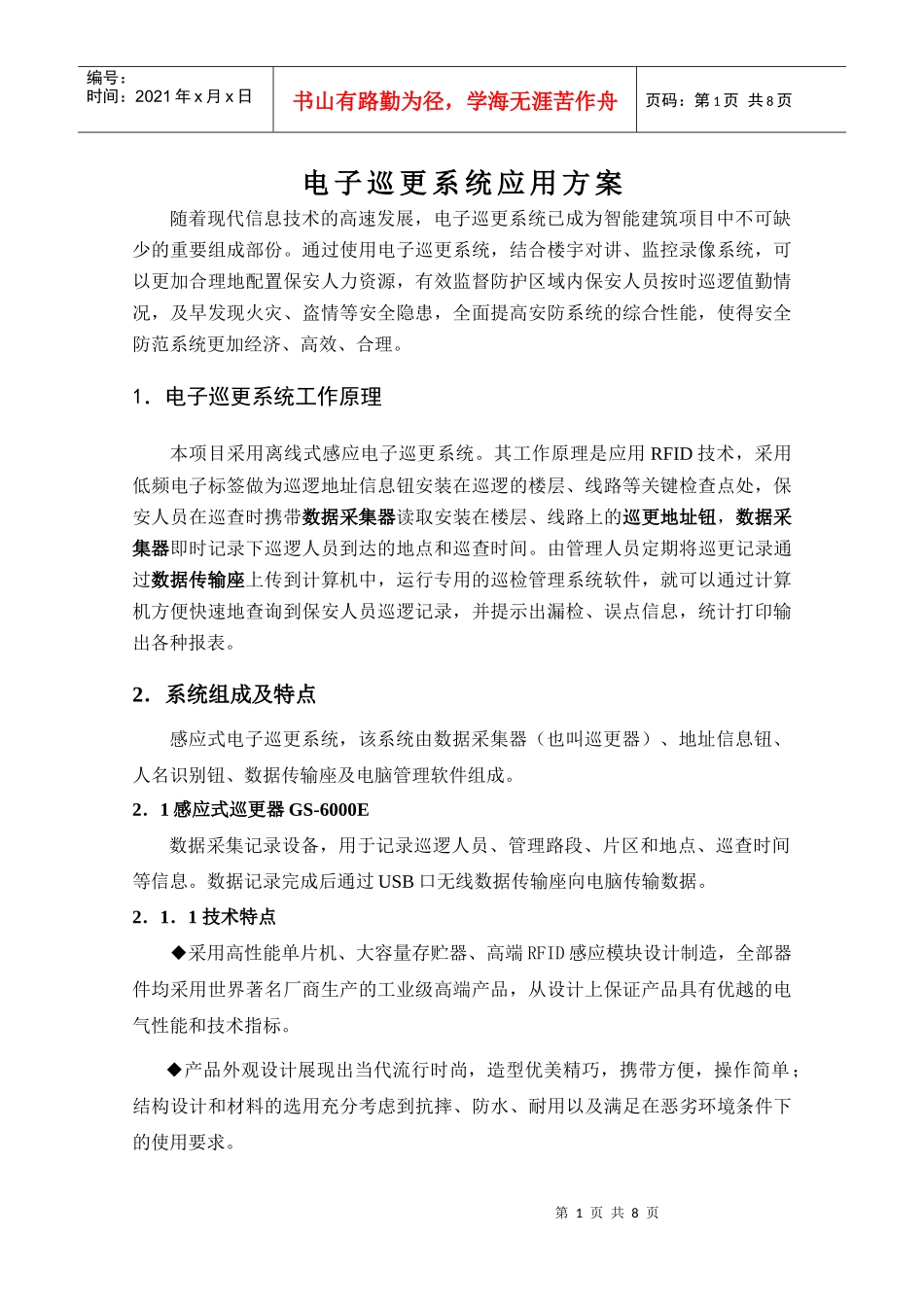

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电子巡更系统应用方案随着现代信息技术的高速发展，电子巡更系统已成为智能建筑项目中不可缺少的重要组成部份。通过使用电子巡更系统，结合楼宇对讲、监控录像系统，可以更加合理地配置保安人力资源，有效监督防护区域内保安人员按时巡逻值勤情况，及早发现火灾、盗情等安全隐患，全面提高安防系统的综合性能，使得安全防范系统更加经济、高效、合理。1．电子巡更系统工作原理本项目采用离线式感应电子巡更系统。其工作原理是应用RFID技术，采用低频电子标签做为巡逻地址信息钮安装在巡逻的楼层、线路等关键检查点处，保安人员在巡查时携带数据采集器读取安装在楼层、线路上的巡更地址钮，数据采集器即时记录下巡逻人员到达的地点和巡查时间。由管理人员定期将巡更记录通过数据传输座上传到计算机中，运行专用的巡检管理系统软件，就可以通过计算机方便快速地查询到保安人员巡逻记录，并提示出漏检、误点信息，统计打印输出各种报表。2．系统组成及特点感应式电子巡更系统，该系统由数据采集器（也叫巡更器）、地址信息钮、人名识别钮、数据传输座及电脑管理软件组成。2．1感应式巡更器GS-6000E数据采集记录设备，用于记录巡逻人员、管理路段、片区和地点、巡查时间等信息。数据记录完成后通过USB口无线数据传输座向电脑传输数据。2．1．1技术特点◆采用高性能单片机、大容量存贮器、高端RFID感应模块设计制造，全部器件均采用世界著名厂商生产的工业级高端产品，从设计上保证产品具有优越的电气性能和技术指标。◆产品外观设计展现出当代流行时尚，造型优美精巧，携带方便，操作简单；结构设计和材料的选用充分考虑到抗摔、防水、耐用以及满足在恶劣环境条件下的使用要求。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页◆操作简单，蓝色数据感应头靠近信息钮轻按开关即可读出数据，无需接触，永不磨损；无接口上传数据，没有接插件，故障率极低；内部采用更优良的硅胶减振组装，抗破坏性能更好；识读数据有声光提示；液晶显示当前时间和读卡号码；更低的功耗控制，一组3.6V锂电池供电，一般使用保用2年；主体采用金属合金材料制造，结实耐用。全密封硅胶减震，防水抗摔。图1GS-6000E感应式巡更器2．1．2技术参数读卡类型：EMID射频卡存储容量：31000条记录读卡距离：0～5cm(取决于信息钮的尺寸)通讯方式：USB接口工作温度：-40℃～70℃工作湿度：0～95℅外形尺寸：150×42×26mm重量：200g供电：3.6V锂电池2．2无线数据传输座配合感应式巡检器GS-6000E使用，向计算机无线传输数据，USB接口连接电脑，不用单独供电，具有在线实时读卡功能。2．2．1技术特点将RFID技术的应用延伸到巡逻数据向计算机上传方式是本电子巡更系统的创新应用，由于取消了数据采集器的通讯插口，数据上传时不存在任何插口的磨损第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页也减少了人为损坏故障点，极大地提升了巡更器的可靠性。图3GS-6000T无线传输座2．2．2技术参数读卡类型：EM4100工作频率：125kHz传输速率：40条记录/秒接口：USB外形尺寸：150×97×42重量：125g2．3地址信息钮是一种电子标签，内部存有唯一的一组12位编码，用于标识巡逻的地点、巡查人员等信息。人名钮用于识别保安人员名称，在巡逻时先用巡更器读取自身的身份钮，然后去巡逻，则这个班的巡逻数据自动记录在该名保安人员名下。技术特点：采用瑞士EM系列兼容芯片及感应线圈封装于ABS外壳内，防水、防尘、防腐蚀、耐高低温、无需供电，不用布线，安装简单，使用寿命长。管状地点信息钮可以方便地埋设于巡逻线路的必查点处，具有很好的防破坏性。图4标识地点的信息钮和人名钮2．4计算机2．4．1单机软件用户第4页共8页第3页共8页发送巡检信息按系统规定权限查询B/S软件系统支持远程上传数据B/S软件系统支持远程数据查询/对各区域巡检数据汇总查询报表统计报表巡检信息编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页使用单...
