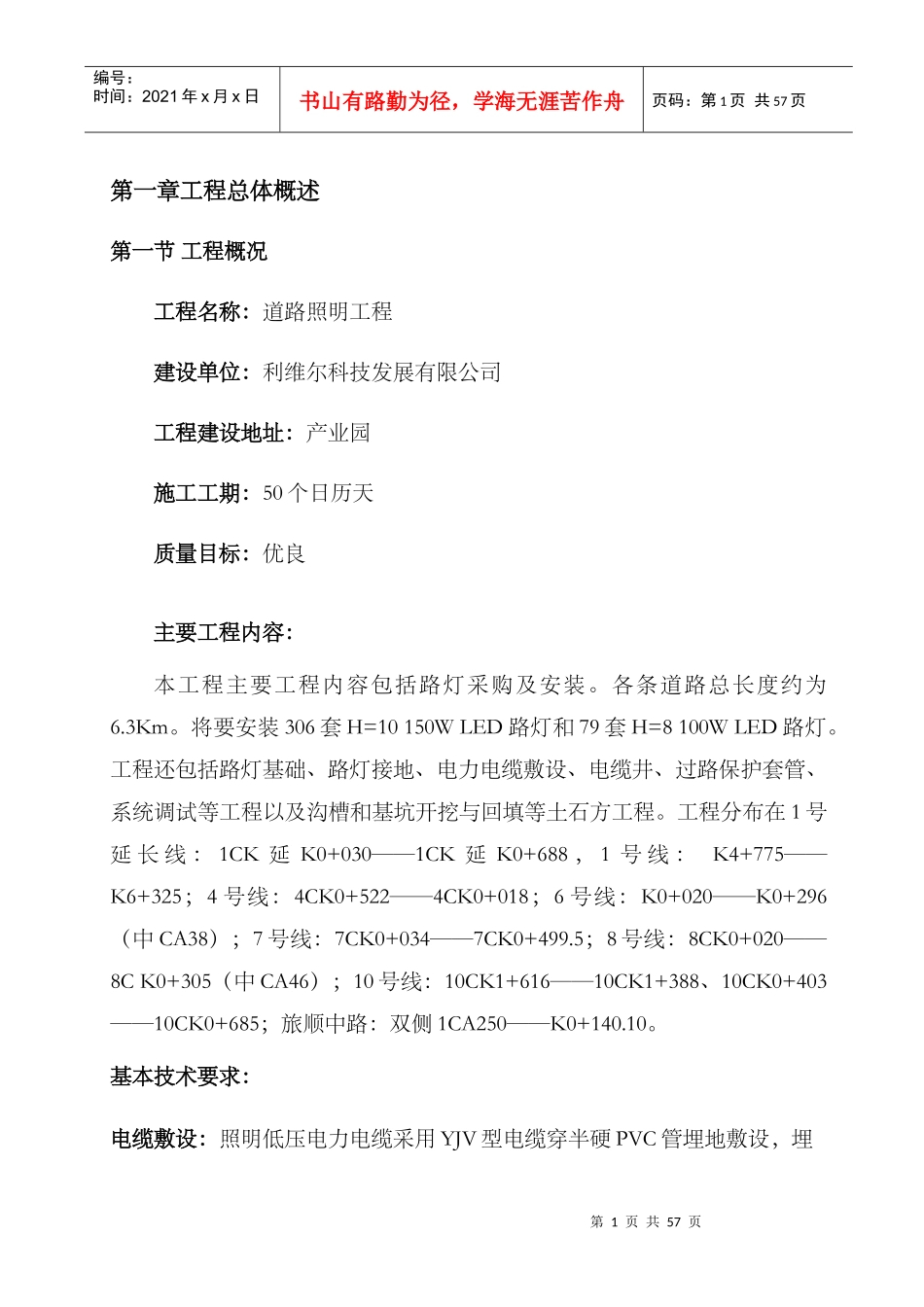

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页第一章工程总体概述第一节工程概况工程名称：道路照明工程建设单位：利维尔科技发展有限公司工程建设地址：产业园施工工期：50个日历天质量目标：优良主要工程内容：本工程主要工程内容包括路灯采购及安装。各条道路总长度约为6.3Km。将要安装306套H=10150WLED路灯和79套H=8100WLED路灯。工程还包括路灯基础、路灯接地、电力电缆敷设、电缆井、过路保护套管、系统调试等工程以及沟槽和基坑开挖与回填等土石方工程。工程分布在1号延长线：1CK延K0+030——1CK延K0+688，1号线：K4+775——K6+325；4号线：4CK0+522——4CK0+018；6号线：K0+020——K0+296（中CA38）；7号线：7CK0+034——7CK0+499.5；8号线：8CK0+020——8CK0+305（中CA46）；10号线：10CK1+616——10CK1+388、10CK0+403——10CK0+685；旅顺中路：双侧1CA250——K0+140.10。基本技术要求：电缆敷设：照明低压电力电缆采用YJV型电缆穿半硬PVC管埋地敷设，埋第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页地深度0.8m，穿越机动车道须套钢管保护。路灯杆内穿设阻燃电线。路灯配线按L1N、L2N、L3N相序排列，以达到三相负荷平衡。线路跨越桥梁详见桥梁结构图。灯具布置：机动车道宽15m，采用杆高10m、单臂、光源LED/150w，双侧对称布置，间距25m（局部调整），距路边0.8m。机动车道宽8m、单臂、LED/100w，单侧布置，间距25m（局部调整），距路边0.8m。电器设备：室外电气设备均为防水、防腐密封性。所有非带电金属外壳均做良好等电位（PE）联结。每基灯杆设单杆短路保护器（火、零双保险）及一个微型自动断路器，（6A），设置于灯门处。LED单灯补偿，补偿后功率因数应大于0.95.照明控制：路灯照明采用微电脑智能控制器进行控制。双侧布置路灯控制设置为深夜关闭道路一侧路灯。单侧布置路灯控制设置为二回路（部分小路段控制设置一回路，详见平面、系统图）深夜关闭一回路，形成间隔照明。园区道路平均照度（Eav）不低于22Lx。均匀度（U）最小值不低于0.42灯杆、灯具：路灯仰角不超过15度，悬挑长度不超过安装1/4，选择优质灯第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页杆；壁厚不小于4mm，灯杆内外热镀锌处理，做局部结构强化处理，机械强度及各项技术指标应满足《钢结构设计规范》GB50017-2003，《固定式通用灯具安全要求》等规范要求及通过3C认证产品。防雷接地保护：照明控制柜做接地设置，接地电阻不大于4欧姆，接地极采用直径50mm，2.5m长，镀锌钢管（间距5m），顶端埋地0.8m。灯杆及所有不带电金属部分应做良好等电位联结及接地。第二节施工程序总体安排A施工组织安排为确保工程质量和工期目标的实现，公司将组织具有丰富的电力工程施工经验的专业化项目经理部，由项目经理代表公司履行合同；组织工程的施工和试运行直到工程正式交付使用。项目经理部的施工生产管理、经营管理由两名专业副经理分工负责，技术/质量管理由项目技术负责人负责；项目部配有土建、测量、电力等专业的工程技术人员。为顺利的完成工程施工任务，项目经理部共设置了1个土建施工分队、2个电力电缆安装分队和2个路灯安装专业分队，每个专业化施工分队均有相关专业的一线技术人员指导和监督施工。项目经理部主要管理人员的职责分工如下：第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页项目经理：代表公司履行合同规定的责任和义务，对工程质量，施工进度，劳动安全，环境保护，试运行和交付等事宜负全责。技术负责人：主持施工方案、各专项作业指导书的制定并监督指导方案的执行，在施工过程中，及时指导和协调解决施工中遇到的各种技术问题，对工程的技术质量负责。生产副经理：组织施工作业，根据施工现场实际情况统筹协调、调动施工机具和人力资源，科学的组织好流水施工，确保施工作业总部署有机的实施，同时也是安全生产、环境保护措施实施和文明施工的组织者和具体责任人。各施工分队长初步...
