电子公司厂房土建工程施工组织设计VIP专享VIP免费

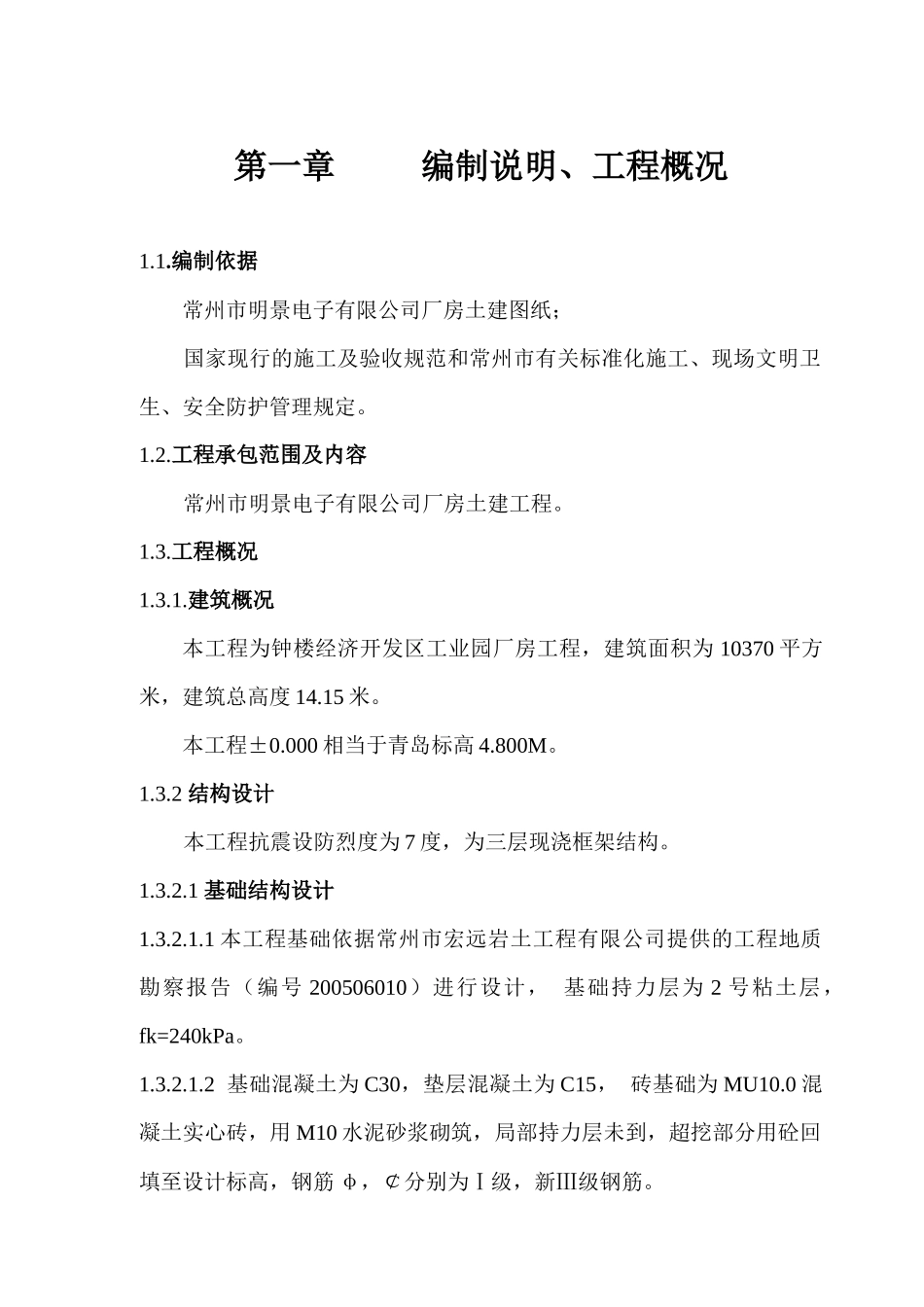

第一章编制说明、工程概况1.1.编制依据常州市明景电子有限公司厂房土建图纸；国家现行的施工及验收规范和常州市有关标准化施工、现场文明卫生、安全防护管理规定。1.2.工程承包范围及内容常州市明景电子有限公司厂房土建工程。1.3.工程概况1.3.1.建筑概况本工程为钟楼经济开发区工业园厂房工程，建筑面积为10370平方米，建筑总高度14.15米。本工程±0.000相当于青岛标高4.800M。1.3.2结构设计本工程抗震设防烈度为7度，为三层现浇框架结构。1.3.2.1基础结构设计1.3.2.1.1本工程基础依据常州市宏远岩土工程有限公司提供的工程地质勘察报告（编号200506010）进行设计，基础持力层为2号粘土层，fk=240kPa。1.3.2.1.2基础混凝土为C30，垫层混凝土为C15，砖基础为MU10.0混凝土实心砖，用M10水泥砂浆砌筑，局部持力层未到，超挖部分用砼回填至设计标高，钢筋φ，￠分别为Ⅰ级，新Ⅲ级钢筋。第2页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共99页1.3.2.1.3局部河塘挖至河塘底，然后用级配碎石分层夯填（每层不大于300），至基底设计标高。1.3.2.2.1主体结构设计：混凝土：现浇构件均采用C30浇筑砖墙体：±0.000以上用200厚加气砼砌块砖，M5混合砂浆砌筑。女儿墙采用240厚混凝土盲孔砖，M7.5混合砂浆砌筑。钢筋：φ——Ⅰ级；￠——Ⅲ级钢筋混凝土保护层：梁25mm，柱30mm，板15mm钢筋的锚固和连接：1）钢筋锚固长度La：I（φ）级钢25d，新III（￠）级钢37d，钢筋搭接长度为1.6倍的锚固长度（100%接头），钢筋单面焊接长度：10d，钢筋双面焊接长度：5d2）钢筋的接长应优先采用预热闪光接触对焊，尽量减少绑扎接头；焊条：Ⅰ级E43，新Ⅲ级E553）钢筋的接长应遵照钢筋混凝土施工及验收规范的要求，错开接头位置。钢筋混凝土过梁选用03G322-1图集，当现浇钢筋砼的填充墙门（窗）洞顶无现浇梁时，均应设置相应洞宽、墙厚、荷载等级为1级的钢筋砼过梁。当洞口上方有承重梁通过，且该梁底标高与门窗洞顶距离过近，放不下过梁时，可直接在梁下挂板，做法见施工图。第3页共99页第2页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共99页构造柱、小立柱做法见苏G01-2003P9节点。本工程悬挑构件应严格保证砼受压区高度，砼强度达到100％方可拆模。柱纵向钢筋的接头应避开柱端的箍筋加密区。柱梁墙施工图采用平面整体表示方法，选用国标图集“03G101-1”，其中：1）次梁作用处每边附加3φ※@50图中注明者除外），※为主梁中箍筋直径。2）梁作用处未注明的附加吊筋均为2￠16（图中另有注明者除外）。本工程所有预留孔洞及水、电、暖通预埋管道施工时应对照工艺图。板内沿电管下增设补强筋，详见苏“G01-2003”图集P16页⑦节点。柱边小墙枝做法参见图集苏“G01-2003”P26页第①节点。填充墙拉结筋，详见苏“G01-2003”图集P20页节点。填充墙净高≥4m时应按图集苏“G1-2003”P21③节点设水平系梁。填充墙顶与现浇连接，详见苏“G01-2003”图集P22页节点。在各层电梯门顶处，电梯井道四周均设圈梁，详见图集苏“G01-2003”P19页相应节点。电梯门下槛搁置点做法见图集苏“G01-2003”P27页②节点。所有涉及到的电梯及其他设备预留的孔洞、基坑、基础、预埋件等有关尺寸在浇筑砼之前必须得到设备厂家的签字认可方可施工。各露天现浇砼板内埋塑料电线管时，管的砼保护层不应小于30㎜。梁上留洞加强筋做法见图集苏“G01-2003”P17页①②节点。第4页共99页第3页共99页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共99页其余说明可参见图集苏“G01-2003”附录C《设计结构通用说明》。执行规程和规范及设计依据：建筑结构荷载规范（GB50009-2001）混凝土结构设计规范（GB50010-2002）建筑抗震设计规范（GB50011-2001）砌体结构设计规范（GB50003-2001）多孔砖砌体结构技术规范（JGJ137-2001）建筑地基基础设计规范（GB50007-2002）建筑工程抗震设防分类标准（GB50223-2004）凡未注明处，施工过程中均应按照国家有关规范及规程执行。1.3.3建筑设计：1.3.3.1建筑设计1.3.3.2.1墙基防潮与砌体：墙砌体在室内地面±0.000以下-0.060m...
