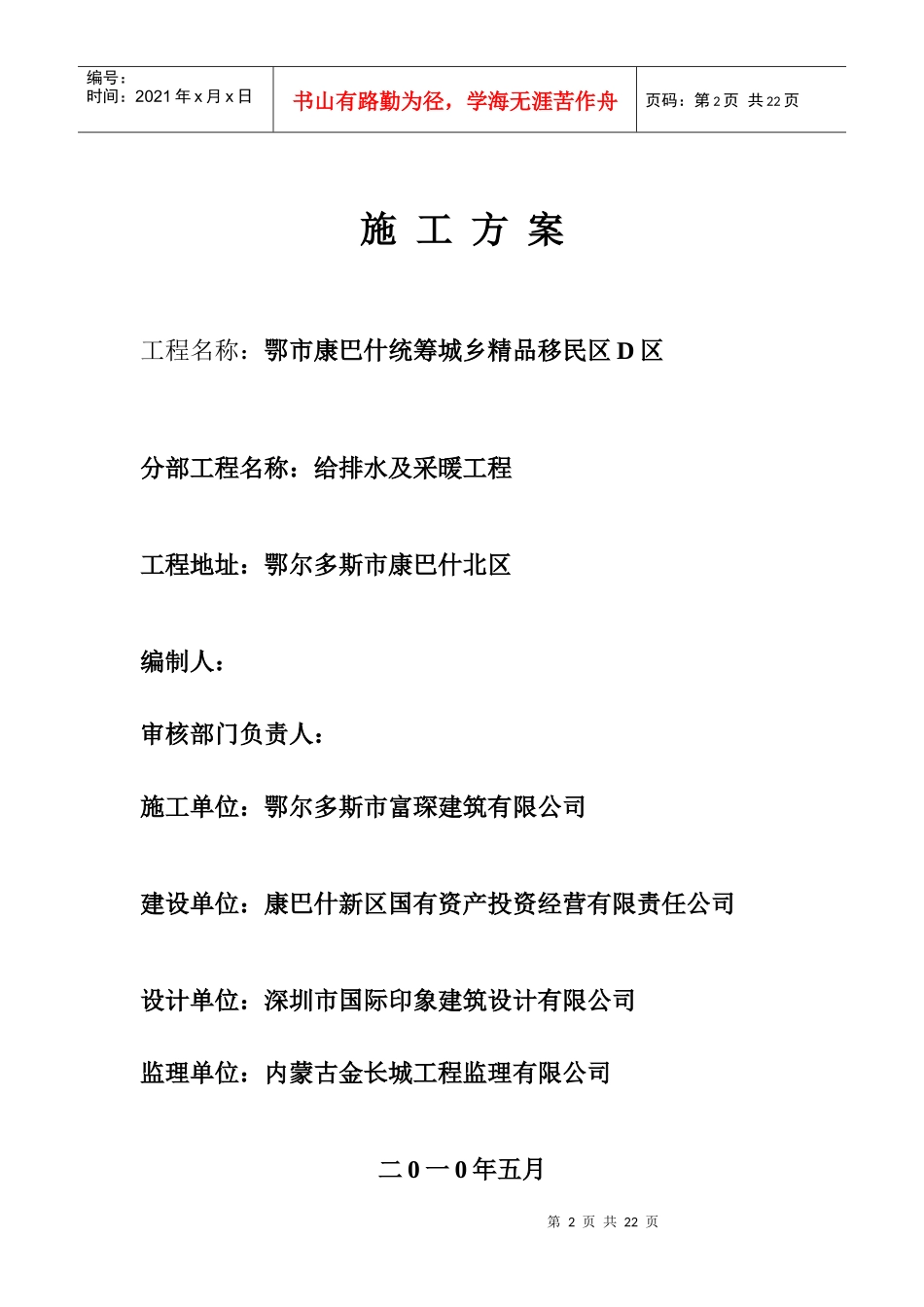

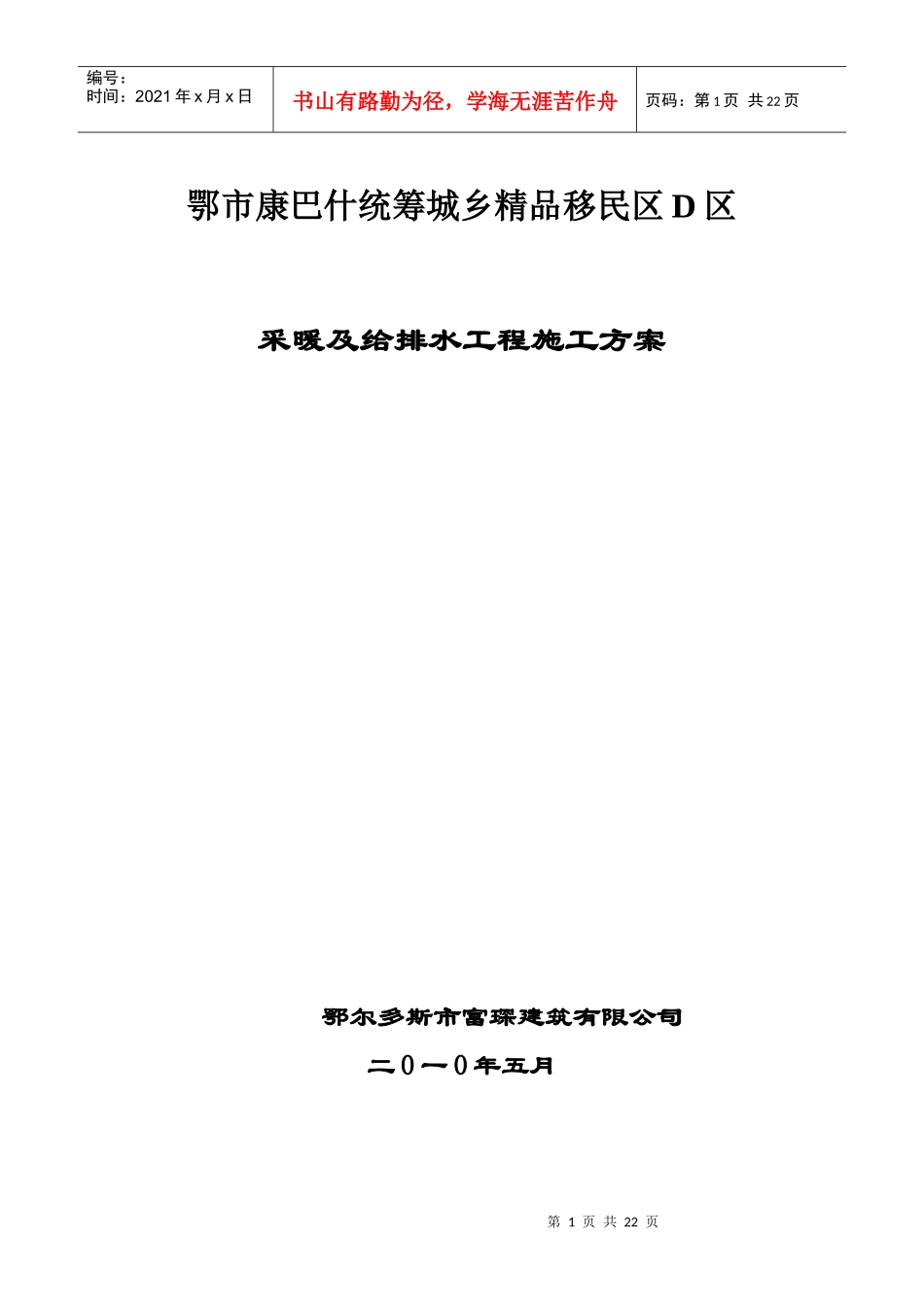

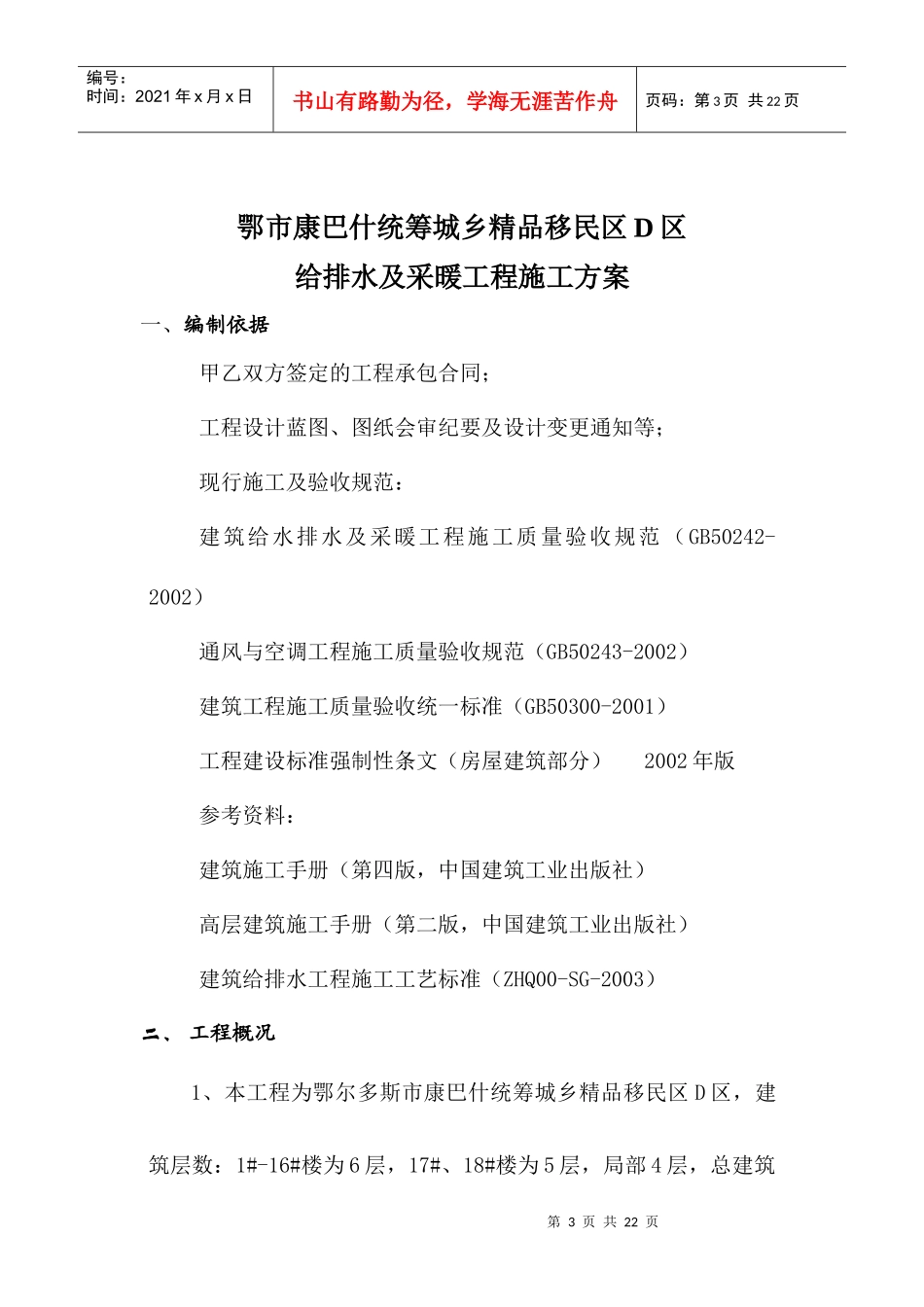

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页鄂市康巴什统筹城乡精品移民区D区采暖及给排水工程施工方案鄂尔多斯市富琛建筑有限公司二0一0年五月第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页施工方案工程名称：鄂市康巴什统筹城乡精品移民区D区分部工程名称：给排水及采暖工程工程地址：鄂尔多斯市康巴什北区编制人：审核部门负责人：施工单位：鄂尔多斯市富琛建筑有限公司建设单位：康巴什新区国有资产投资经营有限责任公司设计单位：深圳市国际印象建筑设计有限公司监理单位：内蒙古金长城工程监理有限公司二0一0年五月第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页鄂市康巴什统筹城乡精品移民区D区给排水及采暖工程施工方案一、编制依据甲乙双方签定的工程承包合同；工程设计蓝图、图纸会审纪要及设计变更通知等；现行施工及验收规范：建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）通风与空调工程施工质量验收规范（GB50243-2002）建筑工程施工质量验收统一标准（GB50300-2001）工程建设标准强制性条文（房屋建筑部分）2002年版参考资料：建筑施工手册（第四版，中国建筑工业出版社）高层建筑施工手册（第二版，中国建筑工业出版社）建筑给排水工程施工工艺标准（ZHQ00-SG-2003）二、工程概况1、本工程为鄂尔多斯市康巴什统筹城乡精品移民区D区，建筑层数：1#-16#楼为6层，17#、18#楼为5层，局部4层，总建筑第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页面积53200.6平米，建筑功能为多层民用建筑，建筑耐火等级为二级，位于鄂尔多斯市康巴什北区。建设单位：康巴什新区国有资产投资经营有限在责任公司设计单位：深圳市国际印象建筑设计有限公司质检单位：康巴什质检站监理单位：内蒙古金长城工程监理有限公司施工单位：鄂尔多斯市富琛建筑有限公司2、结构特点本工程为砖混结构，地上六层，为钢筋混凝土现浇梁板。本工程采暖系统采用机械循环热水供暖系统，户内采用下分双管同程系统，立管采用双管异程式，采暖供回水温度为80-60℃，热源由城市热网提供，采暖系统定压及补水由换热站解决。户内供回水管布置在本层建筑地面下的垫层内，敷设在垫层内的管道不得有接头，干管垫层内无坡度敷设，出地面后，用焊接钢管与散热器连接。接散热器处采用同材质专用连接件热熔连接，其它管道均采用焊接钢管。垫层内管材采用聚丁稀（PB）管，采暖系统采用分户计量，每户设计热计量表和智能热量控制网，实现IC卡预付费功能，热量表和阀门安装在管道井内。给水及排水系统采用PP-R塑胶管，热熔连接，排水系统采用硬聚乙烯管，粘结。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页三、技术准备项目总工程师组织技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，明确并掌握施工工艺和质量标准，同时针对有关施工技术和图纸存在的疑点做好记录，结合会审，对图纸中存在的问题，与设计、甲方、监理共同协商解决，取得意见一致后，办理图纸洽商记录及技术核定单，作为施工图的变更依据和施工操作依据。熟悉各专业之间的相互关系，制定具体的施工方案四、施工布置本工程采暖及给排水工程和土建工程同时交叉作业进行。五、主要施工工艺（一）排水管道安装工艺流程：安装准备→管道预制→污水干管安装→排水立管安装→排水支管安装→灌水试验1安装准备：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。2预制加工：按设计图纸画出管道分路、管径、变径、预留管口等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工：断管、连接法兰、调直、校对，按管段分组编号。3排水干管安装：第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页管道铺设安装...
