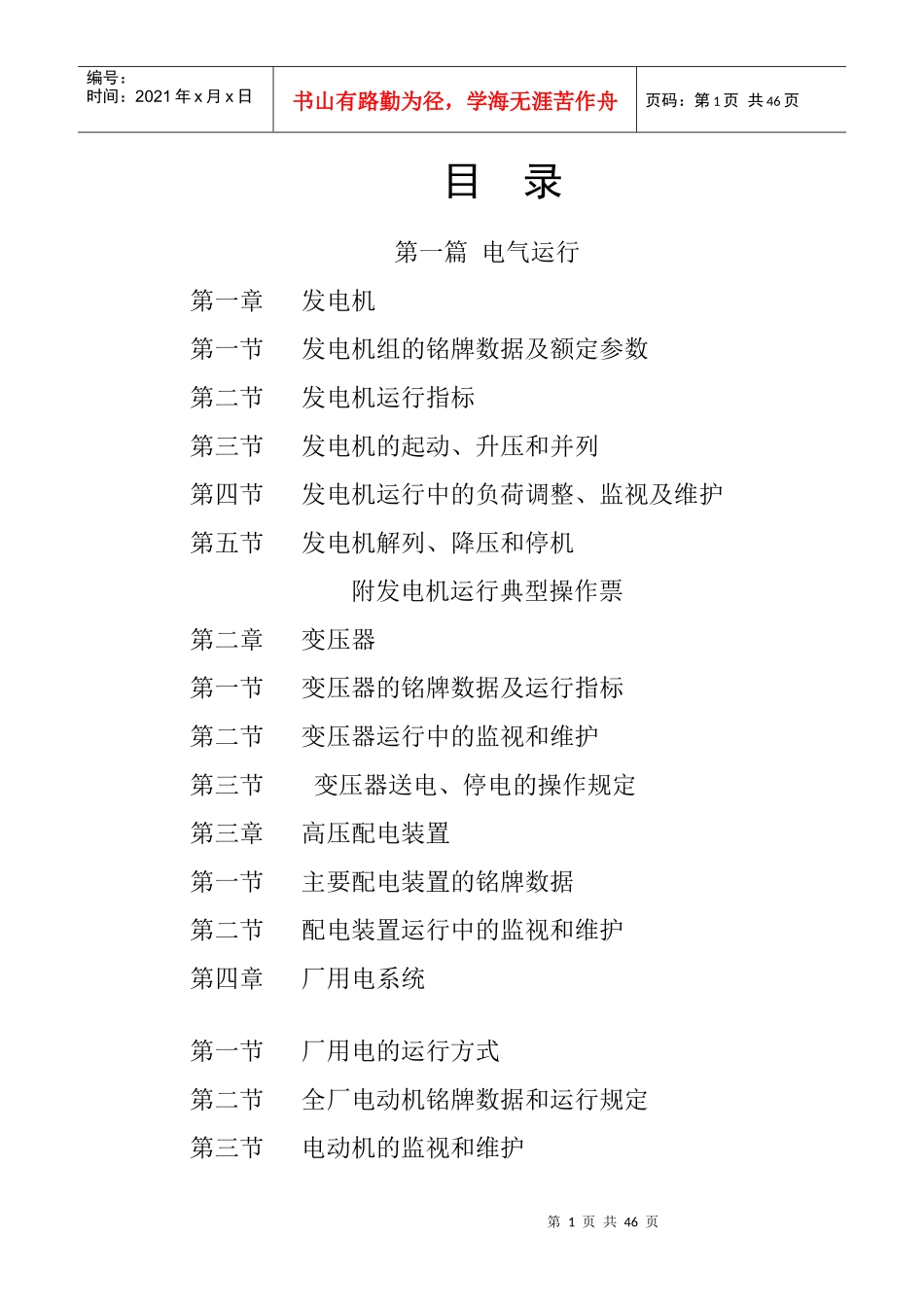

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页目录第一篇电气运行第一章发电机第一节发电机组的铭牌数据及额定参数第二节发电机运行指标第三节发电机的起动、升压和并列第四节发电机运行中的负荷调整、监视及维护第五节发电机解列、降压和停机附发电机运行典型操作票第二章变压器第一节变压器的铭牌数据及运行指标第二节变压器运行中的监视和维护第三节变压器送电、停电的操作规定第三章高压配电装置第一节主要配电装置的铭牌数据第二节配电装置运行中的监视和维护第四章厂用电系统第一节厂用电的运行方式第二节全厂电动机铭牌数据和运行规定第三节电动机的监视和维护第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页第五章直流系统第一节直流系统的组成第二节蓄电池组的运行第三节直流系统的运行和绝缘检查第二编电气事故和故障处理第一章总则第一节一般原则第二节事故及故障的善后处理第二章发电机不正常运行和事故处理，变压器、高压配电装置、线路等故障和事故处理总则1、本规程制订了设备的运行监督、检查、倒换、操作和典型故障处理等。第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页2、在执行本规程过程中，如与国家标准、部颁规程、条例、上级文件有矛盾时，应以国家标准、部颁规程、条例、上级文件为准。3、本规程适用于兴埔公司电气运行生产使用。4、经理、副经理、车间主任、有关技术人员和维护人员、应熟知本规程的有关规定，运行人员应熟知本规程，并全面掌握严格执行。5、本规程根据现场生产设备的实际状况编写的，在执行中请全体员工根据实际生产情况提出宝贵意见，并及时反馈，以便对本规程及时修订，保证本规程更加完善。2008年11月20日第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页第一篇电气运行第一章发电机第一节发电机组铭牌数据及额定参数第一条发电机第二条励磁装置名称可控硅静止励磁装置控制方式自动为主型号SFKL-2A调差范围不小于±10%起励方式外接直流电源可控硅冷却方式强迫风冷型号SFW2-K-2500-6/1430励磁电压空载23V/满载63V额定功率2500KW励磁电流空载180A/满载349A额定电压6300V额定转速1000转/分额定电流287A飞逸转速1800转/分功率因素0.8定子绕组最高温度120℃周波50Hz转子绕组最高温度130℃接法Y绝缘等级B/B短路比0.9936（计算值）暂态电抗0.1785第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页额定电流349A空载特性机端电压变化≤1.0%第三条永磁机型号TJY18.2/9-6额定电压~220V额定容量0.6KVA额定电流1.57A功率因素0.6相数3频率50HZ接法Y第二节发电机运行指标第1条发电机各部温度1、发电机正常情况下运行，各部温度规定如下：部件名称最高允许温度（℃）测定方法定子线圈120埋入式检温计法定子铁芯120埋入式检温计法转子线圈130电阻法集电环120温度计法2、定子线圈温度最好保持在60-85℃间运行。3、发电机轴瓦最高允许温度为70℃。4、发电机冷却空气进口温度一般不应超过40℃，亦不应低于5℃，否则应预热，空气进口温度超过40℃，低于45℃的每增加1℃，定子电流容许值应较额定值降低1.5%，进口温度在45℃-50℃的，每增加1℃，应较额定值降低2%，进口温度最高不得超过50℃。当进口温度低于40℃而大于25℃的，第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页每降低1℃，定子电流可允许升高0.5%，但低于25℃的，定子电流不得继续增加。进口风温大于40℃的运行方式应报厂部批准后方可执行。5、发电机空气冷却器进水温度不应超过28℃，其最低值以冷却器不凝结水珠为准，进水水压在1.5~2.0kg/cm2。第2条发电机电压、周波、无功功率变动时的运行。1、发电机电压允许在额定值的±5%范围内变动，其额定出力不变，最高运行电压不应超过额定值的110％即6900伏，最低运行电压不应低于额定值的90％（即5700伏），此时输出功率以励磁电流不超过额定值的10...
