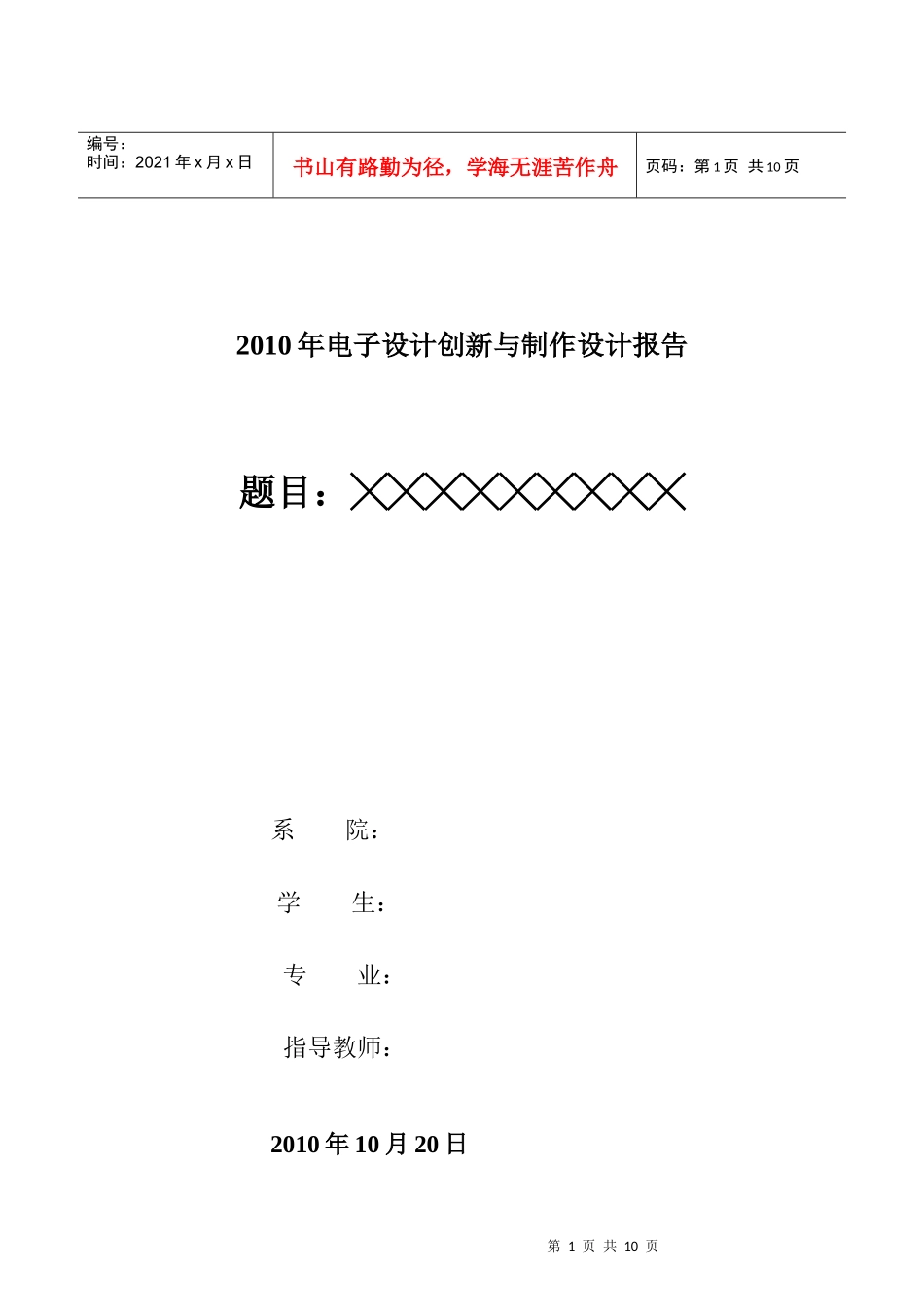

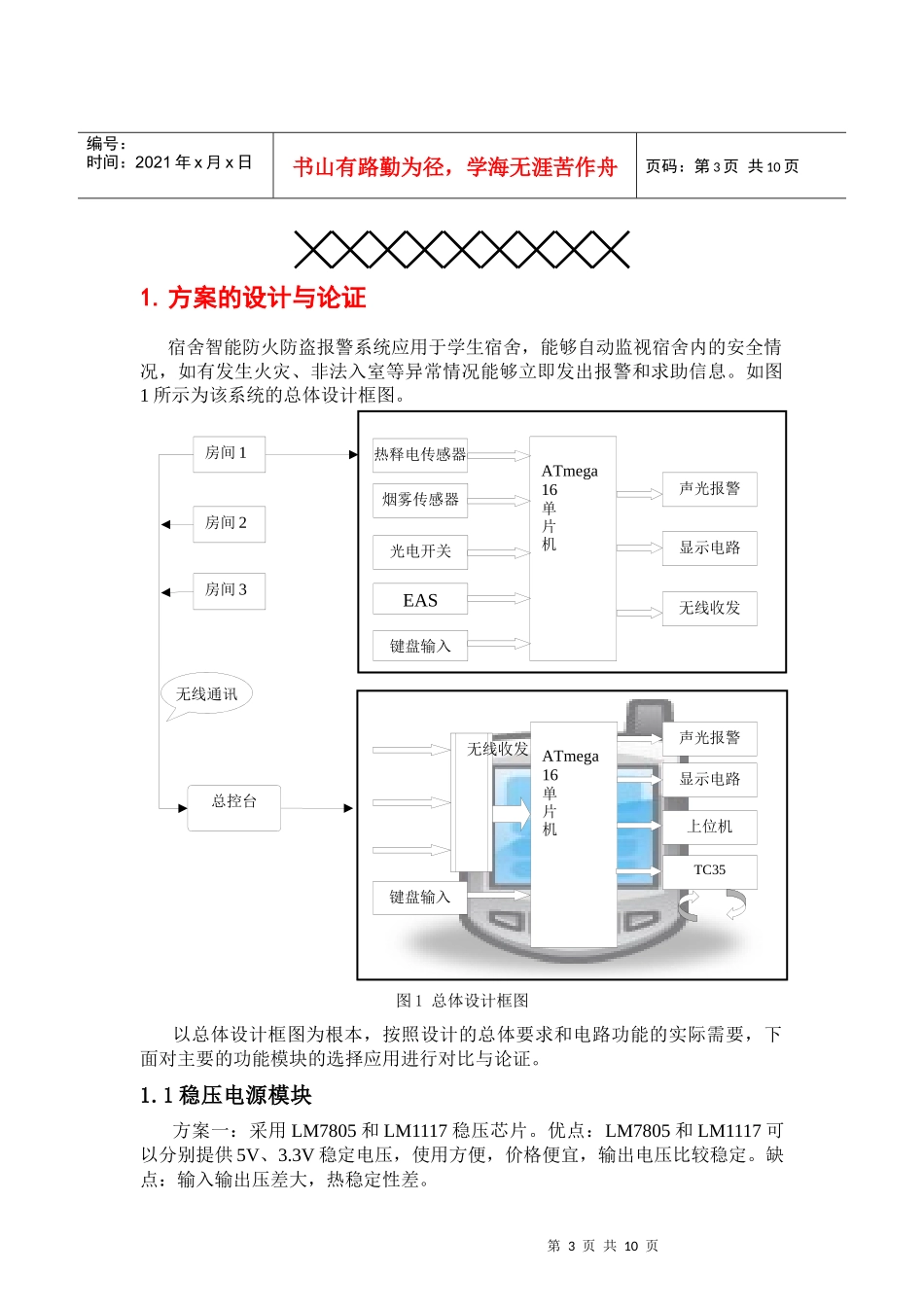

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页2010年电子设计创新与制作设计报告题目：╳╳╳╳╳╳╳╳╳系院：学生：专业：指导教师：2010年10月20日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第3页共10页第2页共10页房间1房间2房间3总控台无线通讯ATmega16单片机热释电传感器烟雾传感器光电开关EAS声光报警显示电路无线收发ATmega16单片机无线收发声光报警显示电路上位机TC35键盘输入键盘输入编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页╳╳╳╳╳╳╳╳╳1.方案的设计与论证宿舍智能防火防盗报警系统应用于学生宿舍，能够自动监视宿舍内的安全情况，如有发生火灾、非法入室等异常情况能够立即发出报警和求助信息。如图1所示为该系统的总体设计框图。图1总体设计框图以总体设计框图为根本，按照设计的总体要求和电路功能的实际需要，下面对主要的功能模块的选择应用进行对比与论证。1.1稳压电源模块方案一：采用LM7805和LM1117稳压芯片。优点：LM7805和LM1117可以分别提供5V、3.3V稳定电压，使用方便，价格便宜，输出电压比较稳定。缺点：输入输出压差大，热稳定性差。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页方案二：采用AS1015开关稳压芯片。优点：其工作电压高达38V，通过精密电阻可以实现输出电压0.8V至输入电压可调，输入输出压差为零，热稳定性优秀，转换效率达95%以上。驱动能力强，最大输出电流为5A。缺点：需要考虑EMC(电磁兼容性)，需配合电感及优质电容（如钽电容）工作。考虑以上两种方案的优缺点，因本系统中TC35手机通讯模块对电压稳定性高，且语音模块BMP5008和无线编解码器PT2262/2272等工作电压要求多元化。经比较，我们选用了方案二。1.2主控器模块方案一：采用AT89S52单片机作为主控芯片。优点：AT89S52是一种低功耗，高性能的COMS8位微控制器。作为一种比较成熟的单片机型号，广泛的应用于各领域，技术比较成熟，价格相对便宜。缺点：其内部集成资源偏少，功能不够强大，中断源和定时器较少。方案二：采用ATmega16单片机作为主控芯片。优点：AVR是高速嵌入式单片机，具有高速、低耗、保密的优点。其内部集成资源丰富，具有功能强大的定时/计数器和A/D转换功能及通讯接口。考虑到项目的实际需求和可操作性，本系统选用AVR系列中的ATmega16作为主控芯片。1.3异地监控电路模块方案一：采用PT2262/2272编解码电路。PT2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，其外部元器件少，电压工作范围较宽，焊接、编码操作简单，成本较低。但是其编解码的数据量较小，不能实现多通道控制，抗干扰能力和传输距离较差，相对于单片机的传输速度慢，不适于实时大量的数据传输。方案二：采用NRF24L01射频收发器。NRF24L01是一款新型单片射频收发器件,工作于2.4GHz～2.5GHzISM频段，内置集成功能模块丰富。功耗低，有多种低功率工作模式使节能设计更方便。拥有自动应答和跳频功能，并具有CRC数据校对和错包重发功能，能够很好的实现数据保护和躲避干扰的能力。在本系统的实际应用中，应使得总控台与子系统的无线通讯与控制总控台与子系统的无线通讯与控制，且实时的信息传递需要大量的数据，考虑以上几点故此选用方案二。２．硬件设计2.1总控台设计总控台是全系统的控制核心，总控台以ATmega16为主控芯片，通过多通道无线射频收发器NRF24L01完成了对各房间子系统实时监控。并且以TC35手机通信模块为通信中介实现了手机对本系统的实时监控。可以使用串口通信完第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页成与上位机的连接，实现上位机控制。并配有声光报警电路和显示电路，以完成对子系统的全局掌控与定位。2.1.1电源电路设计在本系统中采用了以AS1015开关稳压芯片的电源电路，由于AS1015稳压芯片对电路的EMC(电磁兼容性)要求较高，我们配合使用了电感及准确度高、滤高频谐波性能极好的钽电容工作。实现了高稳定性...
