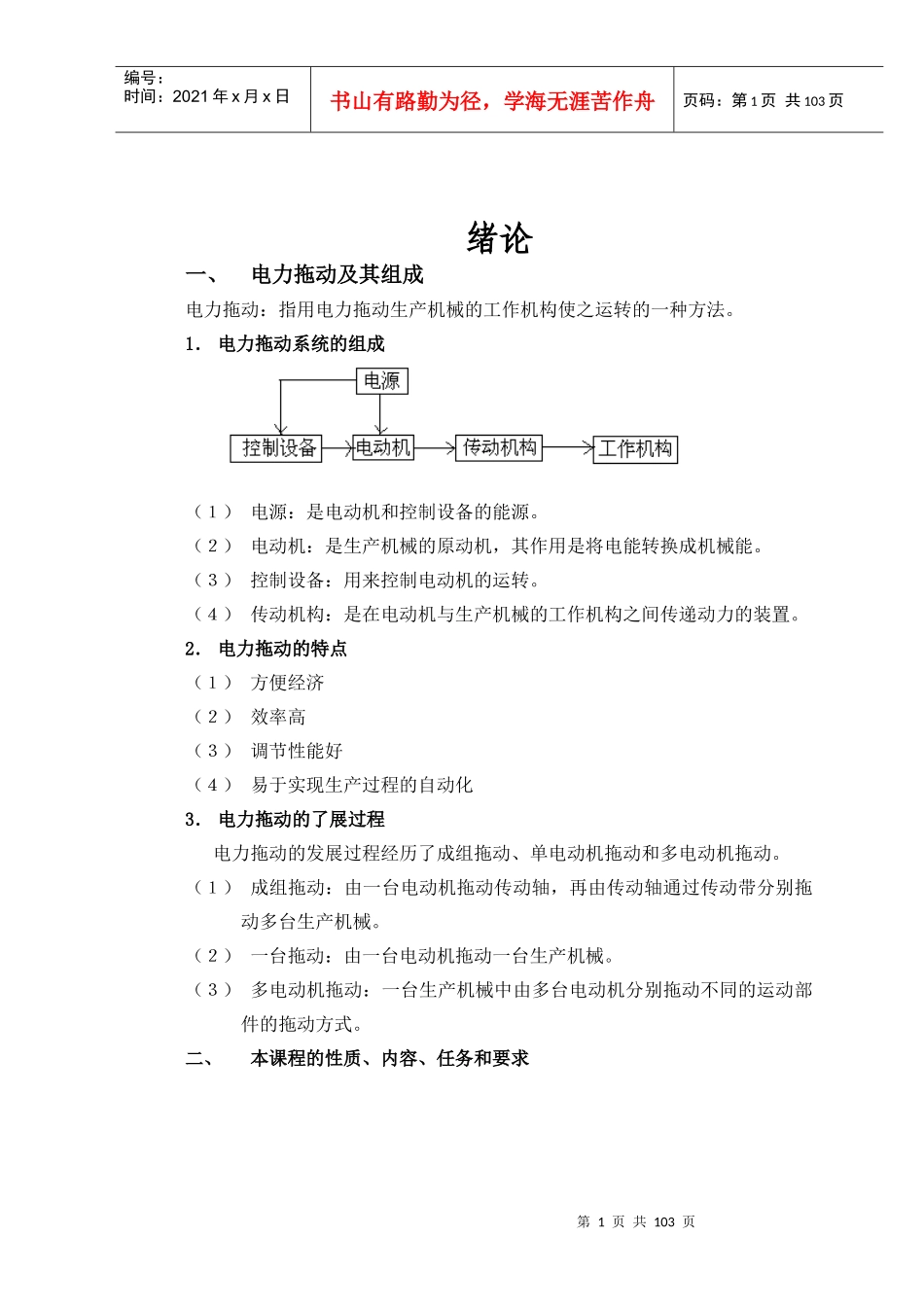

第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共103页绪论一、电力拖动及其组成电力拖动：指用电力拖动生产机械的工作机构使之运转的一种方法。1．电力拖动系统的组成（１）电源：是电动机和控制设备的能源。（２）电动机：是生产机械的原动机，其作用是将电能转换成机械能。（３）控制设备：用来控制电动机的运转。（４）传动机构：是在电动机与生产机械的工作机构之间传递动力的装置。2．电力拖动的特点（１）方便经济（２）效率高（３）调节性能好（４）易于实现生产过程的自动化3．电力拖动的了展过程电力拖动的发展过程经历了成组拖动、单电动机拖动和多电动机拖动。（１）成组拖动：由一台电动机拖动传动轴，再由传动轴通过传动带分别拖动多台生产机械。（２）一台拖动：由一台电动机拖动一台生产机械。（３）多电动机拖动：一台生产机械中由多台电动机分别拖动不同的运动部件的拖动方式。二、本课程的性质、内容、任务和要求第2页共103页第1页共103页按动作方式样式式按用途和所控制的对象控制电器自动切换电器非自动切换电器有触点电器配电电器按执行机构无触点电器按批准的级别出心裁按内容性质基础标准国家标准（ＧＢ）专业标准产品标准专业（部）标准（ＪＢ）局批企业标准（ＪＢ／Ｄ）Ｑ））编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共103页第一单元常用低压电器及其拆装与维修概述电器：凡是根据外界特定的信号或要求，自动或手动接通和断开电路，断续或连续地改变电路参数，实现对电路或非电路现象的切换、控制、保护、检测和调节的电气设备均称为电器。低压电器：工作在交流额定电压1200Ｖ及以下、直流额定电压1500V及以下的电器称为低压电器。一、低压电器的分类、产品标准和常用术语１．分类２．低压电器的产品标准３．常用术语第3页共103页第2页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共103页（１）通断时间：从电流开始在开关电器一个极流过瞬间起，到所有极的电弧最终熄灭瞬间为止的时间间隔。（２）分断能力：开关电器在规定的条件下，能在给定的电压下分断的预期分断电流值。二、低压电器型号组成形式见书Ｐ５第4页共103页第3页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共103页课题一低压开关一、刀开关１．开启式负荷开关（胶盖刀开关、闸刀开关）（１）型号含义（２）结构（３）选用１）用于照明和电热负载时，选用额定电压220V或250V，额定电流不小于电路所有负载额定电流之和的两极开头。２）用于控制电动机的直接启动和停止时，选用额定电压380V或500V，额定电流不小于电动机额定电流３倍的三极开关。（４）安装与使用１）必须垂直安装，且合闸状态时手柄朝上。２）控制照明和电热负载时，要装接熔断器作短路和过载保护。３）更换熔体时，必须在闸刀断开的情况下按原规格更换。４）分、合闸操作时，应动作迅速。（５）常见故障及处理见书Ｐ９２．封闭式负荷开关（１）型号含义第5页共103页第4页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共103页结构特点：一是采用了储能分合闸方式。二是设置了联锁装置。（２）选用１）额定电压应不小于线路工作电压。２）用于控制照明、电热负载时，开关的额定电流应不小于所有负载额定电流之和；用于控制电动机时开关的额定电流应不小于电动机额定电流的３倍。（３）安装与使用１）必须垂直安装，高度不低于1.3～１.5m。２）外壳必须可靠接地。３）电源进线接在静还将夹座一边的接线端子上。负载引线接在熔断器一边的接线端子上。（４）常见故障及处理方法P10二、组合开关１．型号含义２．结构开关的手柄有“倒”、“停”、“顺”三个位置。电路中符号：３．选用用于直接控制异步电动机的启动和正、反转时，开关的额定电流一般取电动机额定电流的1.5～2.5倍。４．安装与使用（１）外壳应可靠接地。（２）在箱内操作，最好装在右上方。第6页共103页第5页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共103页（３）...
