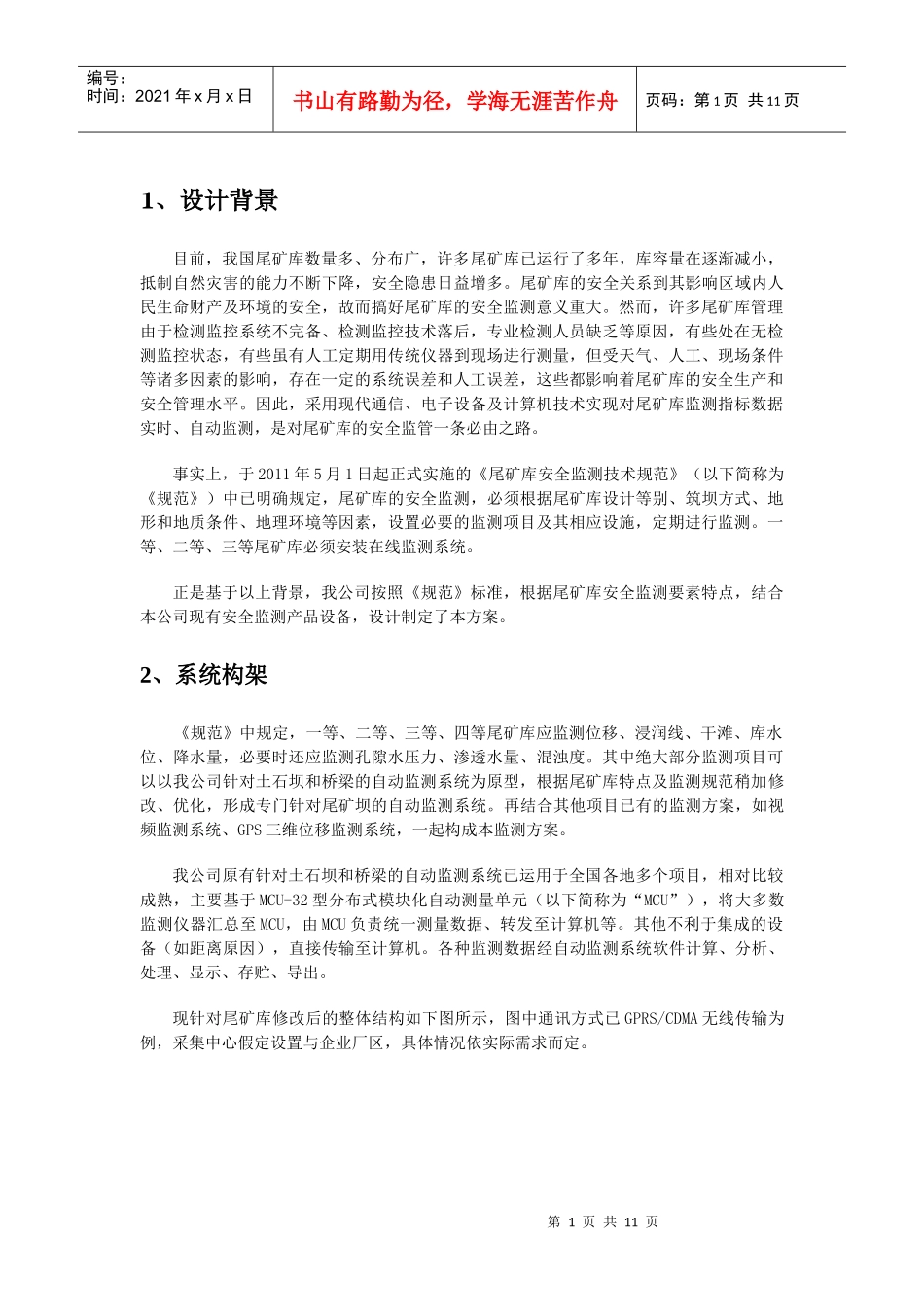

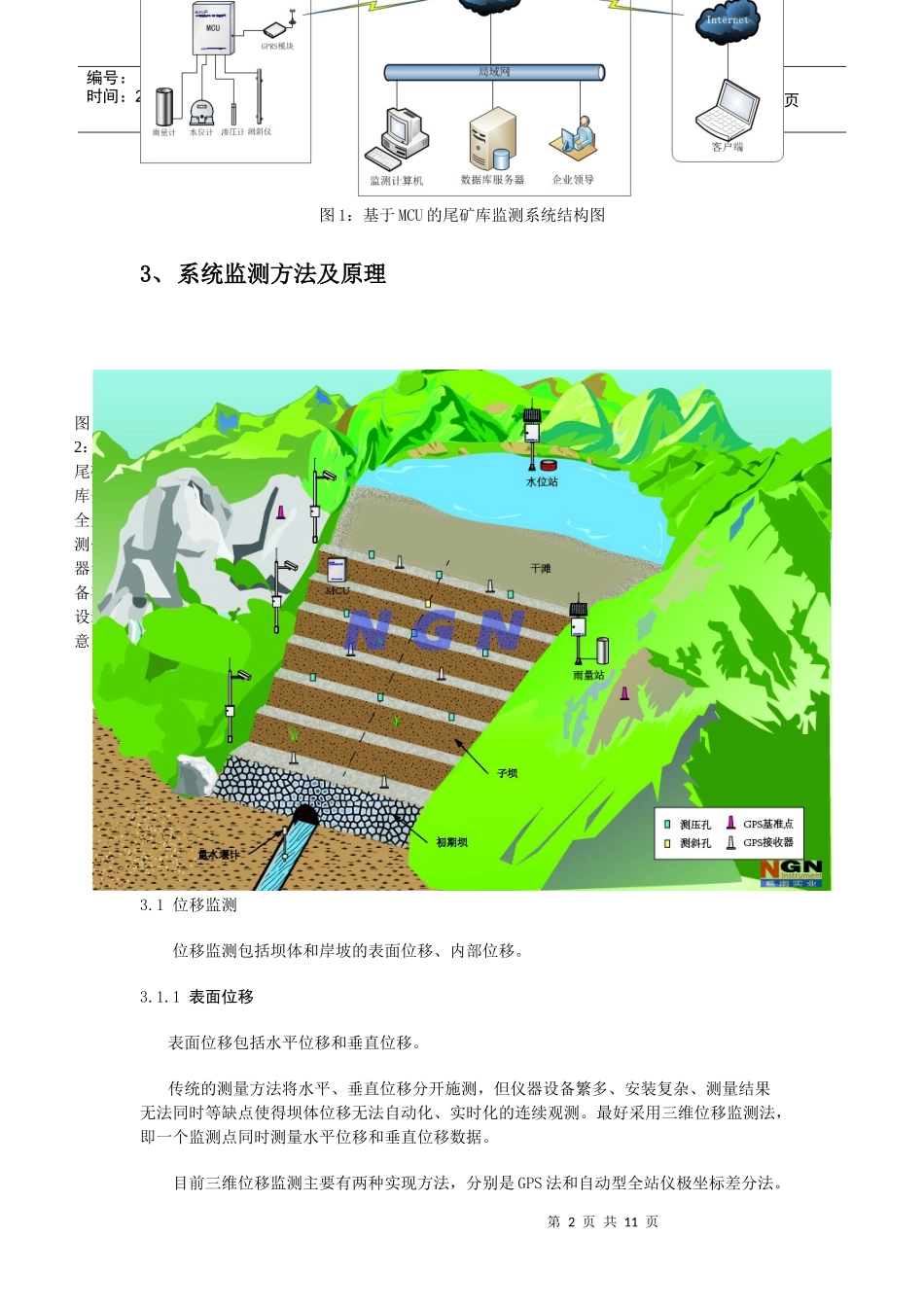

尾矿库自动化安全监测系统方案南京葛南实业有限公司南京葛南实业有限公司www.njgn.comwww.njgn.comnjgn@njgn.comnjgn@njgn.com025-68891111025-688911112011-04-252011-04-25第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页1、设计背景目前，我国尾矿库数量多、分布广，许多尾矿库已运行了多年，库容量在逐渐减小，抵制自然灾害的能力不断下降，安全隐患日益增多。尾矿库的安全关系到其影响区域内人民生命财产及环境的安全，故而搞好尾矿库的安全监测意义重大。然而，许多尾矿库管理由于检测监控系统不完备、检测监控技术落后，专业检测人员缺乏等原因，有些处在无检测监控状态，有些虽有人工定期用传统仪器到现场进行测量，但受天气、人工、现场条件等诸多因素的影响，存在一定的系统误差和人工误差，这些都影响着尾矿库的安全生产和安全管理水平。因此，采用现代通信、电子设备及计算机技术实现对尾矿库监测指标数据实时、自动监测，是对尾矿库的安全监管一条必由之路。事实上，于2011年5月1日起正式实施的《尾矿库安全监测技术规范》（以下简称为《规范》）中已明确规定，尾矿库的安全监测，必须根据尾矿库设计等别、筑坝方式、地形和地质条件、地理环境等因素，设置必要的监测项目及其相应设施，定期进行监测。一等、二等、三等尾矿库必须安装在线监测系统。正是基于以上背景，我公司按照《规范》标准，根据尾矿库安全监测要素特点，结合本公司现有安全监测产品设备，设计制定了本方案。2、系统构架《规范》中规定，一等、二等、三等、四等尾矿库应监测位移、浸润线、干滩、库水位、降水量，必要时还应监测孔隙水压力、渗透水量、混浊度。其中绝大部分监测项目可以以我公司针对土石坝和桥梁的自动监测系统为原型，根据尾矿库特点及监测规范稍加修改、优化，形成专门针对尾矿坝的自动监测系统。再结合其他项目已有的监测方案，如视频监测系统、GPS三维位移监测系统，一起构成本监测方案。我公司原有针对土石坝和桥梁的自动监测系统已运用于全国各地多个项目，相对比较成熟，主要基于MCU-32型分布式模块化自动测量单元（以下简称为“MCU”），将大多数监测仪器汇总至MCU，由MCU负责统一测量数据、转发至计算机等。其他不利于集成的设备（如距离原因），直接传输至计算机。各种监测数据经自动监测系统软件计算、分析、处理、显示、存贮、导出。现针对尾矿库修改后的整体结构如下图所示，图中通讯方式已GPRS/CDMA无线传输为例，采集中心假定设置与企业厂区，具体情况依实际需求而定。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页图1：基于MCU的尾矿库监测系统结构图3、系统监测方法及原理图2：尾矿库安全监测仪器设备布设示意图3.1位移监测位移监测包括坝体和岸坡的表面位移、内部位移。3.1.1表面位移表面位移包括水平位移和垂直位移。传统的测量方法将水平、垂直位移分开施测，但仪器设备繁多、安装复杂、测量结果无法同时等缺点使得坝体位移无法自动化、实时化的连续观测。最好采用三维位移监测法，即一个监测点同时测量水平位移和垂直位移数据。目前三维位移监测主要有两种实现方法，分别是GPS法和自动型全站仪极坐标差分法。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页两种方法原理不同，但仪器安装位置大体相同，先是在坝体两侧山体岩石或坚实土基上安装一两个基准点，再在坝体上安装若干测点，通过比对基准点坐标得出测点相对于基准点的三维位移。监测断面应选择最大坝高断面、有排水管通过的断面、地基工程地质变化较大的地段及运行有异常反应处。初期坝顶和后期坝顶各布设一排，每30～60m高差布设一排，一般不少于3排。图2中选择了两个断面，分别在初期坝顶和后期坝顶布置了一个测点，中间处布置了一个测点；应根据坝长增减监测断面，一般坝长小于300m时，宜取20～100m；坝长大于300m时，宜取50～200m；坝长大于1000m时，宜取100～300m。GPS法每个测点通过无线传输与计算机通信，计算机软件分析对比各点坐标算出测点位移；...
