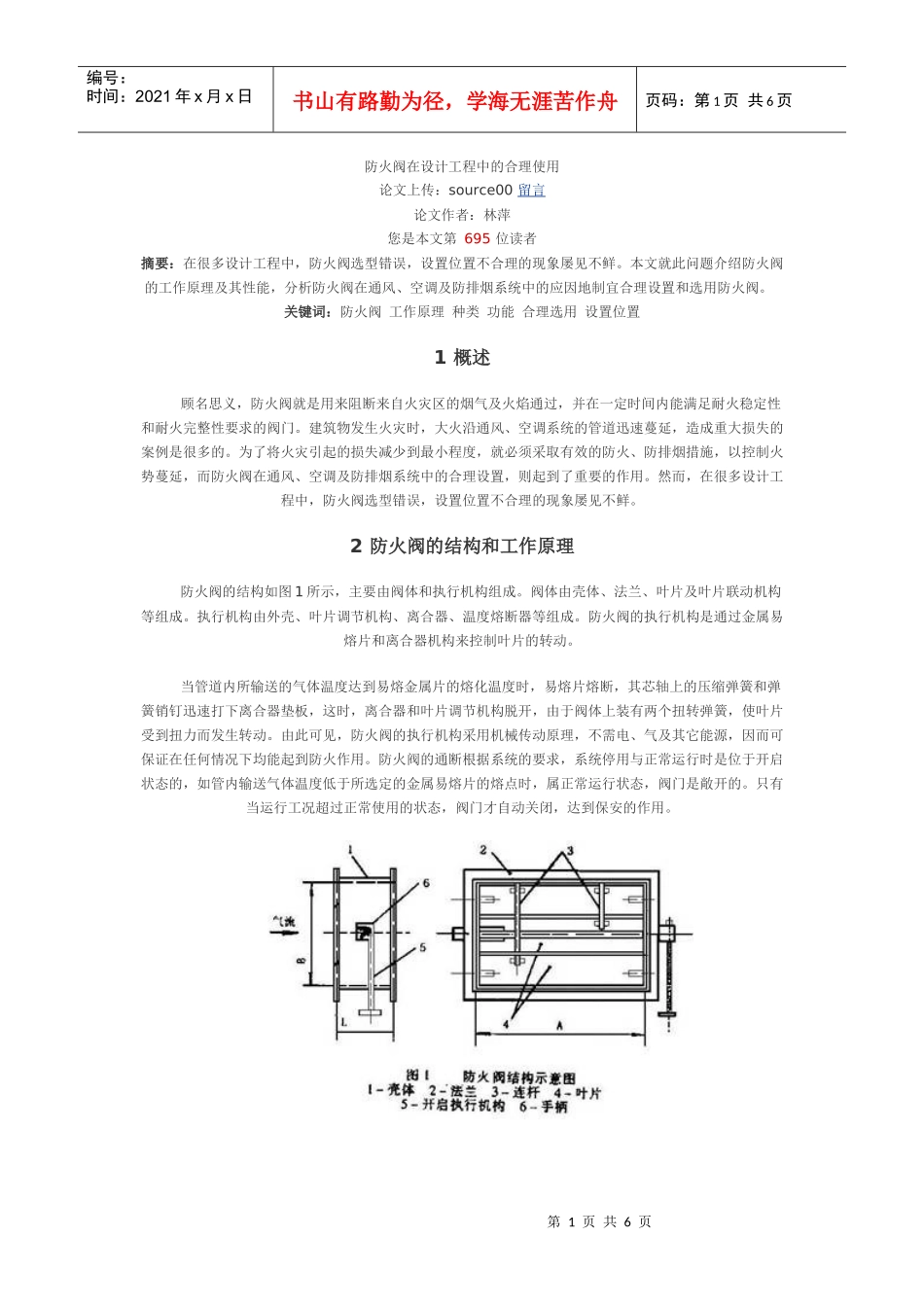

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页防火阀在设计工程中的合理使用论文上传：source00留言论文作者：林萍您是本文第695位读者摘要：在很多设计工程中，防火阀选型错误，设置位置不合理的现象屡见不鲜。本文就此问题介绍防火阀的工作原理及其性能，分析防火阀在通风、空调及防排烟系统中的应因地制宜合理设置和选用防火阀。关键词：防火阀工作原理种类功能合理选用设置位置1概述顾名思义，防火阀就是用来阻断来自火灾区的烟气及火焰通过，并在一定时间内能满足耐火稳定性和耐火完整性要求的阀门。建筑物发生火灾时，大火沿通风、空调系统的管道迅速蔓延，造成重大损失的案例是很多的。为了将火灾引起的损失减少到最小程度，就必须采取有效的防火、防排烟措施，以控制火势蔓延，而防火阀在通风、空调及防排烟系统中的合理设置，则起到了重要的作用。然而，在很多设计工程中，防火阀选型错误，设置位置不合理的现象屡见不鲜。2防火阀的结构和工作原理防火阀的结构如图1所示，主要由阀体和执行机构组成。阀体由壳体、法兰、叶片及叶片联动机构等组成。执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。防火阀的执行机构是通过金属易熔片和离合器机构来控制叶片的转动。当管道内所输送的气体温度达到易熔金属片的熔化温度时，易熔片熔断，其芯轴上的压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，由于阀体上装有两个扭转弹簧，使叶片受到扭力而发生转动。由此可见，防火阀的执行机构采用机械传动原理，不需电、气及其它能源，因而可保证在任何情况下均能起到防火作用。防火阀的通断根据系统的要求，系统停用与正常运行时是位于开启状态的，如管内输送气体温度低于所选定的金属易熔片的熔点时，属正常运行状态，阀门是敞开的。只有当运行工况超过正常使用的状态，阀门才自动关闭，达到保安的作用。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3防火阀的种类及其性能表2名称应用范围功能特点启闭配用操作装置防火阀安装在通风空调系统风管内，防止火势沿风管蔓延1.70℃自动关闭，风机停机常开FD2.手动关闭，风机停机3.输出关闭电讯号4.。空气温度70℃或150℃（厨房用）时，温度熔断器或记忆合金，自动关闭阀，可输出电讯号，手动复位防火调节阀安装在通风系统风量需要调节的风管内，防止火势沿风管蔓延1.70℃自动关闭，风机停机常开FVD2.手动关闭，风机停机3.阀门在0°~90°内五档调节风量4.输出关闭电讯号5,空气温度70℃或150℃（厨房用）时，自动关闭，手动复位，风量调节，输出关闭讯号和联动讯号防火排烟阀用于排烟系统风管上，防止火势沿排烟风管蔓延烟气温度280℃时自动关闭，手动复位，输出关闭讯号和联动讯号常开防火风口（简易防火阀）用于通风或回管上，防止火势沿风管蔓延或阻断烟气通过空气70℃时，温度熔断器或记忆关闭常开防烟防火调节阀安装在有防烟防火要求的通风空调系统管道上，防止火势沿风管蔓延或阻断烟气通过1.靠烟感器控制动作，用电讯号通过电磁铁关闭（防烟），通风空调系统风机停机常开SFVD2.70℃自动关闭（防火），风机停机3.手动关闭，风机停机4.阀门在0°~90°内五档调节风量5.输出阀门关闭电讯号加压送风口用于楼梯间前室，合用前室，防烟避难走廊内等火灾时手动或电讯号开启。空气浊度达到280℃时自动关闭常闭防烟防火阀安装在有防烟防火要求的通风空调系统管道上，防止火势沿风管蔓延或阻断烟气通过1.靠烟感器控制动作，用电讯号通过电磁铁关闭（防烟），通风空调系统风机停机常开2.70℃自动关闭（防火），风机停机3.手动关闭，风机停机3.输出阀门关闭电讯号第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页远距离防烟防火调节阀安装在有防烟防火要求的通风空调系统管道上,在较复杂地形，且又需经常调节的地方比较适用2.70℃自动关闭（防火），风机停机BSFVD3.手动关闭，风机停机3.远距离手动关闭，风机停机4.阀门在0°~90°内五档调节风量5.输出阀门关闭电讯号排烟防...
