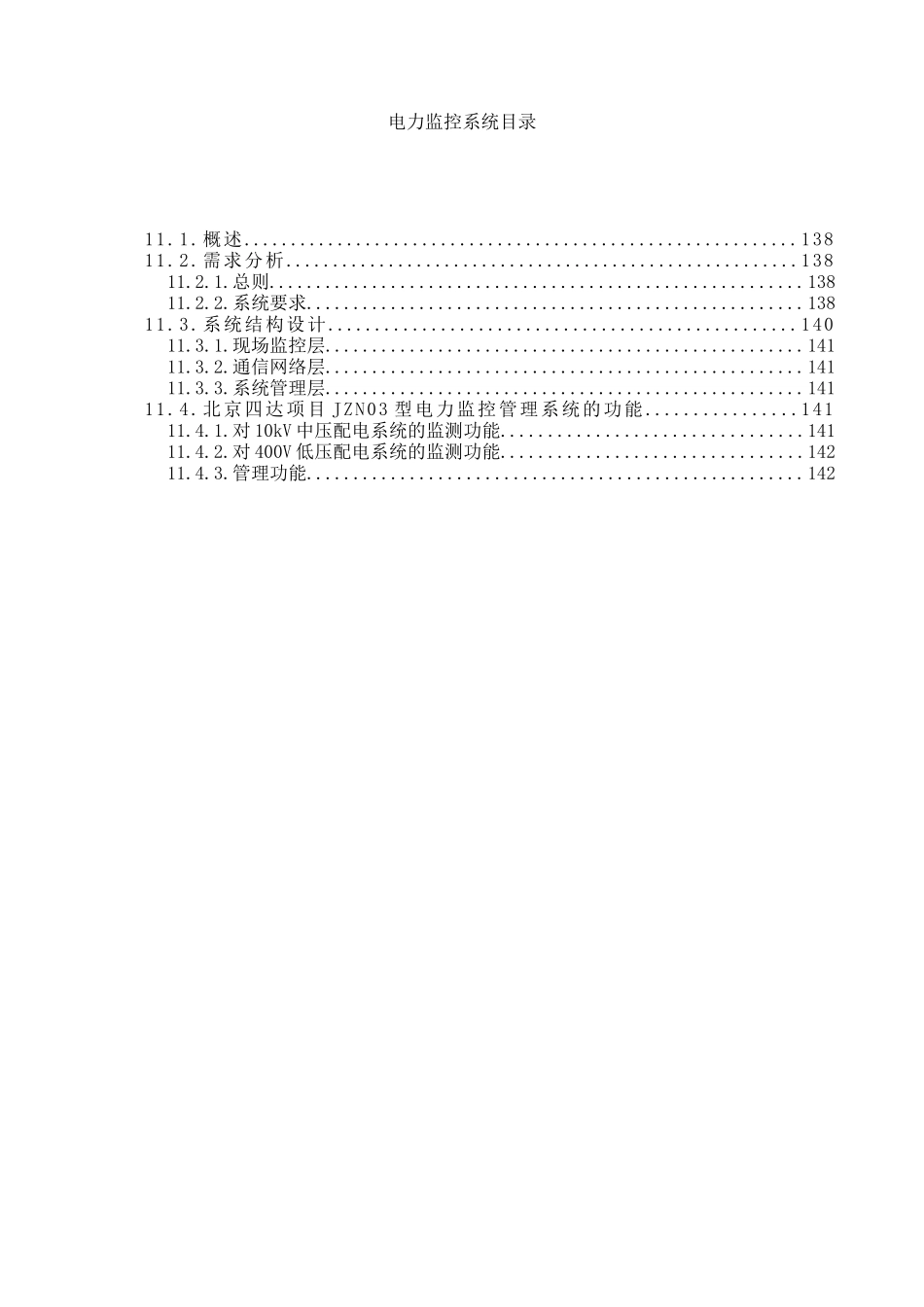

电力监控系统目录11.1.概述...........................................................13811.2.需求分析.......................................................13811.2.1.总则.........................................................13811.2.2.系统要求.....................................................13811.3.系统结构设计..................................................14011.3.1.现场监控层...................................................14111.3.2.通信网络层...................................................14111.3.3.系统管理层...................................................14111.4.北京四达项目JZN03型电力监控管理系统的功能................14111.4.1.对10kV中压配电系统的监测功能................................14111.4.2.对400V低压配电系统的监测功能................................14211.4.3.管理功能.....................................................142第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页11.电力监控系统11.1.概述由北京机械工业自动化研究所开发的JZN03型电力监控管理系统是软、硬件都已实现标准化、模块化的集成式定制产品，可以集中或分布配置。它是电力系统终端用户从10kV开闭站到400V低压配电室进行“遥信、遥测、遥控、遥调”以及故障就地自动应急处理的最佳解决方案。采用该系统后可以真正做到变电站的无人或少人值守及与用户的实时互动。因此，它也是智能电网和配网自动化的重要组成部分。JZN03型电力监控管理系统可对中、低压配电柜、直流屏、变压器、UPS电源、柴油发电机组等多种变电、配电设备进行全方位的监测和控制；可对配电系统的供电质量进行连续不断的实时监测，为谐波污染的治理并降低供配电系统的能耗和进行故障及事故原因的分析提供可靠的数据和信息；可在各种情况下保证系统的可操作性，具有多重软件联锁能完全防止误操作；除可进行遥控外，系统还具有自动进行故障的应急处理和负荷管制等强大功能；它具有可视化的人机界面，能实时监控供电系统的运行状况，自动记录进行参数、故障报警和操作内容等各种事件，管理完全实现自动化；它具有开放的通信接口，可以用OPC等多种方式与IBMS及其它计算机系统进行通信上传数据，从而成为配网自动化系统或建筑设备自动化监控管理系统、能源管理系统的一个组成部分；它的智能化程度高，变电站可实现无人或少人值守，大大减少人工费用；同时其故障自动应急处理和负荷管制功能，保证供电的连续性，缩短停电时间，降低因停电所造成的经济损失。JZN03型电力监控管理系统具有既先进又实用的强大功能和长时间稳定运行的良好性能，因此它不仅被应用在诸如北京首都国际机场3号航站楼等许多重要的大型公共建筑中，也用于像北京亦庄定海园小区等众多的民用项目中，并且都获得了用户的好评，取得了良好的经济和社会效益。11.2.需求分析11.2.1.总则整套电力监控系统包括系统监视主机，打印机，通信管理机，综合保护测控装置，智能配电仪表装置。整套通信系统包括通信总线等。整套系统供应电源包括监视主机，打印机，通信管理机的UPS电源等。其他必需安装附件。11.2.2.系统要求系统结构变电站以计算机站控系统为核心，对整个变电站的一次主设备实现遥测，遥信，遥控，遥调功能，对二次设备和辅助设备实现远方的控制。系统可以根据电网运行方式的要求，实现各种闭环控制功能。实现对全部的一次设备进行监视、测量、控制、记录和报警功能，并与保护设备和远方控制中心通讯，实现变电站综合自动化。系统采用分布式数据库。综合自动化系统分为二层：站级控制层和间隔级控制层，间隔级控制层将采集和处理后的数据信号，经光纤媒介传输到站级控制层，通过通信网在站控层溶为一体。各间隔级单元相互独立，不相互影响，功能上不依赖于站控计算机，增强整个系统的可靠性和可用性。系统功能(a)总的要求第2页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页综合自动化系统综合和...
