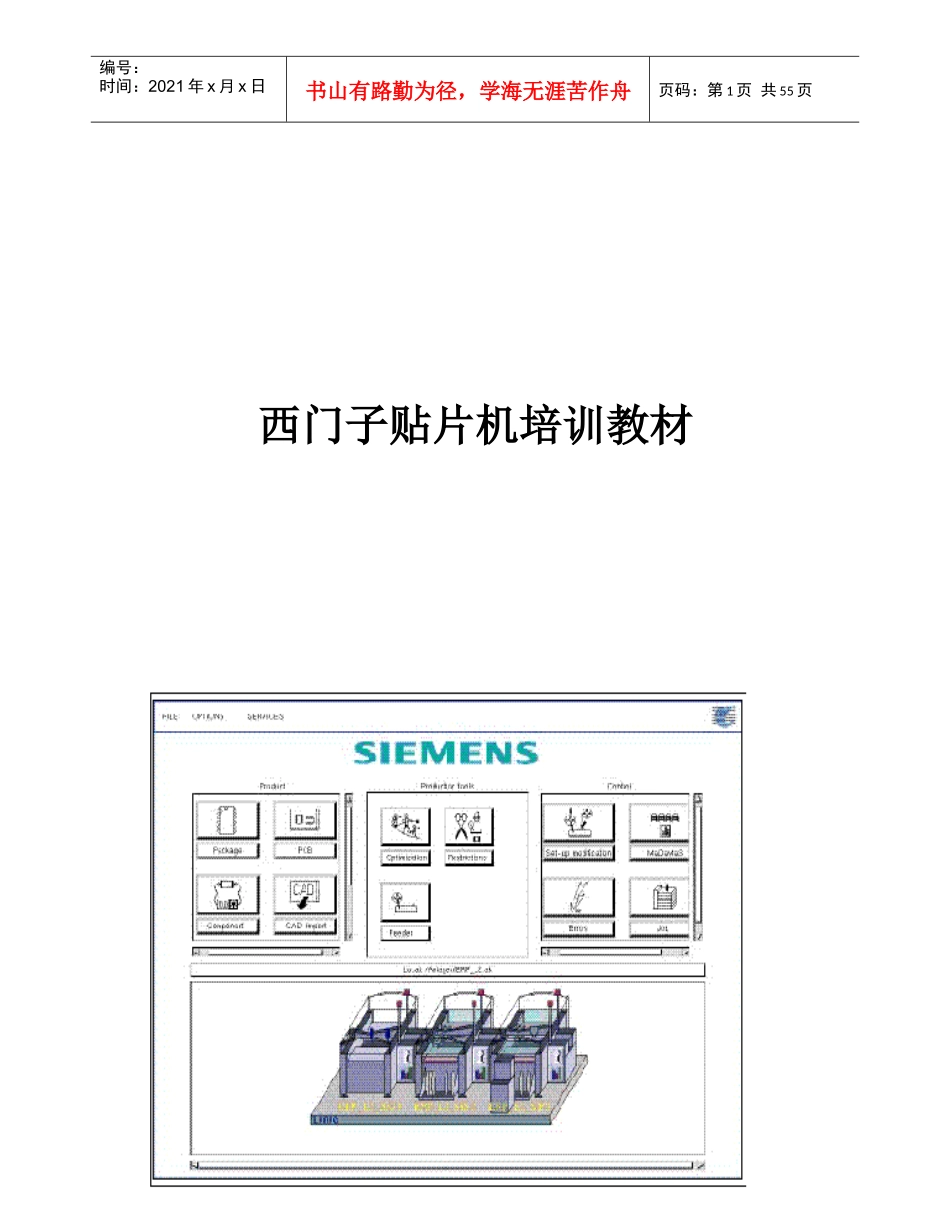

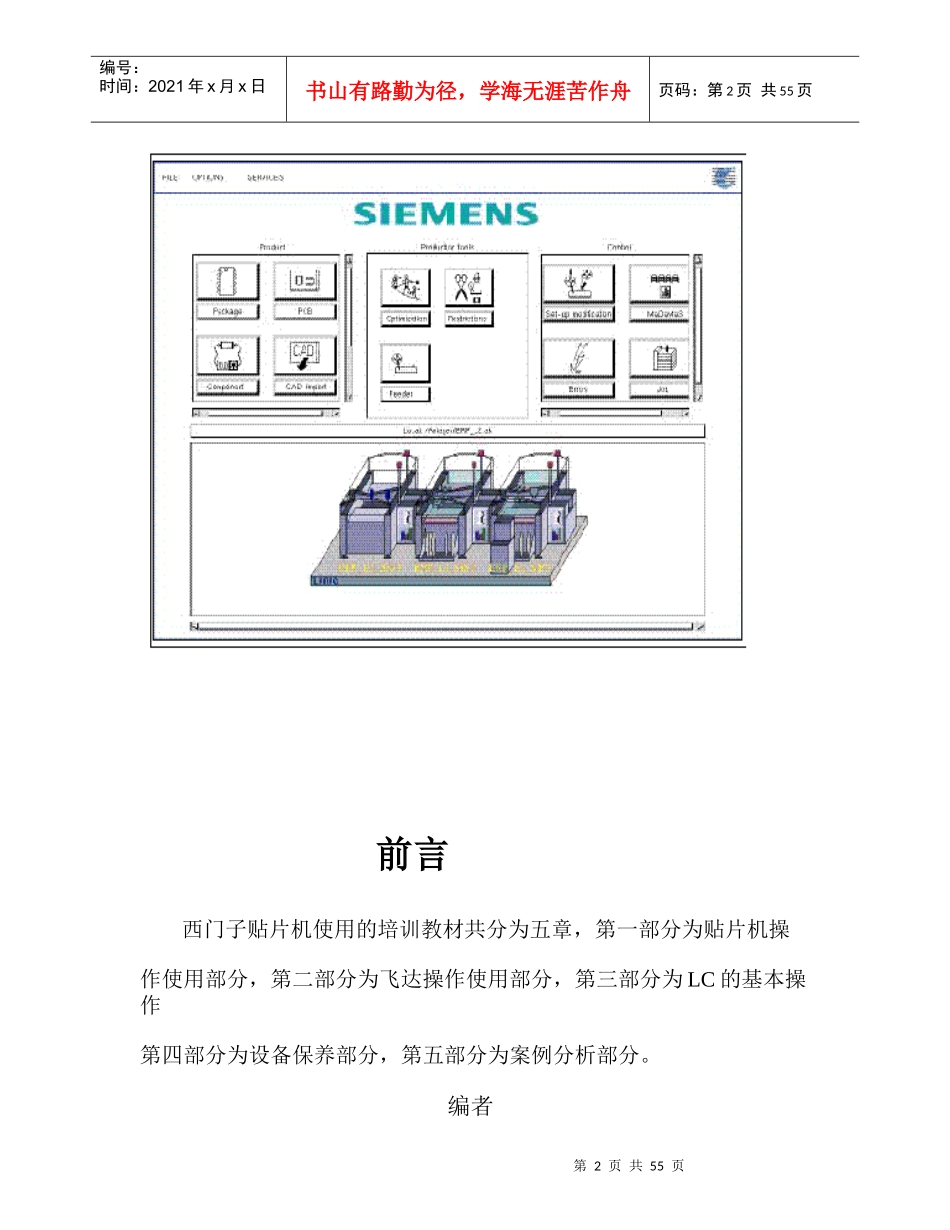

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页西门子贴片机培训教材第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页前言西门子贴片机使用的培训教材共分为五章，第一部分为贴片机操作使用部分，第二部分为飞达操作使用部分，第三部分为LC的基本操作第四部分为设备保养部分，第五部分为案例分析部分。编者第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页第一章基本操作第一节机器结构介绍1.1SIPLACE80S-20全视图第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页①上料区1。②旋转头支架2。③旋转头支架1。④上料区3。1.2SIPLACE80F4全视图第5页共55页第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页①托盘上料区1。②托盘交换装置。③上料区2。④IC贴片头。⑤支撑架1。⑥旋转头。⑦上料区3。1.3开关位置图：第6页共55页第5页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共55页①停止按钮。②开始按钮。③紧急停止按钮。④紧急停止按钮。⑤开始按钮。⑥停止按钮。⑦钥匙操作开关。1.4机器显示和操作部位：第7页共55页第6页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共55页①监视器②电脑。③键盘。④主开关。⑤前操做面板。⑥后操作面板。⑦指示灯。第8页共55页第7页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共55页第二节使用界面菜单介绍2.1桌面结构①标题栏。②菜单栏。③工作或客户区。④机器控制模式。⑤状态窗口。⑥图标条。⑦状态行。第9页共55页第8页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共55页2.1.1菜单行的例子：①菜单。②菜单行。③子菜单。④功能键。⑤借助功能键F1到最大F12。2.1.2工作区的例子：第10页共55页第9页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共55页①PCB板和上料文件名。②对子菜单选择区。③为操作用图标（按钮）。④为操作用选择区。2.2.3状态窗口的例子：第11页共55页第10页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共55页①机器控制模式。②发生的最后错误信息（红条）。③机器状态。④操作者的动作（绿条）。2.1.4警告和信息盒的例子：第12页共55页第11页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共55页.警告和信息盒显示哪一个动作被机器执行和哪一个动作需要操作者。1。在警告和信息盒中读和确认信息。2。击OK按钮。3。执行你已经被要求执行的功能。第13页共55页第12页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共55页3：操作详细界面介绍：3.1主视图第14页共55页第13页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共55页①主视窗。②上料表。③错误信息。④飞达。⑤贴片头功能区。⑥PCB板传输功能2（双轨道选项）。⑦PCB板传输功能1（双轨道选项）。⑧教和测试识别点。⑨测试元件和编辑外形尺寸数据。⑩GEM-界面（选项）。3.2上料表：第15页共55页第14页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共55页①退回主视窗②显示上料区1的上料表③显示上料区2的上料表④显示上料区3的上料表⑤显示上料区4的上料表（目前没用）3.3错误信息第16页共55页第15页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共55页①退回主视窗②料站错误信息③机器错误信息④传输错误信息⑤一般错误信息3.4飞达第17页共55页第16页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共55页①退回主视图②显示和确认空料站③显示托盘和改变余量标准④显示和振动飞达⑤托盘交换功能3.5贴片头单步功能第18页共55页第17页共55页编号：时间：...
