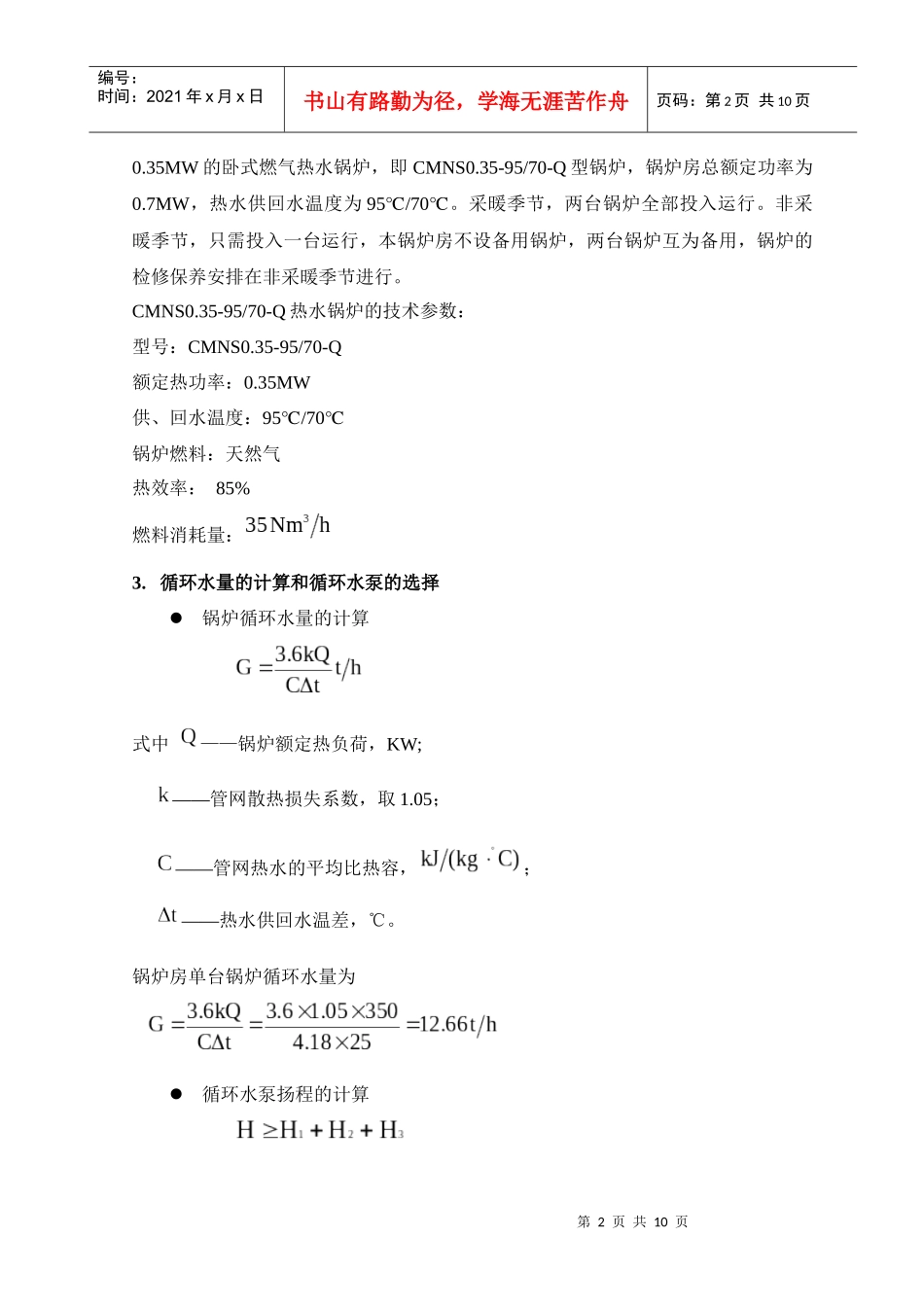

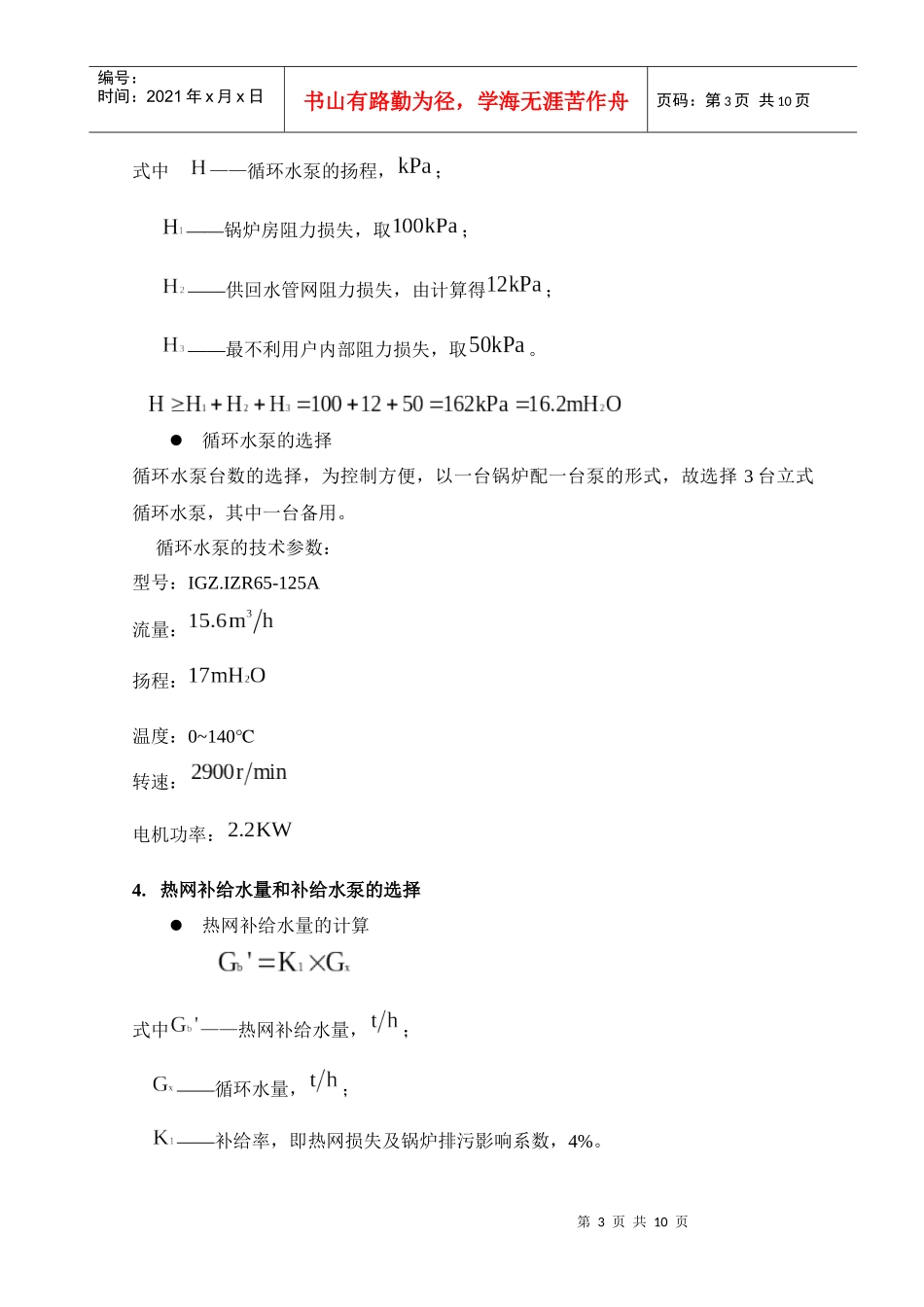

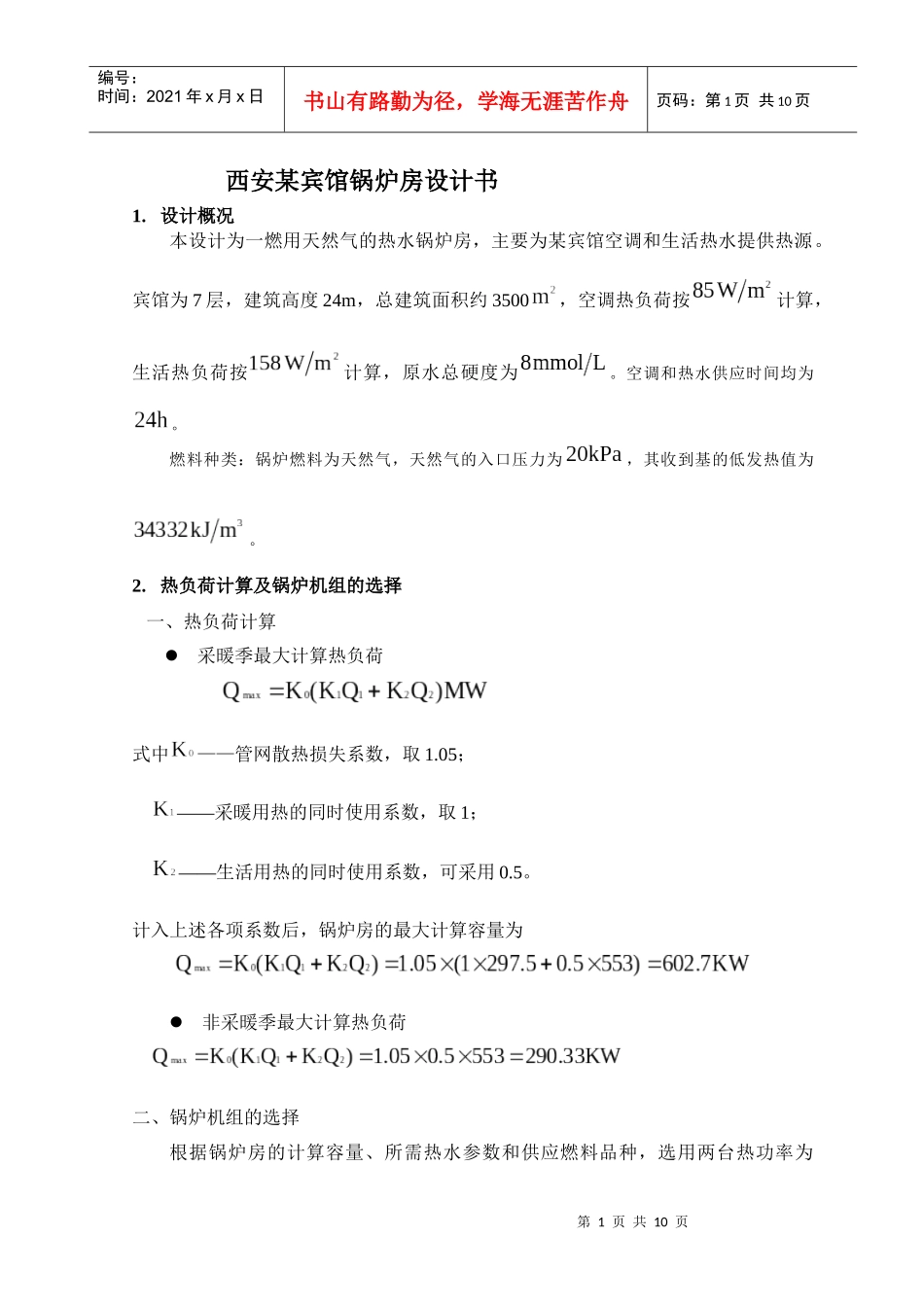

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页西安某宾馆锅炉房设计书1.设计概况本设计为一燃用天然气的热水锅炉房，主要为某宾馆空调和生活热水提供热源。宾馆为7层，建筑高度24m，总建筑面积约3500，空调热负荷按计算，生活热负荷按计算，原水总硬度为。空调和热水供应时间均为。燃料种类：锅炉燃料为天然气，天然气的入口压力为，其收到基的低发热值为。2.热负荷计算及锅炉机组的选择一、热负荷计算采暖季最大计算热负荷式中——管网散热损失系数，取1.05；——采暖用热的同时使用系数，取1；——生活用热的同时使用系数，可采用0.5。计入上述各项系数后，锅炉房的最大计算容量为非采暖季最大计算热负荷二、锅炉机组的选择根据锅炉房的计算容量、所需热水参数和供应燃料品种，选用两台热功率为第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页0.35MW的卧式燃气热水锅炉，即CMNS0.35-95/70-Q型锅炉，锅炉房总额定功率为0.7MW，热水供回水温度为95/70℃℃。采暖季节，两台锅炉全部投入运行。非采暖季节，只需投入一台运行，本锅炉房不设备用锅炉，两台锅炉互为备用，锅炉的检修保养安排在非采暖季节进行。CMNS0.35-95/70-Q热水锅炉的技术参数：型号：CMNS0.35-95/70-Q额定热功率：0.35MW供、回水温度：95/70℃℃锅炉燃料：天然气热效率：85%燃料消耗量：3.循环水量的计算和循环水泵的选择锅炉循环水量的计算式中——锅炉额定热负荷，KW;——管网散热损失系数，取1.05；——管网热水的平均比热容，；——热水供回水温差，℃。锅炉房单台锅炉循环水量为循环水泵扬程的计算第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页式中——循环水泵的扬程，；——锅炉房阻力损失，取；——供回水管网阻力损失，由计算得；——最不利用户内部阻力损失，取。循环水泵的选择循环水泵台数的选择，为控制方便，以一台锅炉配一台泵的形式，故选择3台立式循环水泵，其中一台备用。循环水泵的技术参数：型号：IGZ.IZR65-125A流量：扬程：温度：0~140℃转速：电机功率：4.热网补给水量和补给水泵的选择热网补给水量的计算式中——热网补给水量，；——循环水量，；——补给率，即热网损失及锅炉排污影响系数，4%。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页故补给水泵流量的计算参考《暖通空调制图与设计施工规范应用手册》，补给水泵的流量，根据热水系统的正常补给水量和事故补给水量确定，宜为正常补给水量的4~5倍。则补给水泵流量为补给水泵的选择见《锅炉房设计规范》（GB50041-92），补给水泵扬程可用以下公式确定～式中——气压水罐定压点压力，见后面气压给水设备选择，；则故选用2台立式离心补水泵（一用一备），为山东省工友集团股份有限公司生产的IZR40-250（I）B型水泵。补给水泵的技术参数：型号：40-200A流量：扬程：温度：0~40℃转速：电机功率：5.定压及水处理设备的选择气压给水设备的选择气压水罐内最低工作压力，水泵启动时罐内气体压力（绝对压力），即热水系统定第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页压点定压，可由下式计算：式中，—气压罐定压点压力，;—热网送水温度，即95℃下的饱和压力，—循环水系统最高点和气压水罐最低水位的标高差，—安全富裕值，取50KPa;则：气压给水设备的选择气压水罐的总容积和气压水罐水的调节容积，应按下列公式计算：式中—气压水罐的总容积，；—罐内水的调节容积，；—气压水罐最小工作压力与最大工作压力比（以绝对压力计），宜采用0.65—0.85；—容积附加系数，隔膜式气压水罐宜采用1.05；—水泵出水量，；dbhhaHHHHdHbhHhHh2H241.522.5mHO225kPaaHd2H84.622550359.6kPa35.96mHO第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页—水泵一小时内最多启动该次数，宜采用6-8次；—安...
