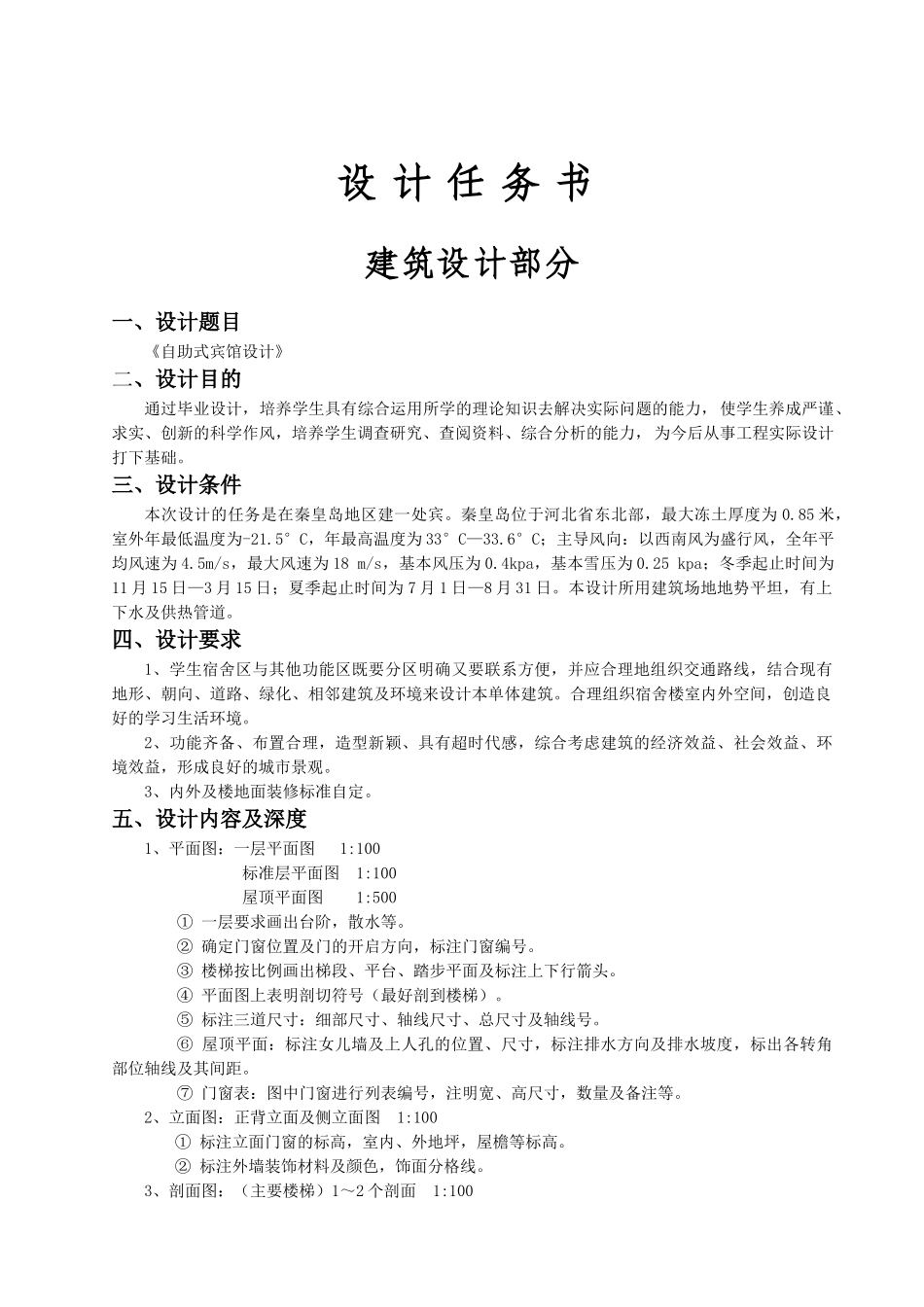

设 计 任 务 书建筑设计部分一、设计题目《自助式宾馆设计》二、设计目的通过毕业设计，培养学生具有综合运用所学的理论知识去解决实际问题的能力，使学生养成严谨、求实、创新的科学作风，培养学生调查研究、查阅资料、综合分析的能力， 为今后从事工程实际设计打下基础。三、设计条件本次设计的任务是在秦皇岛地区建一处宾。秦皇岛位于河北省东北部，最大冻土厚度为 0.85 米，室外年最低温度为-21.5°C，年最高温度为 33°C—33.6°C；主导风向：以西南风为盛行风，全年平均风速为 4.5m/s，最大风速为 18 m/s，基本风压为 0.4kpa，基本雪压为 0.25 kpa；冬季起止时间为11 月 15 日—3 月 15 日；夏季起止时间为 7 月 1 日—8 月 31 日。本设计所用建筑场地地势平坦，有上下水及供热管道。四、设计要求1、学生宿舍区与其他功能区既要分区明确又要联系方便，并应合理地组织交通路线，结合现有地形、朝向、道路、绿化、相邻建筑及环境来设计本单体建筑。合理组织宿舍楼室内外空间，创造良好的学习生活环境。2、功能齐备、布置合理，造型新颖、具有超时代感，综合考虑建筑的经济效益、社会效益、环境效益，形成良好的城市景观。3、内外及楼地面装修标准自定。五、设计内容及深度1、平面图：一层平面图 1:100标准层平面图 1:100屋顶平面图 1:500① 一层要求画出台阶，散水等。② 确定门窗位置及门的开启方向，标注门窗编号。③ 楼梯按比例画出梯段、平台、踏步平面及标注上下行箭头。④ 平面图上表明剖切符号（最好剖到楼梯）。⑤ 标注三道尺寸：细部尺寸、轴线尺寸、总尺寸及轴线号。⑥ 屋顶平面：标注女儿墙及上人孔的位置、尺寸，标注排水方向及排水坡度，标出各转角部位轴线及其间距。⑦ 门窗表：图中门窗进行列表编号，注明宽、高尺寸，数量及备注等。 2、立面图：正背立面及侧立面图 1:100① 标注立面门窗的标高，室内、外地坪，屋檐等标高。② 标注外墙装饰材料及颜色，饰面分格线。3、剖面图：（主要楼梯）1～2 个剖面 1:100① 标注剖面门窗的标高，雨蓬、台阶、檐头等的标高。② 标注各层室内、外标高，楼梯休息平台标高。③ 标注柱、墙轴线及间距。4、建筑总说明 ① 使用功能对建筑的要求 ② 建筑构造说明（地面、屋面、门窗、楼梯等）六、参考资料1、现行建筑设计规范大全·北京：中国建筑工业出版社，19982、李必瑜主编·房屋建筑学·武汉：武汉工业大学出版社，20003、傅信祁主编·房...
