航站楼虹吸式雨水排水工程施工总结(DOC26页)VIP免费

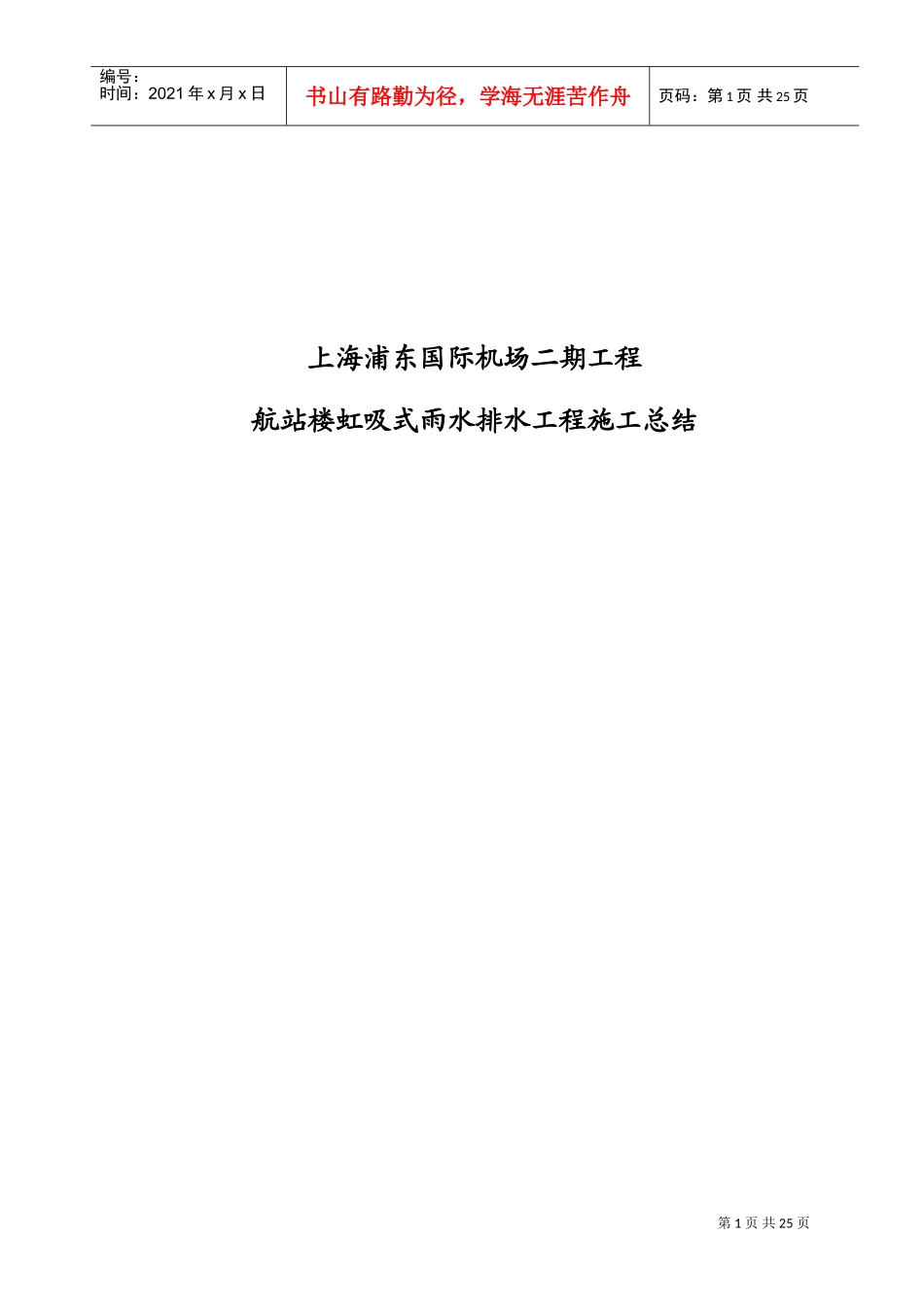

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页上海浦东国际机场二期工程航站楼虹吸式雨水排水工程施工总结第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页上海市安装工程有限公司2008-07-07目录一、工程概况及主要工程量二、工程参建单位三、工程质量目标四、本工程执行的施工及验收规范、技术规范、规程五、安装施工原则六、虹吸式雨水系统的测试验收七、质量保证措施八、工程质量自我评价第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页一、工程概况及主要工程量、本工程位于上海市浦东国际机场，屋面结构为钢结构全框架。由于屋面汇水面积较大，且汇水组织情况复杂，建筑等级要求为市级重点工程，立面要求简洁美观，对雨水系统排水要求很高，因而十分适合采用屋面虹吸排水系统。、本工程主要屋面雨水排水采用先进的虹吸压力式排水系统，由捷流虹吸技术咨询(上海)有限公司设计方承担的屋面雨水排水面积为万²(详见询价图中阴影部分，最终面积以图纸为准),在设置雨水虹吸系统的屋面上将汇入屋面天沟中的雨水采用虹吸排水的方法排到地面。本工程屋面雨量是根据项目情况及虹吸式雨水排水系统工程技术要求进行计算和设计施工,其中主楼有个系统、长廊有个系统、连机廊有个系统。、主楼及长廊钢管脚手架搭拆工程位于上海浦东国际机场，按照甲方的要求，本工程使用钢管脚手架。根据项目的要求，需要搭设条排钢脚手、独立架钢脚手等。主要实物量航站楼部分的屋面（材质）主楼前车道边的立管（材质）名称规格单位数量名称规格单位数量虹吸雨水斗套虹吸雨水斗套虹吸雨水斗套专用不锈钢管米虹吸雨水斗套专用不锈钢管米虹吸雨水斗套专用不锈钢管米专用不锈钢管米专用不锈钢管米专用不锈钢管米专用不锈钢管米专用不锈钢管米专用不锈钢管米第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页专用不锈钢管米专用不锈钢管米专用不锈钢管米专用不锈钢管米专用不锈钢管米专用不锈钢管米专用不锈钢管米二、工程参建单位：设计单位：上海现代设计集团华东建筑设计研究院监理单位：上海建科建设监理咨询有限公司总包单位：上海建工（集团）总公司土建单位：上海建工股份有限公司安装单位：上海市安装工程有限公司三、工程质量目标：虹吸雨水排水系统安装必须获得上海市安装优质工程“申安杯奖”四、本工程执行下列施工及验收规范、技术规范、规程：、建筑给水排水设计规范（）、建筑给水排水及采暖工程施工质量验收规范（）、国家雨水斗安装图集（）、全国民用建筑工程设计技术措施给水排水（）、屋面工程质量验收规范（）、屋面工程技术规范（）、虹吸系统设计和施工安装的技术要求(由虹吸雨水排水设计方提供)、虹吸雨水系统管理安装及验收指南(由虹吸雨水排水设计方提供)、现场设备工业管道焊接工程施工验收规范（）、水排水设计手册—建筑给水排水、建筑设计防火规范（）、建筑施工高处作业安全技术规范第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页、建筑施工扣件式钢管脚手架安全技术规范五、安装施工原则、虹吸式雨水系统的施工虹吸雨水系统是一个对安装细节要求非常严格的排水系统，加之,浦东机场建设具有工期紧张，施工状况复杂，结构空间利用率高，建筑配套工程的美观要求高等特点，因此，虹吸雨水分项工程在施工过程中需要克服种种困难、解决许多难题。为了确保虹吸式雨水系统能够达到设计工作效果，管道安装需要严格按图施工，但是航站楼施工现场的状况是不断变化的，虹吸雨水的系统图需要根据现场的情况及时准确的深化更新，而图纸深化的结果在现场条件下是否可行，这又需要更进一步的与相关单位进行实际沟通而定。这样，虹吸雨水施工从一开始就面临了与土建单位，钢结构，天沟，给排水，强弱电，暖通，空调，消防等其他相关施工单位的协调问题。施工中，虹吸雨水系统与钢结构及屋面的配合工作最多，雨水管道的设计安装不仅要满足系统的排水性能要求，同时，还要从建筑的美观、空间利用等...
