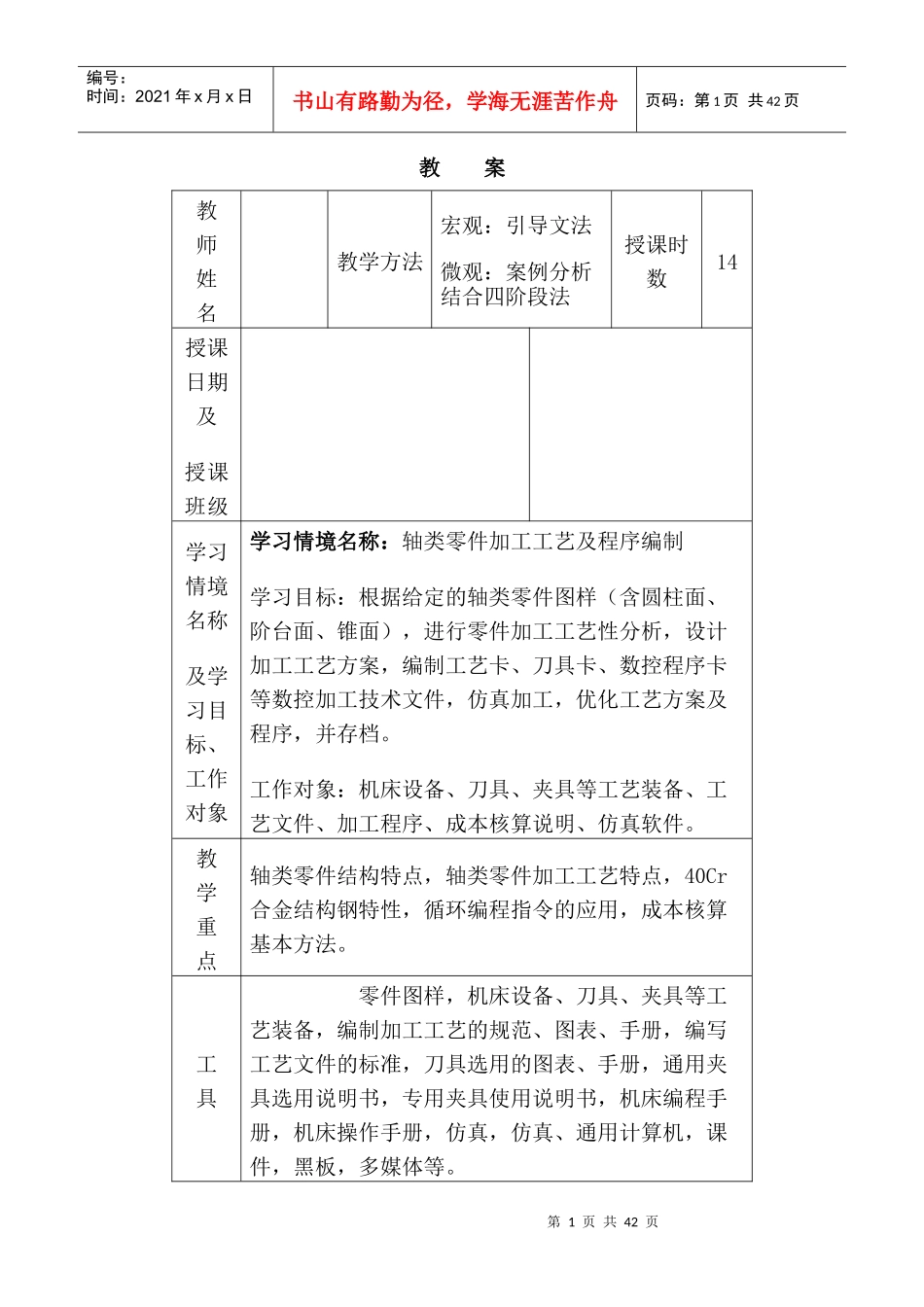

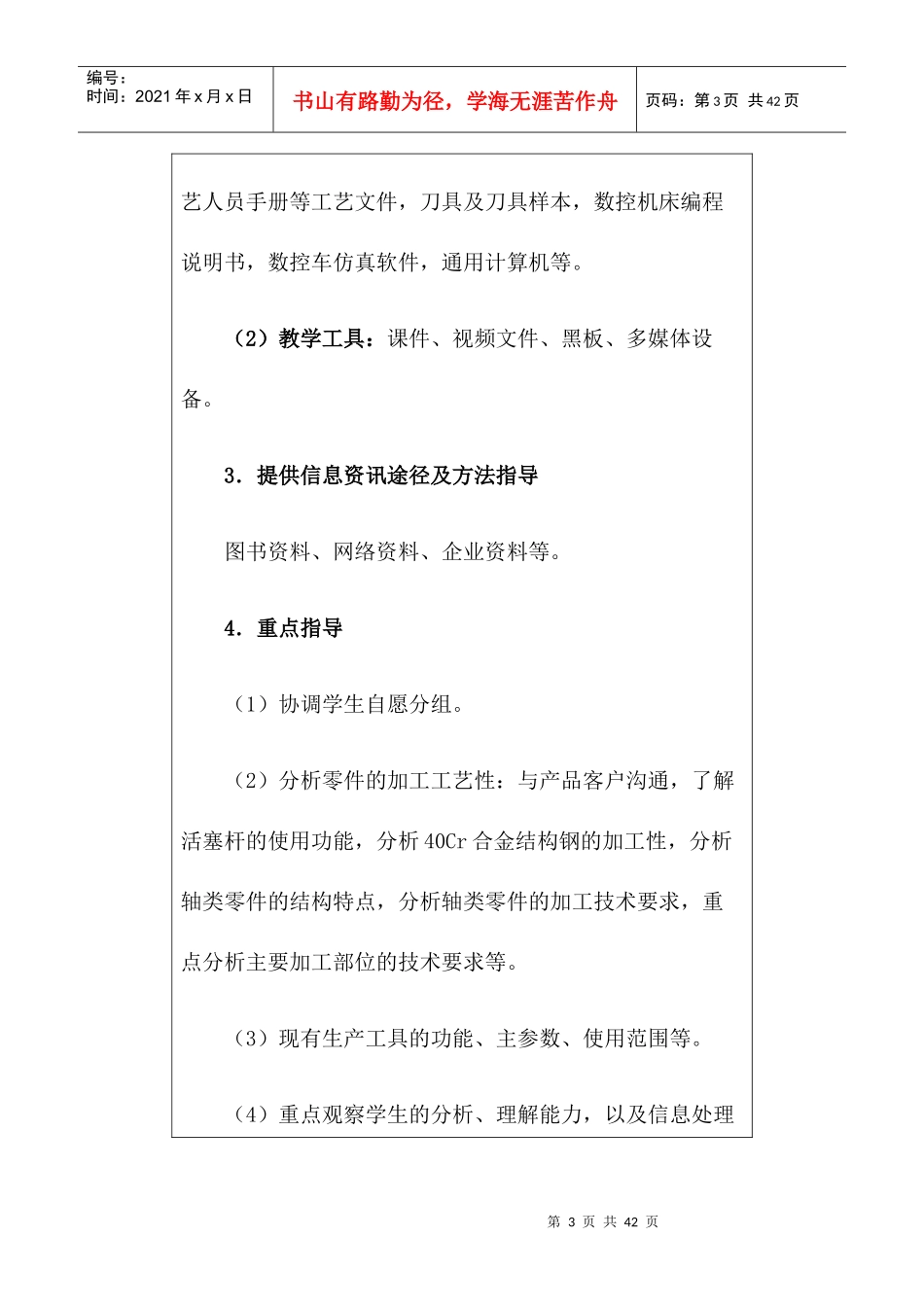

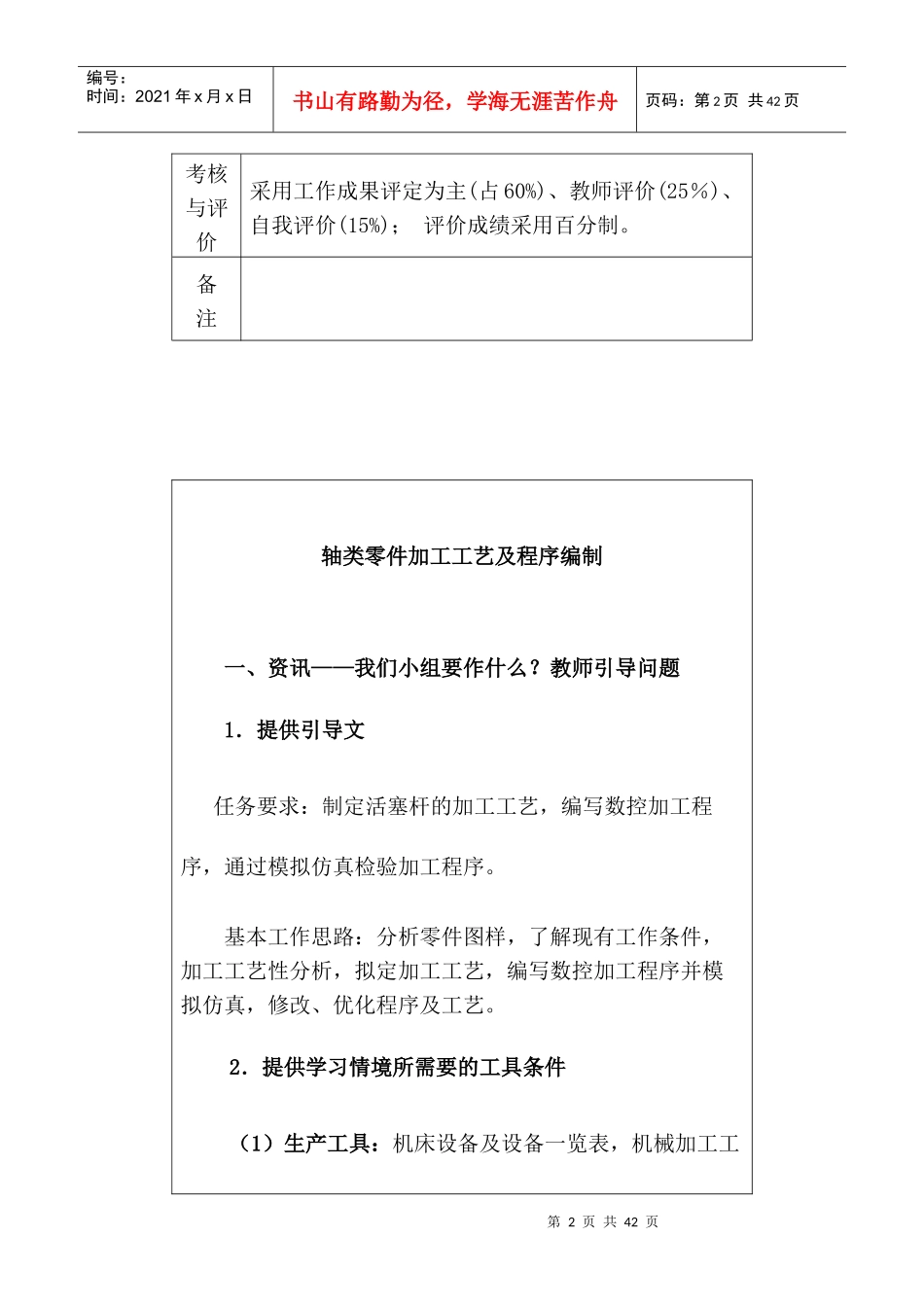

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页教案教师姓名教学方法宏观：引导文法微观：案例分析结合四阶段法授课时数14授课日期及授课班级学习情境名称及学习目标、工作对象学习情境名称：轴类零件加工工艺及程序编制学习目标：根据给定的轴类零件图样（含圆柱面、阶台面、锥面），进行零件加工工艺性分析，设计加工工艺方案，编制工艺卡、刀具卡、数控程序卡等数控加工技术文件，仿真加工，优化工艺方案及程序，并存档。工作对象：机床设备、刀具、夹具等工艺装备、工艺文件、加工程序、成本核算说明、仿真软件。教学重点轴类零件结构特点，轴类零件加工工艺特点，40Cr合金结构钢特性，循环编程指令的应用，成本核算基本方法。工具零件图样，机床设备、刀具、夹具等工艺装备，编制加工工艺的规范、图表、手册，编写工艺文件的标准，刀具选用的图表、手册，通用夹具选用说明书，专用夹具使用说明书，机床编程手册，机床操作手册，仿真，仿真、通用计算机，课件，黑板，多媒体等。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页考核与评价采用工作成果评定为主(占60%)、教师评价(25％)、自我评价(15%)；评价成绩采用百分制。备注轴类零件加工工艺及程序编制一、资讯——我们小组要作什么？教师引导问题1．提供引导文任务要求：制定活塞杆的加工工艺，编写数控加工程序，通过模拟仿真检验加工程序。基本工作思路：分析零件图样，了解现有工作条件，加工工艺性分析，拟定加工工艺，编写数控加工程序并模拟仿真，修改、优化程序及工艺。2．提供学习情境所需要的工具条件（1）生产工具：机床设备及设备一览表，机械加工工第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页艺人员手册等工艺文件，刀具及刀具样本，数控机床编程说明书，数控车仿真软件，通用计算机等。（2）教学工具：课件、视频文件、黑板、多媒体设备。3．提供信息资讯途径及方法指导图书资料、网络资料、企业资料等。4．重点指导（1）协调学生自愿分组。（2）分析零件的加工工艺性：与产品客户沟通，了解活塞杆的使用功能，分析40Cr合金结构钢的加工性，分析轴类零件的结构特点，分析轴类零件的加工技术要求，重点分析主要加工部位的技术要求等。（3）现有生产工具的功能、主参数、使用范围等。（4）重点观察学生的分析、理解能力，以及信息处理第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页能力）5．完成任务形成以下书面材料：1）计算生产纲领，确定生产类型；2）零件分析：功用、结构与技术条件。二、计划——考虑如何完成？1．工作计划主要内容制订数控工艺方案：工序合理划分，精车圆柱面、阶台、锥面的走刀路线设计，外圆车刀的选用，切削用量的选择，夹具的选用，检测计划，成本效益分析。2．重点指导加工方法的选择，工序划分的方法，材料热处理方法，定位基准的选择，走刀路线的设计，刀具的选择。教师重点观察学生的工艺基础知识、使用手册等工具第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页能力、分析能力。3．完成任务形成以下书面材料：1）确定毛坯；2）工艺规程设计：选择定位基准、确定主要面加工方法和加工方案、划分加工阶段、确定工序集中和分散程度，确定加工顺序；3）选择加工设备、夹具、工具等；4）选择刀具及切削用量；5）成本核算方法。三、决策——确定实施办法和所需材料，与学生分组谈话1．确定实施方案通过谈话方式，分组分析工艺方案，协调组内分工，明确工作任务，检查工具及毛坯等材料。2．指导重点分析工艺方案工作重点，及工作标准。每人的工作任务内容、要求，与其它人的沟通和其它部门的沟通。一般可分为工艺文件制作组、数控程序编制组。工艺文件制作组主要完成工艺规程文件制作，数控程序编制组第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页主要完成走刀路线设计、程序编...
