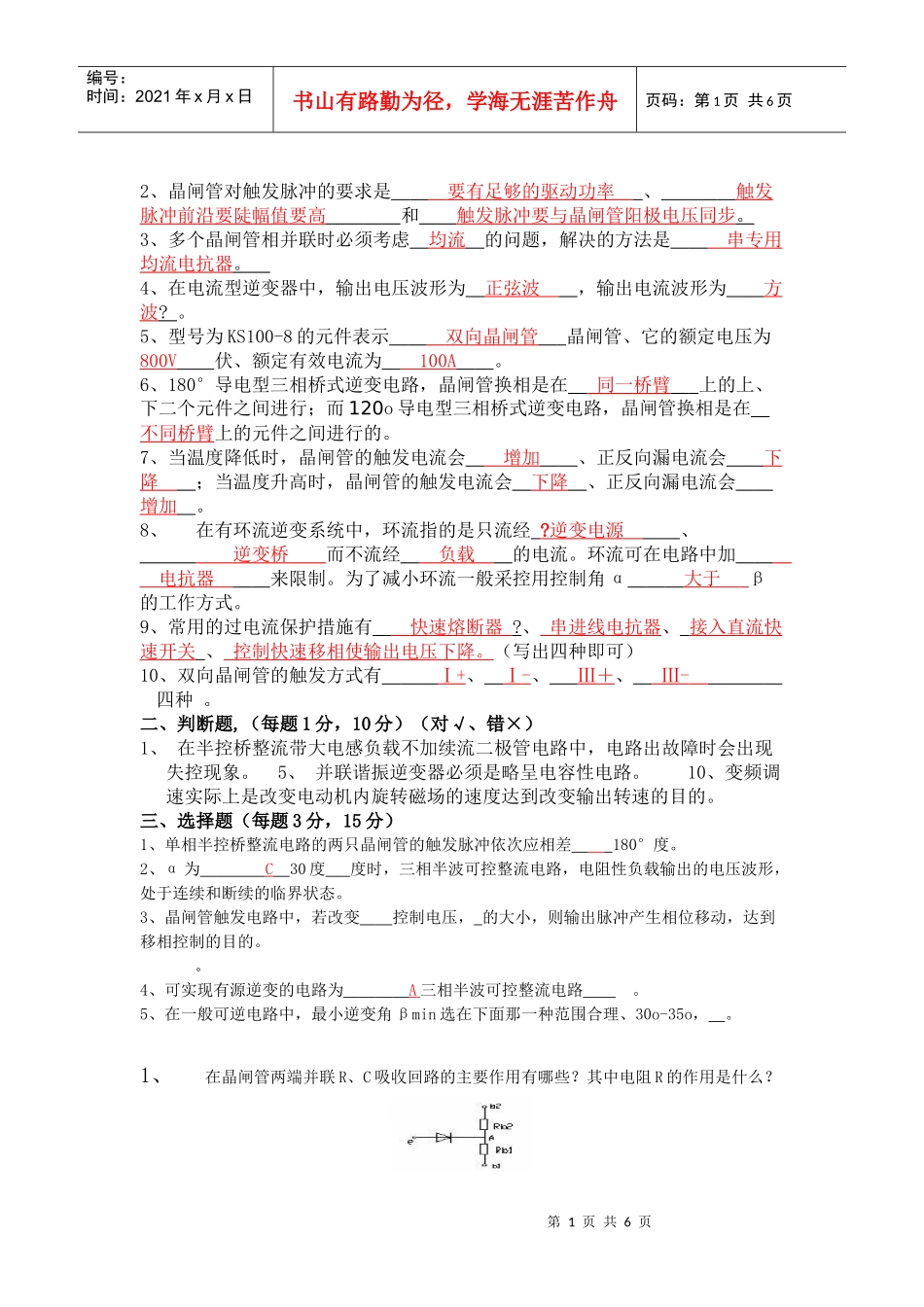

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加
8、在有环流逆变系统中，环流指的是只流经
逆变电源、逆变桥而不流经负载的电流
环流可在电路中加电抗器来限制
为了减小环流一般采控用控制角α大于β的工作方式
9、常用的过电流保护措施有快速熔断器
、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种
二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象
5、并联谐振逆变器必须是略呈电容性电路
10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的
三、选择题（每题3分，15分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差180°度
2、α为C30度度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态
3、晶闸管触发电路中，若改变控制电压，的大小，则输出脉冲产生相位移动，达到移相控制的目的
4、可实现有源逆变的电路为A三相半
