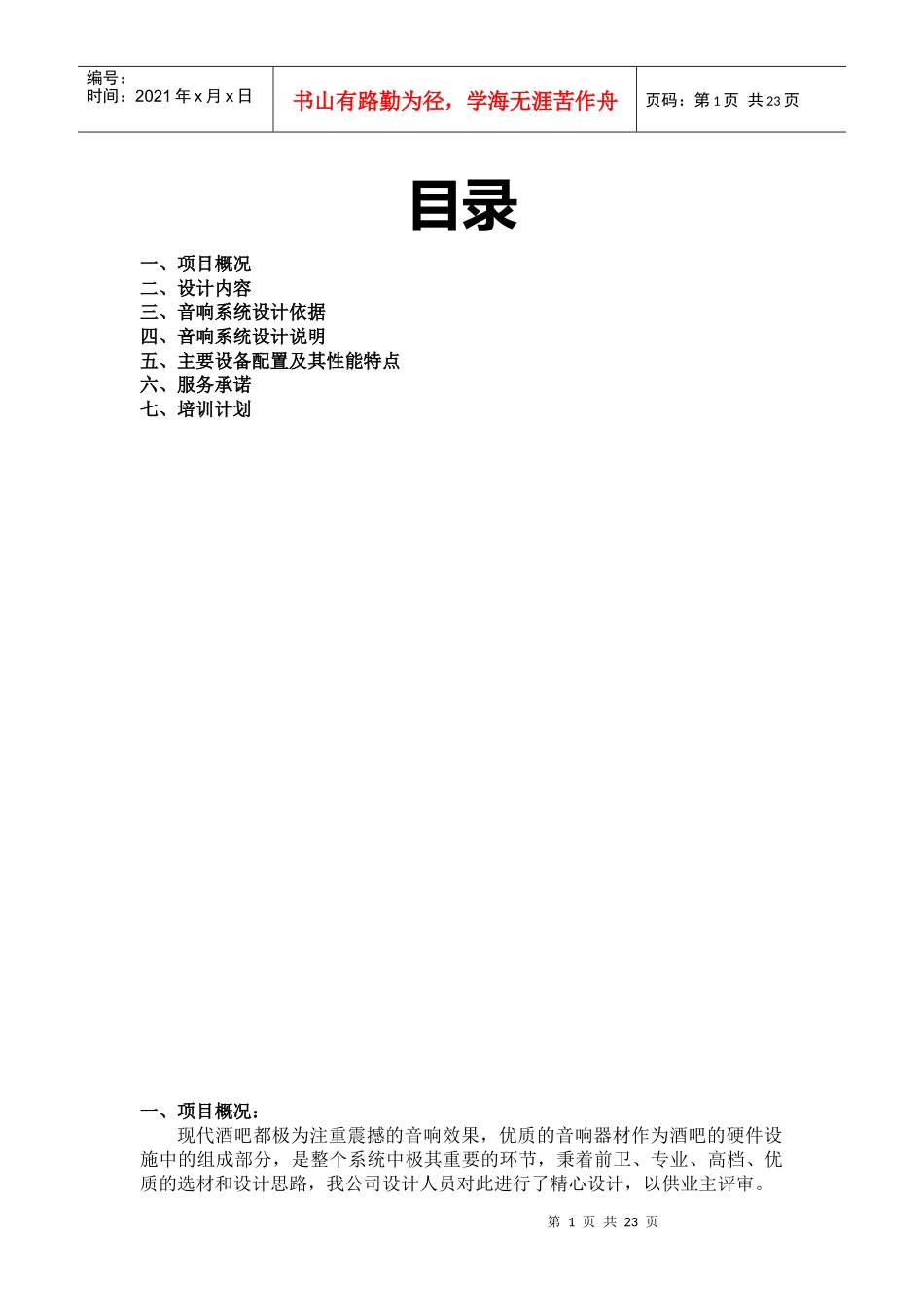

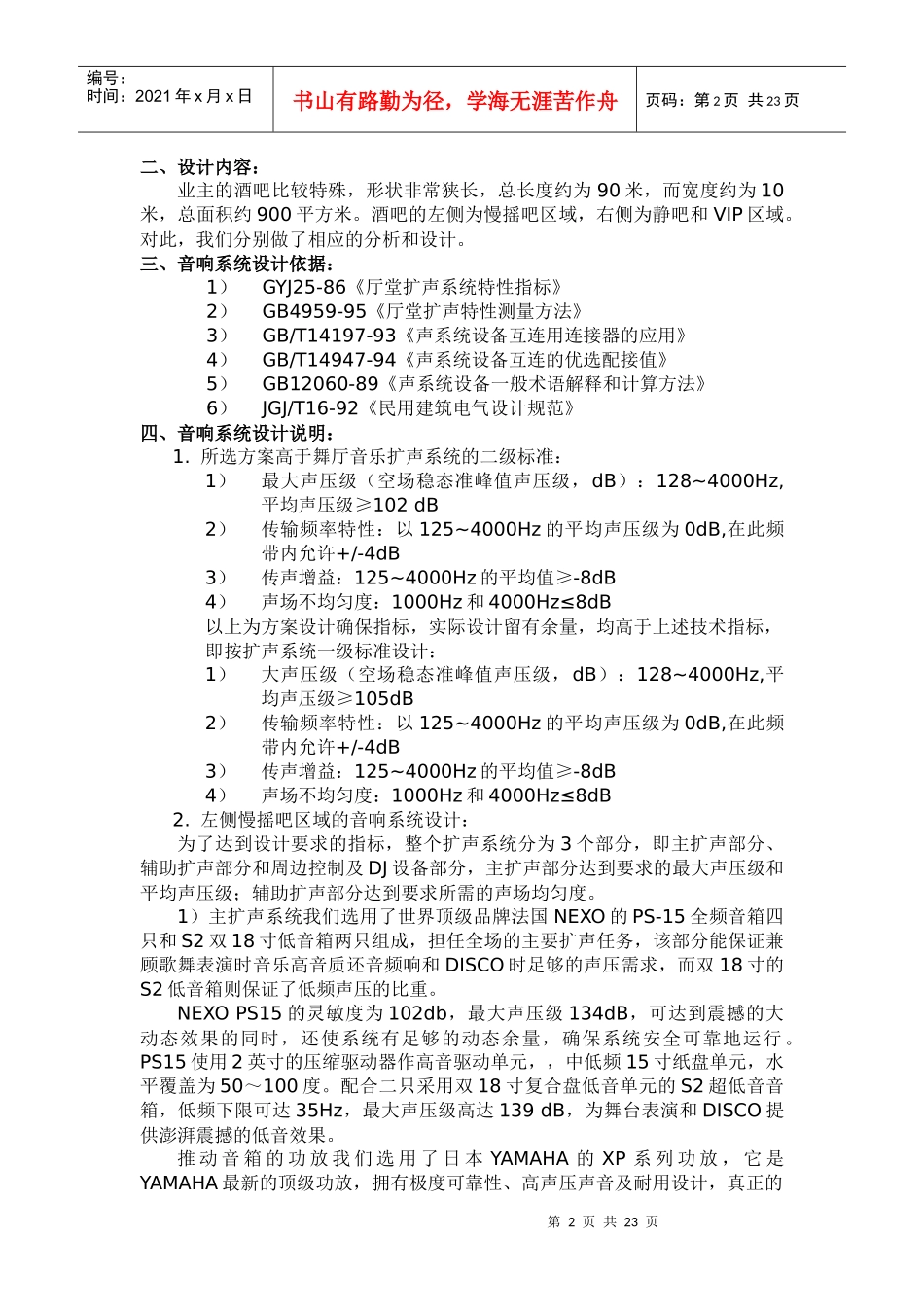

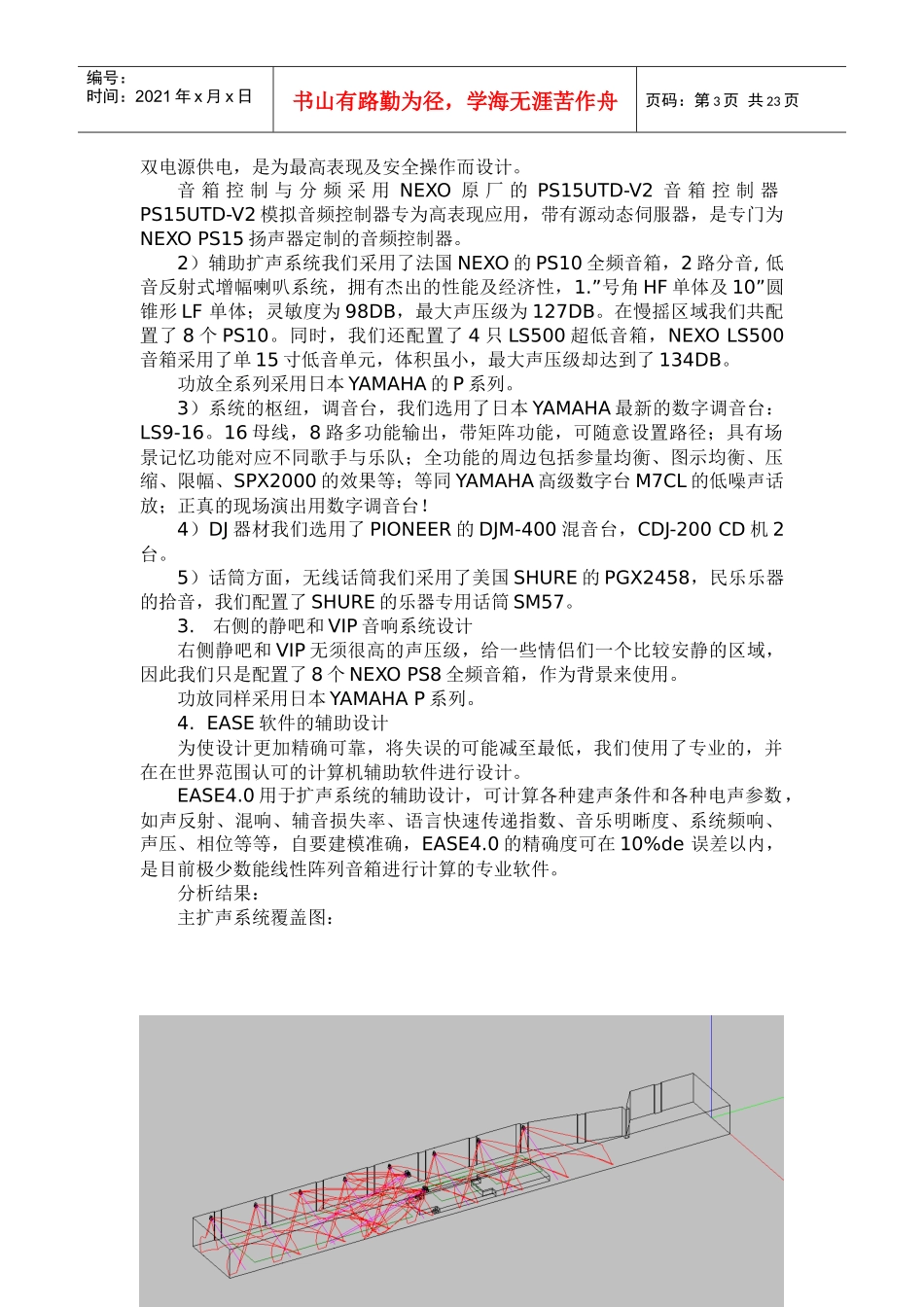

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页目录一、项目概况二、设计内容三、音响系统设计依据四、音响系统设计说明五、主要设备配置及其性能特点六、服务承诺七、培训计划一、项目概况：现代酒吧都极为注重震撼的音响效果，优质的音响器材作为酒吧的硬件设施中的组成部分，是整个系统中极其重要的环节，秉着前卫、专业、高档、优质的选材和设计思路，我公司设计人员对此进行了精心设计，以供业主评审。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页二、设计内容：业主的酒吧比较特殊，形状非常狭长，总长度约为90米，而宽度约为10米，总面积约900平方米。酒吧的左侧为慢摇吧区域，右侧为静吧和VIP区域。对此，我们分别做了相应的分析和设计。三、音响系统设计依据：1）GYJ25-86《厅堂扩声系统特性指标》2）GB4959-95《厅堂扩声特性测量方法》3）GB/T14197-93《声系统设备互连用连接器的应用》4）GB/T14947-94《声系统设备互连的优选配接值》5）GB12060-89《声系统设备一般术语解释和计算方法》6）JGJ/T16-92《民用建筑电气设计规范》四、音响系统设计说明：1.所选方案高于舞厅音乐扩声系统的二级标准：1）最大声压级（空场稳态准峰值声压级，dB）：128~4000Hz,平均声压级≥102dB2）传输频率特性：以125~4000Hz的平均声压级为0dB,在此频带内允许+/-4dB3）传声增益：125~4000Hz的平均值≥-8dB4）声场不均匀度：1000Hz和4000Hz≤8dB以上为方案设计确保指标，实际设计留有余量，均高于上述技术指标，即按扩声系统一级标准设计：1）大声压级（空场稳态准峰值声压级，dB）：128~4000Hz,平均声压级≥105dB2）传输频率特性：以125~4000Hz的平均声压级为0dB,在此频带内允许+/-4dB3）传声增益：125~4000Hz的平均值≥-8dB4）声场不均匀度：1000Hz和4000Hz≤8dB2.左侧慢摇吧区域的音响系统设计：为了达到设计要求的指标，整个扩声系统分为3个部分，即主扩声部分、辅助扩声部分和周边控制及DJ设备部分，主扩声部分达到要求的最大声压级和平均声压级；辅助扩声部分达到要求所需的声场均匀度。1）主扩声系统我们选用了世界顶级品牌法国NEXO的PS-15全频音箱四只和S2双18寸低音箱两只组成，担任全场的主要扩声任务，该部分能保证兼顾歌舞表演时音乐高音质还音频响和DISCO时足够的声压需求，而双18寸的S2低音箱则保证了低频声压的比重。NEXOPS15的灵敏度为102db，最大声压级134dB，可达到震撼的大动态效果的同时，还使系统有足够的动态余量，确保系统安全可靠地运行。PS15使用2英寸的压缩驱动器作高音驱动单元，，中低频15寸纸盘单元，水平覆盖为50～100度。配合二只采用双18寸复合盘低音单元的S2超低音音箱，低频下限可达35Hz，最大声压级高达139dB，为舞台表演和DISCO提供澎湃震撼的低音效果。推动音箱的功放我们选用了日本YAMAHA的XP系列功放，它是YAMAHA最新的顶级功放，拥有极度可靠性、高声压声音及耐用设计，真正的第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页双电源供电，是为最高表现及安全操作而设计。音箱控制与分频采用NEXO原厂的PS15UTD-V2音箱控制器PS15UTD-V2模拟音频控制器专为高表现应用，带有源动态伺服器，是专门为NEXOPS15扬声器定制的音频控制器。2）辅助扩声系统我们采用了法国NEXO的PS10全频音箱，2路分音,低音反射式增幅喇叭系统，拥有杰出的性能及经济性，1.”号角HF单体及10”圆锥形LF单体；灵敏度为98DB，最大声压级为127DB。在慢摇区域我们共配置了8个PS10。同时，我们还配置了4只LS500超低音箱，NEXOLS500音箱采用了单15寸低音单元，体积虽小，最大声压级却达到了134DB。功放全系列采用日本YAMAHA的P系列。3）系统的枢纽，调音台，我们选用了日本YAMAHA最新的数字调音台：LS9-16。16母线，8路多功能输出，带矩阵功能，可随意设置路径；具有场景记忆功能对应不同歌手与乐队；全功能的周边包括参量均衡、图示均衡、压缩、限幅、SPX2000的效果等；等同YAMAHA高级数字台M7CL的低噪声话放；正真的现场演出用数字调音台！...
