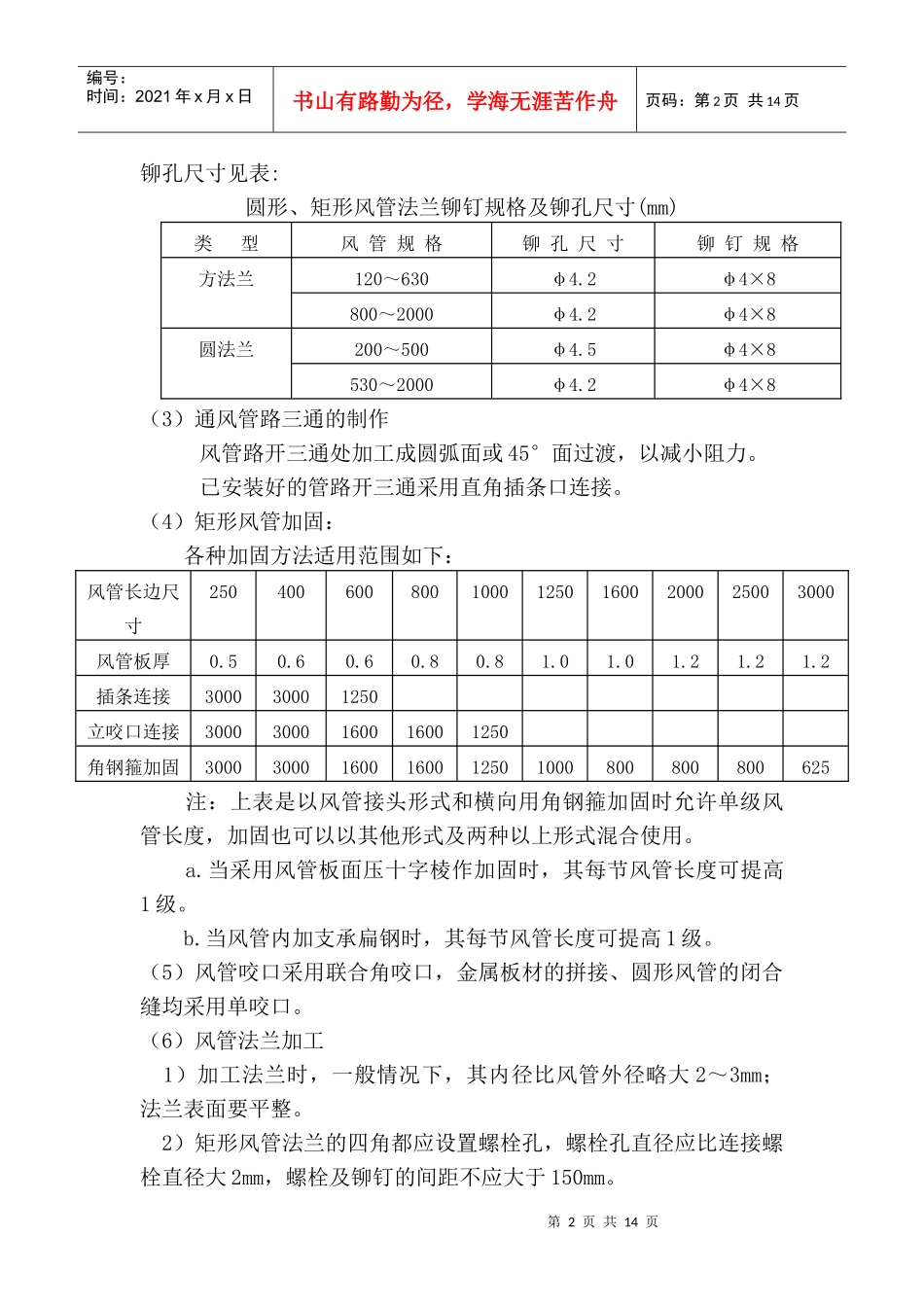

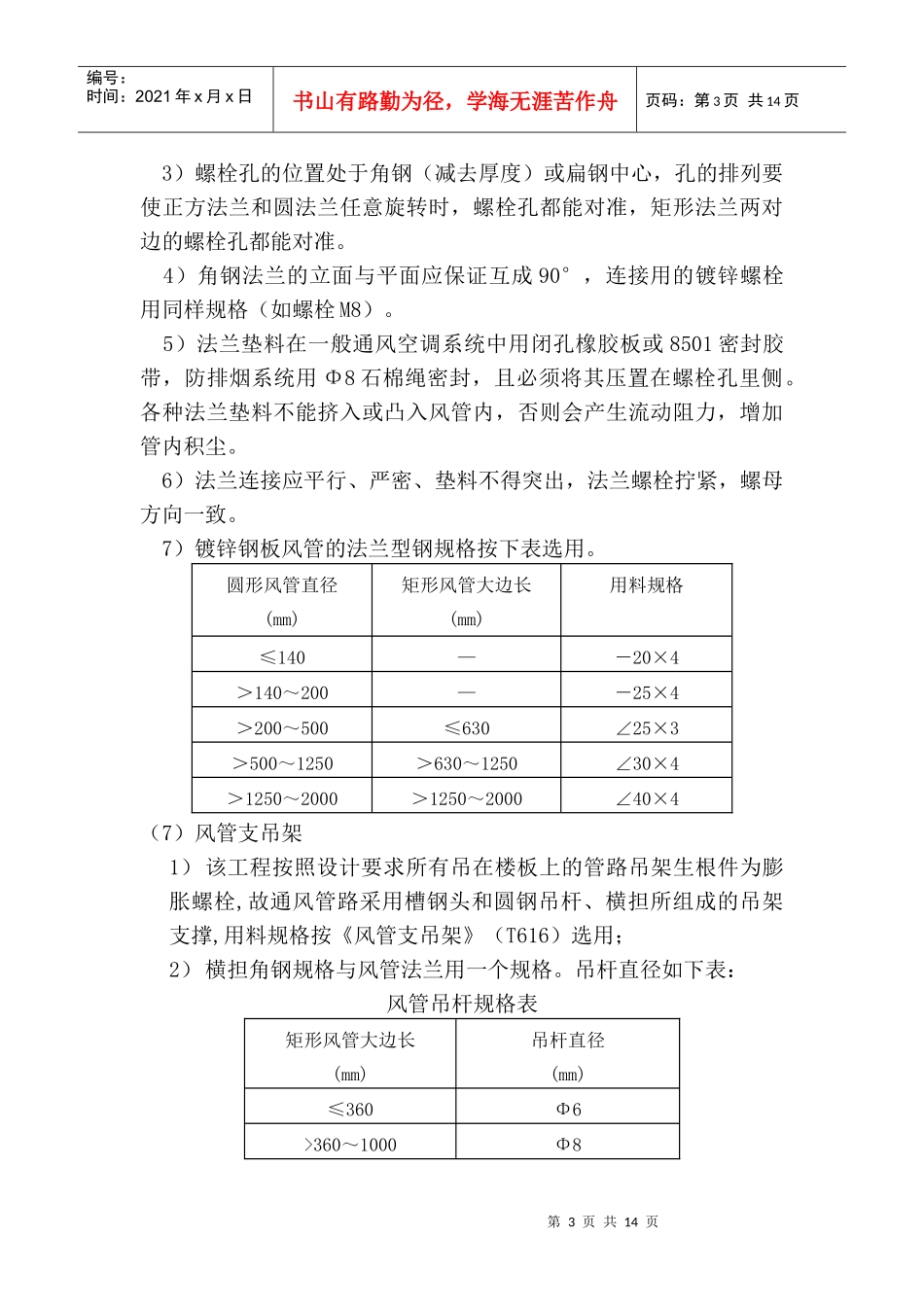

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页通风空调工程施工5.1.1风管加工、安装、保温本工程楼体结构简单，通风管道不多，工程量不大，施工前施工人员要认真审阅图纸，分清不同用途通风管道，采用不同壁厚镀锌钢板及不同的加工工艺。用料规格要求符合规范和设计要求，为节省材料、方便施工，风管加工时，不合格品不得进入下一道工序，要求质检人员和班长严格把关，风管成品要按系统及排管顺序统一编号，为下一步安装创造有利条件。风管和配件的钢板最小厚度(mm)圆形风管直径或矩形圆形矩形风管风管大边长(mm)风管中低压系统高压系统100～3200.50.50.8360～4500.60.60.8500～6300.80.60.8700～10000.80.80.81120～12501.01.01.01400～20001.21.01.22500～40001.21.21.2排烟系统风管、加压风管、排风兼排烟厚度采用1.2厚镀锌钢板制作。（1）风管制作前，要检查材料的质量是否合格，有无合格证或质量鉴定文件，进行外观检查，应符合下列要求：1)板材表面应平整，厚度均匀，不得有裂纹、刺边及严重锈蚀情况；尤其是镀锌钢板表面不得有裂纹、结疤及水印等缺陷,应有镀锌层结晶花纹。2)型钢应该等型、均匀，不得有裂纹、气泡、窝穴及其它影响质量的缺陷。（2）风管与角钢法兰连接，可采用翻边铆接，铆接部位应在法兰外侧；翻边尺寸应为6～9mm，翻边应平整，不得有孔洞。铆钉规格、第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页铆孔尺寸见表:圆形、矩形风管法兰铆钉规格及铆孔尺寸(mm)类型风管规格铆孔尺寸铆钉规格方法兰120～630φ4.2φ4×8800～2000φ4.2φ4×8圆法兰200～500φ4.5φ4×8530～2000φ4.2φ4×8（3）通风管路三通的制作风管路开三通处加工成圆弧面或45°面过渡，以减小阻力。已安装好的管路开三通采用直角插条口连接。（4）矩形风管加固：各种加固方法适用范围如下：风管长边尺寸250400600800100012501600200025003000风管板厚0.50.60.60.80.81.01.01.21.21.2插条连接300030001250立咬口连接30003000160016001250角钢箍加固300030001600160012501000800800800625注：上表是以风管接头形式和横向用角钢箍加固时允许单级风管长度，加固也可以以其他形式及两种以上形式混合使用。a.当采用风管板面压十字棱作加固时，其每节风管长度可提高1级。b.当风管内加支承扁钢时，其每节风管长度可提高1级。（5）风管咬口采用联合角咬口，金属板材的拼接、圆形风管的闭合缝均采用单咬口。（6）风管法兰加工1）加工法兰时，一般情况下，其内径比风管外径略大2～3mm；法兰表面要平整。2）矩形风管法兰的四角都应设置螺栓孔，螺栓孔直径应比连接螺栓直径大2mm，螺栓及铆钉的间距不应大于150mm。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页3）螺栓孔的位置处于角钢（减去厚度）或扁钢中心，孔的排列要使正方法兰和圆法兰任意旋转时，螺栓孔都能对准，矩形法兰两对边的螺栓孔都能对准。4）角钢法兰的立面与平面应保证互成90°，连接用的镀锌螺栓用同样规格（如螺栓M8）。5）法兰垫料在一般通风空调系统中用闭孔橡胶板或8501密封胶带，防排烟系统用Φ8石棉绳密封，且必须将其压置在螺栓孔里侧。各种法兰垫料不能挤入或凸入风管内，否则会产生流动阻力，增加管内积尘。6）法兰连接应平行、严密、垫料不得突出，法兰螺栓拧紧，螺母方向一致。7）镀锌钢板风管的法兰型钢规格按下表选用。圆形风管直径(mm)矩形风管大边长(mm)用料规格≤140—－20×4＞140～200—－25×4＞200～500≤630∠25×3＞500～1250＞630～1250∠30×4＞1250～2000＞1250～2000∠40×4（7）风管支吊架1）该工程按照设计要求所有吊在楼板上的管路吊架生根件为膨胀螺栓,故通风管路采用槽钢头和圆钢吊杆、横担所组成的吊架支撑,用料规格按《风管支吊架》（T616）选用；2）横担角钢规格与风管法兰用一个规格。吊杆直径如下表：风管吊杆规格表矩形风管大边长(mm)吊杆直径(mm)≤360Φ6>360～1000Φ8第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦...
