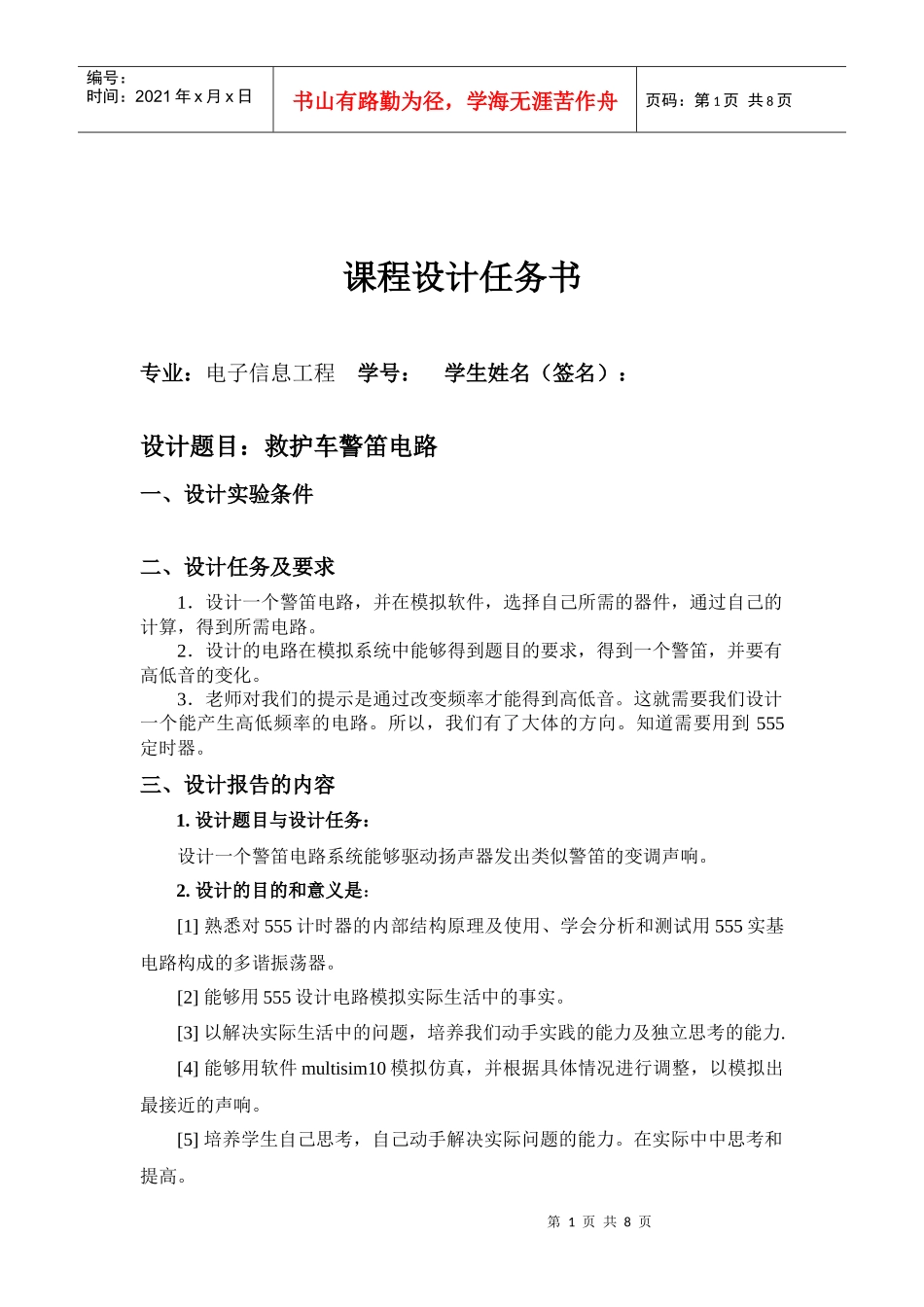

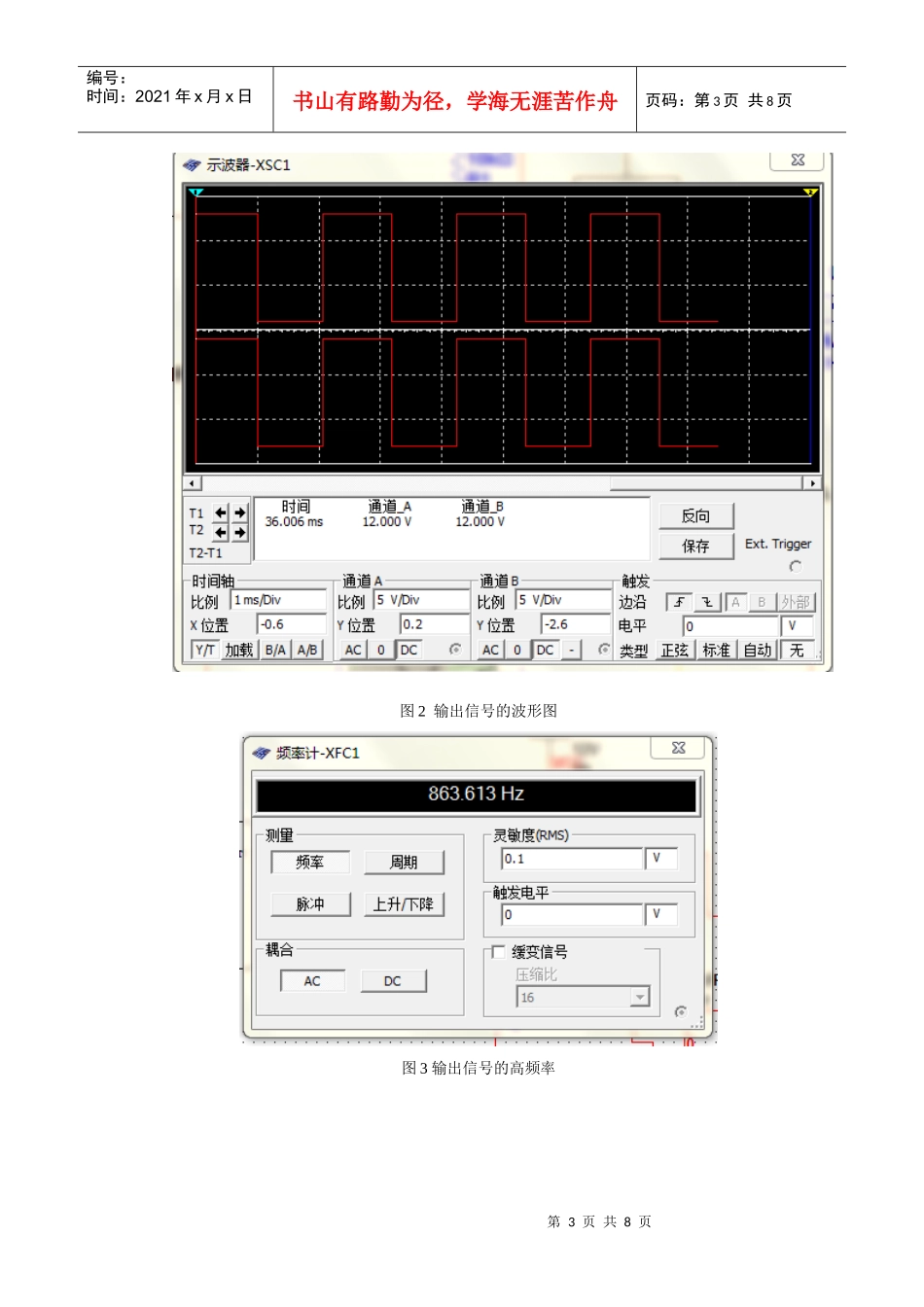

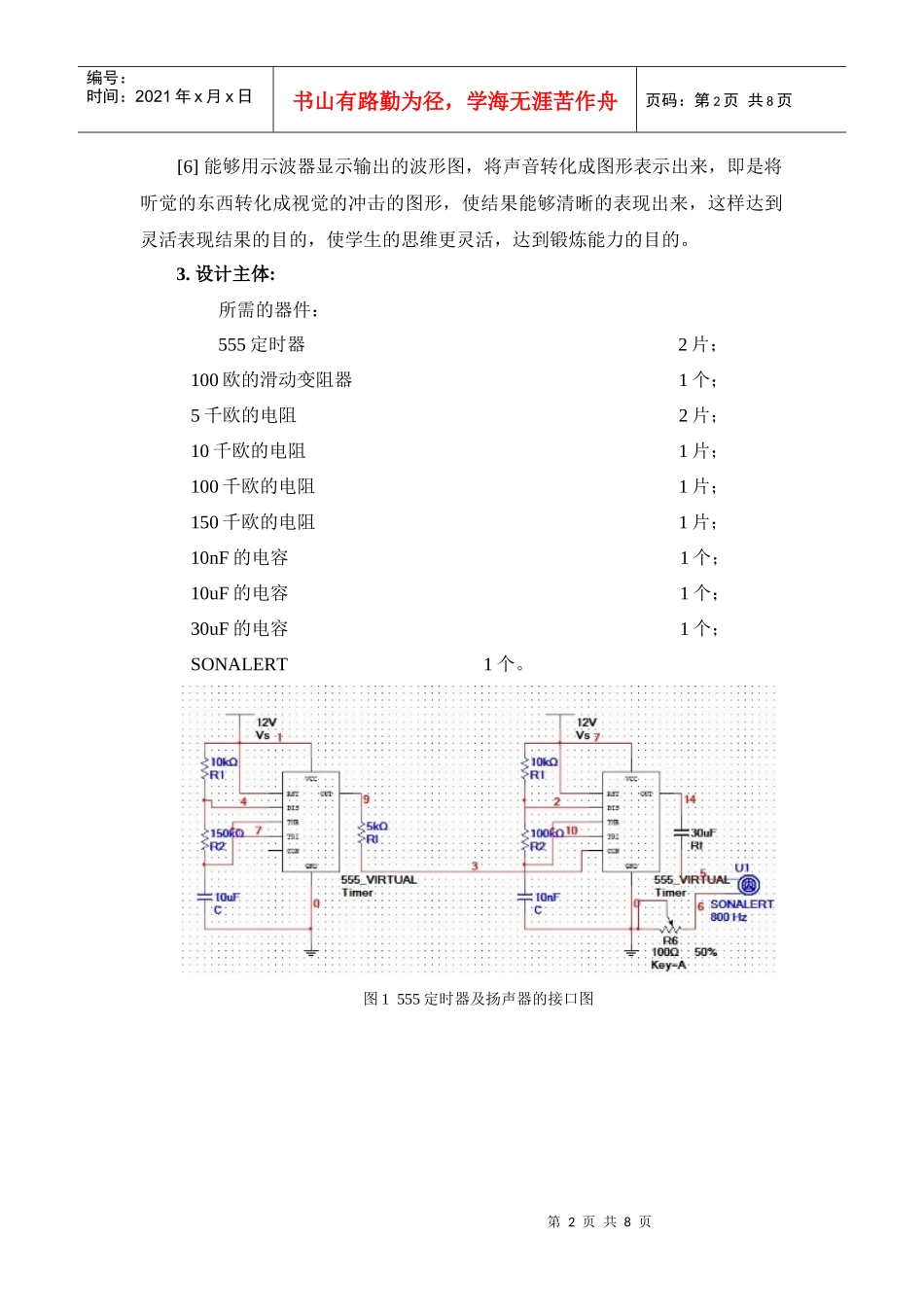

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页课程设计任务书专业：电子信息工程学号：学生姓名（签名）：设计题目：救护车警笛电路一、设计实验条件二、设计任务及要求1．设计一个警笛电路，并在模拟软件，选择自己所需的器件，通过自己的计算，得到所需电路。2．设计的电路在模拟系统中能够得到题目的要求，得到一个警笛，并要有高低音的变化。3．老师对我们的提示是通过改变频率才能得到高低音。这就需要我们设计一个能产生高低频率的电路。所以，我们有了大体的方向。知道需要用到555定时器。三、设计报告的内容1.设计题目与设计任务：设计一个警笛电路系统能够驱动扬声器发出类似警笛的变调声响。2.设计的目的和意义是：[1]熟悉对555计时器的内部结构原理及使用、学会分析和测试用555实基电路构成的多谐振荡器。[2]能够用555设计电路模拟实际生活中的事实。[3]以解决实际生活中的问题，培养我们动手实践的能力及独立思考的能力.[4]能够用软件multisim10模拟仿真，并根据具体情况进行调整，以模拟出最接近的声响。[5]培养学生自己思考，自己动手解决实际问题的能力。在实际中中思考和提高。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页[6]能够用示波器显示输出的波形图，将声音转化成图形表示出来，即是将听觉的东西转化成视觉的冲击的图形，使结果能够清晰的表现出来，这样达到灵活表现结果的目的，使学生的思维更灵活，达到锻炼能力的目的。3.设计主体:所需的器件：555定时器2片；100欧的滑动变阻器1个；5千欧的电阻2片；10千欧的电阻1片；100千欧的电阻1片；150千欧的电阻1片；10nF的电容1个；10uF的电容1个；30uF的电容1个；SONALERT1个。图1555定时器及扬声器的接口图第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图2输出信号的波形图图3输出信号的高频率第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页图4输出信号的低频率当按下开关时，扬声器会发出高低交换的声音，就像模拟救护车的声音。输出的脉冲波形如图2，上面是左边的输出波形，下边是右边的输出波形。充电时的输出脉冲比较宽，就是周期大些。放电时的输出脉冲比较窄，就是周期小些。而且，可以看出当左边555输出高电平时，右侧555的频率低，反之，结果相反、。图三图四，可以看出右侧555输出的高低电平。和计算结果大体相同。图中电路2片555定时器都接成了多谐振荡器，左端555的振荡器的输出的高低电平信号以控制右端的555振荡器输出振荡频率，左端555组成的电路为低频振荡电路，按RC的数值计算，它的振荡频率仅为0.46Hz;由右端的555组成的振荡电路，它的RC数值比左端的小,它的振荡频率为681Hz，所以它是高频振荡电路。由左端的555的③脚输出的方波脉冲经R3加至右端的555的⑤脚，对右端产生的高频信号脉冲进行调制，最后产生出救护车模拟声响。通过课后题的提示，我们知道，当V=12v时555定时器的输出高低电平为11V和0.2V。①当Vo1=11V时，持续时间为t1=(R1+R2)C1ln2=1.1s（1）右端振荡器的5脚上的电压为：Vco=(5//10)/（R3+5//10）*Vo1+(R3//10)/(5+R3//10)*Vcc=9.2V（2）第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页所以振荡器的输出频率为：f=1/[(R4+R5)C2ln(Vcc-Vt-)/(Vcc-Vt+)+R2C5ln2]=568hz（3）（Vt+=2Vt-=9.2V）②当V01=0.2V时，持续时间为t2=R2C1ln2=1.0s（4）右端振荡器的5脚上的电压为：Vco=(5//10)/(R3+5//10)*Vo1+(R3//10)/(5+R3//10)*Vcc=4.88V（5）所以振荡器的输出频率为：f=1/[(R4+R5)C2ln(Vcc-Vt-)/(Vcc-Vt+)+R2C5ln2]=986hz（Vt+=2Vt-=4.88V）高音频为986hz，持续时间为1，低音频568hz，持续时间为1.1s。③555救护车声响模拟电路的调制过程是这样的：当左端555输出低频脉冲的高电平时即8.75V，电源通过R1，R2对电容C1充电，7号引脚的三极管断开，使得C1两端的电压增高，所以右端的⑤脚的参考电压为8.75V，这就使右端555的振荡频率降低。当左端555输...
