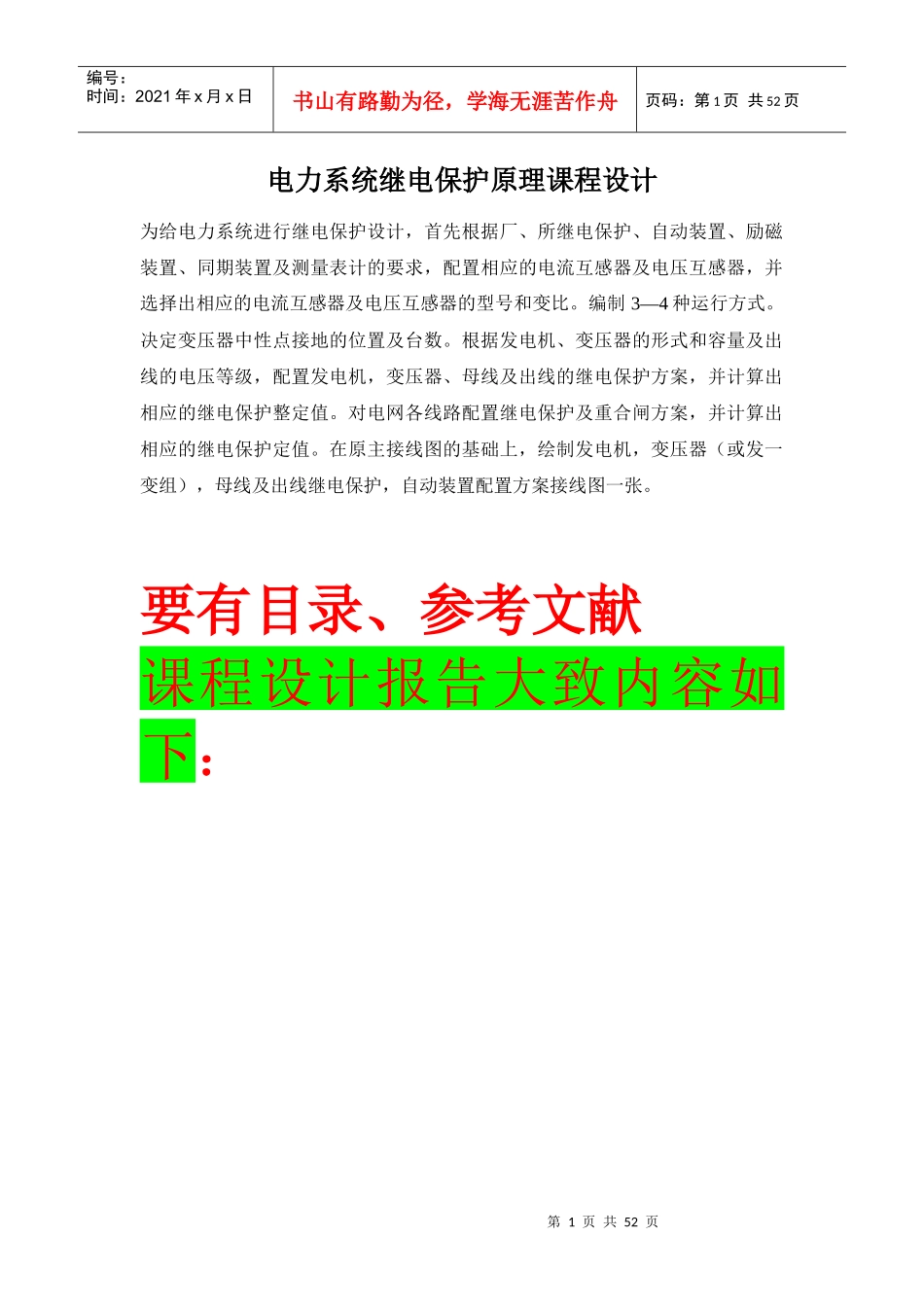

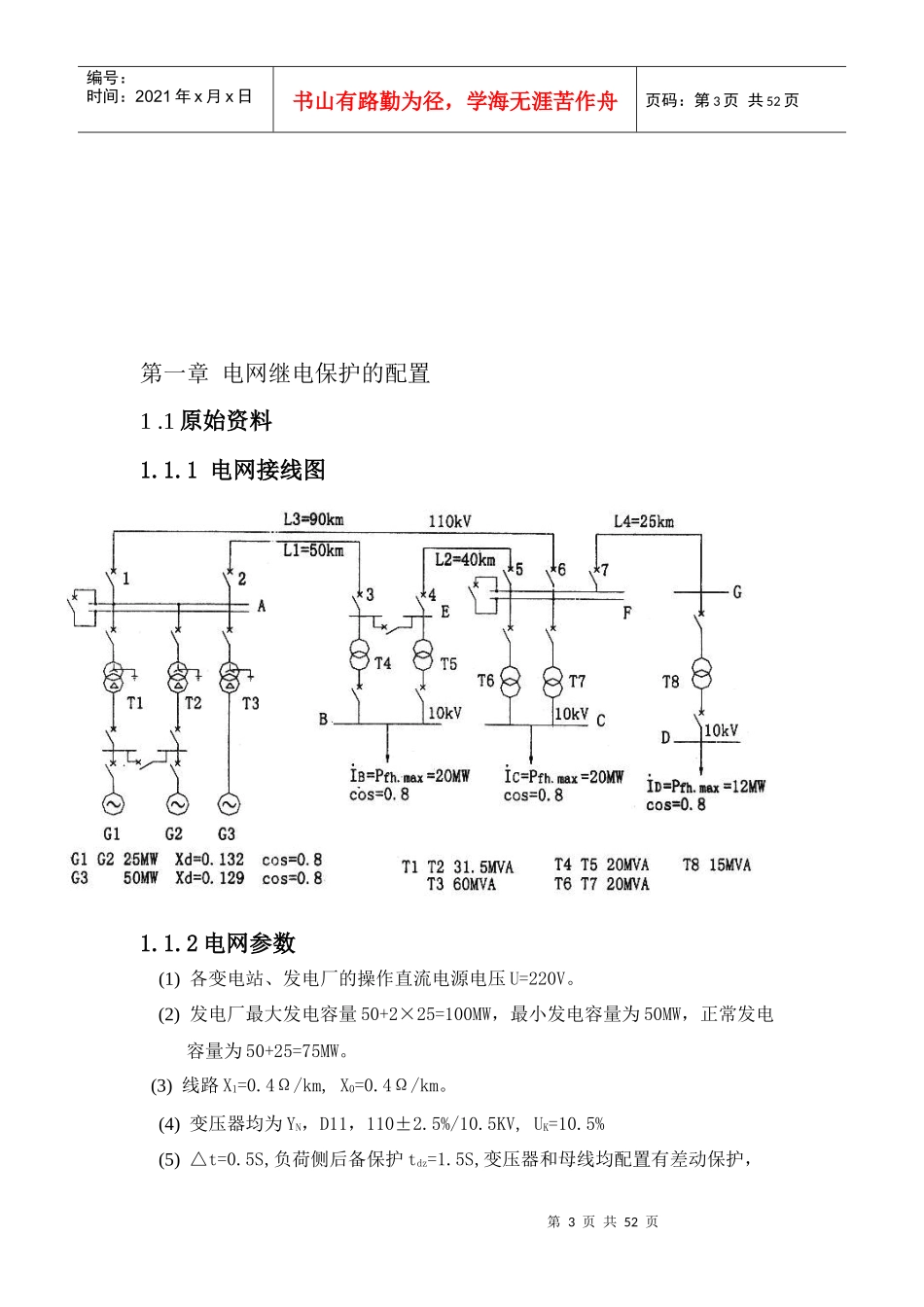

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页电力系统继电保护原理课程设计为给电力系统进行继电保护设计，首先根据厂、所继电保护、自动装置、励磁装置、同期装置及测量表计的要求，配置相应的电流互感器及电压互感器，并选择出相应的电流互感器及电压互感器的型号和变比。编制3—4种运行方式。决定变压器中性点接地的位置及台数。根据发电机、变压器的形式和容量及出线的电压等级，配置发电机，变压器、母线及出线的继电保护方案，并计算出相应的继电保护整定值。对电网各线路配置继电保护及重合闸方案，并计算出相应的继电保护定值。在原主接线图的基础上，绘制发电机，变压器（或发一变组），母线及出线继电保护，自动装置配置方案接线图一张。要有目录、参考文献课程设计报告大致内容如下：第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页前言《电力系统继电保护》作为电气工程及其自动化专业的一门主要课程,主要包括课堂讲学、课程设计等几个主要部分。在完成了理论的学习的基础上，为了进一步加深对理论知识的理解，本专业特安排了本次课程设计。电能是现代社会中最重要、也是最方便的能源。而发电厂正是把其他形式的能量转换成电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换成适合用户需要的其他形式的能量。在输送电能的过程中,电力系统希望线路有比较好的可靠性,因此在电力系统受到外界干扰时,保护线路的各种继电装置应该有比较可靠的、及时的保护动作,从而切断故障点极大限度的降低电力系统供电范围。电力系统继电保护就是为达到这个目的而设置的。本次设计的任务主要包括了六大部分，分别为运行方式的选择、电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价。其中短路电流的计算和电气设备的选择是本设计的重点。通过此次线路保护的设计可以巩固我们本学期所学的《电力系统继电保护》这一课程的理论知识，能提高我们提出问题、思考问题、解决问题的能力。第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页第一章电网继电保护的配置1.1原始资料1.1.1电网接线图1.1.2电网参数(1)各变电站、发电厂的操作直流电源电压U=220V。(2)发电厂最大发电容量50+2×25=100MW，最小发电容量为50MW，正常发电容量为50+25=75MW。(3)线路X1=0.4Ω/km,X0=0.4Ω/km。(4)变压器均为YN，D11，110±2.5%/10.5KV,UK=10.5%(5)△t=0.5S,负荷侧后备保护tdz=1.5S,变压器和母线均配置有差动保护，第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页Kzq=1.3(6)发电厂升压变中性点直接接地，其他变压器不接地。1.2运行方式的选择1.2.1运行方式的选择原则一、发电机、变压器运行方式选择的原则(1)一个发电厂有两台机组时，一般应考虑全停方式，一台检修，另一台故障；当有三台以上机组时，则选择其中两台容量较大机组同时停用的方式。对水电厂，还应根据水库运行方式选择。(2)一个发电厂、变电站的母线上无论接几台变压器，一般应考虑其中容量最大的一台停用。二、变压器中性点接地选择原则(1)发电厂、变电所低压侧有电源的变压器，中性点均要接地。(2)自耦型和有绝缘要求的其它变压器，其中性点必须接地。(3)T接于线路上的变压器，以不接地运行为宜。(4)为防止操作过电压，在操作时应临时将变压器中性点接地，操作完毕后再断开，这种情况不按接地运行考虑。三、线路运行方式选择原则(1)一个发电厂、变电站线线上接有多条线路，一般考虑选择一条线路检修，另一条线路又故障的方式。(2)双回路一般不考虑同时停用。第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页四、流过保护的最大、电小短路电流计算方式的选择(1)相间保护对单侧电源的辐射形网络，流过保护的最大短路电流出现在最大运行方式；而最小短路...
