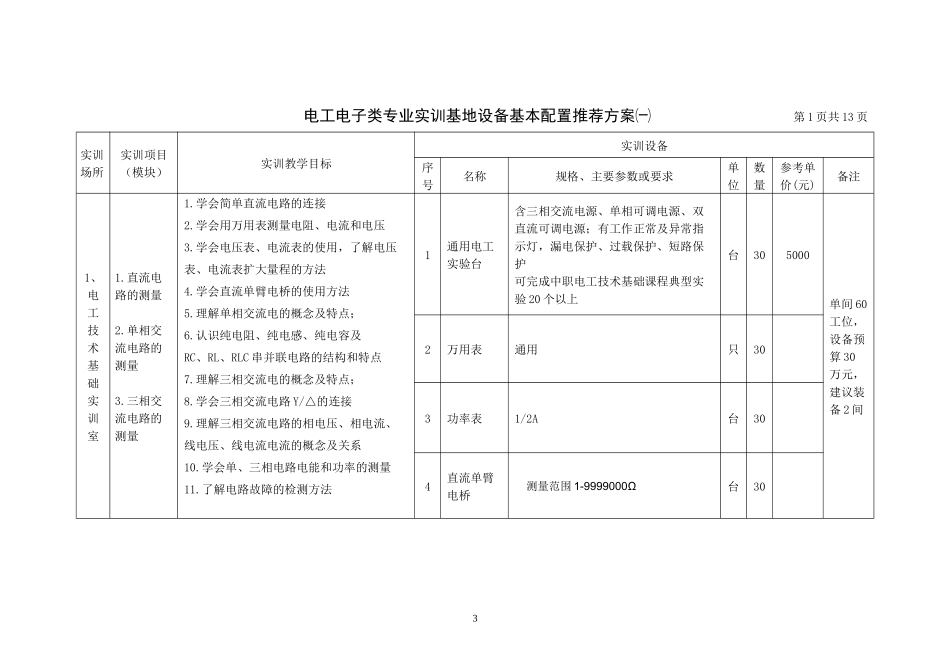

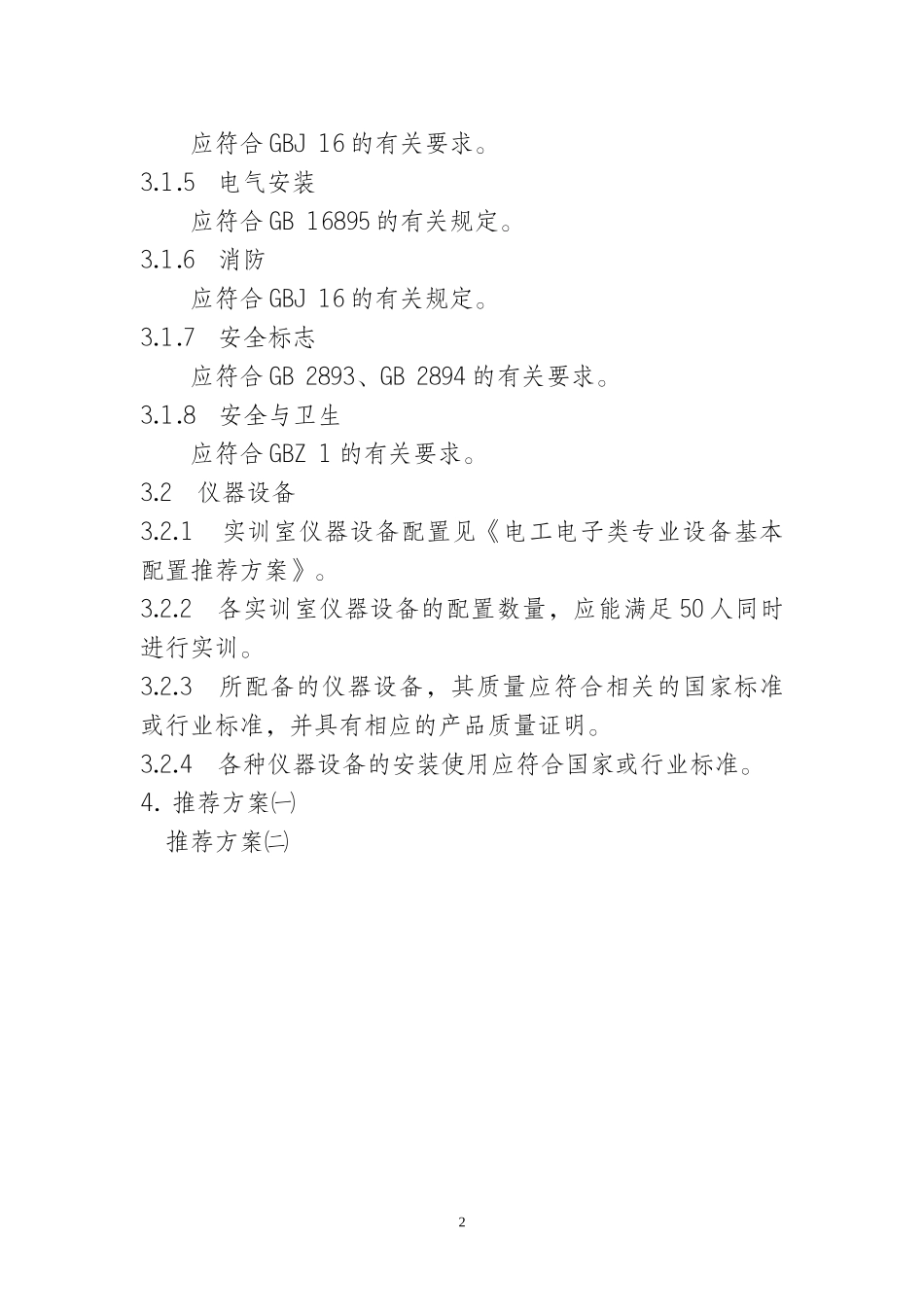

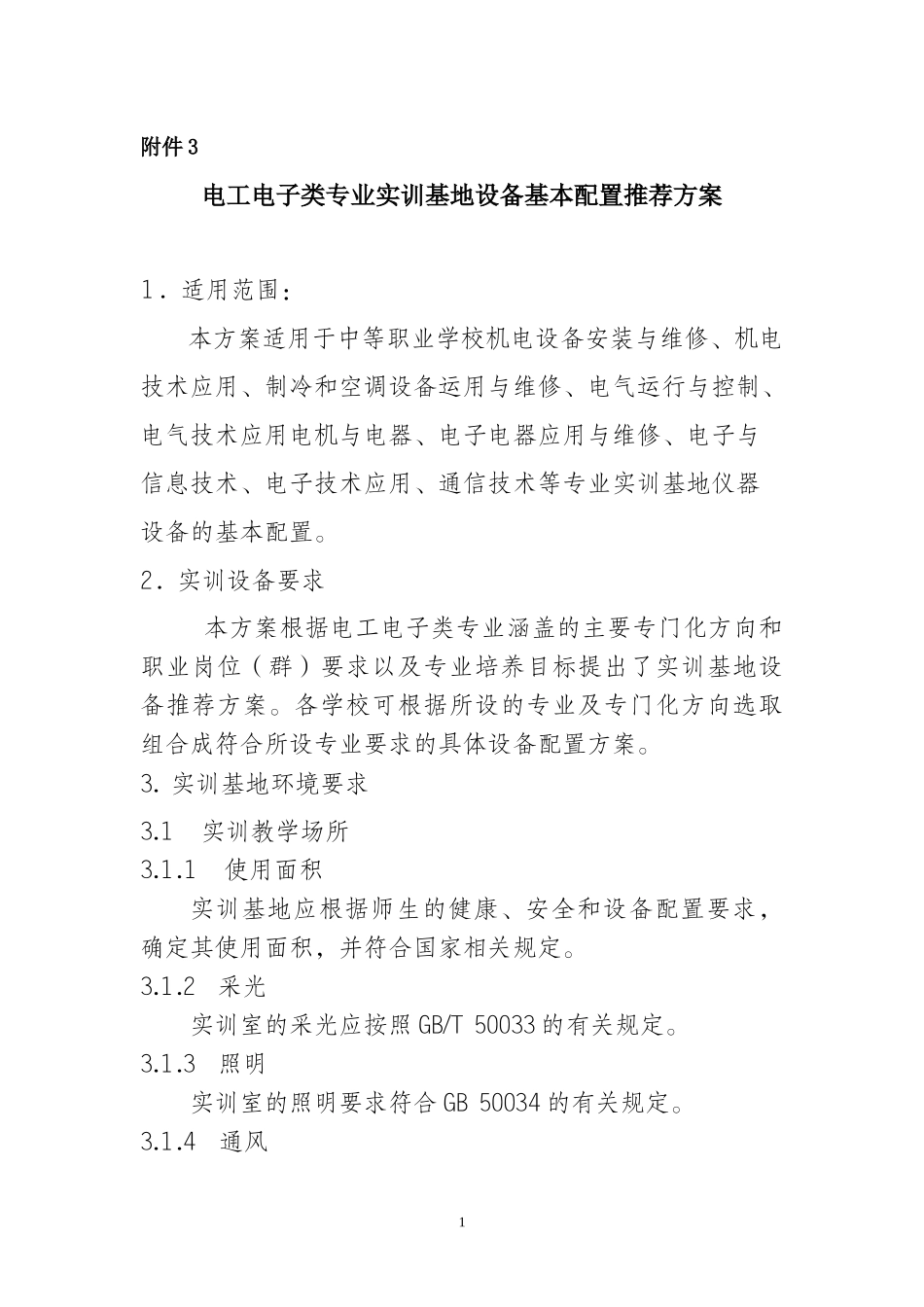

附件3电工电子类专业实训基地设备基本配置推荐方案1．适用范围：本方案适用于中等职业学校机电设备安装与维修、机电技术应用、制冷和空调设备运用与维修、电气运行与控制、电气技术应用电机与电器、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。2．实训设备要求本方案根据电工电子类专业涵盖的主要专门化方向和职业岗位（群）要求以及专业培养目标提出了实训基地设备推荐方案。各学校可根据所设的专业及专门化方向选取组合成符合所设专业要求的具体设备配置方案。3.实训基地环境要求3.1实训教学场所3.1.1使用面积实训基地应根据师生的健康、安全和设备配置要求，确定其使用面积，并符合国家相关规定。3.1.2采光实训室的采光应按照GB/T50033的有关规定。3.1.3照明实训室的照明要求符合GB50034的有关规定。3.1.4通风1应符合GBJ16的有关要求。3.1.5电气安装应符合GB16895的有关规定。3.1.6消防应符合GBJ16的有关规定。3.1.7安全标志应符合GB2893、GB2894的有关要求。3.1.8安全与卫生应符合GBZ1的有关要求。3.2仪器设备3.2.1实训室仪器设备配置见《电工电子类专业设备基本配置推荐方案》。3.2.2各实训室仪器设备的配置数量，应能满足50人同时进行实训。3.2.3所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。3.2.4各种仪器设备的安装使用应符合国家或行业标准。4.推荐方案㈠推荐方案㈡2电工电子类专业实训基地设备基本配置推荐方案㈠第1页共13页实训场所实训项目（模块）实训教学目标实训设备序号名称规格、主要参数或要求单位数量参考单价(元)备注1、电工技术基础实训室1.直流电路的测量2.单相交流电路的测量3.三相交流电路的测量1.学会简单直流电路的连接2.学会用万用表测量电阻、电流和电压3.学会电压表、电流表的使用，了解电压表、电流表扩大量程的方法4.学会直流单臂电桥的使用方法5.理解单相交流电的概念及特点；6.认识纯电阻、纯电感、纯电容及RC、RL、RLC串并联电路的结构和特点7.理解三相交流电的概念及特点；8.学会三相交流电路Y/△的连接9.理解三相交流电路的相电压、相电流、线电压、线电流电流的概念及关系10.学会单、三相电路电能和功率的测量11.了解电路故障的检测方法1通用电工实验台含三相交流电源、单相可调电源、双直流可调电源；有工作正常及异常指示灯，漏电保护、过载保护、短路保护可完成中职电工技术基础课程典型实验20个以上台305000单间60工位，设备预算30万元，建议装备2间2万用表通用只303功率表1/2A台304直流单臂电桥测量范围1-9999000Ω台303电工电子类专业实训基地设备基本配置推荐方案㈠第2页共13页实训场所实训项目（模块）实训教学目标实训设备序号名称规格、主要参数或要求单位数量参考单价(元)备注2、电工技能实训室1.常用电工仪表的使用2.进户箱的装配与安装3.室内布线及灯具、插座、开关的安装4.电动机运行电气控制线路的安装5.电动机测试与维护1.学会电度表、空气开关(带漏电保护)的选型，常用电工仪表的使用2.学会进户箱的装配及安装3.掌握室内布线工艺；掌握室内电气安装规程；了解内线安装验收标准4.培养电气控制线路识图能力；学会电动机控制电器的选型；掌握电动机控制线路连接方法5.初步掌握控制线路故障检修方法;了解电动机测试方法与维护要求;学会钳型电流表的应用6.掌握触电与急救的基本知识7.了解电工安全操作规程；掌握电气防火、防爆、防雷接地与接零安全技术1万用表通用只60单间60工位，设备预算20万元，建议装备2间2功率表1/2A只303电度表单相2.5(5)A只304电度表三相5(10)A只305钳形表5-50A只106兆欧表500V只107接地电阻表10Ω×0.1－×1－×10配钎杆等辅助工具只28消防工具按电气消防规程配置套19进户箱成套，380/220V，符合建筑电气工程标准只3010模拟操作间可进行室内电气安装实训，仿真墙体顶棚，开放式管、槽间2500011低压电器实训装置网孔板，按钮、接触器、继电器等常用控制电器和保护电器套60100012电动机三相交流异步380V,P≤1kW台3013电工工具剥线钳、尖嘴钳、测电笔、螺丝批、管割刀等常用电工工具套6014仿真橡皮人专用，配操...
