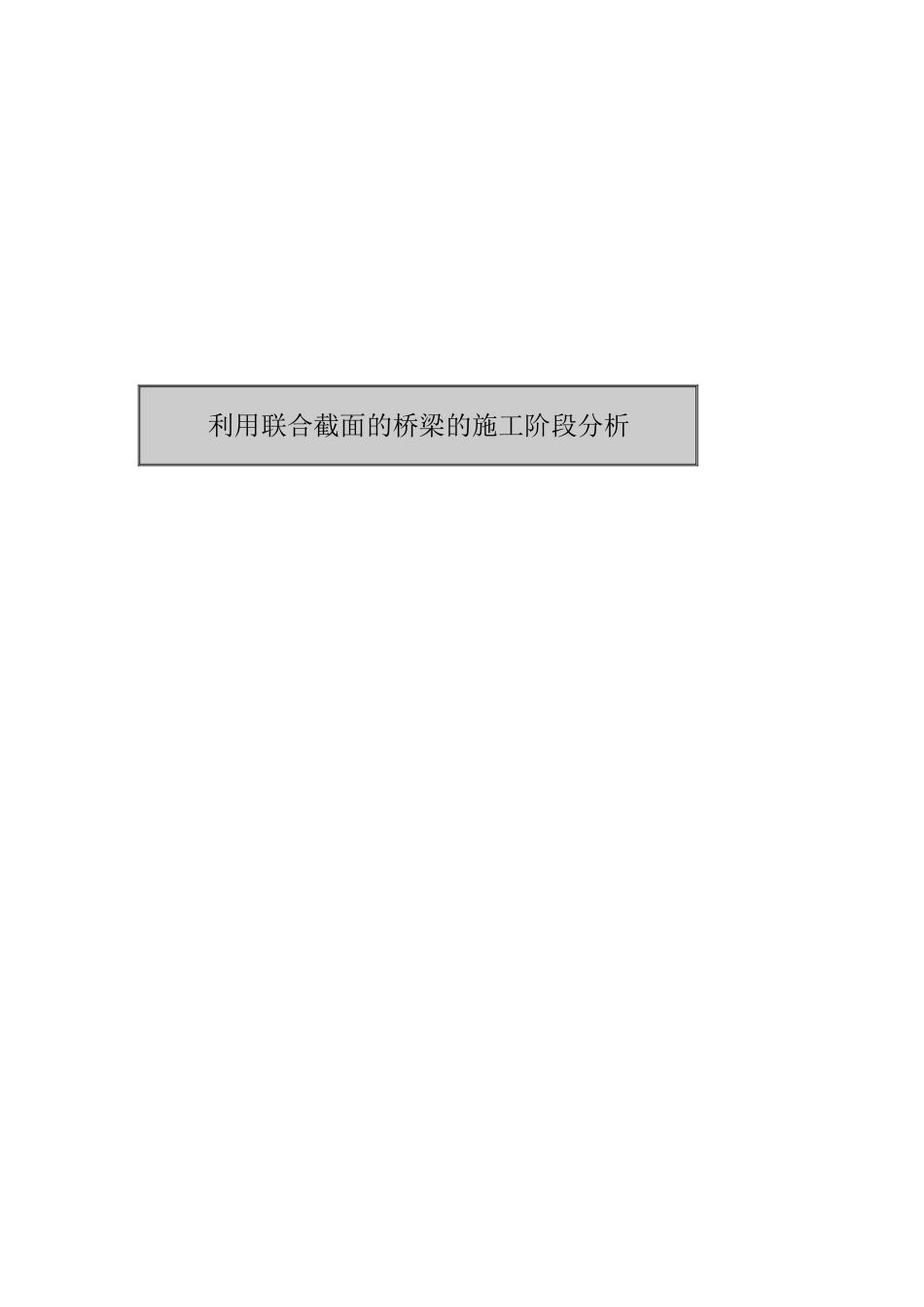

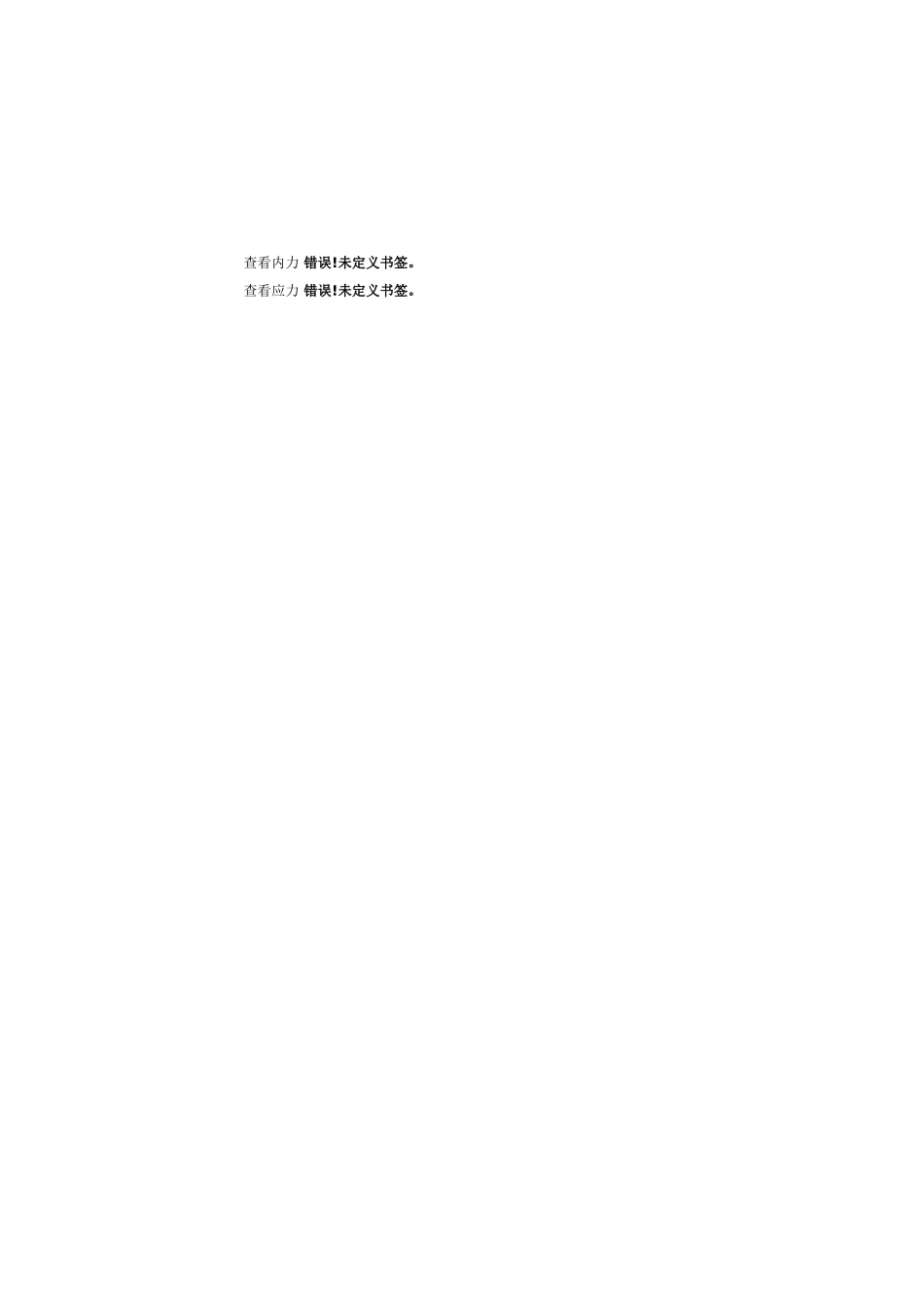

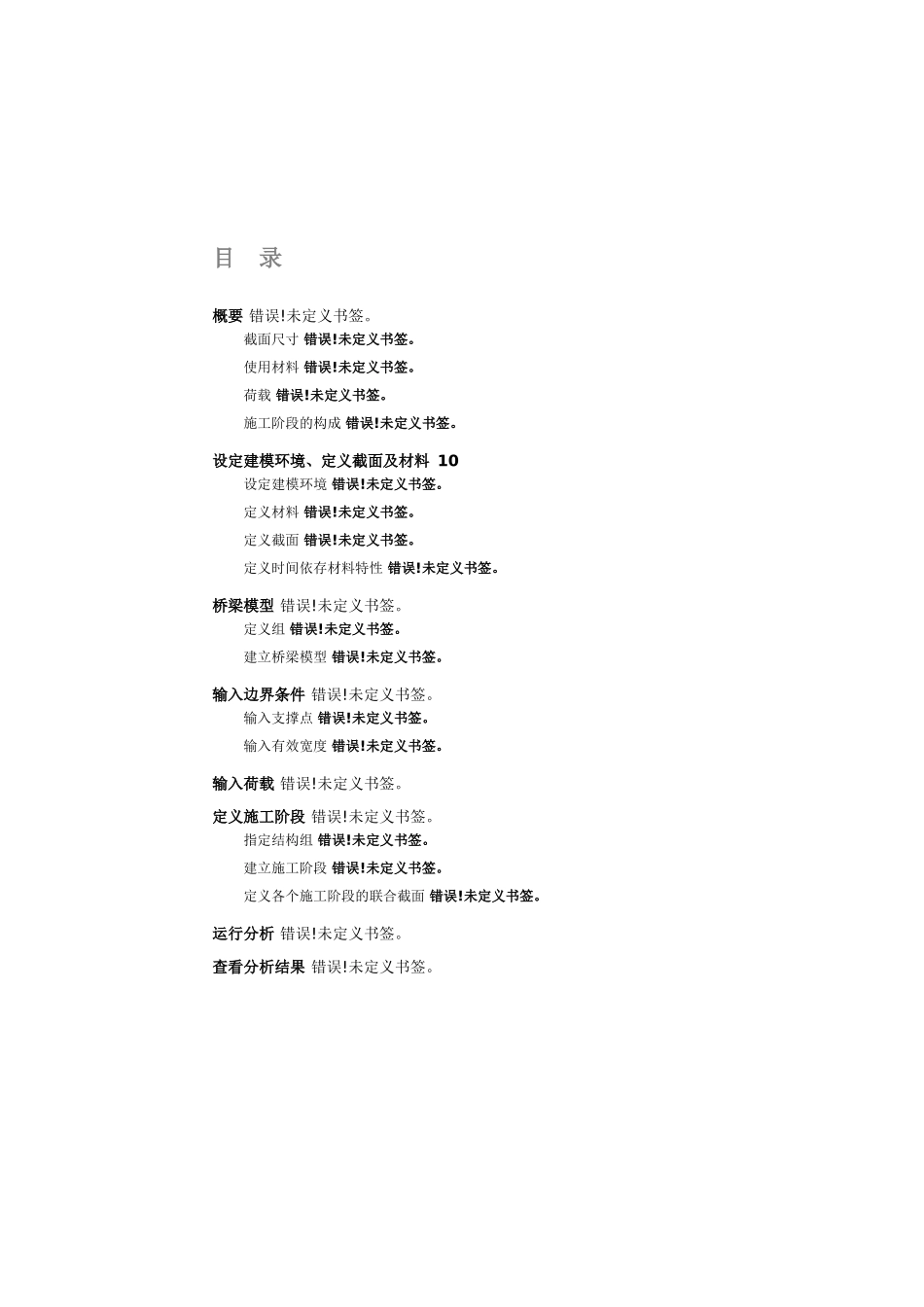

利用联合截面的桥梁的施工阶段分析目录概要错误!未定义书签。截面尺寸错误!未定义书签。使用材料错误!未定义书签。荷载错误!未定义书签。施工阶段的构成错误!未定义书签。设定建模环境、定义截面及材料10设定建模环境错误!未定义书签。定义材料错误!未定义书签。定义截面错误!未定义书签。定义时间依存材料特性错误!未定义书签。桥梁模型错误!未定义书签。定义组错误!未定义书签。建立桥梁模型错误!未定义书签。输入边界条件错误!未定义书签。输入支撑点错误!未定义书签。输入有效宽度错误!未定义书签。输入荷载错误!未定义书签。定义施工阶段错误!未定义书签。指定结构组错误!未定义书签。建立施工阶段错误!未定义书签。定义各个施工阶段的联合截面错误!未定义书签。运行分析错误!未定义书签。查看分析结果错误!未定义书签。查看内力错误!未定义书签。查看应力错误!未定义书签。第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页概要两种以上材料组成的联合截面，要进行考虑联合效果后的结构分析。特别是包含混凝土的联合截面必需要考虑混凝土的收缩和徐变。本例题为混凝土桥面板和工字钢梁组成的联合截面桥梁，使用联合截面功能和施工阶段功能建立模型和查看结果。桥梁基本数据如下：桥梁类型:I-girder联合截面三跨连续桥梁(PSC桥面板)桥梁长度:L=45.0+55.0+45.0=145.0m桥梁宽度:B=12.14m斜交角度:90˚(直桥)图1.分析模型第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页在MIDAS/Civil为了进行联合截面施工阶段的的分析，提供了施工阶段联合界面功能。通过本例题学习包括施工阶段和联合截面同时存在的结构分析方法。联合截面桥梁的施工阶段分析步骤如下：1.定义材料及截面2.定义结构组、边界组、荷载组3.定义施工阶段4.各个施工阶段的边界组、荷载组的激活5.各个施工阶段的桥面板的激活6.查看各个施工阶段的结果第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页截面尺寸图2.标准断面图在本例题为了建模方便，主梁或横梁都采用等截面。材料构件内容비비主梁SM520钢材横梁SM490钢材桥面板C400混凝土(강강강강강강강강강강강강강강강.)荷载联合前恒载-钢材自重:用程序的自重功能自动输入-桥面板自重:用梁单元荷载功能输入联合后恒载-用梁单元荷载功能输入[单位:mm]第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页施工阶段的构成定义荷载工况及荷载组图3.桥面板的浇筑顺序及范围在主梁的转弯点（距离内部支座0.2L的位置）即应力最小的位置做桥面板的新旧混凝土的连接点。荷载工况名称荷载组荷载类型备注DL(BC)1DL(BC)1自重主梁自重DL(BC)2DL(BC)2梁单元荷载0.8L1的桥面板自重DL(BC)3DL(BC)3梁单元荷载0.2L1+0.8L2的桥面板自重DL(BC)4DL(BC)4梁单元荷载0.2L2+L3的桥面板自重DL(AC)DL(AC)梁单元荷载2期荷载(桥面铺装,栏杆,防撞墙)定义边界组边界条件边界条件种类备注BGroup一般支撑支座E_Width1有效宽度系数对有效宽度和全宽的截面惯性矩之比，CS2区段(第一跨跨中)E_Width2有效宽度系数对有效宽度和全宽的截面惯性矩之比，CS3区段(第一个支座，第二跨跨中)E_Width3有效宽度系数对有效宽度和全宽的截面惯性矩之比，CS4区段(第二个支座，第三跨跨中)0.8L1=36m0.2L1+0.2L2=20m0.2L2+0.2L3=20mCS2CS3CS40.6L2=33m0.8L3=36mL2=55mL1=45mL3=45m145m第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页施工阶段的构成施工阶段结构组边界组荷载组(激活)持续时间备注组步骤CS1SGroupBGroupDL(BC)1DL(BC)2第一步骤第一步骤5非联合截面CS2-E_Width1DL(BC)3第25天(用户步骤)30CS2阶段联合CS3-E_Width2DL(BC)4第25天(用户步骤)30CS3阶段联合CS4-E_Width3DL(AC)第一步骤10,000CS4阶段联合※SGroup为包含所有单元（主梁、横梁）的结构组。※因结...
