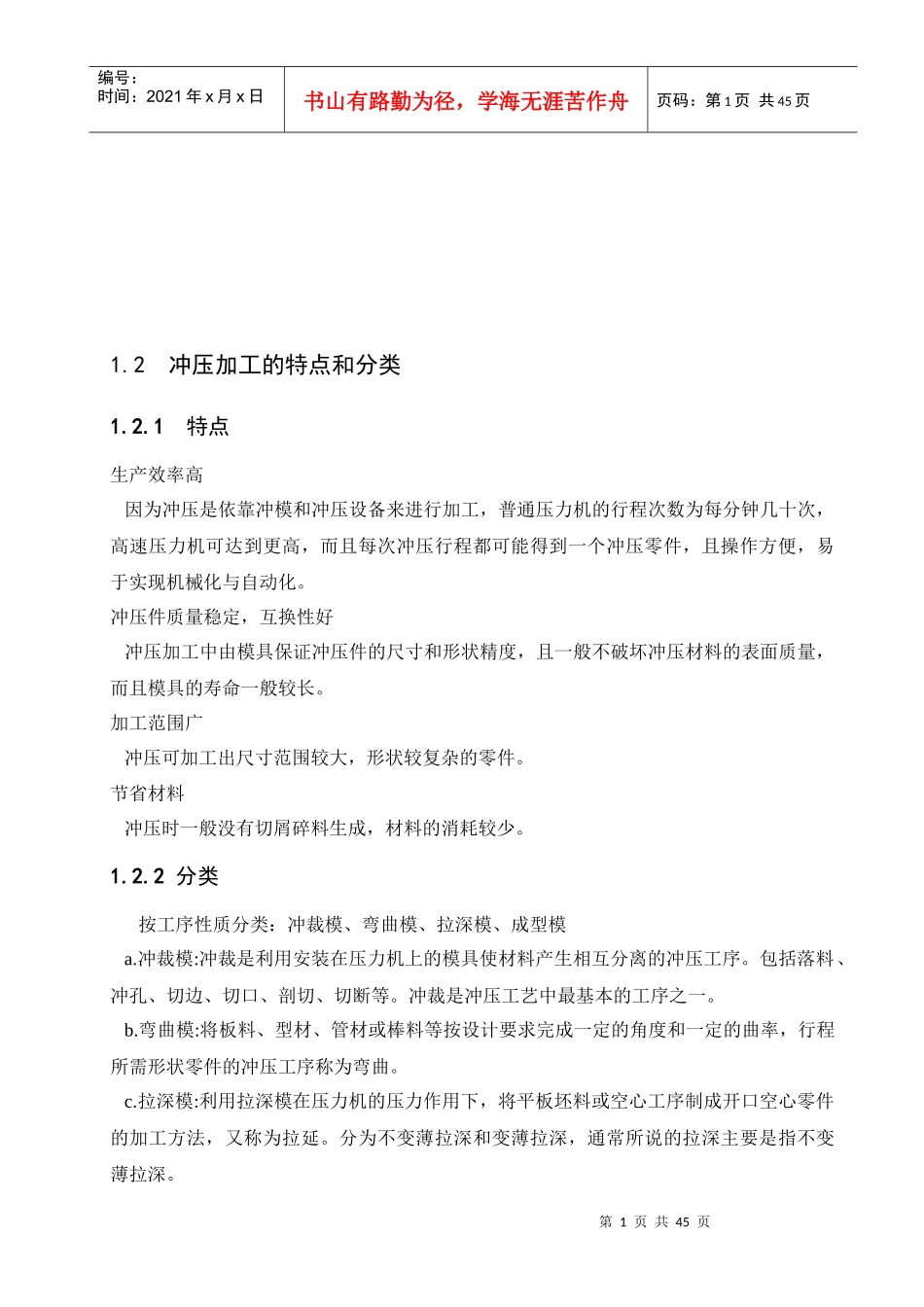

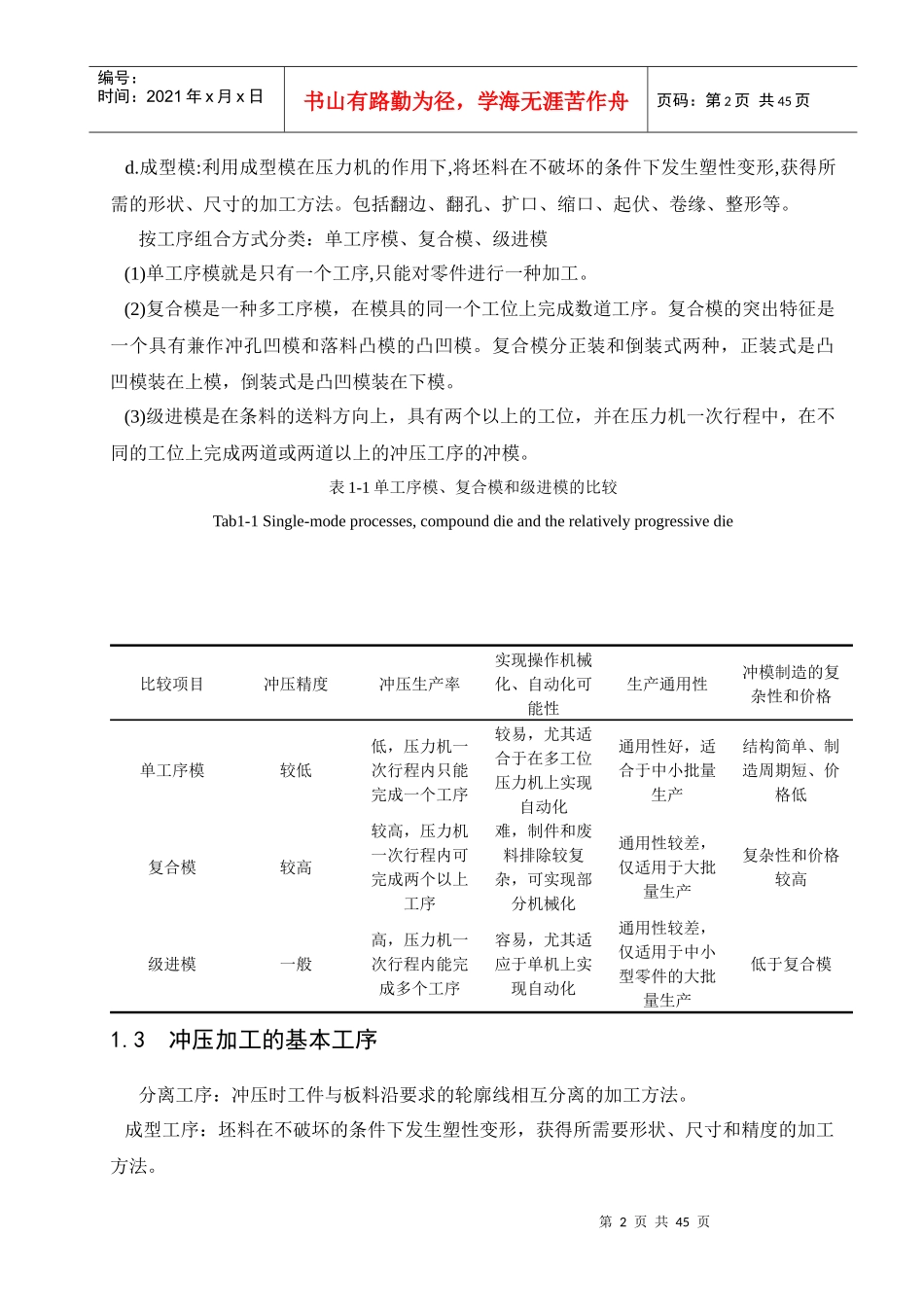

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页1.2冲压加工的特点和分类1.2.1特点生产效率高因为冲压是依靠冲模和冲压设备来进行加工，普通压力机的行程次数为每分钟几十次，高速压力机可达到更高，而且每次冲压行程都可能得到一个冲压零件，且操作方便，易于实现机械化与自动化。冲压件质量稳定，互换性好冲压加工中由模具保证冲压件的尺寸和形状精度，且一般不破坏冲压材料的表面质量，而且模具的寿命一般较长。加工范围广冲压可加工出尺寸范围较大，形状较复杂的零件。节省材料冲压时一般没有切屑碎料生成，材料的消耗较少。1.2.2分类按工序性质分类：冲裁模、弯曲模、拉深模、成型模a.冲裁模:冲裁是利用安装在压力机上的模具使材料产生相互分离的冲压工序。包括落料、冲孔、切边、切口、剖切、切断等。冲裁是冲压工艺中最基本的工序之一。b.弯曲模:将板料、型材、管材或棒料等按设计要求完成一定的角度和一定的曲率，行程所需形状零件的冲压工序称为弯曲。c.拉深模:利用拉深模在压力机的压力作用下，将平板坯料或空心工序制成开口空心零件的加工方法，又称为拉延。分为不变薄拉深和变薄拉深，通常所说的拉深主要是指不变薄拉深。第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页d.成型模:利用成型模在压力机的作用下,将坯料在不破坏的条件下发生塑性变形,获得所需的形状、尺寸的加工方法。包括翻边、翻孔、扩口、缩口、起伏、卷缘、整形等。按工序组合方式分类：单工序模、复合模、级进模(1)单工序模就是只有一个工序,只能对零件进行一种加工。(2)复合模是一种多工序模，在模具的同一个工位上完成数道工序。复合模的突出特征是一个具有兼作冲孔凹模和落料凸模的凸凹模。复合模分正装和倒装式两种，正装式是凸凹模装在上模，倒装式是凸凹模装在下模。(3)级进模是在条料的送料方向上，具有两个以上的工位，并在压力机一次行程中，在不同的工位上完成两道或两道以上的冲压工序的冲模。表1-1单工序模、复合模和级进模的比较Tab1-1Single-modeprocesses,compounddieandtherelativelyprogressivedie比较项目冲压精度冲压生产率实现操作机械化、自动化可能性生产通用性冲模制造的复杂性和价格单工序模较低低，压力机一次行程内只能完成一个工序较易，尤其适合于在多工位压力机上实现自动化通用性好，适合于中小批量生产结构简单、制造周期短、价格低复合模较高较高，压力机一次行程内可完成两个以上工序难，制件和废料排除较复杂，可实现部分机械化通用性较差，仅适用于大批量生产复杂性和价格较高级进模一般高，压力机一次行程内能完成多个工序容易，尤其适应于单机上实现自动化通用性较差，仅适用于中小型零件的大批量生产低于复合模1.3冲压加工的基本工序分离工序：冲压时工件与板料沿要求的轮廓线相互分离的加工方法。成型工序：坯料在不破坏的条件下发生塑性变形，获得所需要形状、尺寸和精度的加工方法。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页1.4冲模零部件结构冲压模具零件的分类可按照它们在模具中的作用，分为工艺构件和辅助零件两大类。1.4.1工艺构件工作零件：凸模、凹模、凸凹模结构定位零件：挡料销（固定、活动、自动、使用档料销）、定位板、定位钉、导正销、侧刃、侧压机构压料卸料及出料零部件：卸料板、压边圈（拉深模）、顶件板、推件板1.4.2辅助构件导向零件：导板、导柱、导套等固定零件：模座、模柄、凸凹模固定板、垫板等紧固零件：螺钉、销钉、其他等2系统分析名称：阳极焊片材料：H62材料厚度:0.5mm制作精度:IT14生产批量：50件零件图2-1如图所示：图2-1冲件工作图Fig2-1Chongpiecesofworkplans第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页2.1冲裁工艺分析零件的工艺性分析：零件尺寸及结构如图所示，零件结构较为简单，且精度要求不高，主要工序有冲孔，翻孔，落料。2.1.1材料分析H62———黄铜，材料有相当的抗拉强度和延展性，并具有一定的可冲击...
