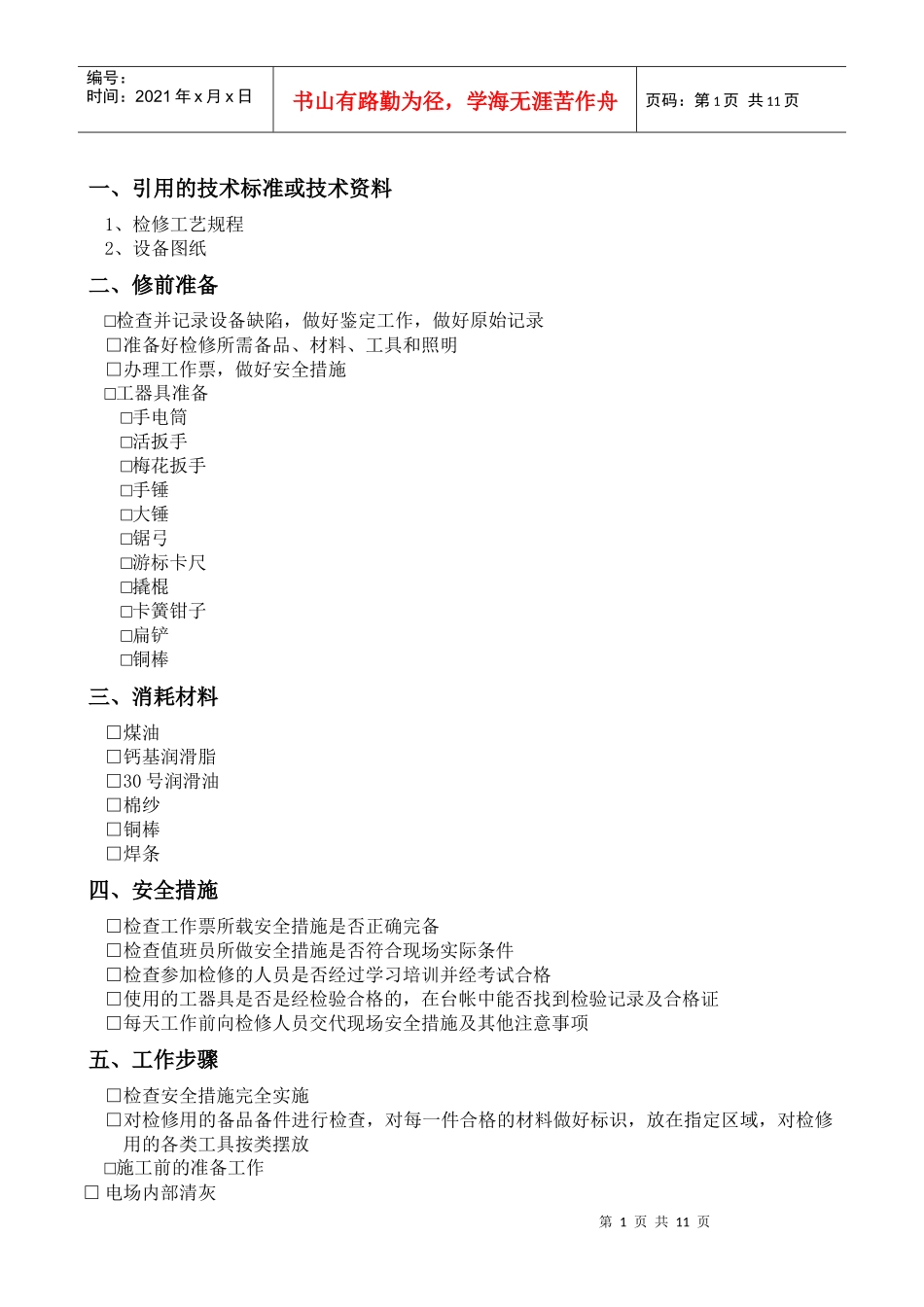

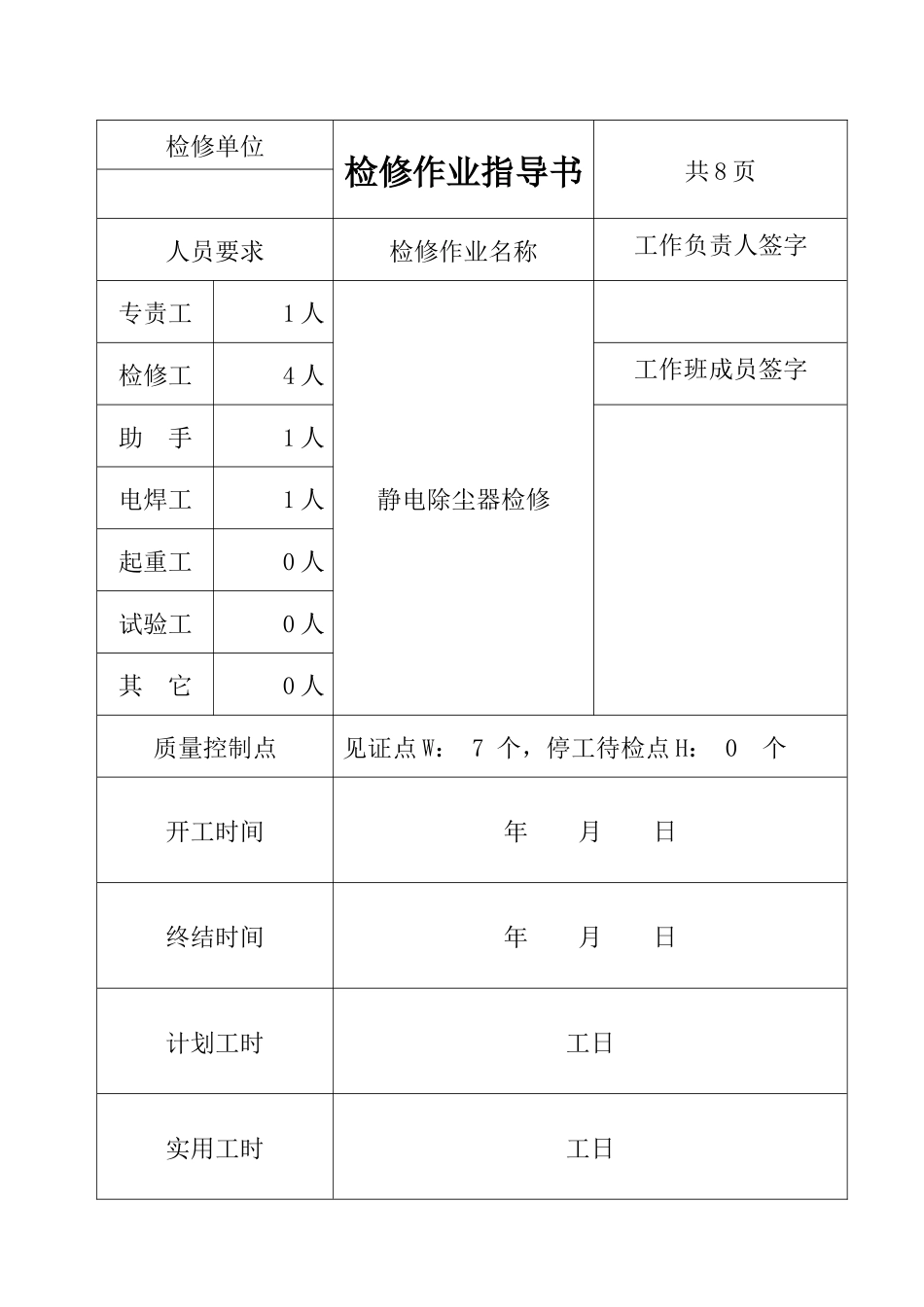

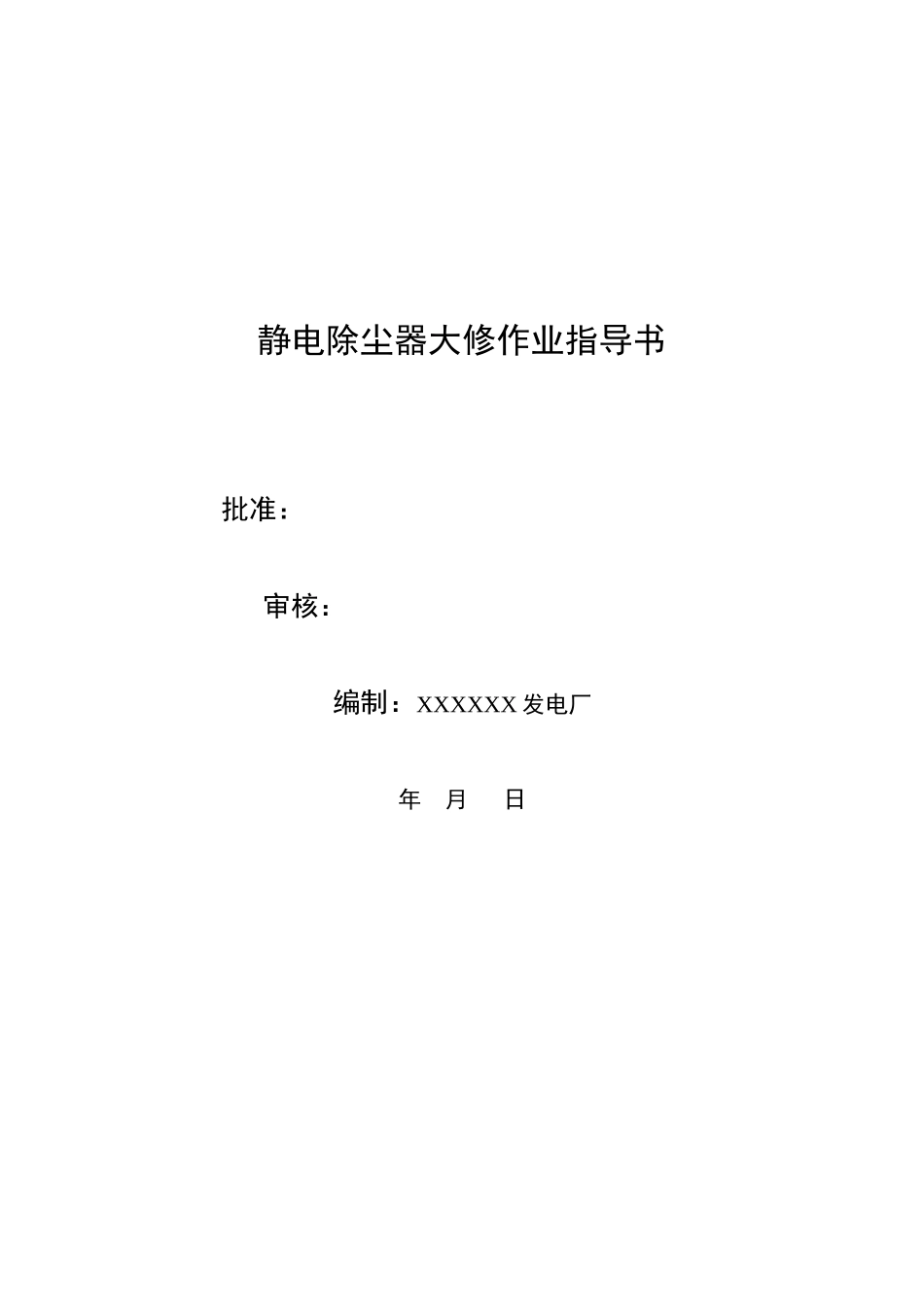

静电除尘器大修作业指导书批准：审核：编制：XXXXXX发电厂年月日检修单位检修作业指导书共8页人员要求检修作业名称工作负责人签字专责工1人静电除尘器检修检修工4人工作班成员签字助手1人电焊工1人起重工0人试验工0人其它0人质量控制点见证点W：7个，停工待检点H：0个开工时间年月日终结时间年月日计划工时工日实用工时工日第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、引用的技术标准或技术资料1、检修工艺规程2、设备图纸二、修前准备□检查并记录设备缺陷，做好鉴定工作，做好原始记录□准备好检修所需备品、材料、工具和照明□办理工作票，做好安全措施□工器具准备□手电筒□活扳手□梅花扳手□手锤□大锤□锯弓□游标卡尺□撬棍□卡簧钳子□扁铲□铜棒三、消耗材料□煤油□钙基润滑脂□30号润滑油□棉纱□铜棒□焊条四、安全措施□检查工作票所载安全措施是否正确完备□检查值班员所做安全措施是否符合现场实际条件□检查参加检修的人员是否经过学习培训并经考试合格□使用的工器具是否是经检验合格的，在台帐中能否找到检验记录及合格证□每天工作前向检修人员交代现场安全措施及其他注意事项五、工作步骤□检查安全措施完全实施□对检修用的备品备件进行检查，对每一件合格的材料做好标识，放在指定区域，对检修用的各类工具按类摆放□施工前的准备工作□电场内部清灰第1页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页□打开所有电场人孔门，检查灰斗内部积灰情况□如发现有积灰，则联系运行人员启动输灰系统进行输灰。□如输灰后灰斗内仍有积灰及挂壁硬块，则需人工进行清除□阴极系统的检修□检查大框架的水平和垂直度，检查框架与壳体内壁相对尺寸，对照设计及图纸要求判断是否有变形及移位□大框架如有变形及移位，应进行校正和消除，重点检查以下部位□悬吊大框架的吊杆是否断裂或脱扣等是□否□□支持绝缘子和绝缘套管是否有断裂或歪倒等现象是□否□□阴极振打轴系在大框架上是否水平安置，有无偏斜或扭矩力施加于大框架是□否□□检查各部螺丝是否紧固可靠，并有防退焊点，各部焊缝良好□检查阴极小框架各拉杆应紧固，无晃动，无倾斜和偏移，上下框架在垂直于水平面位置的同一平面内□阴极小框架变形量超过l0mm影响间距时，要拆除拉杆使其自由恢复平衡位置，复元后则在同一水平位置两边同时拉紧加固；如不复元，可用割把加热，消除变形应力，使其自由恢复，或者采用固定一端或两端采用加热后施加敲击的方法校正□用振动或勾动极线的方法检查极线，是否有开焊或螺丝脱落，鱼骨针线如变形严重应用火焊割去，更换新线；鱼骨针线如有掉针，应补上后用电焊点焊；每个阴极小框架上的极线应保持平直，松紧程度适宜在同一平面内□检修后：□积灰清理干净是□否□□阴极大框架□悬挂同一阴极小框架的上下缺口必须在同一条与水千面垂直的垂直线上，直线度≤3mm是□否□□同一电场前后两大框架的平面度≤5mm是□否□□阴极振打的检修□检查所有振打锤应齐全，各部螺栓可靠无断裂退丝，锤头无裂纹，转轴与内套磨损量不应超过5mm，否则应更换□振打轴与传动链条脱节后，用管钳盘动振打轴应灵活无卡涩现象，拨销轴与锤臂的接触面在宽度方面应超过4／5，否则应调正□锤头与振打砧的接触部分应占锤头长度的2／3以上，上下位置应在砧子中心，偏差大于l0mm时应调正□对于更换和补加的振打锤或拨销轴，应按原位置装配后将螺栓与螺母点焊以防退□轴承架内无积灰，架体完好，各部螺栓紧固可靠，止退装置完好，轴承支持体与大梁焊缝无裂纹见证点W1乙方甲方签字日期签字日期一级二级三级第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页□耐磨套上紧固螺栓可靠，耐磨套位置正确无偏斜，与托架的接触最少应保证三个接触面。如果托架的弧形面磨损超过3mm时可调换一个面使用。耐磨套磨损深度超过5mm时应换新。更换耐磨套的方法是：拆除耐磨套上压板，用倒链将其轴吊起l0mm左右，用内六角螺栓扳手松开耐磨套紧固螺栓，拆下耐磨套上下瓦，去出键，...
