立式数控铣床主轴部件设计说明书范本VIP专享VIP免费

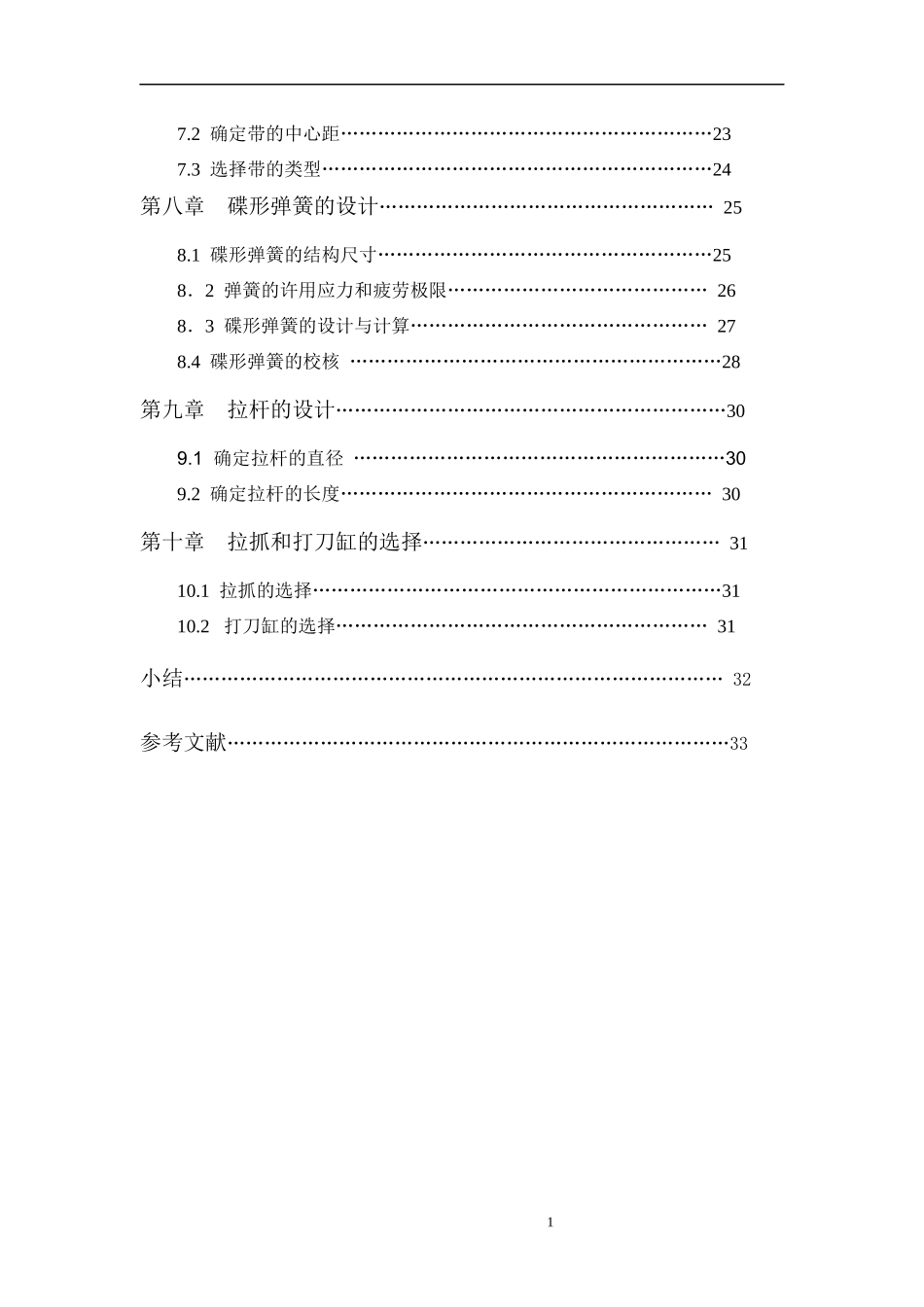

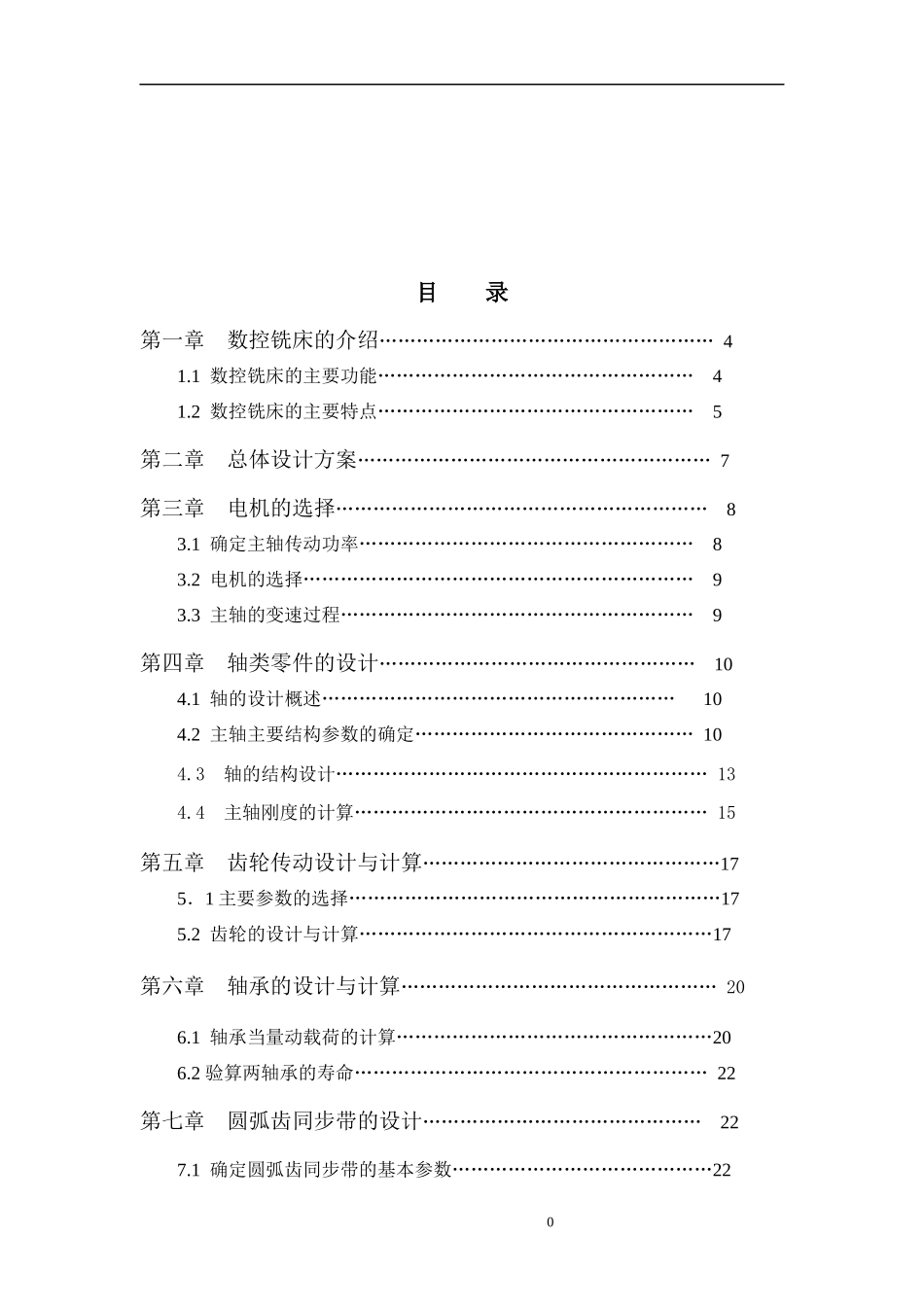

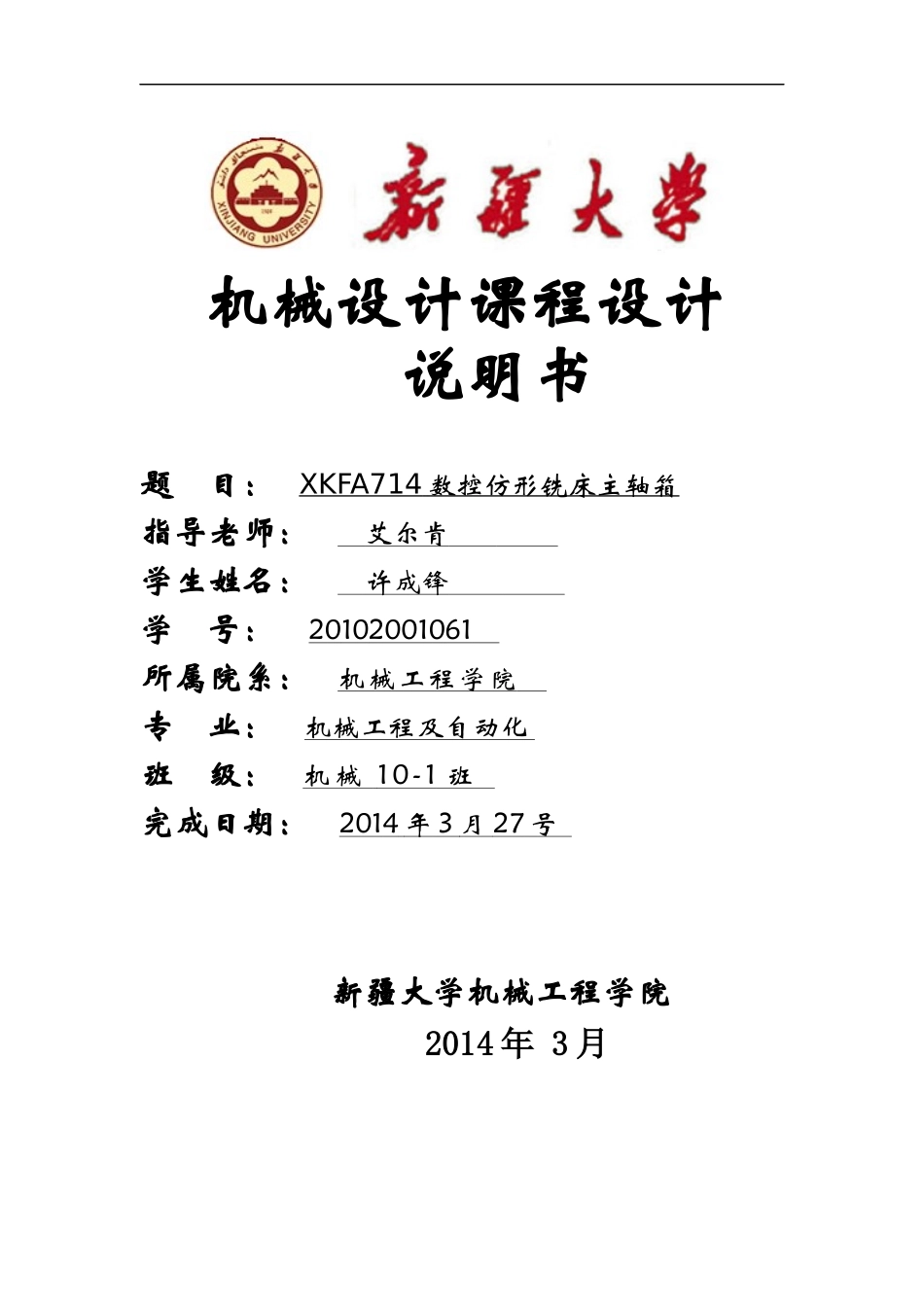

机械设计课程设计说明书题目：XKFA714数控仿形铣床主轴箱指导老师：艾尔肯学生姓名：许成锋学号：20102001061所属院系：机械工程学院专业：机械工程及自动化班级：机械10-1班完成日期：2014年3月27号新疆大学机械工程学院2014年3月0目录第一章数控铣床的介绍………………………………………………41.1数控铣床的主要功能……………………………………………41.2数控铣床的主要特点……………………………………………5第二章总体设计方案…………………………………………………7第三章电机的选择……………………………………………………83.1确定主轴传动功率………………………………………………83.2电机的选择………………………………………………………93.3主轴的变速过程…………………………………………………9第四章轴类零件的设计……………………………………………104.1轴的设计概述…………………………………………………104.2主轴主要结构参数的确定………………………………………104.3轴的结构设计……………………………………………………134.4主轴刚度的计算…………………………………………………15第五章齿轮传动设计与计算…………………………………………175．1主要参数的选择……………………………………………………175.2齿轮的设计与计算…………………………………………………17第六章轴承的设计与计算……………………………………………206.1轴承当量动载荷的计算……………………………………………206.2验算两轴承的寿命…………………………………………………22第七章圆弧齿同步带的设计………………………………………227.1确定圆弧齿同步带的基本参数……………………………………22107.2确定带的中心距……………………………………………………237.3选择带的类型………………………………………………………24第八章碟形弹簧的设计………………………………………………258.1碟形弹簧的结构尺寸………………………………………………258．2弹簧的许用应力和疲劳极限……………………………………268．3碟形弹簧的设计与计算…………………………………………278.4碟形弹簧的校核……………………………………………………28第九章拉杆的设计………………………………………………………309.1确定拉杆的直径……………………………………………………309.2确定拉杆的长度……………………………………………………30第十章拉抓和打刀缸的选择…………………………………………3110.1拉抓的选择…………………………………………………………3110.2打刀缸的选择……………………………………………………31小结……………………………………………………………………………32参考文献………………………………………………………………………3321[摘要］本文根据公司生产加工需要改装一台铣床,主要用于铣削平面和钻孔，对主轴部件进行重新设计，但仍要用原来的主轴箱，要求主轴的转速范围为40r/min—4000r/min，查机械设计手册确定典型的切削工艺可以求得主轴的切削功率为4.3KW，根据切削功率pc与主运动传动链的总效率η确定机床传动的功率Ｐ=5.4KW，然后，根据机床传递的功率Ｐ来选择电机的类型。为了满足主轴的转速要求，选择合适的传动比和轴承。[关键词]铣床主轴设计校核32第一章数控铣床的介绍数控机床集计算机技术、电子技术、自动控制、传感测量、机械制造、网络通讯技术于一体，是典型的机电一体化产品，他的发展和运用，开创了制造业的新时代，数控技术水平的高低已成为衡量一个国家制造业现代化程度的核心标志，他实现加工机床及生产过程数控化，已成为当今制造业的发展方向。数控铣床是一种加工功能很强的数控机床，目前迅速发展起来的加工中心、柔性加工单元都是在数控铣床、数控镗床的基础上产生的，两者都离不开铣削方式。由于数控铣削工艺最复杂，需要解决的技术问题也最多，因此人们在研究和开发数控系统及自动编程语言的软件时，也一直把铣削加工作为重点。1.1数控铣床的主要功能数控铣床可以分为立式、卧式和立卧两用...
