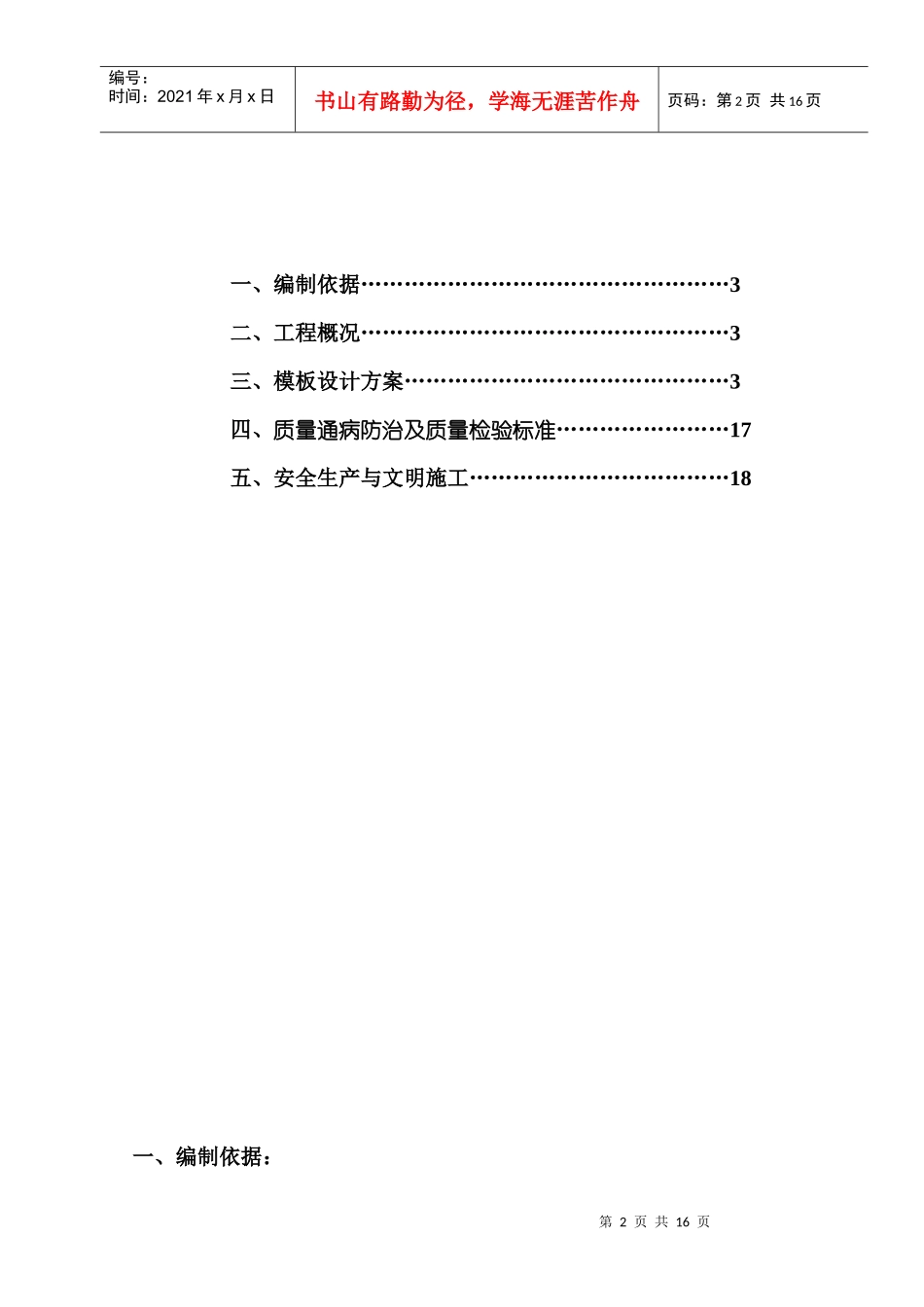

邢台市盛捷房地产开发有限公司盛世春天小区12#楼、18#楼工程模板施工方案编制人（签字）：审核人（签字）：审批人（签字）：施工单位（盖章）：浙江新东阳建设集团有限公司目录第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页一、编制依据……………………………………………3二、工程概况……………………………………………3三、模板设计方案………………………………………3四、质量通病防治及质量检验标准……………………17五、安全生产与文明施工………………………………18一、编制依据：第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页1、施工图纸；2、施工组织设计；3、建筑施工高处作业安全技术规范；4、建筑施工安全检查标准；二、工程概况：本工程位于107国道与中兴东大街交汇处，12#楼、18#楼结构层数为地下2层，地上16-18层，本工程抗震设防类别为丙类，安全等级为二级，地基基础的设计等级为乙级，抗震设防烈度为7度第一组。三、模板设计方案1、概述：筏板基础采用砖胎模；梁、板、楼梯采用18厚多层胶合板配合50×100的木方子支设；墙体采用18厚多层胶合板配合50×100木方支设；所有部位主龙骨采用48*3.5厚钢管，支撑体系采用48*3.5钢管搭设满堂支撑，依据荷载和层高要求，间距为800—1200mm。2.技术特点及要求针对工程特点，对于基础梁、框架柱、梁板、剪力墙、楼梯等构件的模板施工进行模板设计，必要时进行模板验算，以保证模板具有足够的强度、刚度和稳定性，构件尺寸满足设计要求。同时从技术细节考虑，采取具体措施克服质量通病。3．施工工艺1)基础模板a筏板基础支模筏板基础侧面与地库无连接部位采用砖胎模，底板施工分两个施工段。砖胎模从一侧开始砌筑，以便后续的抹灰、防水、底板钢筋施工尽早插入达到流水施工目的，缩短施工工期。第4页共16页第3页共16页新浇筑混凝土复合竹胶板木横梁支承梁顶丝SP-70横撑横撑立柱可调底座下层结构或地面快拆支撑体系，楼板模板支设示意新浇筑混凝土复合竹胶板支承梁顶丝横撑立柱可调底座下层结构或地面快拆支撑体系，楼板模板支设示意木横梁编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页砖胎模采用120厚的砖墙，间隔3米设3240*240砖垛，基础底板砖模从垫层开始到底板上表面标高处。为了保证砖胎模在底板混凝土浇筑时不移位，浇筑底板混凝土之前，将砖胎模高度的回填土回填完成，。为了保证底板侧帮钢筋保护层的厚度，砌筑砖胎模前，在底板垫层上弹出砖胎模的位置线，位置线预留出砖胎模的抹灰层、防水卷材的厚度及保护层厚度。2)楼梯支模楼梯间剪力墙采用木模板施工，楼梯梁在剪力墙上用木盒留洞，休息平台钢筋用500长钢筋水平弯90度先浇在剪力墙内，拆模后立即凿出，浇楼梯时平台钢筋与其焊接。踏步板用50厚木板，板底支撑用普通脚手管。楼梯间剪力墙模板高度为层高+板厚，为保证上下层模板接缝处不漏浆、不烂根，支模前在墙四周用1:3水泥砂浆将板底接缝进行封堵。3)梁板支撑a梁底板及侧模采用多层木胶合板，竹胶板背面采用50*100木方，间距不大于200，竖撑采用双排架管，梁高小于700的梁侧板采用短钢管斜撑。竖背楞采用双架管，跨度大于4米的梁底模应按跨度的1-3%起拱。b平板底模采用多层木胶合板，支护系统采用满堂排架脚手架。上部用调节丝扣，主龙骨采用48*3.5钢管，间距1000，次龙骨采用50*100木方，间距小于350。竹胶板缝用50宽塑料胶带粘贴，在柱根处板模应割角处理，如图。第5页共16页第4页共16页粘海绵条20木夹板50×100木枋12厚木夹板φ48钢管支撑连梁模板示意编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页c施工程序墙支模→支梁底模→绑梁钢筋→支梁侧模及板底模→绑板钢筋→浇筑墙、梁、板砼。4）剪力墙支模1、地下室剪力墙模板采用多层木胶合板，穿墙螺栓处用电钻打孔，用φ16止水对拉螺栓，背楞用φ48架管，双排双向，用φ16自制山型扣固定钢管，用双φ16螺母锁紧，φ16止水螺栓中间焊5×50×50止水片，两端焊接定位筋以保证墙体截面尺寸。根据砼对模...
