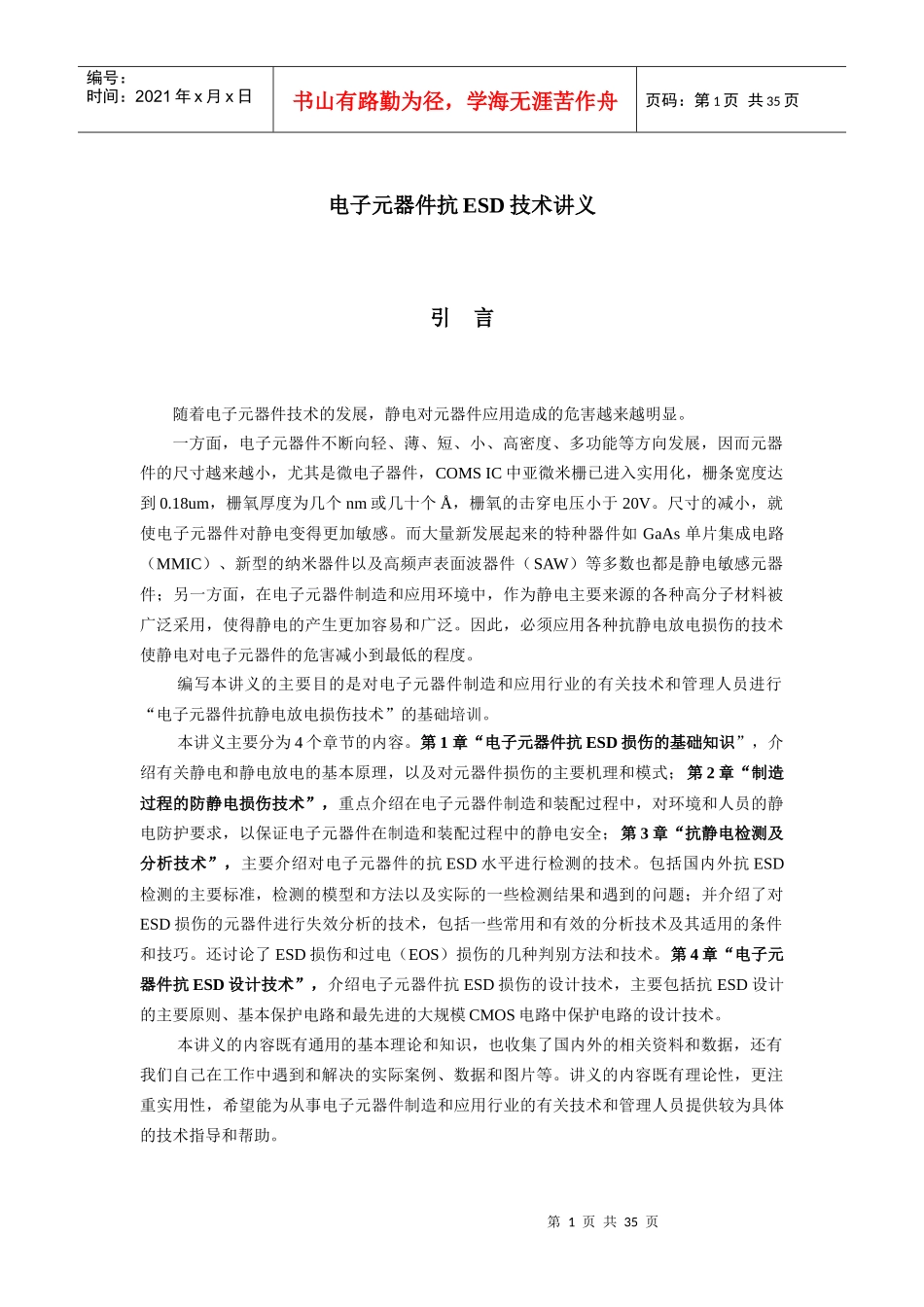

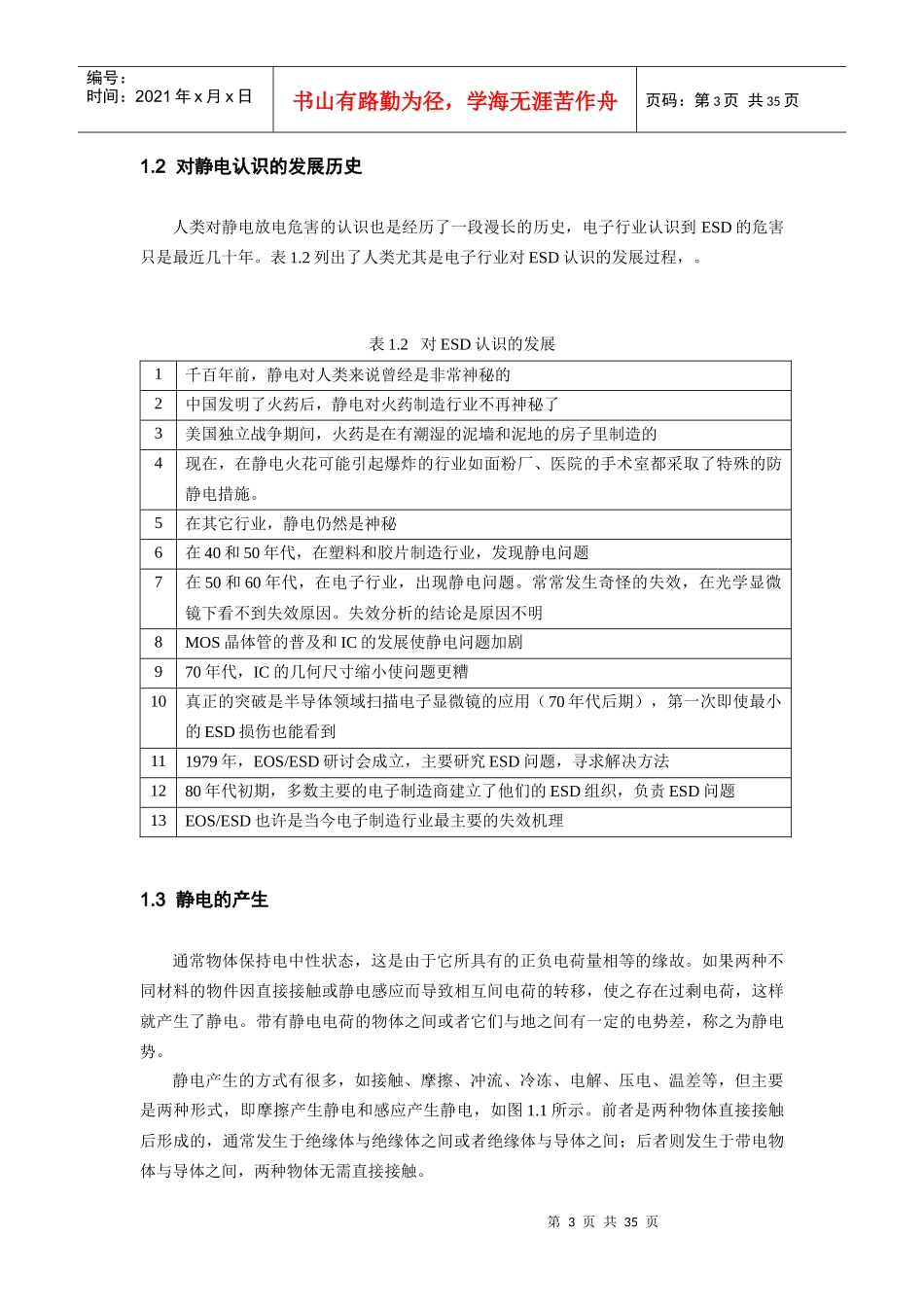

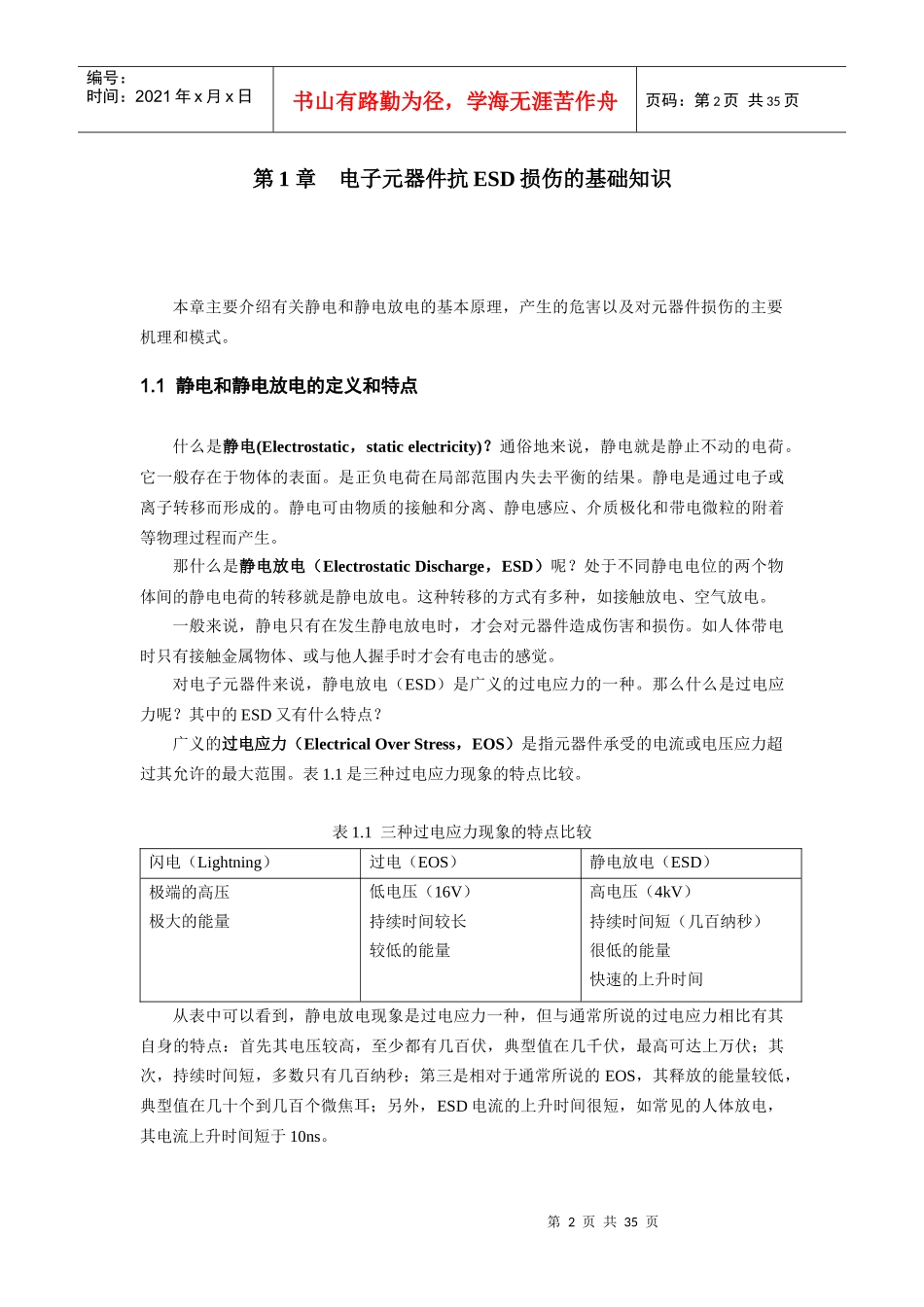

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页电子元器件抗ESD技术讲义引言随着电子元器件技术的发展，静电对元器件应用造成的危害越来越明显。一方面，电子元器件不断向轻、薄、短、小、高密度、多功能等方向发展，因而元器件的尺寸越来越小，尤其是微电子器件，COMSIC中亚微米栅已进入实用化，栅条宽度达到0.18um，栅氧厚度为几个nm或几十个Å，栅氧的击穿电压小于20V。尺寸的减小，就使电子元器件对静电变得更加敏感。而大量新发展起来的特种器件如GaAs单片集成电路（MMIC）、新型的纳米器件以及高频声表面波器件（SAW）等多数也都是静电敏感元器件；另一方面，在电子元器件制造和应用环境中，作为静电主要来源的各种高分子材料被广泛采用，使得静电的产生更加容易和广泛。因此，必须应用各种抗静电放电损伤的技术使静电对电子元器件的危害减小到最低的程度。编写本讲义的主要目的是对电子元器件制造和应用行业的有关技术和管理人员进行“电子元器件抗静电放电损伤技术”的基础培训。本讲义主要分为4个章节的内容。第1章“电子元器件抗ESD损伤的基础知识”，介绍有关静电和静电放电的基本原理，以及对元器件损伤的主要机理和模式；第2章“制造过程的防静电损伤技术”，重点介绍在电子元器件制造和装配过程中，对环境和人员的静电防护要求，以保证电子元器件在制造和装配过程中的静电安全；第3章“抗静电检测及分析技术”，主要介绍对电子元器件的抗ESD水平进行检测的技术。包括国内外抗ESD检测的主要标准，检测的模型和方法以及实际的一些检测结果和遇到的问题；并介绍了对ESD损伤的元器件进行失效分析的技术，包括一些常用和有效的分析技术及其适用的条件和技巧。还讨论了ESD损伤和过电（EOS）损伤的几种判别方法和技术。第4章“电子元器件抗ESD设计技术”，介绍电子元器件抗ESD损伤的设计技术，主要包括抗ESD设计的主要原则、基本保护电路和最先进的大规模CMOS电路中保护电路的设计技术。本讲义的内容既有通用的基本理论和知识，也收集了国内外的相关资料和数据，还有我们自己在工作中遇到和解决的实际案例、数据和图片等。讲义的内容既有理论性，更注重实用性，希望能为从事电子元器件制造和应用行业的有关技术和管理人员提供较为具体的技术指导和帮助。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页第1章电子元器件抗ESD损伤的基础知识本章主要介绍有关静电和静电放电的基本原理，产生的危害以及对元器件损伤的主要机理和模式。1.1静电和静电放电的定义和特点什么是静电(Electrostatic，staticelectricity)？通俗地来说，静电就是静止不动的电荷。它一般存在于物体的表面。是正负电荷在局部范围内失去平衡的结果。静电是通过电子或离子转移而形成的。静电可由物质的接触和分离、静电感应、介质极化和带电微粒的附着等物理过程而产生。那什么是静电放电（ElectrostaticDischarge，ESD）呢？处于不同静电电位的两个物体间的静电电荷的转移就是静电放电。这种转移的方式有多种，如接触放电、空气放电。一般来说，静电只有在发生静电放电时，才会对元器件造成伤害和损伤。如人体带电时只有接触金属物体、或与他人握手时才会有电击的感觉。对电子元器件来说，静电放电（ESD）是广义的过电应力的一种。那么什么是过电应力呢？其中的ESD又有什么特点？广义的过电应力（ElectricalOverStress，EOS）是指元器件承受的电流或电压应力超过其允许的最大范围。表1.1是三种过电应力现象的特点比较。表1.1三种过电应力现象的特点比较闪电（Lightning）过电（EOS）静电放电（ESD）极端的高压极大的能量低电压（16V）持续时间较长较低的能量高电压（4kV）持续时间短（几百纳秒）很低的能量快速的上升时间从表中可以看到，静电放电现象是过电应力一种，但与通常所说的过电应力相比有其自身的特点：首先其电压较高，至少都有几百伏，典型值在几千伏，最高可达上万伏；其次，持续时间短，多数只有几百纳秒；第三是相对于通常所说的EOS，其释放的能量较低，典型值在几十个到几百个微焦耳；另外，ESD电...
