食品行业使用的包装材料专业详解VIP免费

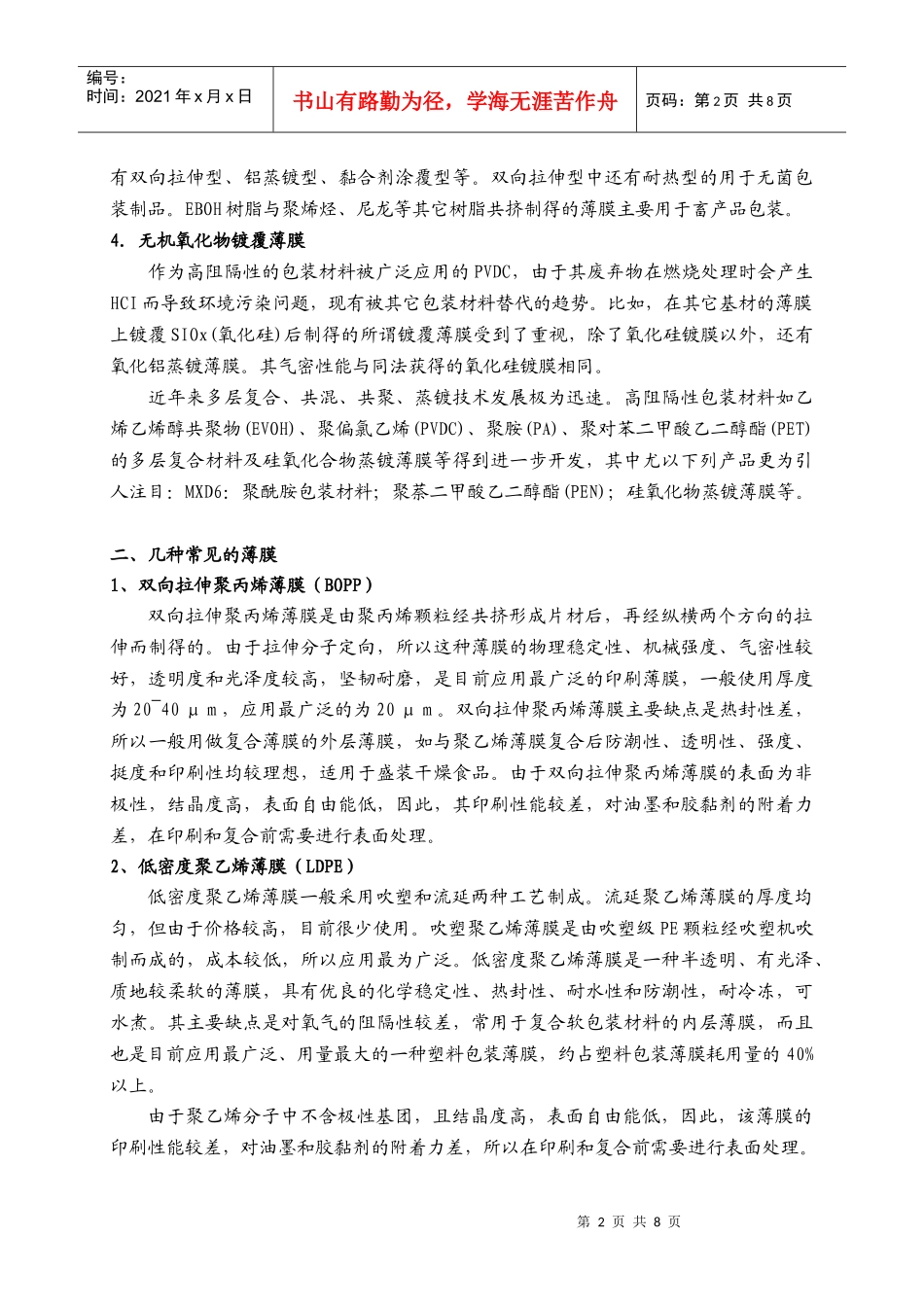

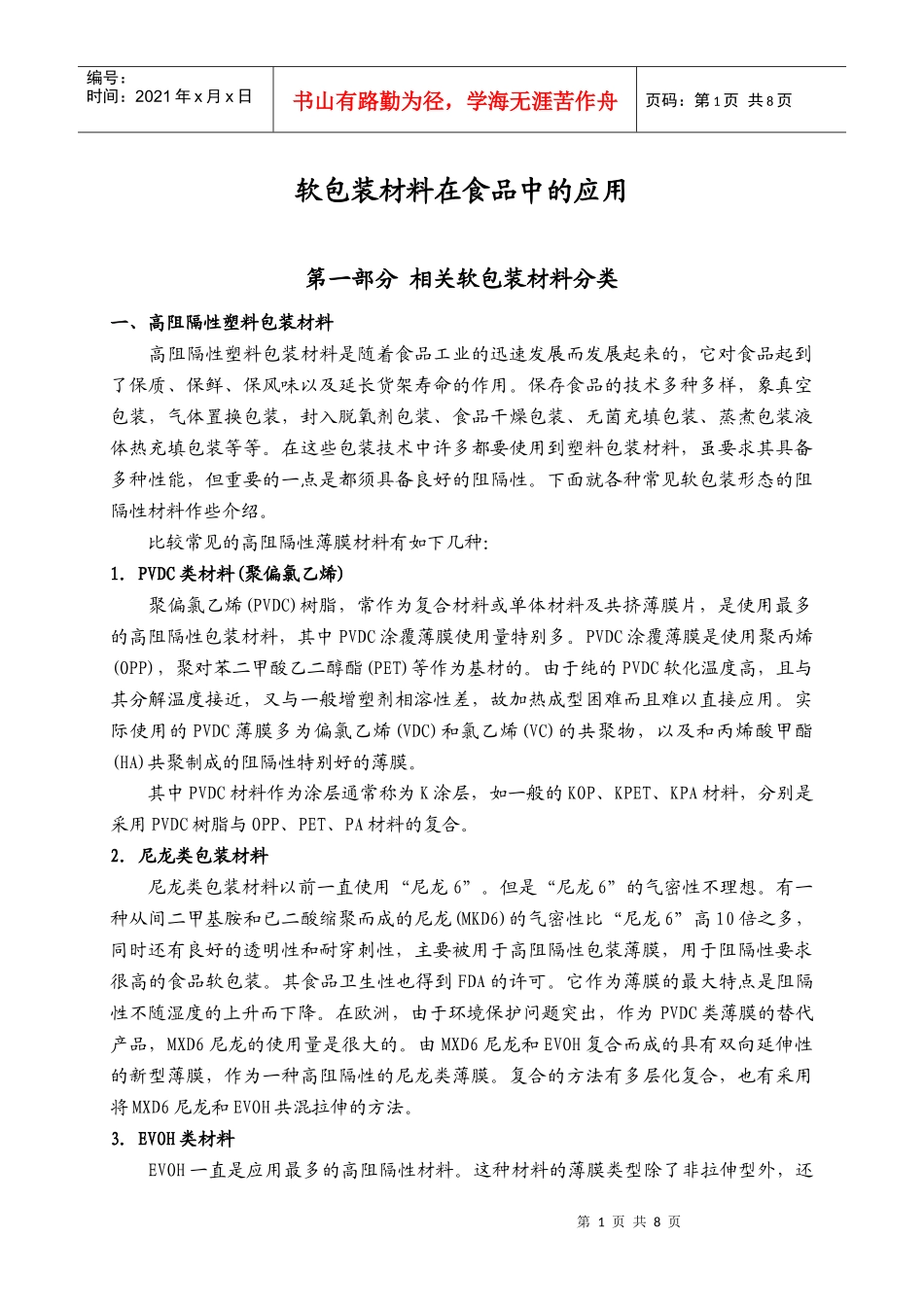

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页软包装材料在食品中的应用第一部分相关软包装材料分类一、高阻隔性塑料包装材料高阻隔性塑料包装材料是随着食品工业的迅速发展而发展起来的，它对食品起到了保质、保鲜、保风味以及延长货架寿命的作用。保存食品的技术多种多样，象真空包装，气体置换包装，封入脱氧剂包装、食品干燥包装、无菌充填包装、蒸煮包装液体热充填包装等等。在这些包装技术中许多都要使用到塑料包装材料，虽要求其具备多种性能，但重要的一点是都须具备良好的阻隔性。下面就各种常见软包装形态的阻隔性材料作些介绍。比较常见的高阻隔性薄膜材料有如下几种：1．PVDC类材料(聚偏氯乙烯)聚偏氯乙烯(PVDC)树脂，常作为复合材料或单体材料及共挤薄膜片，是使用最多的高阻隔性包装材料，其中PVDC涂覆薄膜使用量特别多。PVDC涂覆薄膜是使用聚丙烯(OPP)，聚对苯二甲酸乙二醇酯(PET)等作为基材的。由于纯的PVDC软化温度高，且与其分解温度接近，又与一般增塑剂相溶性差，故加热成型困难而且难以直接应用。实际使用的PVDC薄膜多为偏氯乙烯(VDC)和氯乙烯(VC)的共聚物，以及和丙烯酸甲酯(HA)共聚制成的阻隔性特别好的薄膜。其中PVDC材料作为涂层通常称为K涂层，如一般的KOP、KPET、KPA材料，分别是采用PVDC树脂与OPP、PET、PA材料的复合。2．尼龙类包装材料尼龙类包装材料以前一直使用“尼龙6”。但是“尼龙6”的气密性不理想。有一种从间二甲基胺和已二酸缩聚而成的尼龙(MKD6)的气密性比“尼龙6”高10倍之多，同时还有良好的透明性和耐穿刺性，主要被用于高阻隔性包装薄膜，用于阻隔性要求很高的食品软包装。其食品卫生性也得到FDA的许可。它作为薄膜的最大特点是阻隔性不随湿度的上升而下降。在欧洲，由于环境保护问题突出，作为PVDC类薄膜的替代产品，MXD6尼龙的使用量是很大的。由MXD6尼龙和EVOH复合而成的具有双向延伸性的新型薄膜，作为一种高阻隔性的尼龙类薄膜。复合的方法有多层化复合，也有采用将MXD6尼龙和EVOH共混拉伸的方法。3．EVOH类材料EVOH一直是应用最多的高阻隔性材料。这种材料的薄膜类型除了非拉伸型外，还第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页有双向拉伸型、铝蒸镀型、黏合剂涂覆型等。双向拉伸型中还有耐热型的用于无菌包装制品。EBOH树脂与聚烯烃、尼龙等其它树脂共挤制得的薄膜主要用于畜产品包装。4．无机氧化物镀覆薄膜作为高阻隔性的包装材料被广泛应用的PVDC，由于其废弃物在燃烧处理时会产生HCI而导致环境污染问题，现有被其它包装材料替代的趋势。比如，在其它基材的薄膜上镀覆SIOx(氧化硅)后制得的所谓镀覆薄膜受到了重视，除了氧化硅镀膜以外，还有氧化铝蒸镀薄膜。其气密性能与同法获得的氧化硅镀膜相同。近年来多层复合、共混、共聚、蒸镀技术发展极为迅速。高阻隔性包装材料如乙烯乙烯醇共聚物(EVOH)、聚偏氯乙烯(PVDC)、聚胺(PA)、聚对苯二甲酸乙二醇酯(PET)的多层复合材料及硅氧化合物蒸镀薄膜等得到进一步开发，其中尤以下列产品更为引人注目：MXD6：聚酰胺包装材料；聚萘二甲酸乙二醇酯(PEN)；硅氧化物蒸镀薄膜等。二、几种常见的薄膜1、双向拉伸聚丙烯薄膜（BOPP）双向拉伸聚丙烯薄膜是由聚丙烯颗粒经共挤形成片材后，再经纵横两个方向的拉伸而制得的。由于拉伸分子定向，所以这种薄膜的物理稳定性、机械强度、气密性较好，透明度和光泽度较高，坚韧耐磨，是目前应用最广泛的印刷薄膜，一般使用厚度为20~40μm，应用最广泛的为20μm。双向拉伸聚丙烯薄膜主要缺点是热封性差，所以一般用做复合薄膜的外层薄膜，如与聚乙烯薄膜复合后防潮性、透明性、强度、挺度和印刷性均较理想，适用于盛装干燥食品。由于双向拉伸聚丙烯薄膜的表面为非极性，结晶度高，表面自由能低，因此，其印刷性能较差，对油墨和胶黏剂的附着力差，在印刷和复合前需要进行表面处理。2、低密度聚乙烯薄膜（LDPE）低密度聚乙烯薄膜一般采用吹塑和流延两种工艺制成。流延聚乙烯薄膜的厚度均匀，但由于价格较高，目前很少使用。吹塑聚乙烯薄膜是由吹塑级PE颗粒经...
