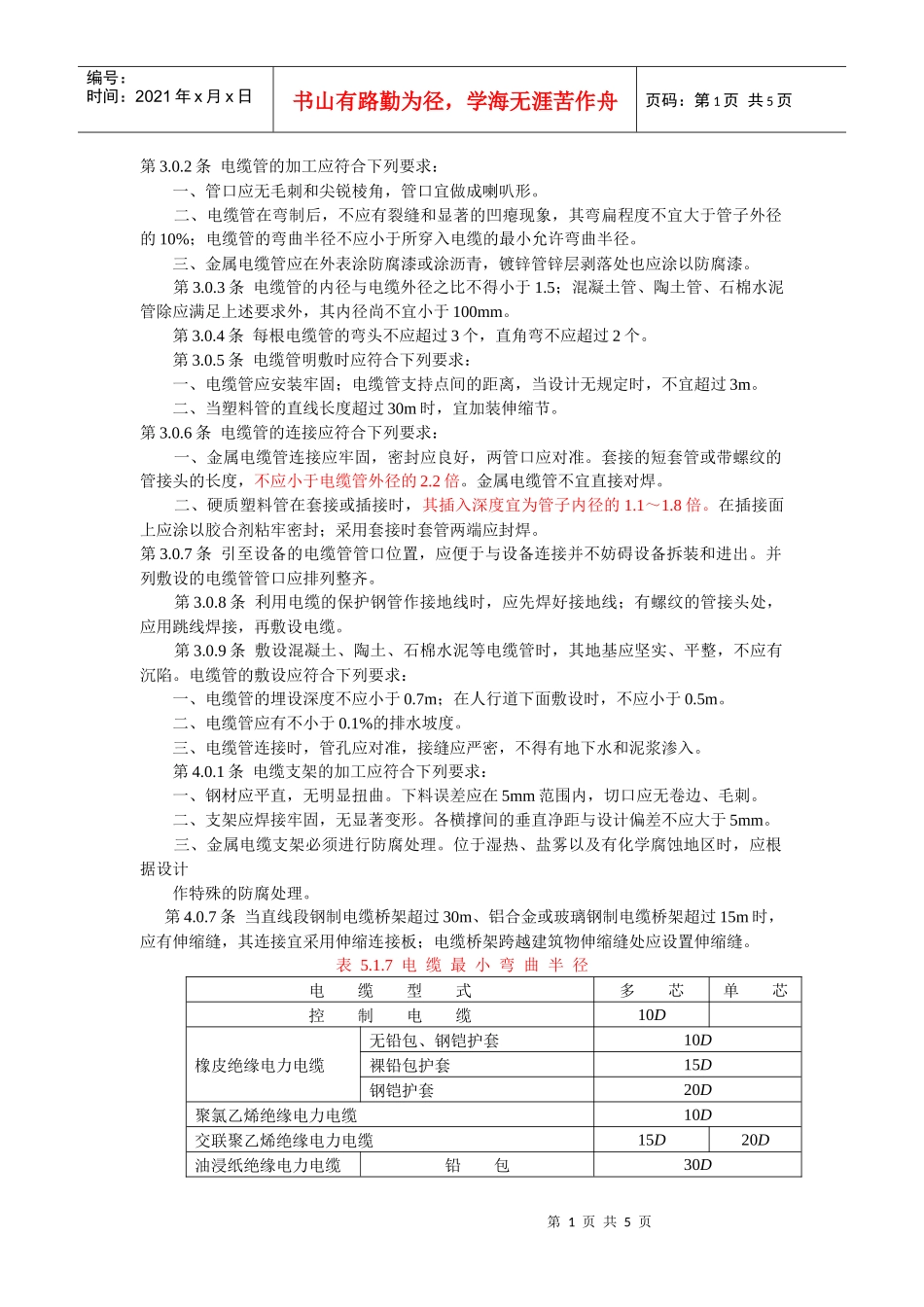

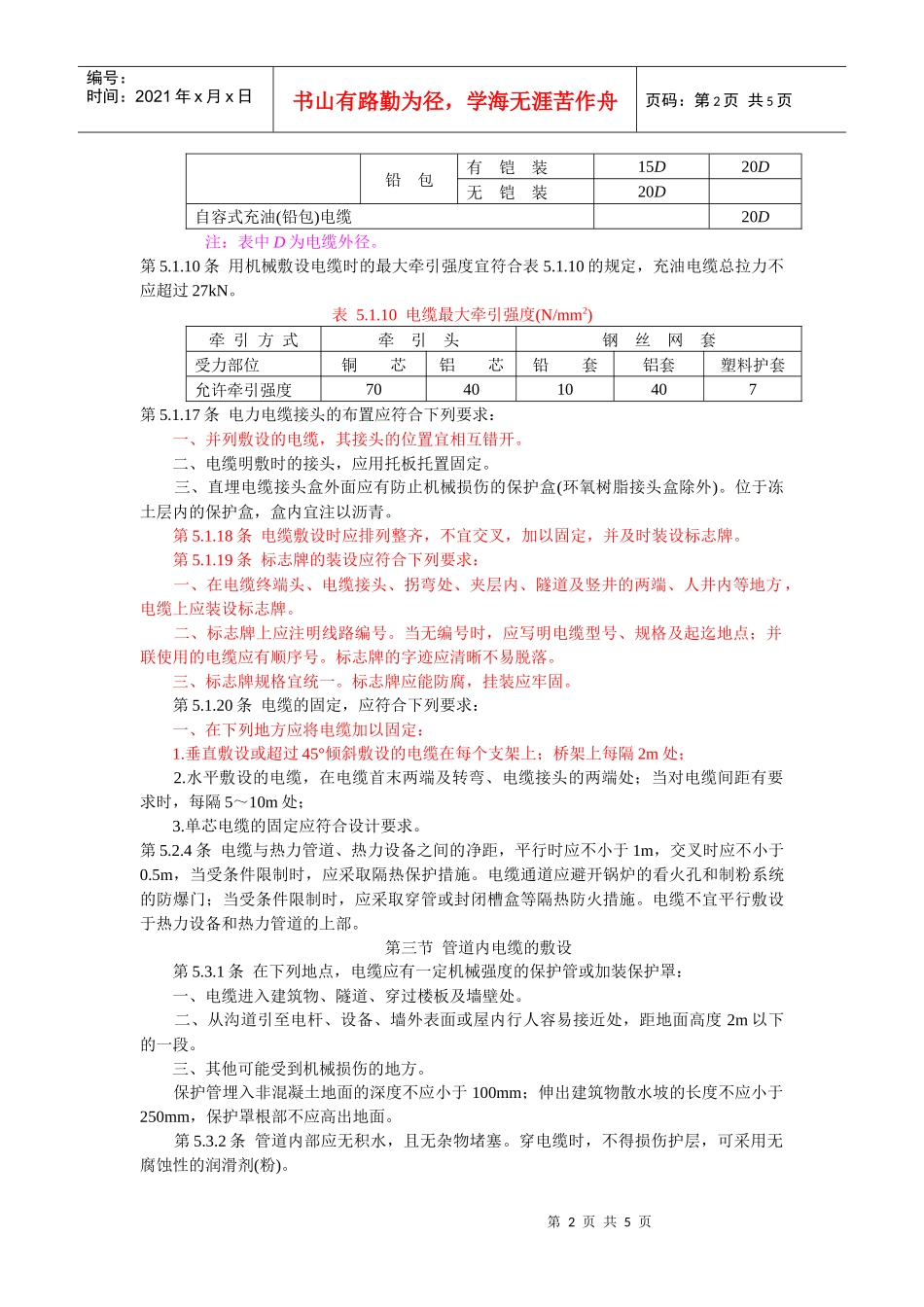

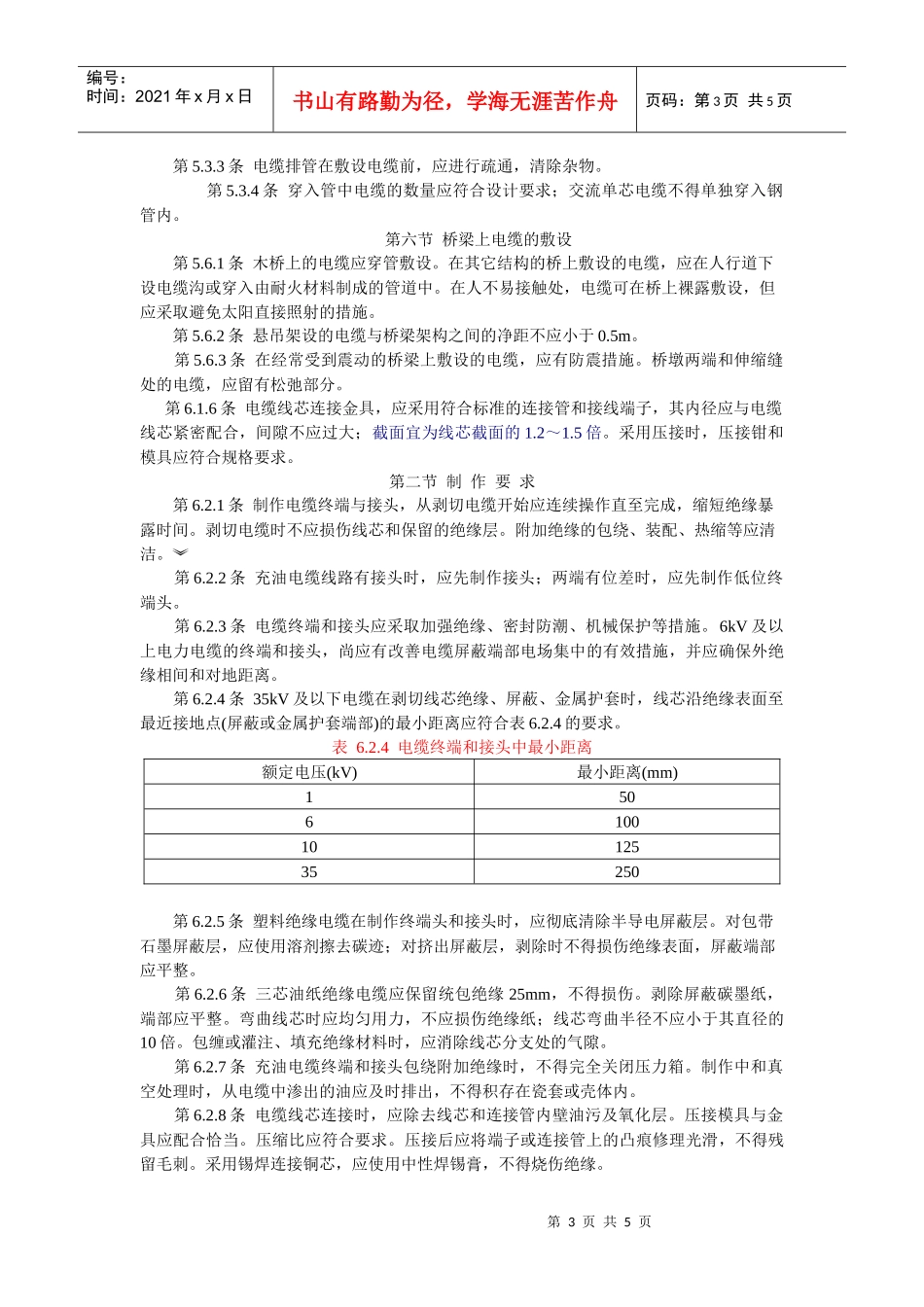

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页第3.0.2条电缆管的加工应符合下列要求：一、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。二、电缆管在弯制后，不应有裂缝和显著的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。三、金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。第3.0.3条电缆管的内径与电缆外径之比不得小于1.5；混凝土管、陶土管、石棉水泥管除应满足上述要求外，其内径尚不宜小于100mm。第3.0.4条每根电缆管的弯头不应超过3个，直角弯不应超过2个。第3.0.5条电缆管明敷时应符合下列要求：一、电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不宜超过3m。二、当塑料管的直线长度超过30m时，宜加装伸缩节。第3.0.6条电缆管的连接应符合下列要求：一、金属电缆管连接应牢固，密封应良好，两管口应对准。套接的短套管或带螺纹的管接头的长度，不应小于电缆管外径的2.2倍。金属电缆管不宜直接对焊。二、硬质塑料管在套接或插接时，其插入深度宜为管子内径的1.1～1.8倍。在插接面上应涂以胶合剂粘牢密封；采用套接时套管两端应封焊。第3.0.7条引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。第3.0.8条利用电缆的保护钢管作接地线时，应先焊好接地线；有螺纹的管接头处，应用跳线焊接，再敷设电缆。第3.0.9条敷设混凝土、陶土、石棉水泥等电缆管时，其地基应坚实、平整，不应有沉陷。电缆管的敷设应符合下列要求：一、电缆管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。二、电缆管应有不小于0.1%的排水坡度。三、电缆管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。第4.0.1条电缆支架的加工应符合下列要求：一、钢材应平直，无明显扭曲。下料误差应在5mm范围内，切口应无卷边、毛刺。二、支架应焊接牢固，无显著变形。各横撑间的垂直净距与设计偏差不应大于5mm。三、金属电缆支架必须进行防腐处理。位于湿热、盐雾以及有化学腐蚀地区时，应根据设计作特殊的防腐处理。第4.0.7条当直线段钢制电缆桥架超过30m、铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。表5.1.7电缆最小弯曲半径电缆型式多芯单芯控制电缆10D橡皮绝缘电力电缆无铅包、钢铠护套10D裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆10D交联聚乙烯绝缘电力电缆15D20D油浸纸绝缘电力电缆铅包30D第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页铅包有铠装15D20D无铠装20D自容式充油(铅包)电缆20D注：表中D为电缆外径。第5.1.10条用机械敷设电缆时的最大牵引强度宜符合表5.1.10的规定，充油电缆总拉力不应超过27kN。表5.1.10电缆最大牵引强度(N/mm2)牵引方式牵引头钢丝网套受力部位铜芯铝芯铅套铝套塑料护套允许牵引强度704010407第5.1.17条电力电缆接头的布置应符合下列要求：一、并列敷设的电缆，其接头的位置宜相互错开。二、电缆明敷时的接头，应用托板托置固定。三、直埋电缆接头盒外面应有防止机械损伤的保护盒(环氧树脂接头盒除外)。位于冻土层内的保护盒，盒内宜注以沥青。第5.1.18条电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。第5.1.19条标志牌的装设应符合下列要求：一、在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。二、标志牌上应注明线路编号。当无编号时，应写明电缆型号、规格及起迄地点；并联使用的电缆应有顺序号。标志牌的字迹应清晰不易脱落。三、标志牌规格宜统一。标志牌应能防腐，挂装应牢固。第5.1.20条电缆的固定，应符合下列要求：一、在下列地方应将电缆加以固定：1.垂直敷设或超过45°倾斜敷设的电缆在每个支架上；桥架上每隔2m处；2.水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5～10m处；3.单芯电缆的固定应符合设计要求。...
